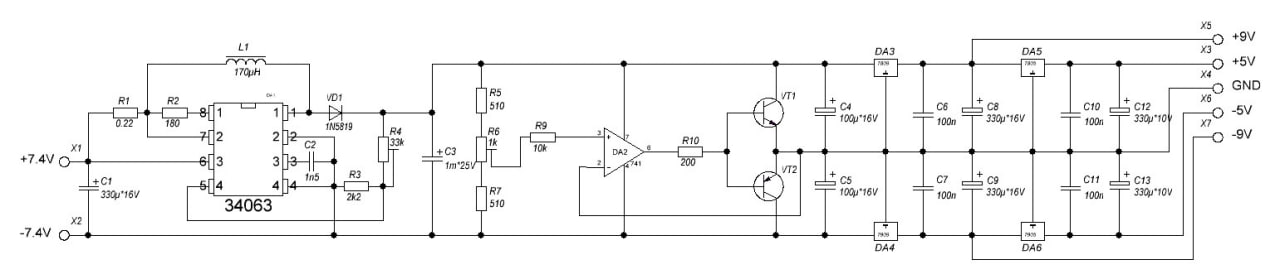

Коллеги, несколько нубский вопрос. Дано: сконструировать блок питания для слаботочки (до 100ма), на вход которого подаётся напряжение 7.4В, на выходе двуполярное 9В и двуполярное 5В. Ниже схема. Как считаете, насколько такая схема работоспособна? И что в ней можно упростить? Транзисторы BD139 и BD140. Стабилизаторы - 7809, 7805, 7909, 7905. Операционник - 741.

Комментарии: 7

  1. Andrey

    а есть хотя бы минимальные гарантии, что GND выхода не соединится с минусом входа?

    • Xander

      Ну вообще само собой предполагается.

  2. Andrey

    ну и да. ОУ выкинуть. стабы на 9в выкинуть. настроить первую 34063 на те самые 9в, поставить вторую 34063 инвертором, на -9в. дальше 7805/7905, как тут.

    • Xander

      Ну вообще я тут нашёл решение ещё проще. Микросборки серии А05хх

      • Andrey

        вариант тоже, но внимательнее смотрите, у них входное напряжение может быть другое

        • Xander

          4.5 - 5.5. В простейшем случае 7805 перед входом - и дело с концом.

  3. Hells

    Meanwell DCWN03E-05 и следом MDD02L-09 всего 2 детальки
