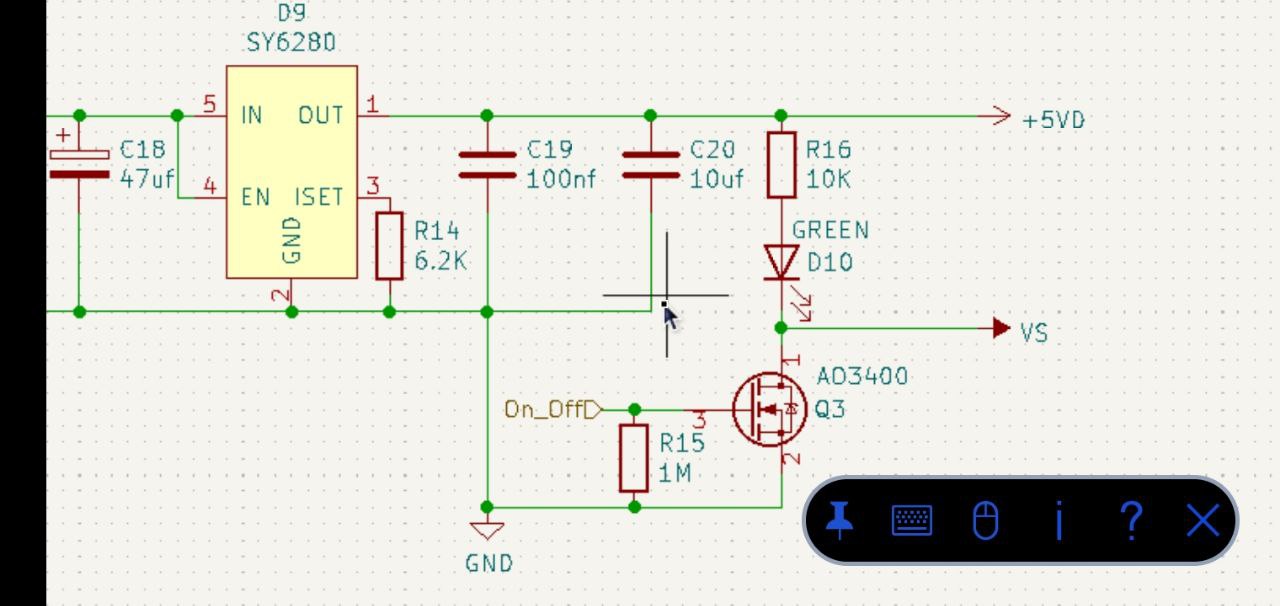

Затвор транзистора Q3 подключён к выходу мк, когда выход не инициализирован, транзистор закрыт. После инициализации, полуоткрыт при нуле на выходе и открыт при единице на выходе, подскажите, как закрыть транзистор?
Затвор транзистора Q3 подключён к выходу мк, когда выход не инициализирован, транзистор закрыт. После инициализации, полуоткрыт при нуле на выходе и открыт при единице на выходе, подскажите, как закрыть транзистор?
Комментарии: 34
Byte
R15 уменьшить хотя бы до 100кОм.
Oleg
Спасибо, завтра попробую, ножку мк - GPIO_Mode_Out_PP(Push-Pull) это ведь верно?
Byte
Да, push-pull. Но вообще не должно… с разводкой всё в порядке? Может, земля у МК «подпрыгивает»?
Zoog
Измерьте напряжение з-и полевика и между землями в разных точках платы.
Byte
Вот и я о чём. Похоже, что при ините, когда полевик GPIO МК тянет ногу к земле, возникает перекос между землёй транзистора и землёй МК.
Zoog
там скорей всего много чего возникает
Lmx2315
А как вы поняли что Q3 приоткрыт при нуле с микроконтроллера? По светодиоду? А может ток со светодиода кудато на VS течет? Судя по даташиту на ваш транзистор он не откроется даже если с мк 1 вольт придет, а вольт это охрененно. Имхо у вас же не одна нога мк инициализируется а много ног одновременно, что то еще происходит и это связано с сигналом VS. Что за сигнал VS?
Oleg
Это предположение, что приоткрыт. Светодиод после инициализации именно выхода светится, причём если установить в 1 выход между +5 и Vs пять вольт, при нуле на выходе, между +5 и Vs 3.5В и ток возрастает, до ограничения блока питания с 60мА до 200мА.
Lmx2315
Куда дальше идет сигнал VS это секрет чтоли? Отцепите этот сигнал и посмотрите светится ли светодиод без него. Я предсказываю что этот сигнал идет на что-то с питанием 3.3 вольта.
Zoog
да легко, там же не ШИМ и не 100+кГц ты б хоть дш приложил это не должно зависеть от инициализации мк. можно отделить пин кОмом и коротить з-и
Lmx2315
Ну этот же ток в 200 мА явно не через наш транзистор течет, у вас в цепи стоит резистор 10 ком. Даже если бы сгорели выход мк, транзистор, такой бы ток не валил. У вас что то дальше происходит а не тут. Как в том анекдоте, где-то потеряли ключи а ищем тут потому что тут светло, стоит светодиод.
Zoog
нельзя с уверенностью сказать, что это цветное фото он питание подаёт на сток, в чём проблема?
Lmx2315
Он подает на сток питание через светодиод и резистор в 10к как там может течь ток больше чем 0.5 мА ??
Zoog
никак. значит, вы ошибаетесь
Oleg
Об этом я не подумал, ведь возможно где-то ещё связь с GND может получиться.
Zoog
нарисуйте полную схему измерения, шоб не было вопросов
Oleg
Для данной схемы разрывать GND похоже не лучший вариант, переделаю схему, разорву +5В. Изначально на транзисторный ключ грешил, но как верно подметили искать надо не где светло.
Zoog
камрад, если у Вас на земле наводится 2В - нужно устранять причину, а не рвать "где светло"
Oleg
Почему наводятся, может же через другой выход МК проходить, который связан с отключаемой схемой, вот и получается проще переделать схему.
Zoog
не может. По-Вашнму, сигналы могут так запросто прыгать с 1го вывода на активный другой??
Oleg
Почему прыгать, когда GND отключаю транзистором, ток как-бы другой путь находит через другие входы мк, которые подключенные к GND, нельзя в таком случае землю отключать, надо +5В отключать. О чем выше и написали.
Zoog
чиво? какой ток, через какие входы? нарисуйте, бо пока что это звучит архибредово
Oleg

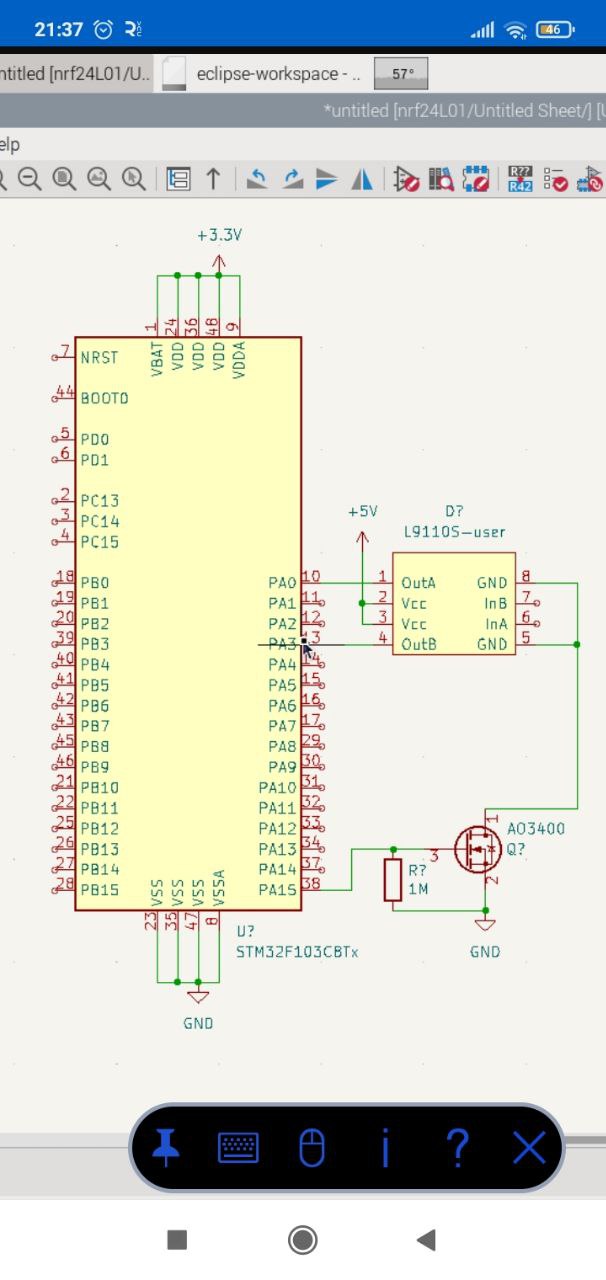

Вот схема, если отключить транзистор, ток от +5В пойдёт через PA0 и PA3 к GND, о чем и написал Lmx2315 в 9:37.
Zoog
да не, не пойдёт. Это же входы высокоимпедансные? а даже если б и пошёл - это не откроет транзистор, хотя без схемы теста нет смысла обсуждать
Oleg

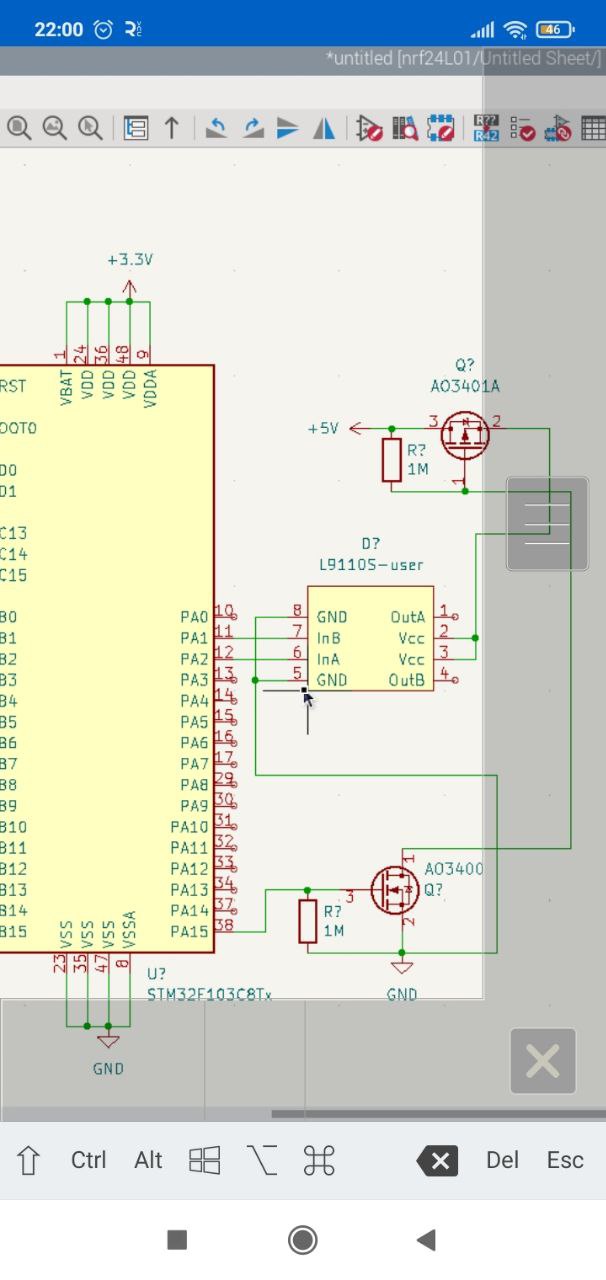

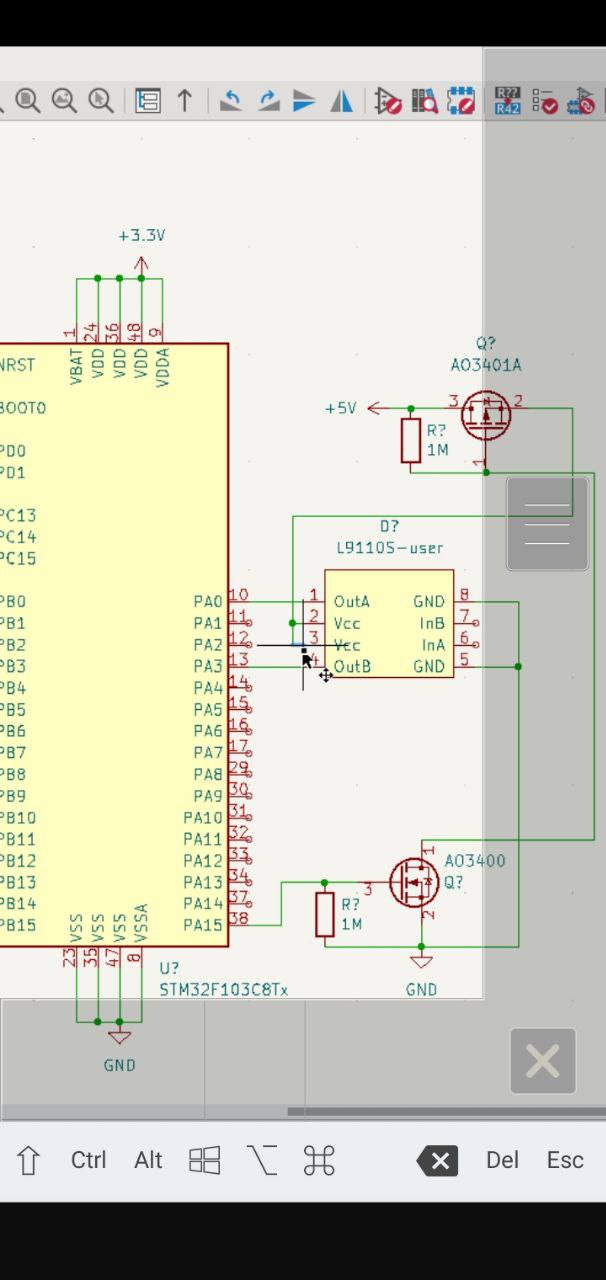

Вот так думаю переделать как вариант. Это выходы, если были входы, да не пошёл бы.
Zoog
а зачем Вы выход драйвера подаёте на мк?
Oleg
По невнимательности, привык, что входы слева, выходы справа.
Zoog
а зачем его отключать?
Oleg
Предлагаю закрыть тему, если серьезных аргументов нет.
Zoog
тьху..
Anonim
R7, R? - перебор с номиналом.
Lmx2315
А вы про защитные диоды на входах микроконтроллера что-то слышали? Когда на вход мк приходит сигнал выше питания мк то эти диоды открываются и пропускают ток, только не на землю а на питание +3.3v
Zoog
слышал, просто не посмотрел на напряжения) да, так - грубая ошибка
