вопрос к знатокам.. моделирую/симулирую схему в LTspice.. генератор со средней точкой.. Экспортирую результат графика в *.wav файл.. Открываю данные в Audacity, и при анализе спектра, у меня преобладающая гармоника это 581 Гц.. Хотя контур расчитан совершенно не на эту частоту, его расчетная частота, около 20 кГц.. В чем может быть причина, может я не правильно делаю экспорт? Спасибо p.s.. параметры экспорта.. .wave "C:\Users\polag\Desktop\export.wav" 16 44.1k V(n002)
Комментарии: 31
Andrey

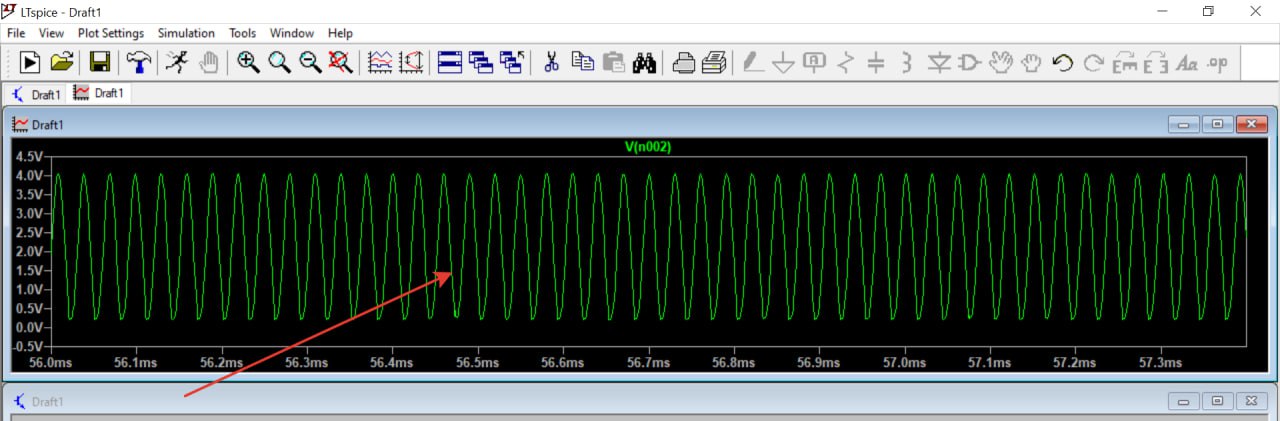

а если волну глазами посмотреть??
Vasiliy
т.е. 16 бит 44100 Гц.. глазами в LTspice, все верно около 20кГц.. а вот при анализе в Audacity.. нифига..
Andrey
а в audacity волну посмотреть? я там краем глаза за спектром вижу дичь полную
Dmitriy
Всем привет! Не о чем было мне сюда писать, но регулярно заходил чего нить почитать) Если кто помнит, я приобрел чпу станок, задача которого - делать дырки. Всё)) основная и единственная его работа. Этот станок принимает только dxf файлы. На чертеже файла рисую круги, диаметром 1мм. Станок читает файл, и ударяет ровно в центре нарисованного мною круга. Я обычно рисую вручную в автокаде (мне кажется не совсем подходящая прога, но что делать) Мне изрядно стало надоедать вручную эти кружочки раскидывать (кругов может быть 40к+ на чертеже) Из инструментов автокада только «массив» хоть как то мне помогает. Вторую ночь без сна, искал софт для автоматизации данного процесса, и на англоязычных ресурсах нашел то, что мне нужно. Эта прога работает с изображениями, делает фотографию кругами разных диаметров. Называется “image2punch”, она сохраняет как раз в формате dxf, кад открывает и я вижу то, что мне нужно Установил триальную версию, она действует 14 дней и в dxf помещает только 2000 кругов (в среднем на чертеж требуется 25 000+) Теперь самый ответственный вопрос, этот софт стоит 800$, сумма для её функционала оправдана (или нет)) А я как и все-были бы деньги-купил)) Знает ли кто-нибудь альтернативу? Или кто может помочь с лечением программы? Также, я находил онлайн конвертер, там тоже работает с изображениями-расставляют кружочки, но сохраняет в формате pdf, svg и png. Автокад, естественно, это всё не ест и при импорте я вижу просто картинку с кружками, которую я не могу редактировать Файл exe 25 мб, активация проходит типично, имя пользователя, компании и ключ
Samuil
Надевай чёрную треуголку и имей комп с этим софтом но без инета.
Karboflex
у тя максимум можно 22 увидеть, а ты нагенерировал около 20 есесно там будет "биение 22- твоя расчётаня частота она и вылезла на фурье) если у тебя расчётная частота 20к то формат аудиофайла должен быть хотябы 96к
Dmitriy
Я бы так и поступил, но ограничение по количеству «кругов» в чертеже всего 2000 из требуемых хотя бы 25000
Vasiliy

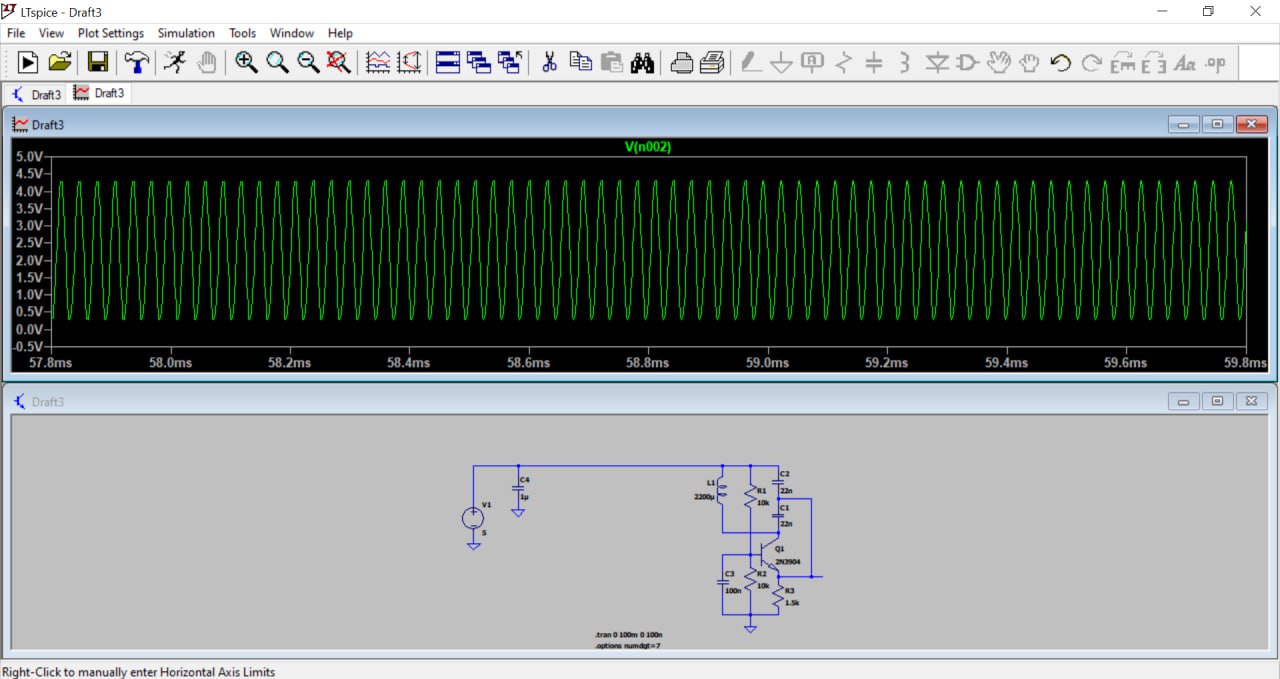

а в LTspice вот.. "все нормально"
Karboflex
он походу у тебя напряжение в биты "один в один " коневертирует_))
Vasiliy
блин.. точно.. походу так и есть.. а как тогда нормально сделать? Экспорт вот: .wave "C:\Users\polag\Desktop\export.wav" 16 96k V(n002)
Karboflex
хрен знает добавь конденсатор сними напряженеи с конеденсатора) он постоянку убереёт)
Andrey
если в аудасити в волне небитый синус, можно применить инструмент Remove DC (если он там есть, я сам не пользуюсь этим софтом)
Karboflex
если прога позволяет 32 бита флоат сделать экспортируй в таком формате там сложнее клипинг на выходе получить
Andrey
угу. только от 0.5 до 4.0 вольт
Artyom
вопрос конечно же удобства... но растр например можно "обтрейсить" и на выходе получить векторный формат, который возможно автокад таки сожрёт....а pdf так вобще может уже содержать векторный рисунок, достаточно его расколупать
Vasiliy
понял.. разберусь, тогда расскажу в чем причина была.. спасибо
Dmitriy
Те онлайн программы как раз по идее выполнили первую часть. Расставляет круги в определенных местах. С png, svg особо нечего было делать в каде. Но Если сохранить в pdf, и открыть в автокаде, то вчера у меня как то получилось получить нечто похожее на то что мне нужно. Дугами были отрисованы окружности. Но как эти десятки тысяч «кругов из дуг» преобразить в круги и разделить по слоям, в зависимости от диаметра, я до сих пор не понял. Уже долго с этим бьюсь. Кстати, онлайн конвертер я купил)) 20 долларов он был по карману. Да и проверить нельзя было что будет до покупки. Знал только форматы файлов
Artyom
видимо придётся раскурить скрипты в автокаде :)
Dmitriy
«Сценарий, лисп, макрос» - это те ключевые слова для поиска?) я порой даже не знаю как именно искать, что мне нужно
Artyom
думаю лучше всёже "скрипты, автокад" :)
Dmitriy
В обсуждениях попадались именно те определения, что я перечислил) на них и зацикливаться поиск. Там что на си, программировать, это ппц)
Artyom
в автокаде вроде лисп был и vba....си наврядли... vba вобщем то если задаться целью, то не так уж и сложен
Dmitriy

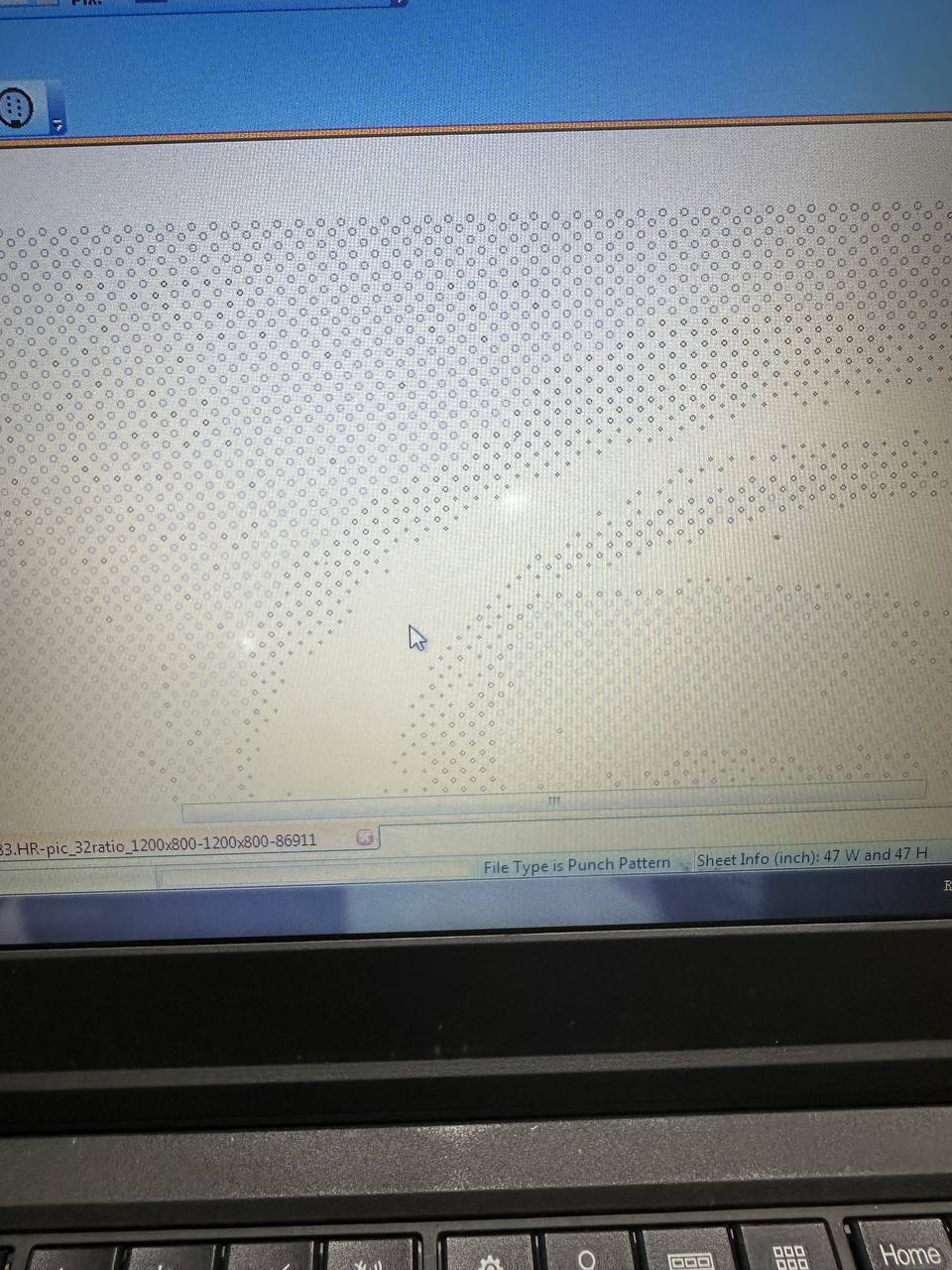

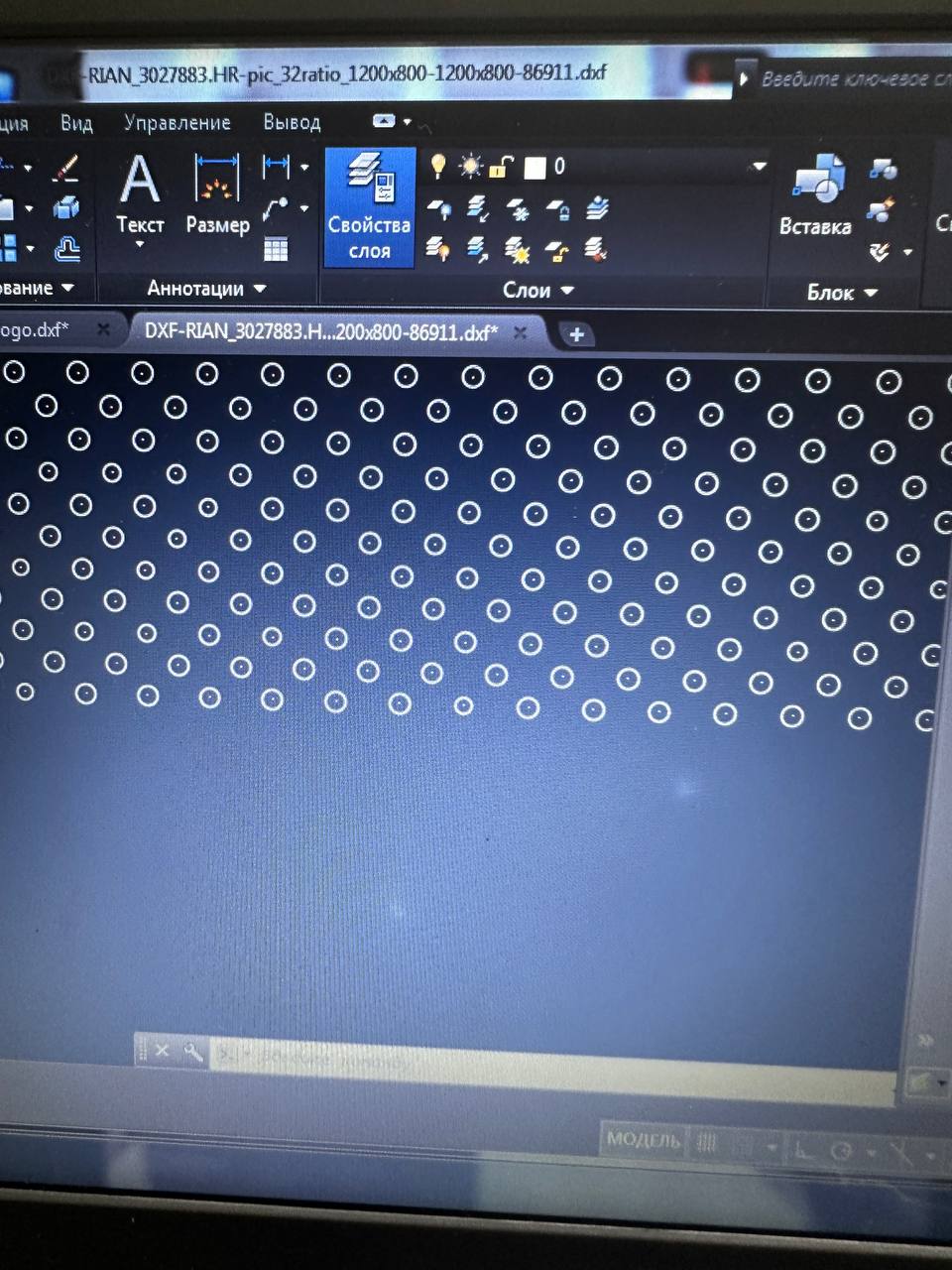

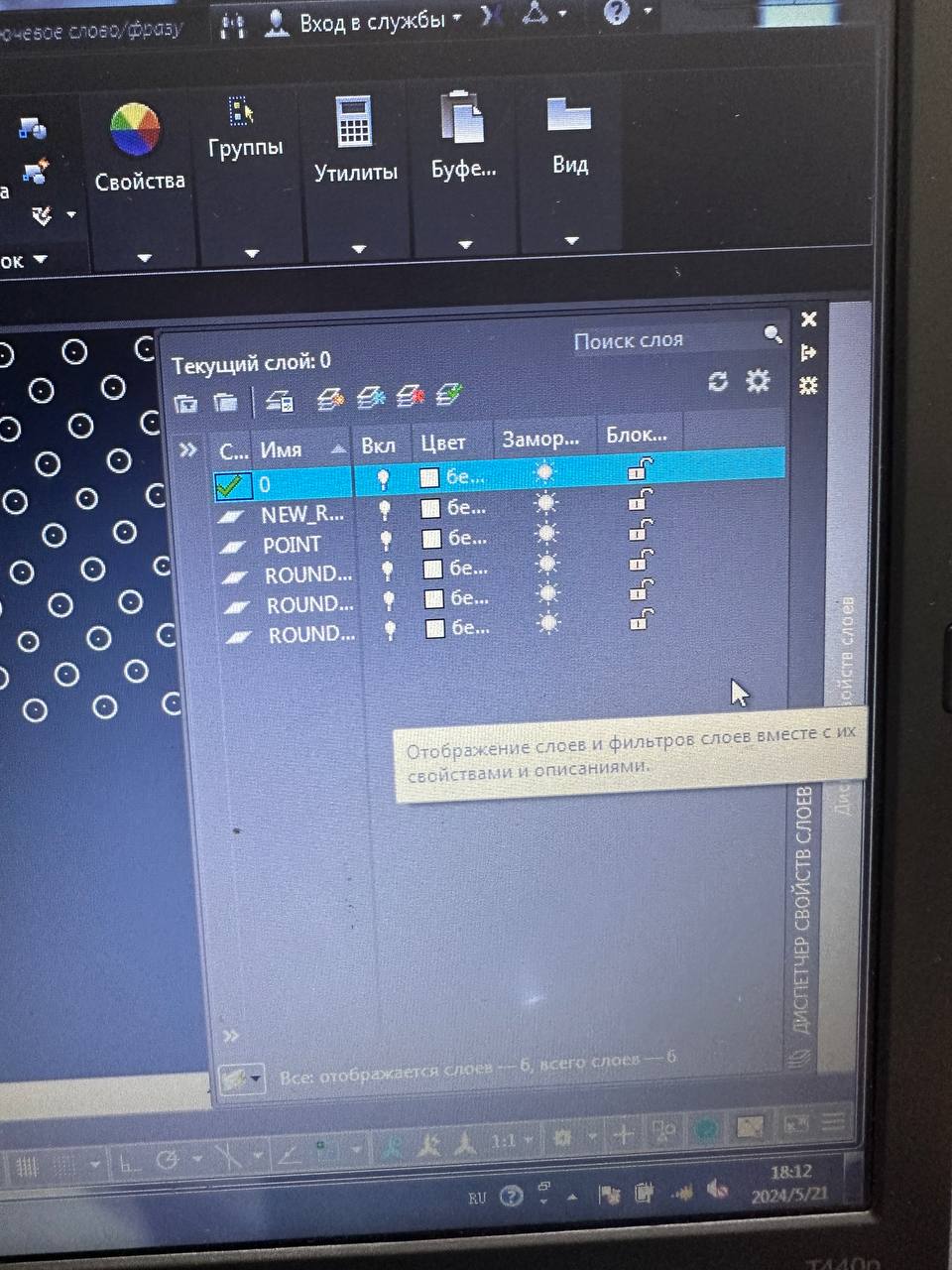

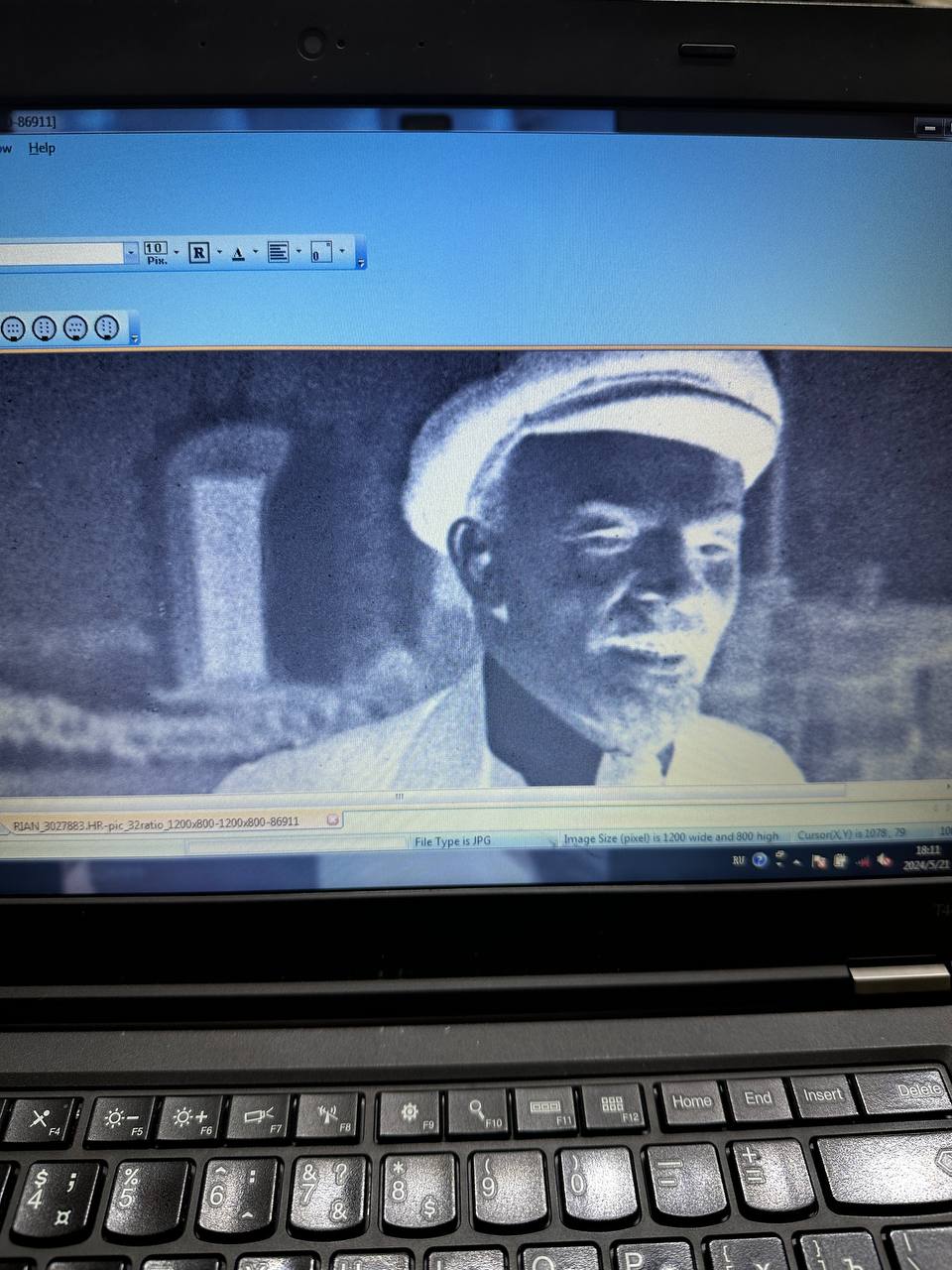

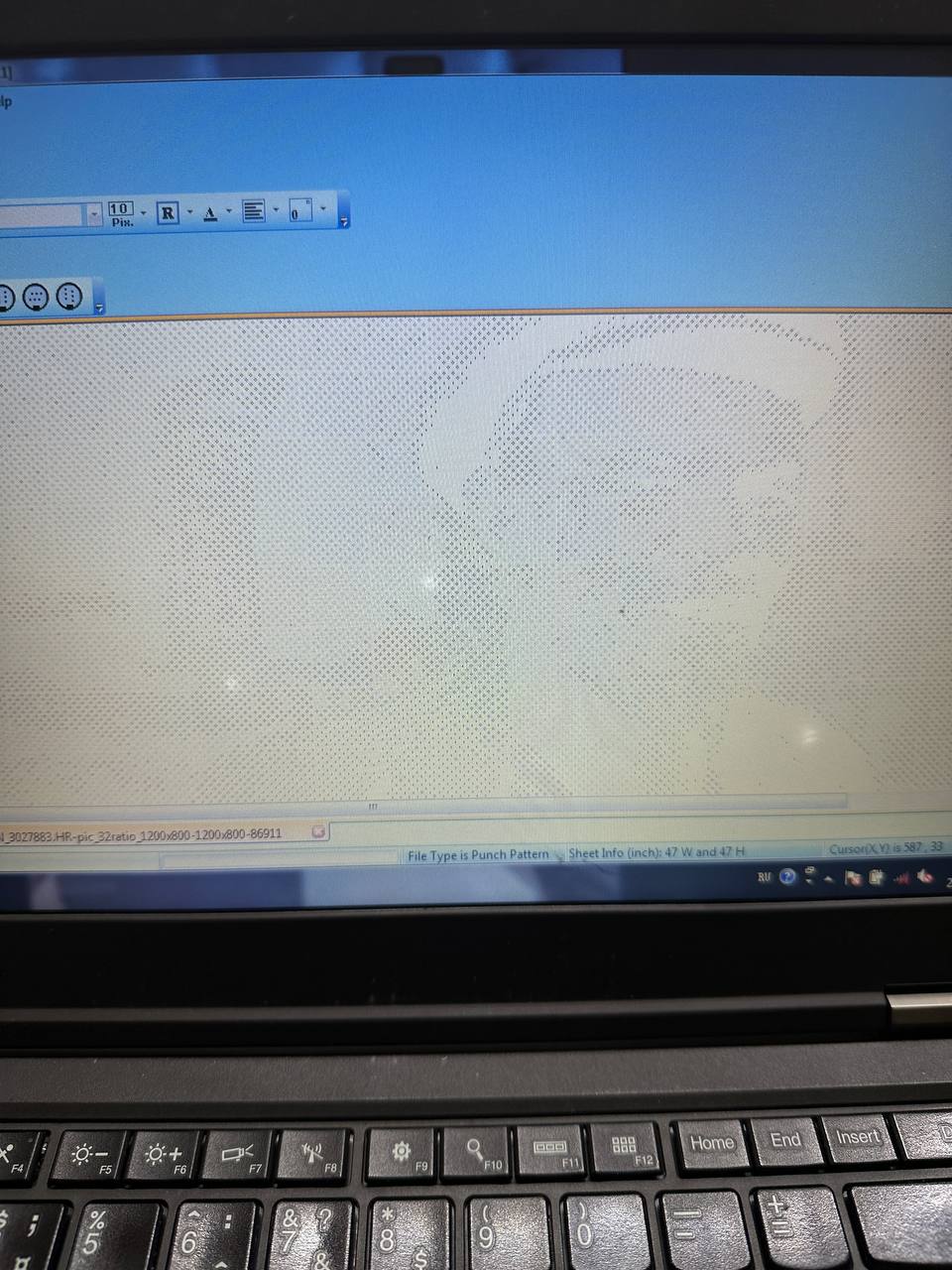

Это та самая платная программа Image2punch) загружаю изображение, немного настраиваю в инструментах, жму «generate» и сохраняю файл dxf. В автокаде отрисованы круги, разделены по слоям, в зависимости от диаметра отверстия
Anonim
Учи API для автокада и пиши скрипт сам Я не думаю, что написать обычный цикл и внутри команду построения круга это вышмат Это курсовая программиста первый курс юнивера или кружок программиста в школе Сэкономишь 800$
Dmitriy
А я и не против учиться. Я стараюсь разобраться) Даже ответ «такое можно сделать в каде, с помощью api» - это уже полезно, я не буду распылять внимание на любой новый термин. Просто когда не знаю даже что нужно учить, то получается 300 открытых вкладок в браузере и каша в голове
Anonim
Если сложно, дай ТЗ в личку, сделаю тебе скрипт (не бесплатно), с комментариями и обучением
Karboflex
Может сразу солидворкс там и параметрическое моделирование есть
Anonim
У меня есть опыт в геометрии, 3д редактор простейший и 3д гонка (написал с нуля на direct3d). Уж автокад осилю И экспорт в DXF Но если у людей наработан проект в автокаде, то проще скрипт Чем заново пилить с нуля в солиде
Vasiliy
это все "боковые" гармоники.. это нармально для такой схемы.. я не пойму одного, почему 581.. вот может, из-за того, что вы видите дичь.. это и говорить о том, что я не правильно сделал экспорт.. хотя може с учетом того, что у меня 20кГц.. а я указал дискритизацию 44.1кГц.. может из-за этого дичь? скорее всего..
Andrey
1. должно влезать. 2. попробуйте 48, 96 наконец. 3. возможно просто кривой экспорт.
Karboflex
цифровой алиасинг
