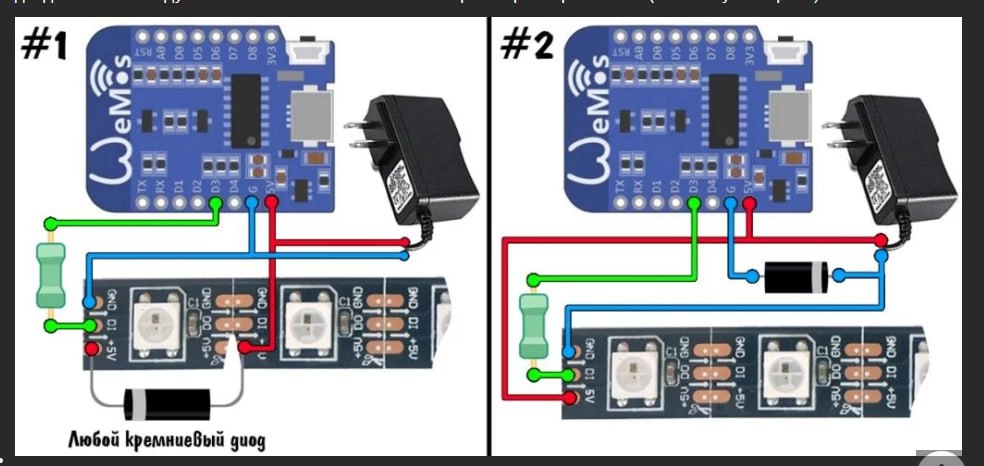

Добрый вечер, у меня есп32 и адресная лента, как их можно подключить без диода? хочется проверить работоспособность но заказанные диоды еще не приехали
Добрый вечер, у меня есп32 и адресная лента, как их можно подключить без диода? хочется проверить работоспособность но заказанные диоды еще не приехали
Комментарии: 13
Anonim
а нах там вообще диод? Резистора достаточно и кондера видимо никогда не узнаем нах там диод...
Dok
Он беспокоится, что первый диод может не вкючится (так как 2812 оригинал имеет напряжение логического уровня 0.7*VDD, что может помешать включению включению первого диода на длинных проводах, поэтому используют некоторую хитрость. Но оно работает и так
Alex
я чекнул даташит уже, там лента работает +- 0,5В от VDD, а VDD 3,5-5,3В. так что должно и так работать ну и хрен с ним 330 ом норм резистор будет?
Dok
Это уже доработанные версии. Либо SK6812 (что чаще тебе встретится вместо 2812)
Alex
даташит именно на WS2812B
Dok
Резистор нужен, чтобы паразитное включение не произошло и порт не выжгло
Alex
Да, я знаю, номинал какой?
Dok
Именно. Но на длинных проводах могут быть нюансы, поэтому трюк с диодом да 330 нормально
Alex
пока на макетке собираю
Anonim
у мня 5В ленты и 620-1,5к резисторы работают норм
