парни привет, кто нибудь ремонтит телевизоры? притащили телек 55" и кажется прошивка сьетеьа потому клиент пытался что то в настройках делать
парни привет, кто нибудь ремонтит телевизоры? притащили телек 55" и кажется прошивка сьетеьа потому клиент пытался что то в настройках делать
Комментарии: 34
Nbrem96
Как ведёт себя?
Maksim
А посмотрите у меня. Это ведь типовая проблема с драйверами в матрице? Просто человек из соседнего сервиса притаскивал телек с просьбой отреболить процессор.
Nbrem96
Ага оно самое))) можно отсрочить гроб но как надолго неизвестно Отруби драйвера проблемные, но это даже близко ремонтом не назвать))) это подарок клиенту за его деньги на время
Maksim
Прочистил спиртом шлейфы ткона, продул разъемы. После этого он проработал нормально около 6 часов. Но потом все вернулось. Отдал в результате с предложением обратиться к телевизионщикам. Я такое не делал.
Nbrem96
А там особо ничего и не сделаешь))) физически в матрасе отрубишь линии и будет одна половина все стекло тянуть Потом и она сдохнет
Maksim

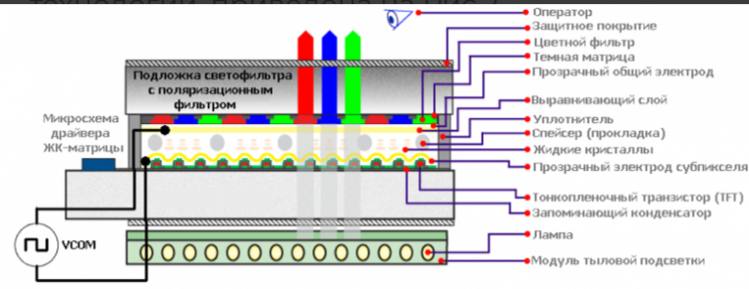

А есть где-нибудь информация почитать как устроена матрица и какие сигналы за что отвечают? Интересно стало. А то есть адресные линии, VSS, CK. Ремонтнитки их просто отрубают. Хочется понимать как это работает.
Nbrem96
Ну тут долго и нудно собирать с разных источников принцип работы Щас ещё в продажу высыпали станки линии в матрице варить хоть в середине стекла пофиг Но цена конь Ну и 1. STVI STVI - импульс с частотой следования кадров или с частотой смены полей. Например у матрицы с частотой 100Гц это 100 полей в секунду. 2. STVO STVO - выход сигнала для перехода на следующий драйвер. 3. CPV CPV - сигнал строчной синхронизации. Идет на все боковые драйвера параллельно. 4. OE OE - Идет на все боковые драйвера параллельно. 5. VGH VGH (Voltage Gate Hight)(Von) - Напряжение высокого уровня для открытия транзисторов. (18В - 28В) 6. VGL VGL (Voltage Gate Low)(Voff) - Напряжение низкого уровня для закрытия транзисторов. (обычно -6, но бывает -8В или -9В) Если напряжение меньше -4, -3, или выше, то надо смотреть T-CON который формирует эти напряжения. 7. Vdd Vdd - Напряжение питания драйвера 3,3В И 14 напряжений гаммы)))
Maksim
Спасибо!
Nbrem96
Дык это крайне поверхностно
Maksim
Нашел по ключевым словам канал тематический. Вроде мужик дело говорит. https://www.youtube.com/@OrnatePixels/videos
Nbrem96
Он запрещённую магию использует Вместо отключения 50-100 вольт подаёт в проблемные линии Так называемые short killer юзает Индусы первые это показали Те вообще магию творят на улице ремонтируя
Nbrem96
https://youtu.be/izd7dhtmZjc?si=XddhW-PgEz2mipm4 Вот ещё для самообразования До дома добрался
Maksim
Да да. Как раз смотрел это.
Nbrem96
Тут логика описана инверсии сигналов и их путешествия по панели
Maksim

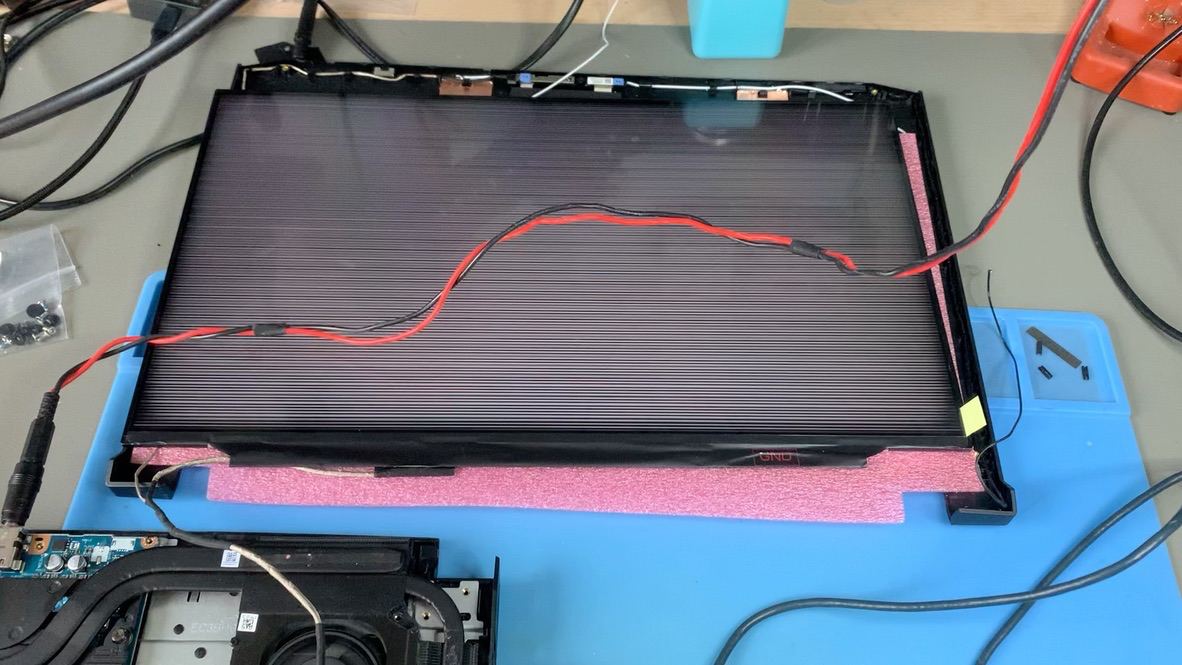

Хочу разобраться. Такое поведение здоровой матрицы ноутбука чем обусловлено.
Nbrem96
Ну тогда ждём когда разберёшься))) я свою матрицу со срывом картинки через время так и не заборол Чуть солнце попадает картинку срывает, пришёл к выводу что в стекле где то Короче на нагрев стекло ведётся у меня Забил на неё
Andrey
У меня наоборот было, на холоде переставала нормально работать на 144гц. Начинало полосить и фризить. Ставишь 60гц и норм. Ну либо чуть нагреть
Maksim
Мне больше гипотетически склоняюсь в сторону внутреннего тактирования в источнике при формировании EDP сигнала. Только я не понимаю, какая часть обвязки проца может влиять на это.
Nbrem96
Не факт что обвязка, оно может быть внутри
Maksim
Так я поменял процессор. Все то же самое. Можно, конечно, предположить что другой процессор имеет тот же дефект. Но очень маловероятно. Не похоже на типовуху в процах и вроде никто с таким не сталкивался.
Nbrem96
Ну тогда долго и нудно вызванивать всё , а потом пойти другим способом. Взять такую же не нужную. Допустим с конской царапиной. И туда пересадить проц Или там снять замеры, записать их и выложить в сети А потом сравнивать с тем что есть
Maksim

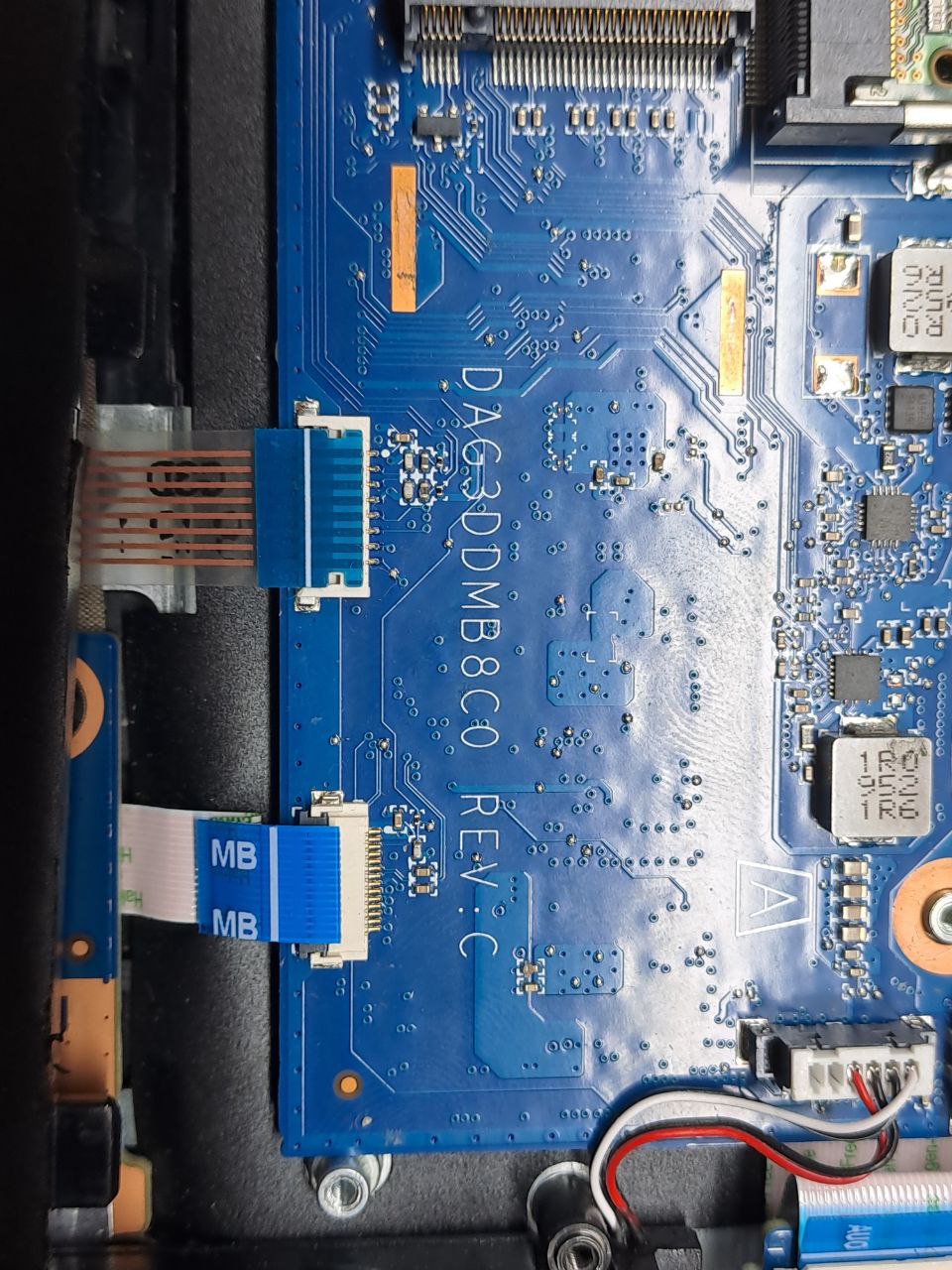

Я имею ввиду, я поменял интеловый процессор, который формирует EDP. В матрицу не лазил. Она нормально работает с другим ноутбуком.
Andrey
Как итог она потом заполосила на 144 постоянно, независимо от температуры. А позже и на 60 стала работать нестабильно ) стеклу хана
Nbrem96
А))) понял
Anton
Обычно наоборот (за телики) Оьрывает в стекле проводники и потом к ушам перемычки кидаешь)
Nbrem96
Щас редкость уши В стекло все убирают
Anton
Да я понимаю, но раньше самцы любили этим страдать
Nikolay
А в чем проблема прошить? Делов то на 15-20 минут Что не получается?
Nbrem96
Не все так просто нынче)))
Deazz
для начала не ясно говнокитай там с SPI или emmc или может чего круче с ещё более важными нюансами)
Nbrem96
Ну да))) spi самое безобидное Окажется что там Сони с нандой уде шитой и тремя мыргами и похороним плату
Deazz
или филипс))
Nbrem96
Филипс проще))) точнее не так хитровыебаные в плане упоротости Завтра поеду Сони с подсветкой забирать в ремонт)))
Nikolay
Ну может быть и Сони с нандой Для начала всё-таки модель узнать бы
