Чтобы в кВт наконечник обжимать крепко и навечно, нужно чтобы жилы впритык были к размеру наконечника. И обжим гидропрессом многоугольником. Пробуй 25 наконечник, но по фото вообще как будто 16 налезет
Значит 25ый обжимай. Можно попробовать на обжимке выбрать 16ый размер, иногда это получается лучше чем номинальный обжим. Зависит от сечения фактического и наконечника. Наконечники тоже пипец отличаются
Комментарии: 46
Geopolis78
Наконечник ИЭК?
Anonim
Тмл
Viktor
Ктото пиздит) Покажи что написано на кабеле и на наконечнике
Viktor
И покажи на силовом какое сечение
Viktor
Ищи еще надписи . . Возможно там силовые больше защитного Например 3*35+1*25
Vadim
Тогда уж 4×35+1×25
Viktor
Могут быть и 3
Vadim

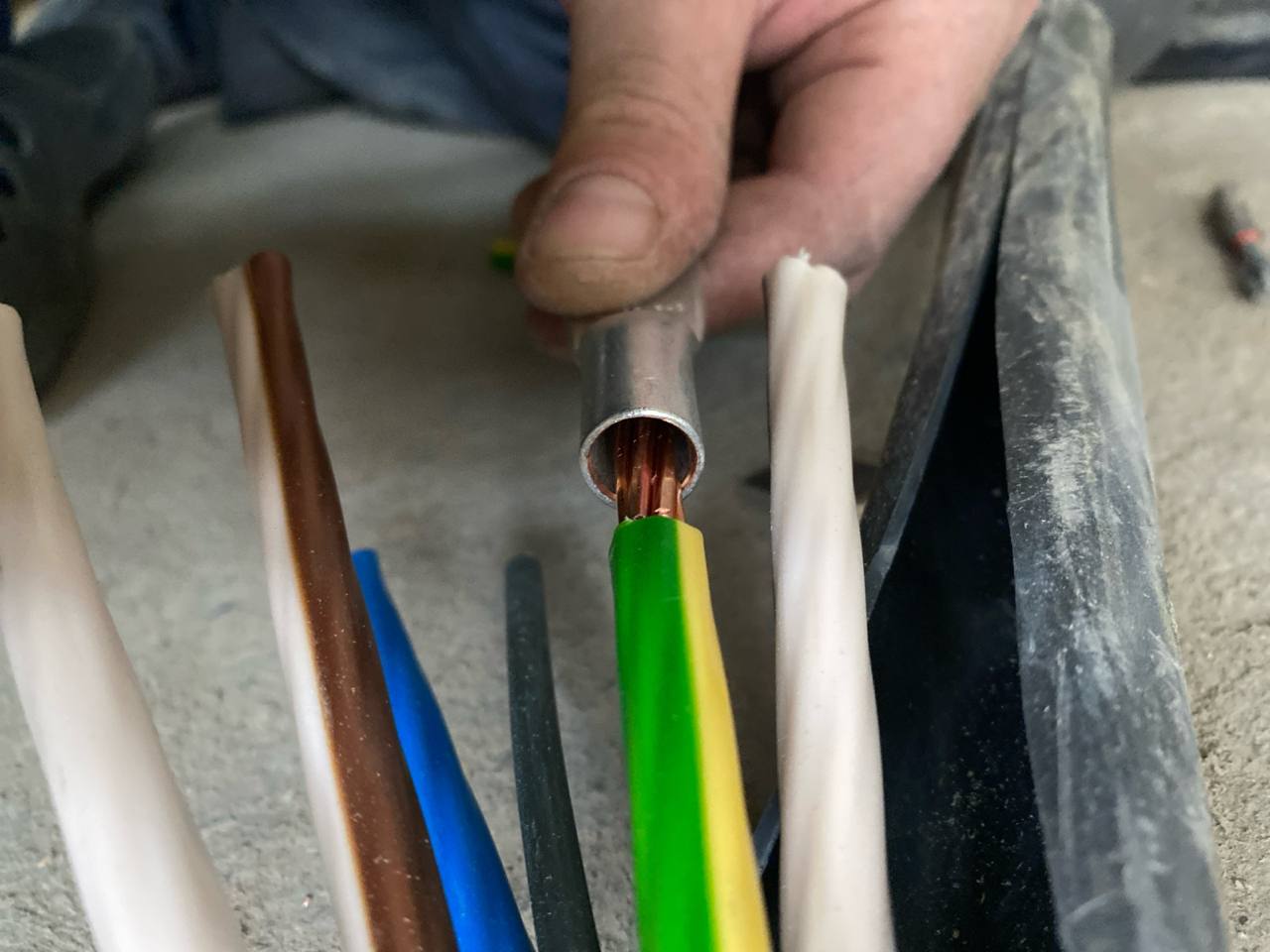

На фото 5 жил
Viktor
А, я не всматривался
R1obn
6 вижу.
Vadim
Чёрная «жила» — оболочка, по идее
Geopolis78
Это корд посредине
R1obn
Ок, принял.
Anonim

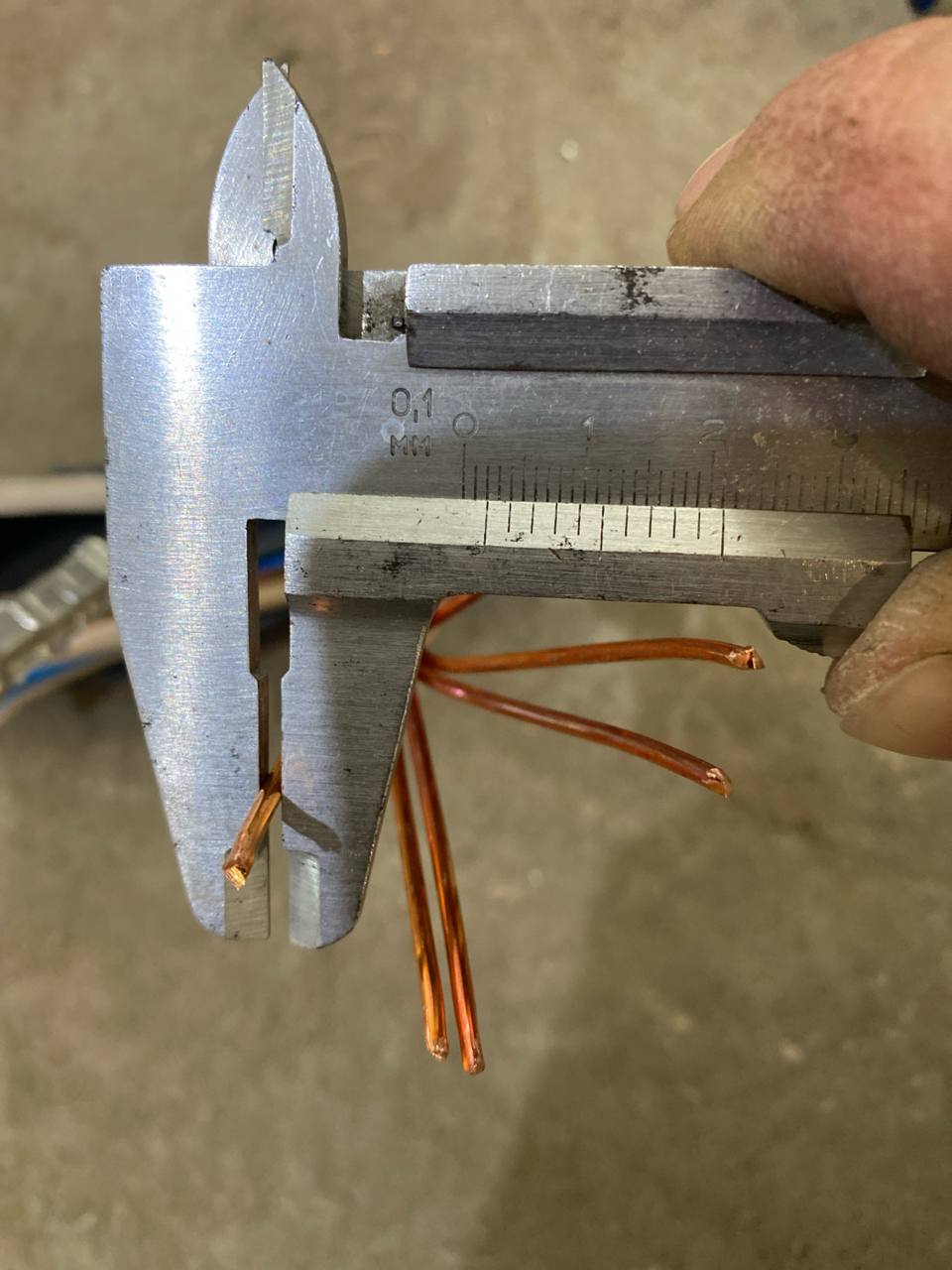

Кабель ни к чему не подключаен, на нем только завод и все, каждая жила в диаметре 2мм
Viktor
Чем меришь, линеечкой?)
Anonim

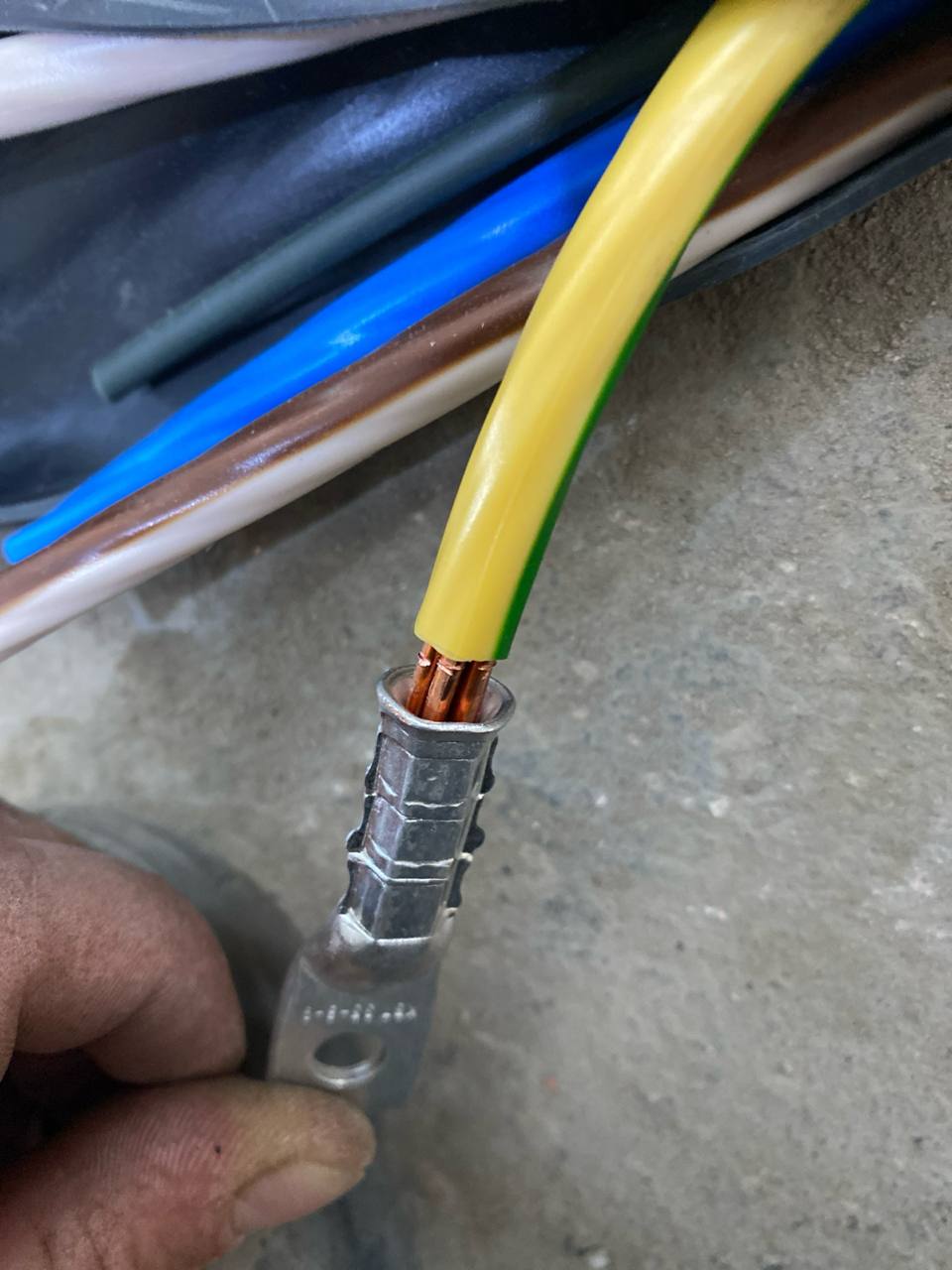

Так 35 обжал и 25 дожал
Viktor
Возьми просто наконечники на 25, че за порно
Vadim
... а потом вспомнил, что забыл надеть термоусадку? :-)
Valentin
Осталось синей изоленты намотать и готово
Anonim
Может пропаять его потом? Жилок напхать до заполнения тема рабочая
R1obn
Заебись там жилы повреждены.
Anonim
Это кусок для пробы
R1obn
Аккуратнее надо в любом случае. А вообще написали 2 рабочих варианта. Либо наконечник поменьше, либо напихать в него досыта.
Geopolis78
Не снимайте так изоляцию никогда. За это надо люто штрафовать
Anonim
В конце пропаять надо или нет?
Viktor
Суперклей еще залей)))
Anonim
Я на полном серьезе, пришел дед бывалый электрик принес горелку говорит обожми и пропаяй, никогда не пропаивал
R1obn
Он не бывалый, он ёбнутый.
Viktor
Ох уж эти бывалые деды)))
Artem
он еще забыл, что на заклепки нужно было ставить
R1obn
И немного приварить.
R1obn
А есть фотка с ушами до спиливания?
Vadim
(6мм÷2)²×π≈28мм² => откуда 35мм² получилось?
Geopolis78
На кабеле есть маркировка. Она там обязана быть, без нее кабель не продается Более того, у него кабель с многопроволочными жилами
Viktor
Он еще небось с изоляцией мерил)
Geopolis78
Не, судя по фото без
Viktor
Ну ок, ждем фотки На глаз вроде как 25мм2
Anonim
Кабельный завод алюр
Geopolis78
А дальше марка и сечение
Valentin
Отреж кусок кабеля зачисть и напихай жилок медных до полного заполнения ....
Vladimir
Провод 16
Anonim

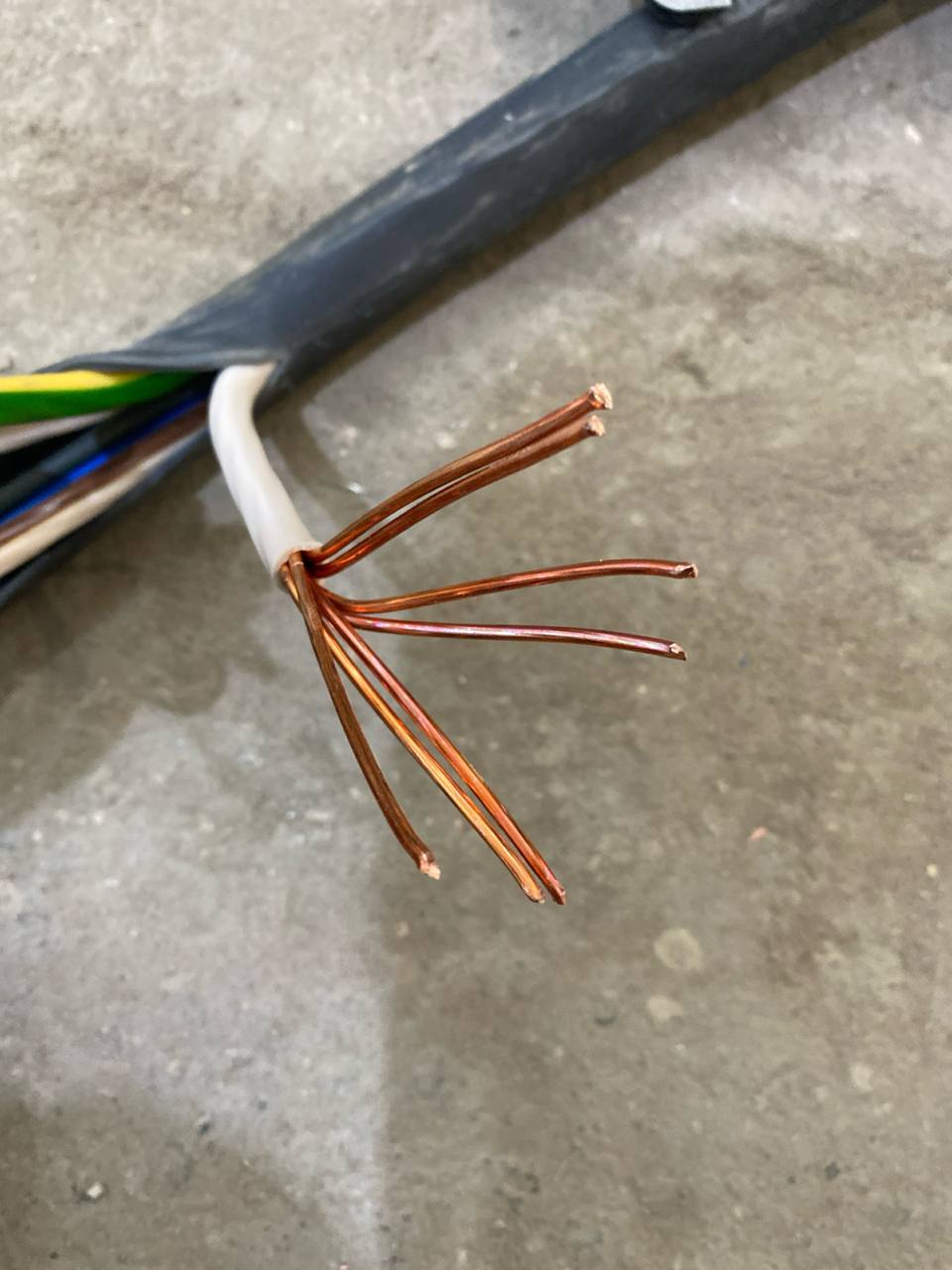

Почему если там 7 жил по 2мм?
Egor
Чтобы в кВт наконечник обжимать крепко и навечно, нужно чтобы жилы впритык были к размеру наконечника. И обжим гидропрессом многоугольником. Пробуй 25 наконечник, но по фото вообще как будто 16 налезет
Anonim
В 16 маловат, не лезет, 25 разве что
Egor
Значит 25ый обжимай. Можно попробовать на обжимке выбрать 16ый размер, иногда это получается лучше чем номинальный обжим. Зависит от сечения фактического и наконечника. Наконечники тоже пипец отличаются
