добрый день всем в чертежах как правильно указать выноской одинаковые приборы ? В тексте выноской как надо написать? какой вариант будет правильным?
добрый день всем в чертежах как правильно указать выноской одинаковые приборы ? В тексте выноской как надо написать? какой вариант будет правильным?
Комментарии: 22
Pavel
Указывайте позицию, например А1. В спецификации - расшифровываете и указываете количество
Kirill
Я бы убил за такое. Ладно в ткаломеханике, но в кип жто пиздос. А потом на схемах все одним названием??
Shakespear
rfr dct jlybv yfpdfybtv? tckb dct gjpbwbb hfpyst как все одним названием, если все позиции разные
Robert
Согласен с вами. Хорошо, однотипные блоки питания, например PS1, PS2 и т.д. так лучше.Так как схему электрическую принципиальную строить, и схему внутренних расключений шкафа для монтажников и все должно иметь уникальный тэг, чтобы не перепутать куда подключать провода. А в спецификации на шкаф уже прописывать PS1, PS2 и PS3 - три позиции в одной линии
Pavel
Для внешнего вида монтажки - можно объединять и упрощать, без конкретики. Каждую клемму и каждый автомат обозначить - то еще удовольствие. А на принципиалке, как и в поле, разумеется все элементы обозначаются индивидуально, иначе схему не собрать.
Robert
Но облегчает же, автоматы показать можно sf1...sf15 в одном ряду Про клемм не говорю, их группой делают X1 или X2 и т.д. Их тоже можно показать группой вот так X1...X15, если они в одном ряду , например. Меньше вопросов будет у монтажников, они не будут тебя из офиса выдирать и спрашивать, что ты имел ввиду
Pavel
Согласен
Pavel

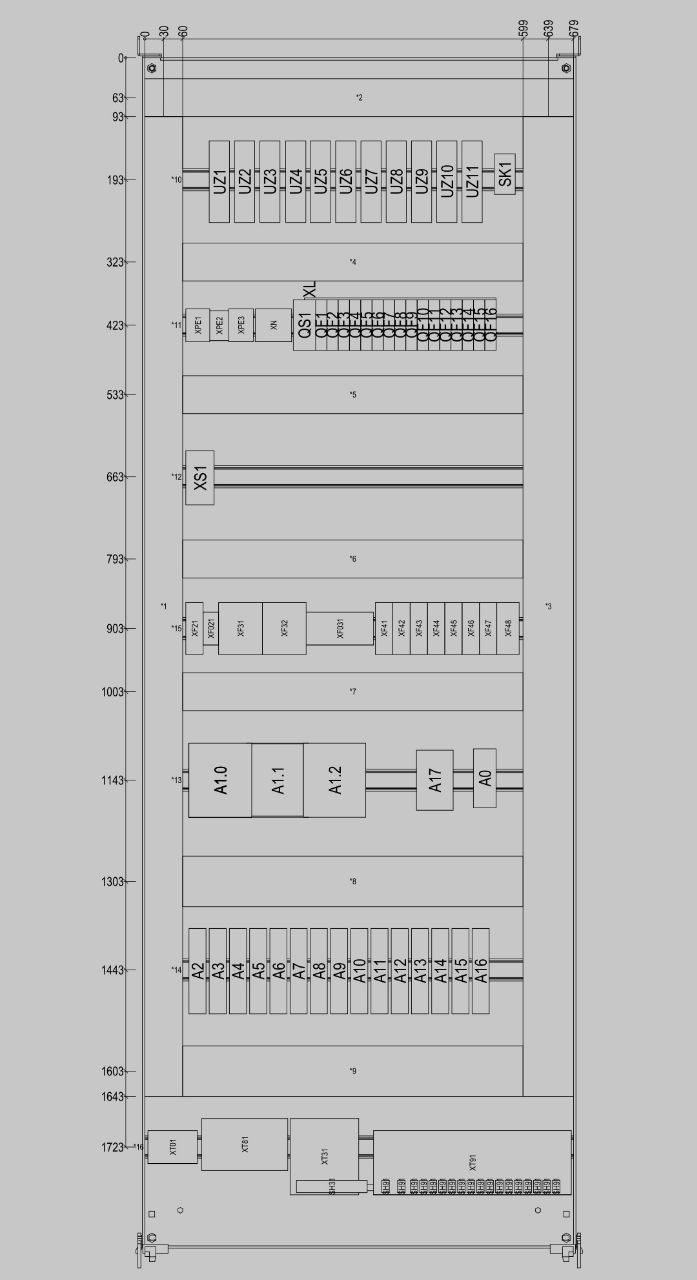

На рисунке - схема шкафа. Для кипа - каждая позиция своя. В спецификации в одной ячейке перечисляются
Anonim
Еплан в помощь, там автоматом все отрисовывается, обозначается, специфицируется )) Индивидуальное обозначение для каждого прибора.
Oleg
Хорошая вещь, при ремонте, когда все распотрошили, очень помогает, а ещё очень удобно когда нарисован схематично станок или линия и там так же обозначены места установки датчиков, такие вещи давно применяются на буржуинских установках.
Sergey
сделайте просто выноски с несколькими стрелками.
Anton
Раньше для Производства так рисовал. На корпоративах за такое в бубен мне не стукали
Sergey
автокад?
Anton
See Electrical
Sergey
сложно в освоении?
Anton
Нет. Документации достаточно. От старых версий есть даже на русском. Для новых- на английском.
Sergey
спасибо, интересно
Anonim
На рутрекере есть?)
Sergey
Да, нашел
Anton
https://cloud.mail.ru/public/Whkx/M84fFUnZS https://rutracker.org/forum/viewtopic.php?t=5209093
Anonim
Спасибо большое)

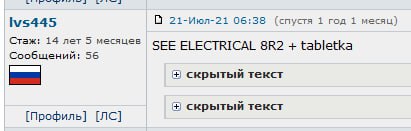

Anton
Не торопись качать.
