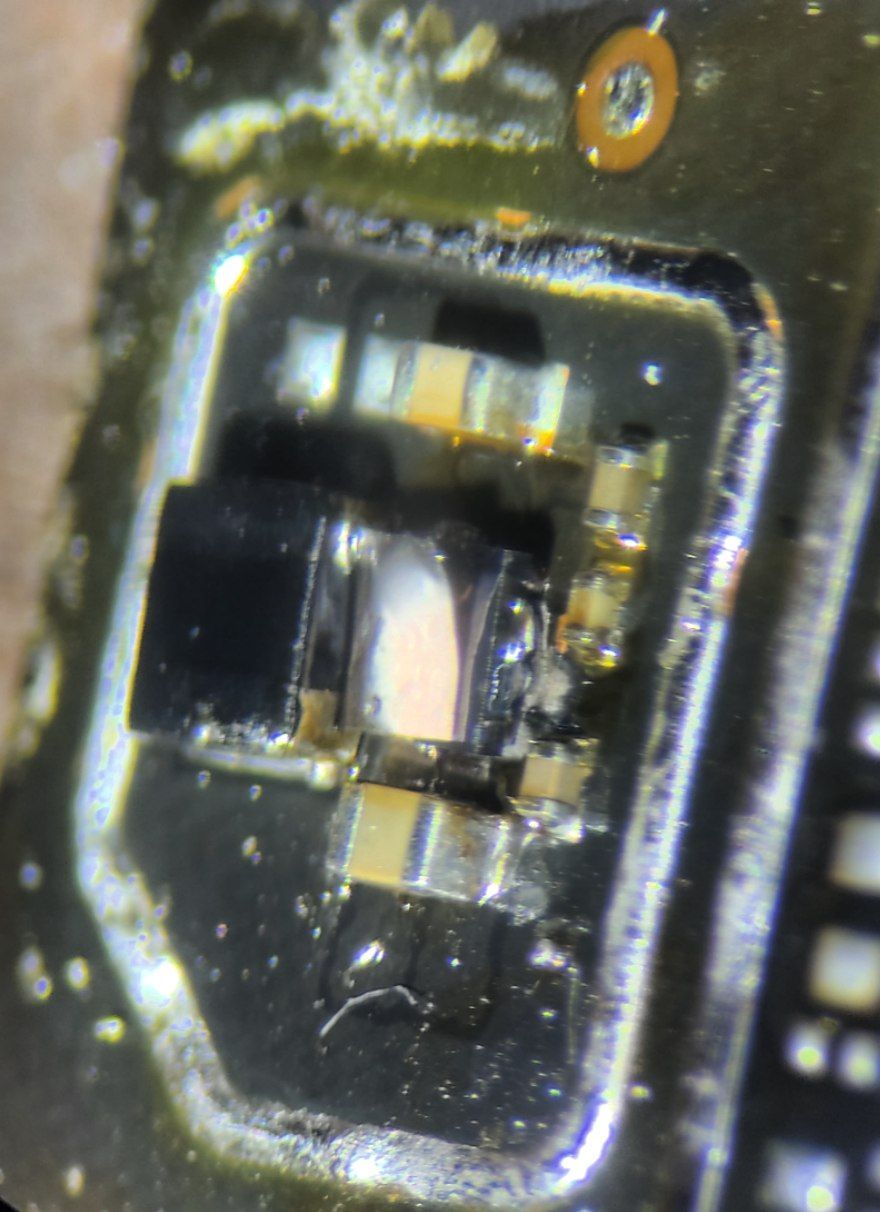

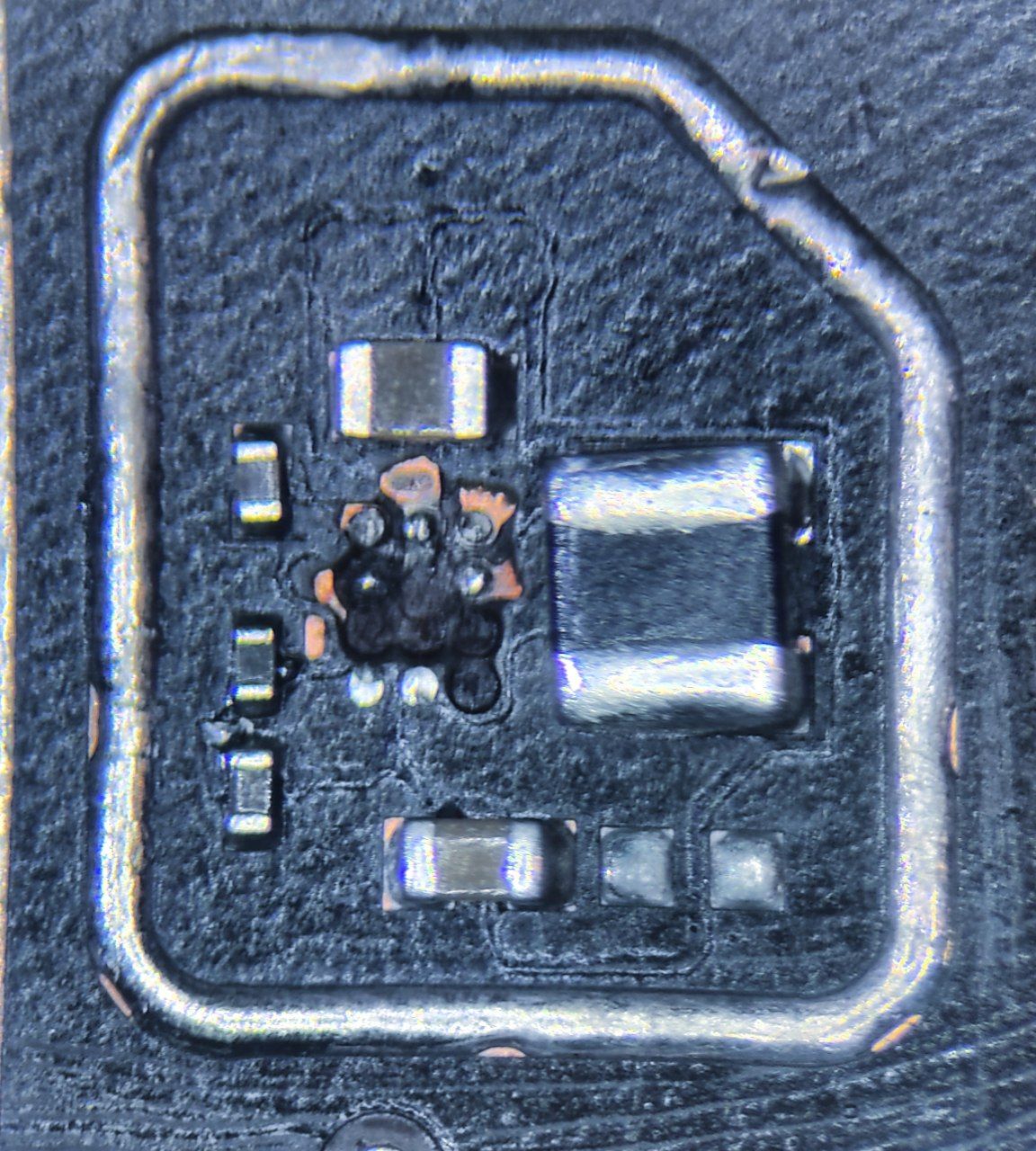

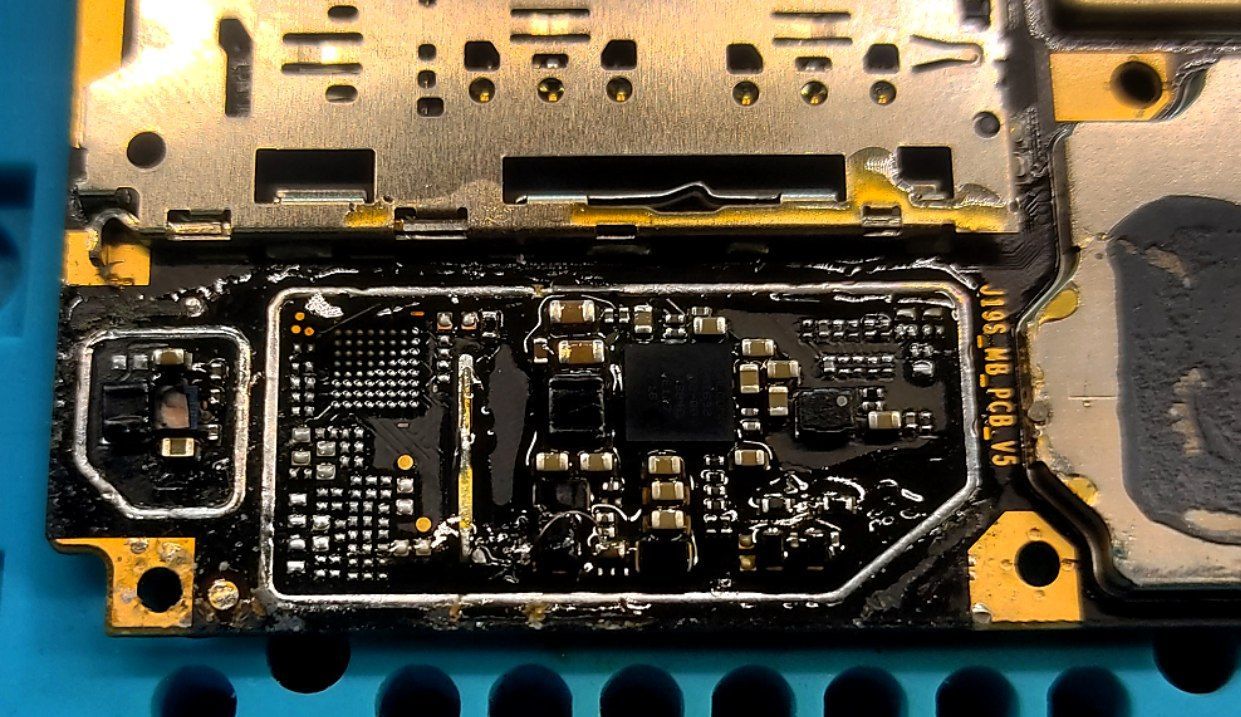

Всем привет. Зашел после другого сервиса злополучный m3 poco. (К тому,что красная маска и снятые емкости - не моя работа ) Вообщем под QET4101 выгорели пятаки. Восемь, которые на виду - восстановил, поставил новую микросхему, но к сожалению нет сигнала, сим видит. Не подскажете, что может быть?
Комментарии: 9
Anonim
Массу всю восстановили?
Timur
Да я бы с радостью. Если бы было что-то наподобие refox, у меня jc. Там вообще плата не та. Я восстановил те пятаки, которые были очевидно видны. Но по схеме вижу, что вместе с массой должно быть десять, а не восемь
Anonim
Тоже был с прогаром и залитый гавнецом весь. Массу всю нужно сделать Эти пятаки тоже должны быть с массой. Без них транс не заведется изза отсутствия 1.8 и 1.2. На микросхеме пятаки эти не замкнуты между собой.
Timur

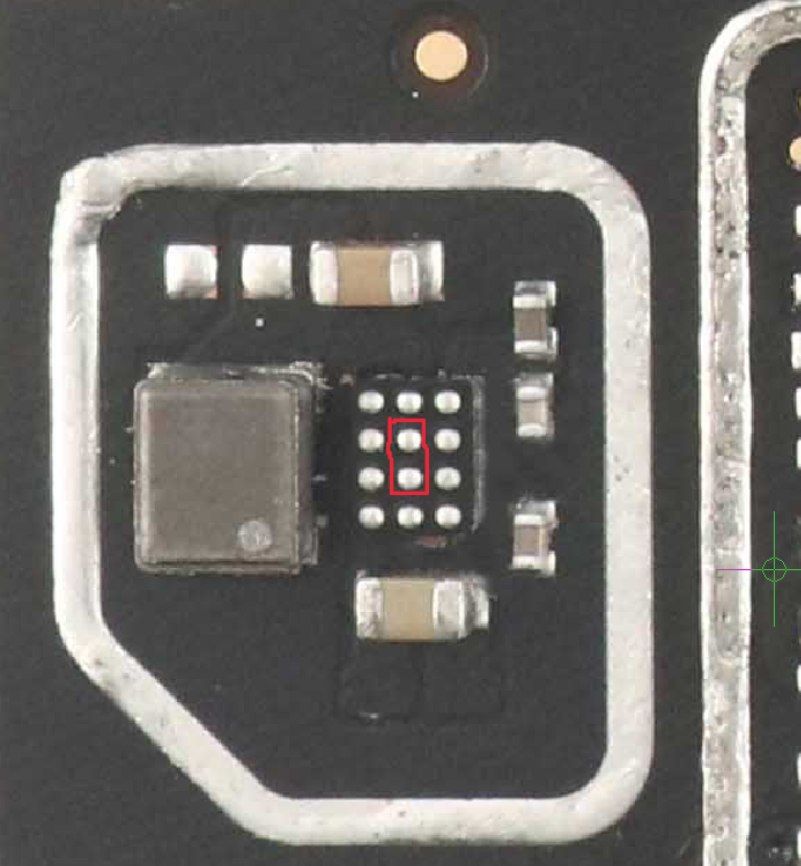

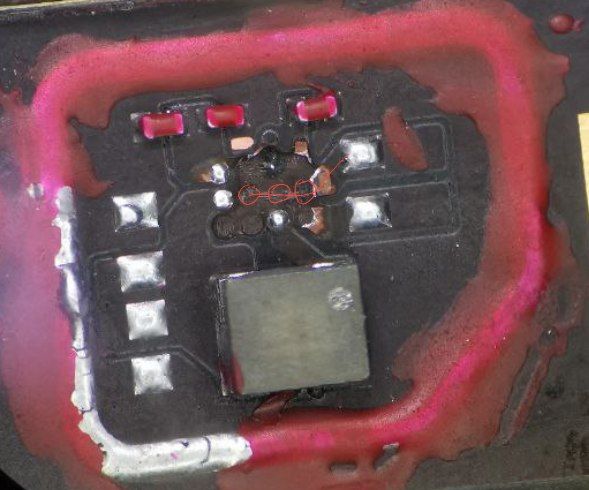

Аа. То есть мне нужно туда подвести массу просто. А у меня там даже намека не было на пятаки думал пустышки. Спасибо. Сейчас попробую То есть тут можно подвести массу и замкнуть. Правильно ли понял?
Anonim

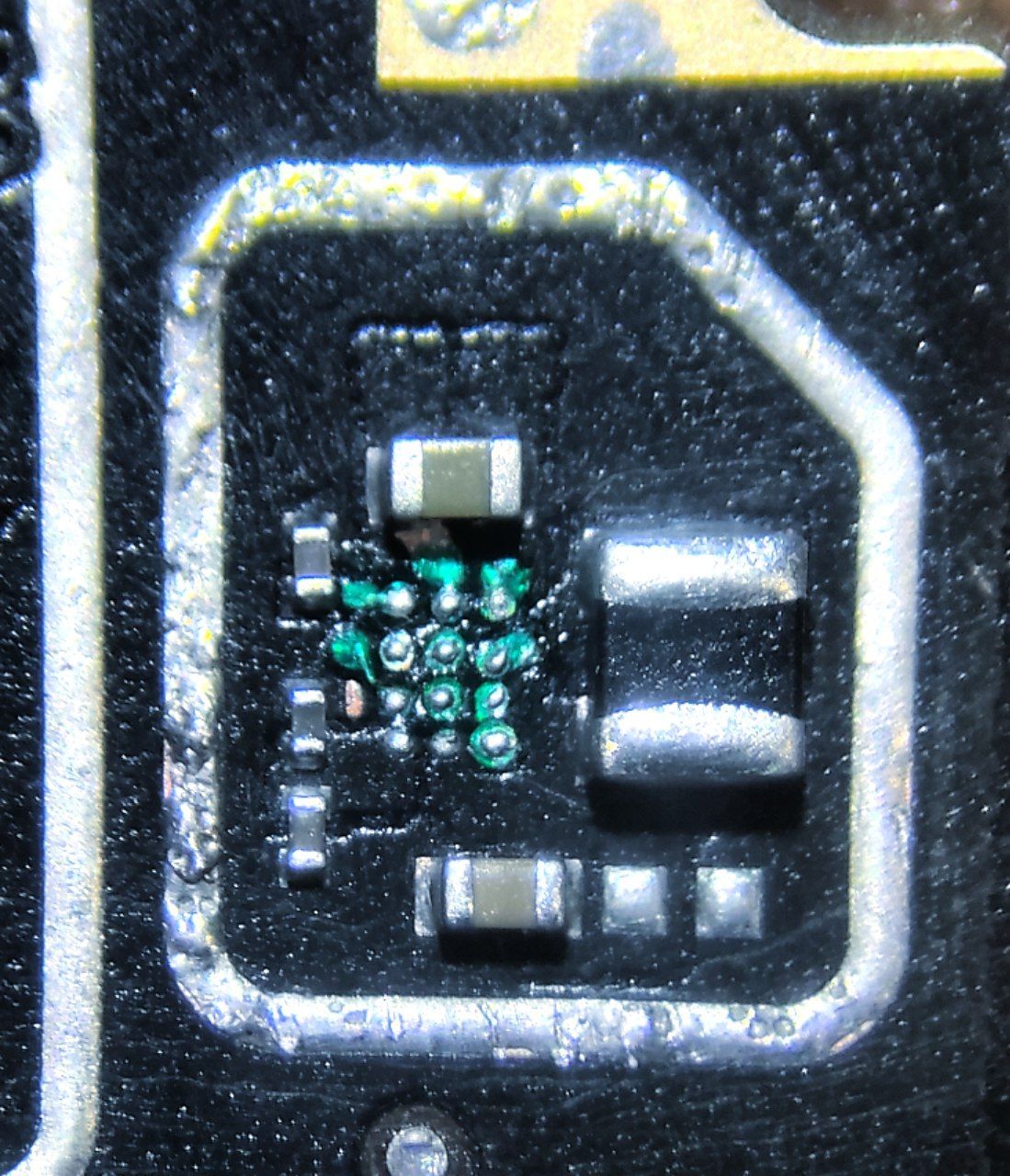

Вот так, если память не подводит
Timur
Ага. Спасибо большое. Попробую сейчас
Anonim

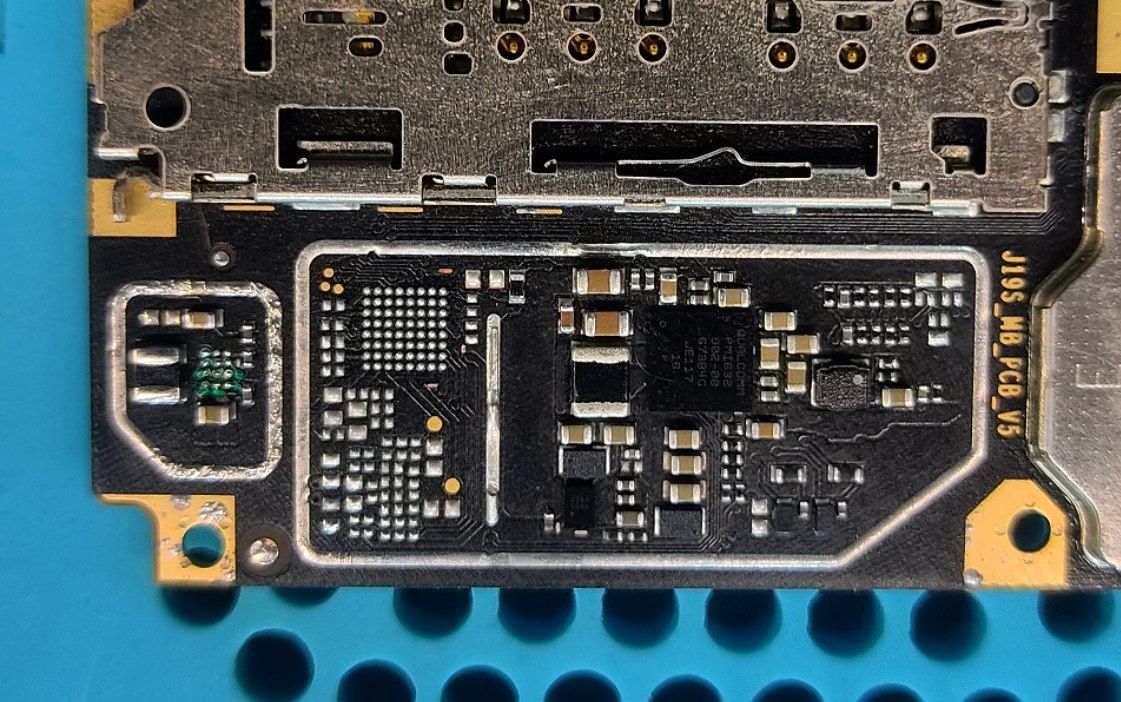

Короче те средние с землей должны быть И проверьте звонятся ли линии рффе до усилков. Между симприемником и процом есть выводы рффе под маской
Timur
Спасибо большое позже займусь
Onix
Тож гонял такую выгоревшую. Так и бросил ее. Тут на самом квадратной шине завязана микруха. Я вроде все восстановил 5 раз. Так сигнал и не увидел. Думаю еще где то палает шина
