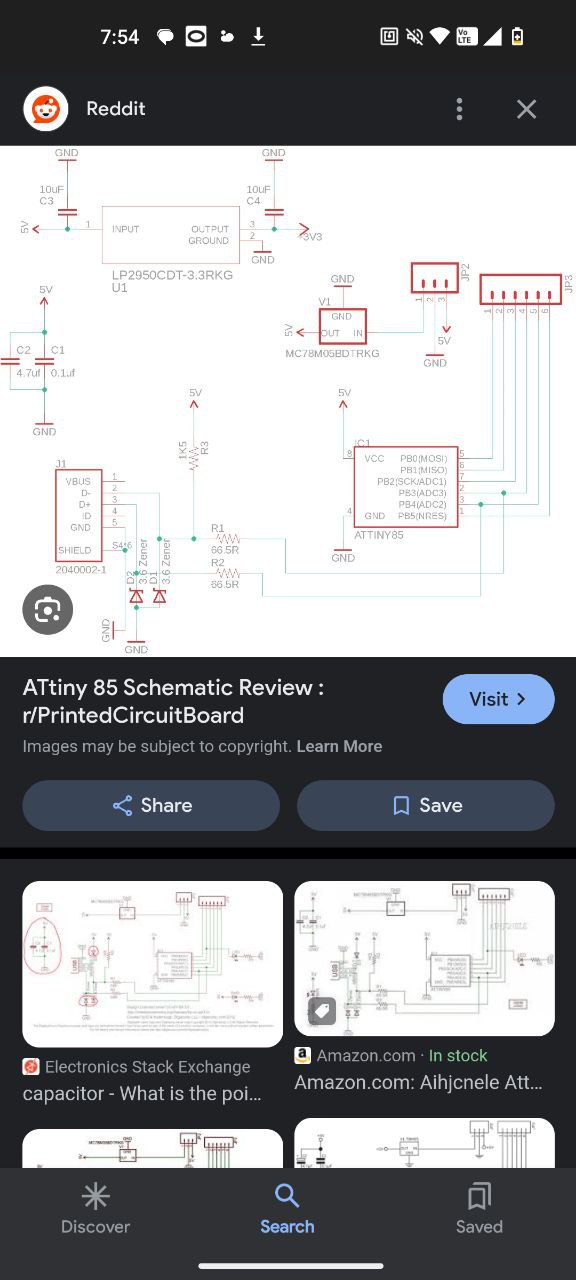

Кто-нибудь знает зачем в схеме Digispark резисторы на 66,5 Ом? Почему именно такой номинал? Зачем здесь прецизионные, можно ли использовать 68 Ом 1% вместо 66,5 Ом 0,1%?
Кто-нибудь знает зачем в схеме Digispark резисторы на 66,5 Ом? Почему именно такой номинал? Зачем здесь прецизионные, можно ли использовать 68 Ом 1% вместо 66,5 Ом 0,1%?
Комментарии: 4
Grushin
Вот gpt: Когда мы используем резисторы 66,5 Ом в схеме Digispark, они образуют делитель напряжения с внутренним импедансом микроконтроллера (обычно около 40 Ом). Рассчитаем общий импеданс цепи: Rx = 66,5 Ом Ri = 40 Ом (внутренний импеданс микроконтроллера) Общий импеданс цепи можно рассчитать по формуле: Z = (Rx Ri) / (Rx + Ri) Z ≈ (66,5 40) / (66,5 + 40) ≈ 90,6 Ом Таким образом, общий импеданс цепи будет приблизительно равен 90,6 Ом, что близко к характеристическому импедансу кабеля USB, равному 90 Ом. Это обеспечивает хорошее согласование импеданса и минимизирует отражения сигнала.
Ihor
а как там 90.6 Ом по формуле получается?
Grushin
Подогнал желаемое)
Andrey
Никак же, где-то в интернете написали, оно и запомнило))
