Yuriy
Тут можно размещать вакансии только от 300 000р Чё та вадягпт давно не было слышно... Обиделся, что ли? Ушёл в другой чат?
Anton
нарно невзлюбил нас (некоторых)
Yuriy
Это ты его булил Главное, что бы руки на себя не наложил
Aleksandr
Он в процессе перехода на gpt5
Dmitriy
Удалил профиль в Telegram
Nick
чё это пошла за мода.. Этот получше будет ? уже FL8 есть
Evgeniy

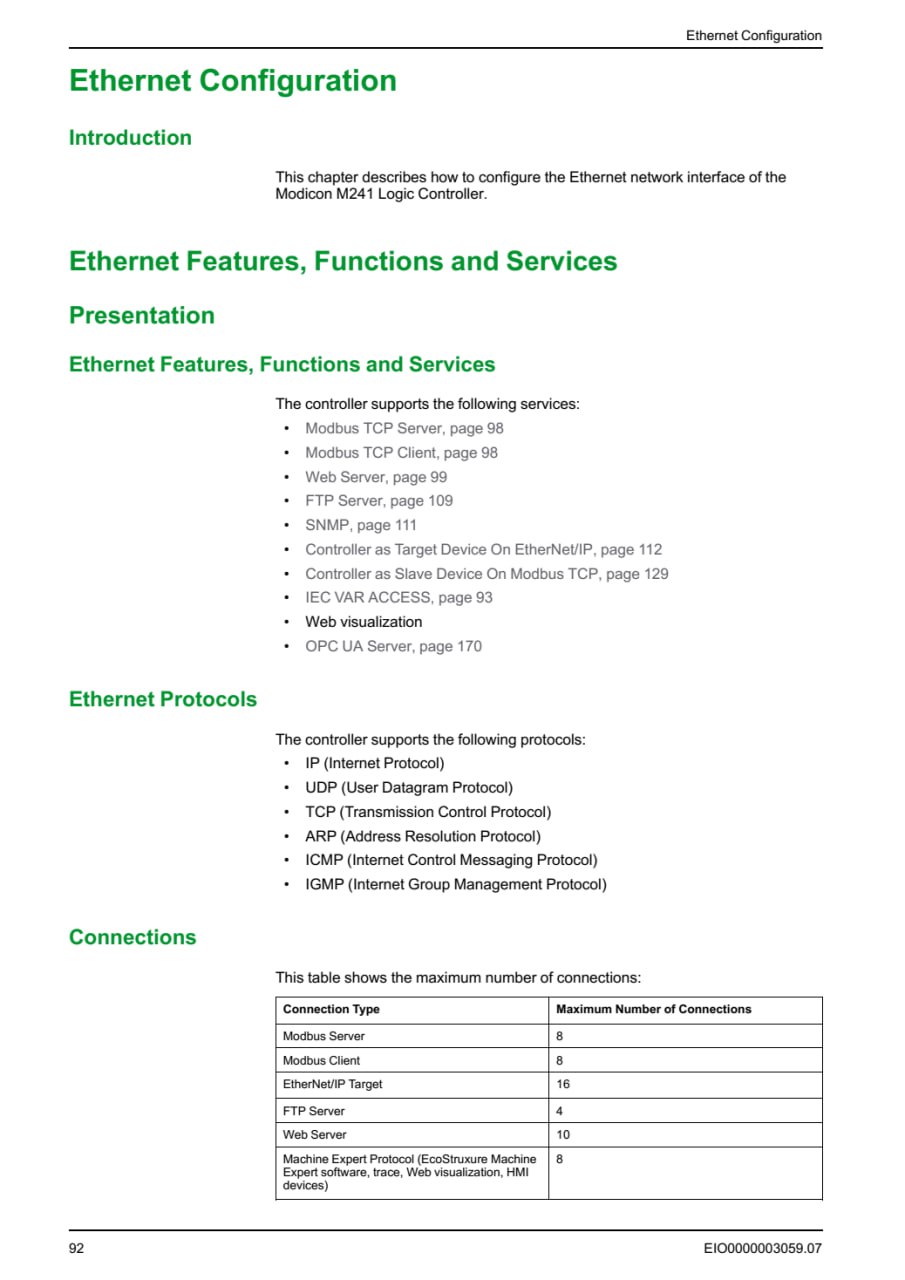

По производительности да, по кол-ву доступных TCP тоже, но пока голый по лицензиям по сравнению с M241.
Nick

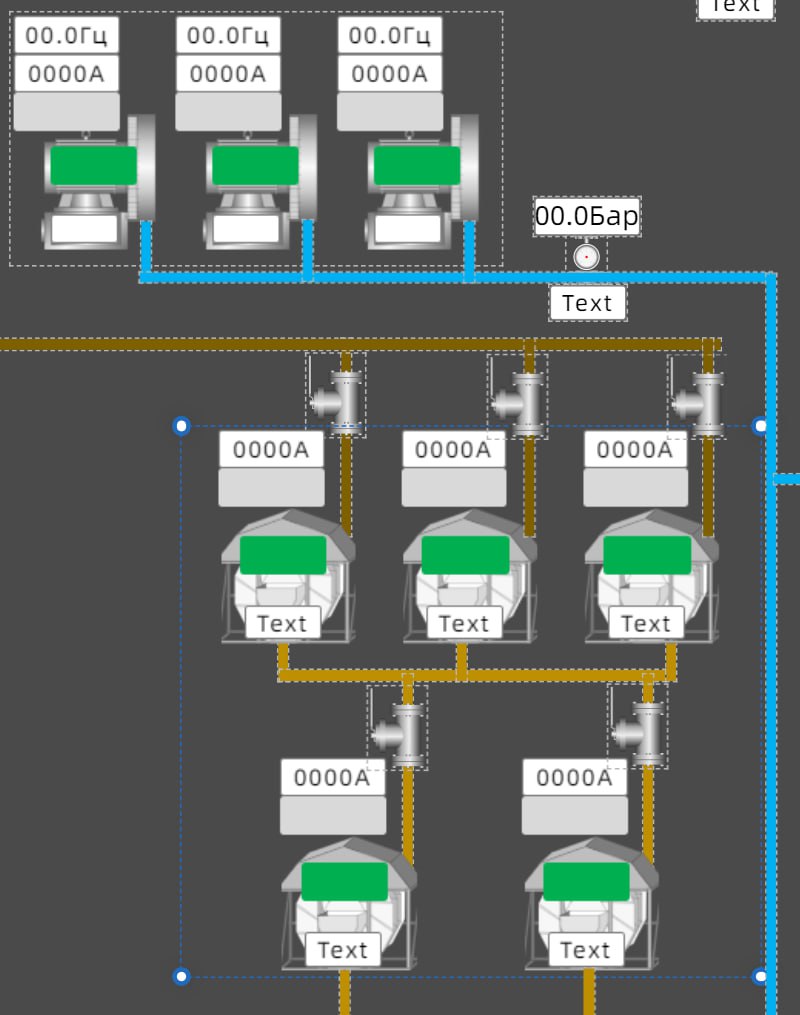

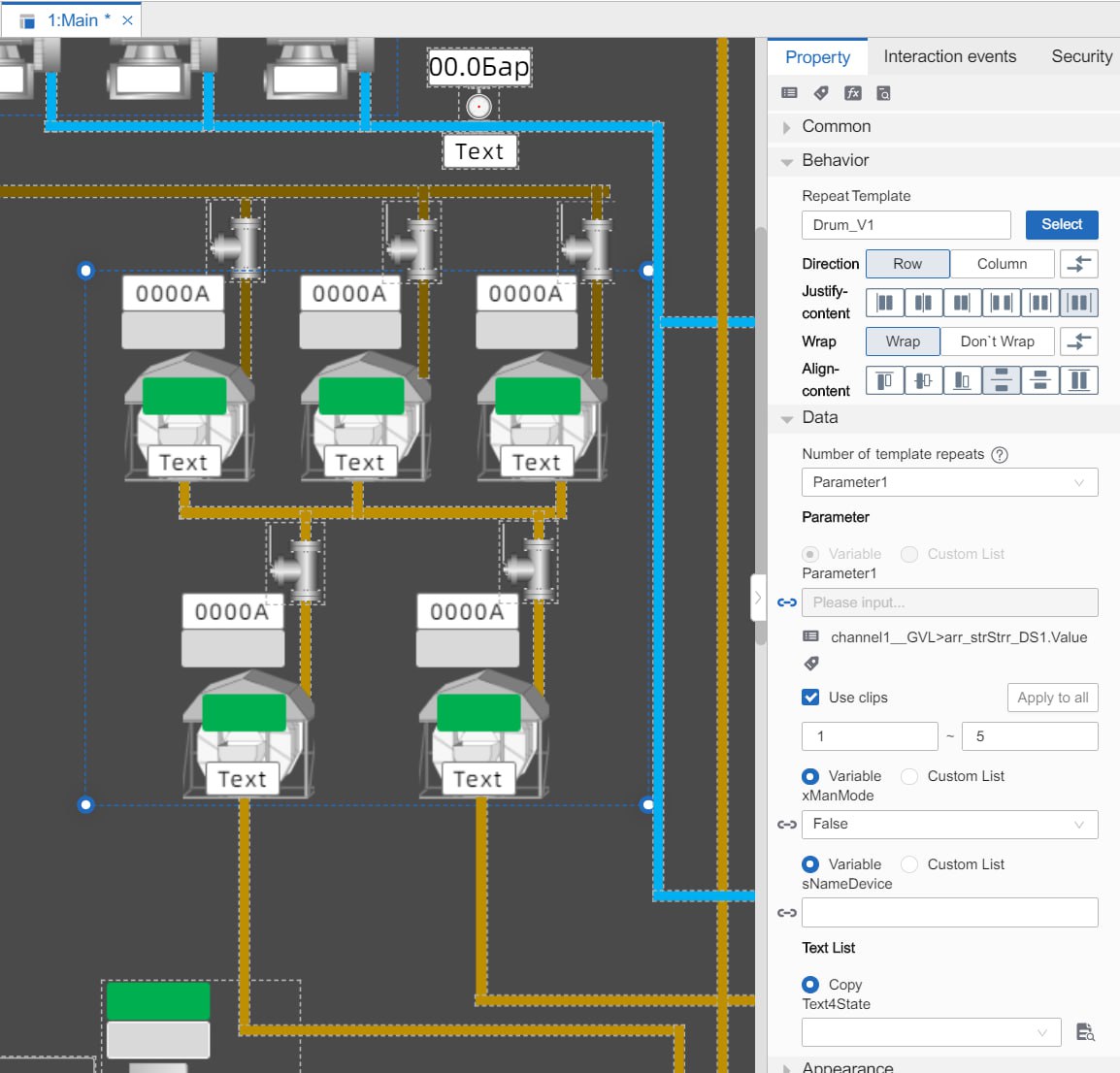

flexscada как ?
Evgeniy
Хороша, но есть нюансы в мелочах и еще много что улучшать нужно. Главное преимущество это объектный подход, что позволяет ускорить разработку. Пакуем на ПЛК данные в структуру, для однотипных объектов создаем массивы таких структур, в скаде создаем обьект и в качестве интерфейса назначаем тип этой структуры и на поле к специальному инструменты Repeater привязываем массив структур и он генерирует нужное кол-во объектов на экране.
Proton
Чтобы АНБ не читало переписки
Shvaev13
Всем привет, тут случайно нет специалистов кто с тех.зрением работает, честный знак, камеры хикробот, хотел бы пообщаться и по возможности проконсультироваться?
Alexey
Забавная картинка. Существуют заказчики и интеграторы которые оценят 128 устройств на последовательный порт?
Anton
так зависит от задачи. Если вы их там раз в день опрашиваете, то вообще насрать
Evgeniy
Да, специально под одного из них и делали. Нужно 60-80 устройств вешать на RS485. У многих холодильщиков системы мониторинга по RS485 до 128 устройств, а то и больше
Rashid
Нас учили до 32 устройств на Moxa
Anton
Можно ставить репиторы. Там проблема просто нужной раскачиваемой мощности на линии, если делать все по уму
Rashid
Ну, да они этим и объясняли
Evgeniy
Мы на Modicon M251 через репитер TWDXCAISO вешали 65 холодильных контроллеров на линии около 500 метров Но так как конфигуратор M2xx не поддерживает больше 32, пришлось писать ручками через библиотеку асинхронного обмена
Alexey
Бедные заки в эксплуатации
Evgeniy
Почему?
Alexey
Потому что драйверы в контроллерах весьма ограничены в обходе исключений возникающих в реальной работе. В OPC типа KepWare худо-бедно вопрос решен
Andrey
Сеть слишком грузовая получается, лучше так не делать.
Evgeniy
Каких исключений? Причем тут OPC? Опрос ведет ПЛК M251, сеть стабильная, цикл обмена около 15 сек вроде, если правильно помню. Слэйв либо отдает данные, либо нет, либо они битые приходят, плк прекрасно все видит и обрабатывает. А при чем тут эксплуатация я так и не понял, если только на экране обновления данных устают ждать. У нас таких чудо проектов всего пару было. Я вообще 485 недолюбливаю, стараюсь больше 3-5 слэйвов не вешать в сеть. А вот у холодильщиков это норма по 50-150 устройств Вот новая "любовь" Ethercat, чтоб он провалился))
Vladimir
Что с ним не так?
Evgeniy
Все с ним хорошо, классная, быстра шина, но только для локальных машин, станков. Для проектов где каждые 1-2-3 устройства(в данном случае привода) отдельные установки, которые могут работать независимо, не годится.
Alex
спорный вопрос. немцы стан запускали на нем прокатный. из плюсов - можно аналоги в контроллер не тянуть так как цикл опроса не более 500 мкс (для сканов в 2мс - годится). и периферии там много было
Evgeniy
Так я и написал что хорошая шина для станков и машин, но не для больших поектов с кучей независимых систем
Alex
стан прокатный из 7 клетей с кучей гидравлики, приводов, смазок, из по-моему 7 контроллеров и кучи удаленных станций
Evgeniy
И? Вылетит 1 устройство, за ним лягут все остальные. Может там и через разветвители Ethercat, но для проекта на 50 устройств это удорожание до нескольких сотен тысяч рублей и замена разветвителя только ровно на такой же
Alex
вылетит одно устройство и вылетит одна клеть - а зачем остальным ехать? полоса перепрыгнет?
Yuriy
Немцы любители профибас профинет. КАН - то им зачем?
Alex
на профибасе цикла меньше 20 мс не добиться. станов на профибасе нет быстрых
Yuriy
20мс много? Там по любому все должно упереться в механику. Впрочем может я такой механики невидел У гидравлики высокое быстродействие, но что-то все убегают на пневматику (там меньше). С пневмой на содержание затрат меньше.
Alex
20 мс много. все на гидравлике: важна точность и усилия - десятки тысяч тонн и перемещения с точностью микрон (датчики перемещения нажимных например с 1 мкм - шаг). говоря о ценах к ответу выше: 1 датчик больше миллиона деревянных... пневматика не создает усилия от слова - совсем. один агрегат видел с прессом на пневматике - так и не заработал он...
Anonim
Ну не знаю как у вас там, у нас лет 20 уже работает пневмоцилиндр диметр 400-500мм и длиной 1500, многосекционный. Льёт пластик под давлением. И таких линий не одна.
Alex
Значит у нас что-то не доработано. Я слышал что пластик горячий - практически такой же крепкий, как и металл
Oleg
Горячий пластик жидкий .
Anton
пневмоцилиндр сможет поднять трубу на 100 кг. на высоту метра 2-3?
Shakespear
а почему не сможет
Aleksandr
Конечно, почему нет то?
Anton
нуяхз у нас везде гидравлика на перегружателях. пневматики нет
Aleksandr
Диаметр поршня побольше нужно только
Ensem
Медленно только ибо сечения регуляторов обычно маленькие и пилотов на пневму мало
Anton
одна труба в час? не, мало %)
Anton
сможет. 100кг не много. Лично 250кг поднимал. Вот если бы там было 10 тонн, то другой разговор, но и в целом тоже зависит.
Vandal
О чем спор? Фронталки гидравликой и больше грузят...
Anonim
Сможет. Но у вас другое применение. Для грузоподъёмных работ, масса габаритные характеристики у гидравлики лучше
Shakespear
да и в случае неисправности гидравлика безопаснее
Anonim
100-150 бар в глаз, струйкой, сомневаюсь я что-то ?
Shakespear
тут дело не в том
Serg
Клапан никогда не зависал?
Anonim
И я о том же. Будьте любезны изъясниться ясне. А именно: в чем гидро безопасно конкретно?
Yuriy
Жидкость в отличие от газа не сжимается. При разгерметизайии взрыва не будет.
Anonim
Примеры взрывов, что бы понять про что вы? Разгерметизация чего? Трубки к цилиндру диаметром 6мм.
Anton
https://www.youtube.com/watch?v=PvI5As5rMUI Вопрос один чё полилось?)
Vandal
Самым живучим оказалась камера наблюдения
Pavel
Да ясен пень - сжатый воздух. Гидравлика - безопасна по определению.
Aleksandr
Я не понял, никто аварийку не нажал?
Pavel
Было бы другое. Была бы например струя, ломающая кости оказавшемуся рядом человеку. Или пожар, как вам выше уже продемонстрировали. Или залитая на десятки метров маслом земля. Попробуйте перевести пищевку на гидравлику - вас пинками выгонят, так как неудачная протечка будет приводить к порче тонн продукции. Или химическое производство на гидравлике сделайте. Пожар почти гарантирован. О чем спор вообще? У гидравлики и у пневматики есть свои недостатки и свои преимущества, обуславливающие их области применения. Иногда пневма и гидра - вполне могут стоять рядом и совместно трудиться, выполняя каждый свою задачу АПС по идее должна была сработать
Aleksandr
Ну автоматическая система пожаротушения не всегда есть, и не всегда подключается к оборудованию. А люди были, один к пульту подбежал за мобилой, мог бы и кнопку нажать
Pavel
АПС - это сигнализация, я про нее говорил. Тушение - это АПТ, его тут явно не было. Зато был подвесной потолок, что очень странно для цеха (я вообще не уверен, что в цехах по нашим нормам допустим подвесной потолок)
Dmitriy
Каждый делится своим мнением/опытом. А так-то «ясень -пень». Хотел картинку (такую с лекций припоминаю) - там как раз было чётко: достоинства и недостатки каждой ветви ГСП.
Spanish
Ты выбрал лимит сообщений. Теперь каждое сообщение будет лишать права голоса на три часа.
Anonim
Про не сжимаемость ясно.
Anonim
А шланг, гидро миллиметром 10, забытого прикрутить при ремонте и "брызги радости", масла вы видели? Слесари тупицы даже гидростанцию сразу не отключили
Yuriy
Видел.. много чего видел.
Anonim
И мне тоже. Обслуживаем гидро и Пневмо много лет.
Shakespear
https://www.youtube.com/watch?v=iZjCRQ_SOkY&pp=ygU10LLQt9GA0YvQsiDQsdCw0LvQu9C-0L3QsCDRgSDRg9Cz0LvQtdC60LjRgdC70L7RgtC-0Lk%3D а было бы такое, если бы там была жидкость под аналогичным давлением?
Vandal
Было бы, и не такое, на солнышке, при 40 в тени...
Shakespear
да с чего бы?
Dmitriy
Там где гидравлика, там как правило утечки, масляные пятна. Не везде конечно.
Anonim
Да, бывает, я так по утру определяю где гидро чинили ночью . Но слесари исправляются, теперь опилки везде. Теперь по следу опилок иду
Vandal
Жидкость сжатая, до таких давлений как углекислота в балоне рванула бы быстрее
Proton
Еще как сжимается. 0,5литра пива сжимают в 0.45 без проблем
Dmitriy
Пневматика из трёх ветвей ГСП (электрической, пневматической, гидравлической) самой безопасной считалась для человека и окружающей среды считалась
Viktor
Вот это не соответствует правде жизни! Северсталь - прокатный стан 2100 на Профибасе
Alex
И аналоговые сигналы с нажимных до PLC? Тоже видел
Viktor
Периферия заведена на распределенку, подключенную к контроллеру ПЧ (там ПЧ АББ и их же контроллер внутри самого ПЧ), распределенка на Профибасе и частично на оптике. А сами ПЧ с контроллером стана общаются по Профибасу. Таких ПЧ в стане 4
Alex
А скорость оптики? Математика: 25м/с скорость полосы. За 20 мс - опрос каждые пол метра полосы. Так себе точность
Viktor
ХЗ, это АББшная пропиетарщина, суть в том, что по оптике сигналы собираются вероятно быстро, но в ПЛК самого ПЧ, а потом один фиг уходят на верхний контроллер стана через Профибас да еще и через каплер DP/DP Откуда 20мс?
Alex
Цикл средний у контроллера на профибасе при поле 1.5 мБ/с Можно конечно поле до 12 поднять. Но я бы не стал
Viktor
Ой, как все запутано. А причем тут цикл контроллера???
Alex
Нужно смотреть отклонения и корректировать. Скорость высокая - будет плохая регулировка и разнотолщинность
Viktor
Этот стан весьма качественный продукт делает и регулировки все есть и при аварийной остановке синхронно тормозит все валки без обрыва полосы... Я не понимаю, откуда ваши цифры появились про 20мс
Alex
Цифра теоритическая. Может быть больше, может меньше. У меня при большой периферии не выходило маленьких циклов на сименсе. 2 мс - только TDC могут или модули d7 sys (но к них свои модули ввода вывода без сети). С новой линейкой на станах не работал, но думаю 1500 будет отлично на профинет. А с профибасом разница такая: профибас работает по принципу вопрос мастера - ответ слэйва. Эзеркад - собирает телеграмму от устройства к устройству пакетом. Кстати, какие ABB используются? 900я серия? А на счет скорости циклов: обычно все это при проектировании считают. И модель для стана пишут. Может в тех условиях и достаточно циклов больше.
Evgeniy
Ну так я о чем, что эта шина для машин где весь организм един и зависим)
Alex
ну она и поэтому и быстрая - что телеграмма суммируется от устройства к устройству и опрос - распределенный каждый выбирает свое
Evgeniy

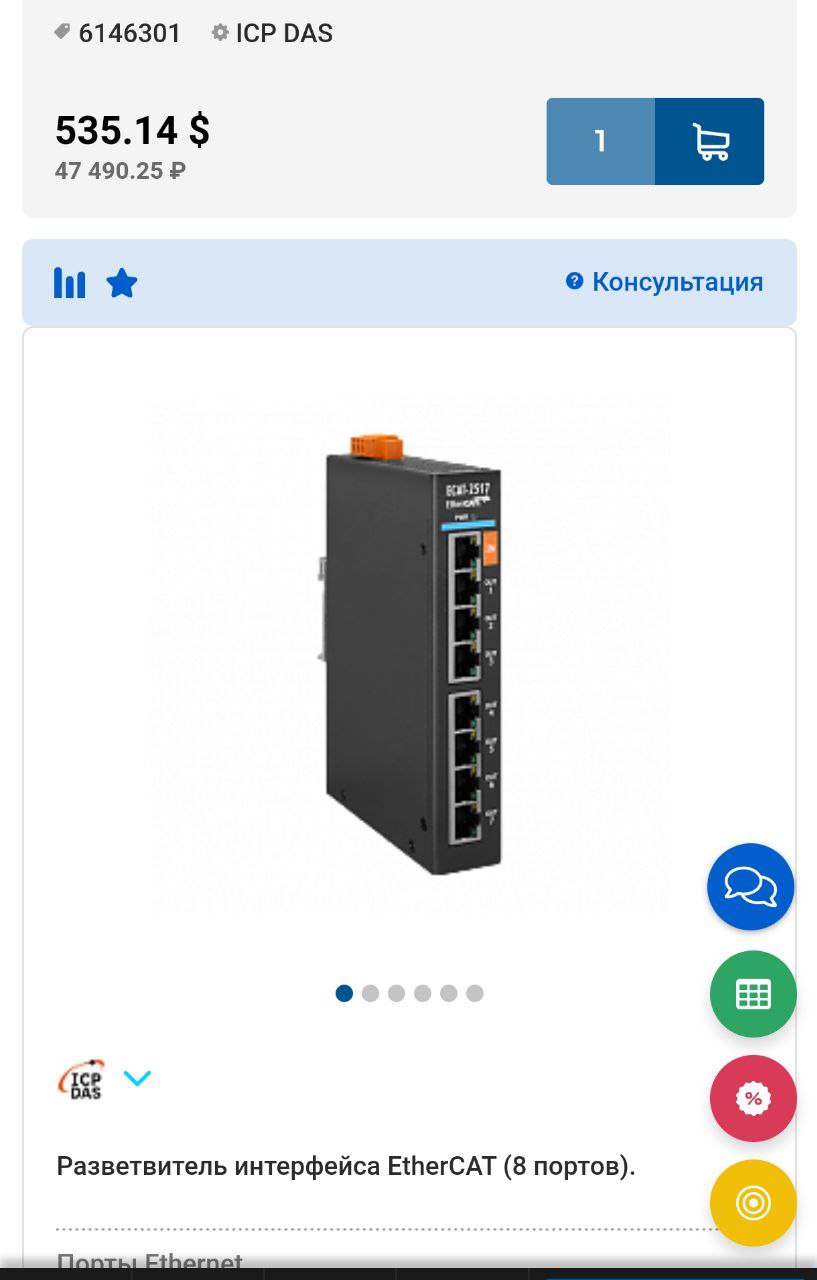

1 + 7 на его порты, это до 56 устройств. 380к рублей Каждый выбирает под задачу Отказоустойчивость и пригодность
Alex
там сама механика в миллионах евро (если не в миллиардах). автоматизация мало стоит
Alexey
Узнаю icpdas на 7-ми портовике питание не резервированное. А чо и так сойдёт
Anton
Зачем? Ставьте модуль резервирования и будем вам Щастье.
Nick
сочувствую эксплуатации
Evgeniy
Нормально, уже научили патчкорд байпасом подключать, для устройств что нужно выключить)
Nick
я не про это, наелся один или несколько ПЧ, такого нет, что бум делать ?
Evgeniy
Так это про любую сеть можно сказать, тогда только дискретные и аналоговые сигналы, без вариантов.
Nick
я всё понимаю, монтажники и эксплуатация всегда друг друга не понимали
Aleksandr
Ну с таким подходом нужно на реле и пускателях все делать.
Aleksandr
В таких случаях будем нагибать ответственного за ЗИП
Anton
А что, разве не ставят специальные реле для байпасов?
Nick
какие ещё нахрен реле ???
Anton
Есть реле для коммутации ВЧ-сигналов.
Nick
почему то все думают только о себе
Nick
у тебя два насоса на разные линии, один сдох, чем реле поможет ?
Anton
Обойдёт сдохший насос.
Nick
нужно не обойти, а запустить
Nick
поставить другой ПЧ
Evgeniy
Ну в нашем случае благо это ЛОС и таких же резервных хватает)
Evgeniy
Я только второй год с Ethercat работаю, у меня на тестах и в эксплуатации всего пара десятков разных девайсов было на Ethercat, ни в одном такого функционала не видел, чтобы реле байпасное ставили на контакты RJ45
Arman
Ребят, Кто-нибудь пробовал io-link?
Nick
беги
Anton
Сняли питание- что произойдёт с линией связи?
Evgeniy
Патчкорд перекидываем в обход слабого звена)) А для этого все устройства должны быть сконфигурированы как опциональные, записать им всем индивидуальные алиасы в eeprom
Anton
Зачем патч-корд, когда можно реле?
Nick
там может как в овен модулях 210-х встроенный коммутатор
Anton
А Овнах как раз реле стоят.
Evgeniy
Да, на Ethernet портах, Ethercat у них нет. Тоже редкое решение, по мимо Овен только у Icp Das видел
Anton
Суть таже самая- обойти отключившееся устройство.
Evgeniy
Кода в SE запускали распределенный ввод/вывод TM3 я европейским руководителям объяснял что не плохо бы нам вот такую штуку в двух-портовые коммутаторы каплеров, так они меня и не поняли)))
Anton
Ну так и здесь не все даже знали о таком решении. Хотя про Шнейдер услышать это неожиданно.
Evgeniy
Почему неожиданно? Это очень экзотическое решение, его почти никто не использует
Anton
Хм, а чё в нём экзотического?
Evgeniy
Можем рандомно ткнуть в любое европейское или американское устройство с 2-портовым свитчем на Ethernet и там с вероятностью процентов 90-95 никакого реле на портах не будет
Anton
То есть ненавязчиво вынуждают покупать новый девайс.
Evgeniy
Это еще веселей, на каждое устройство нужно поставить некий релейный модуль и с ПЛК им управлять
Evgeniy
А коммутаторы дорогие и редкие(пока), но главное что их как и другие устройства нужно добавлять в конфигурацию сети и на их портах конфигурируем сеть далее. Т.е. вылетел коммутатор, меняем только на ровно такой же
Nick
раньше у ifm был io-link, сейчас он ушёл, сам подумай что происходит. Hart то не все используют
Arman
По сути uart и питание, думаю должно дешевле выйти ставить чем шкаф и модули. AllenBradley вывел на рынок да и фесто датчики тоже продаёт
Nick
там одно проводное, какой uart ?
Arman
4 провода
Nick
https://web.archive.org/web/20160917171848/http://autoworks.com.ua/setevye-resheniya/io-link-fizicheskij-uroven/
Alexey
Теория
Aleksandr
Так он писал, что у него этот профиль для какой то проектной работы вроде.
