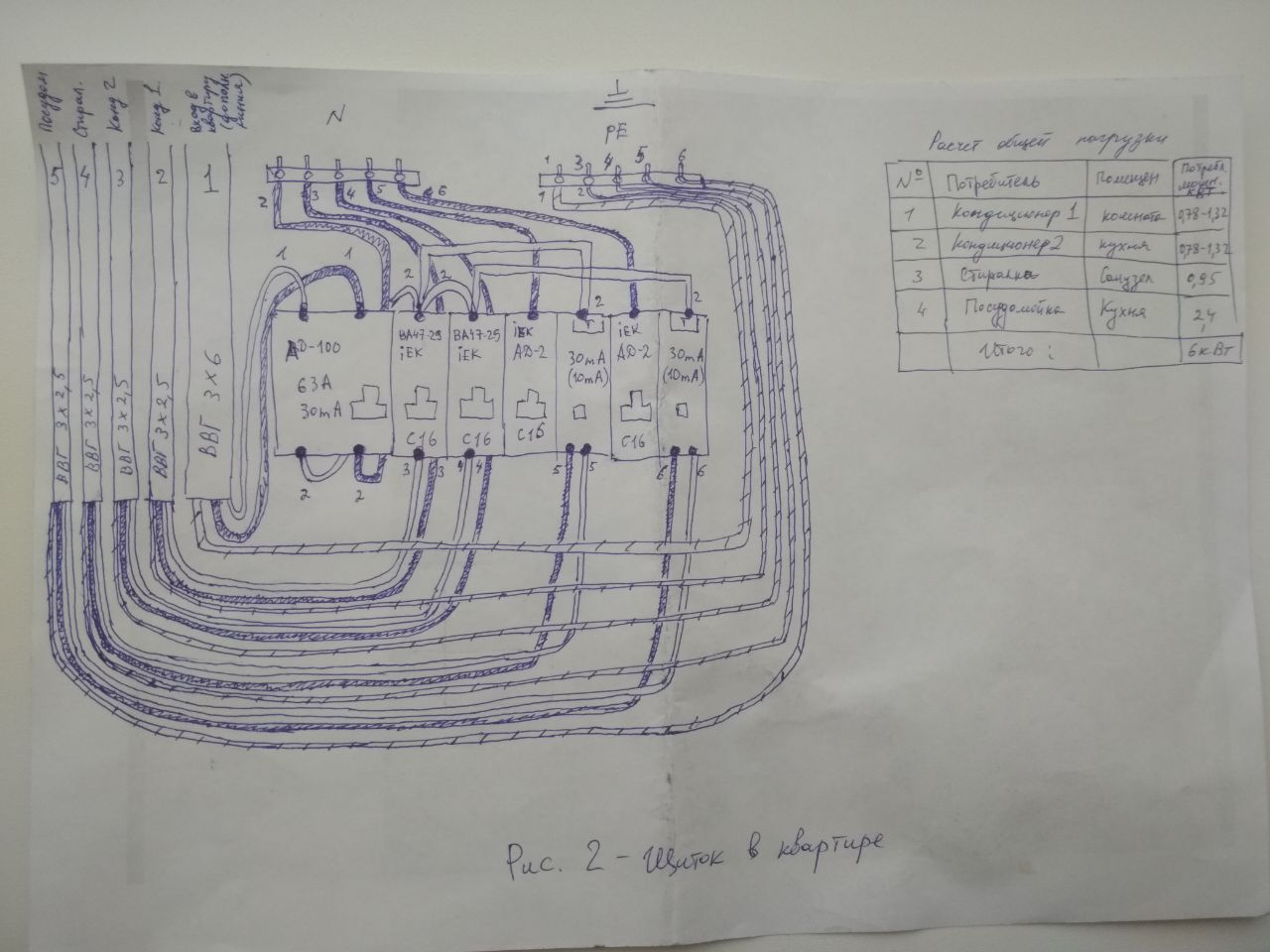

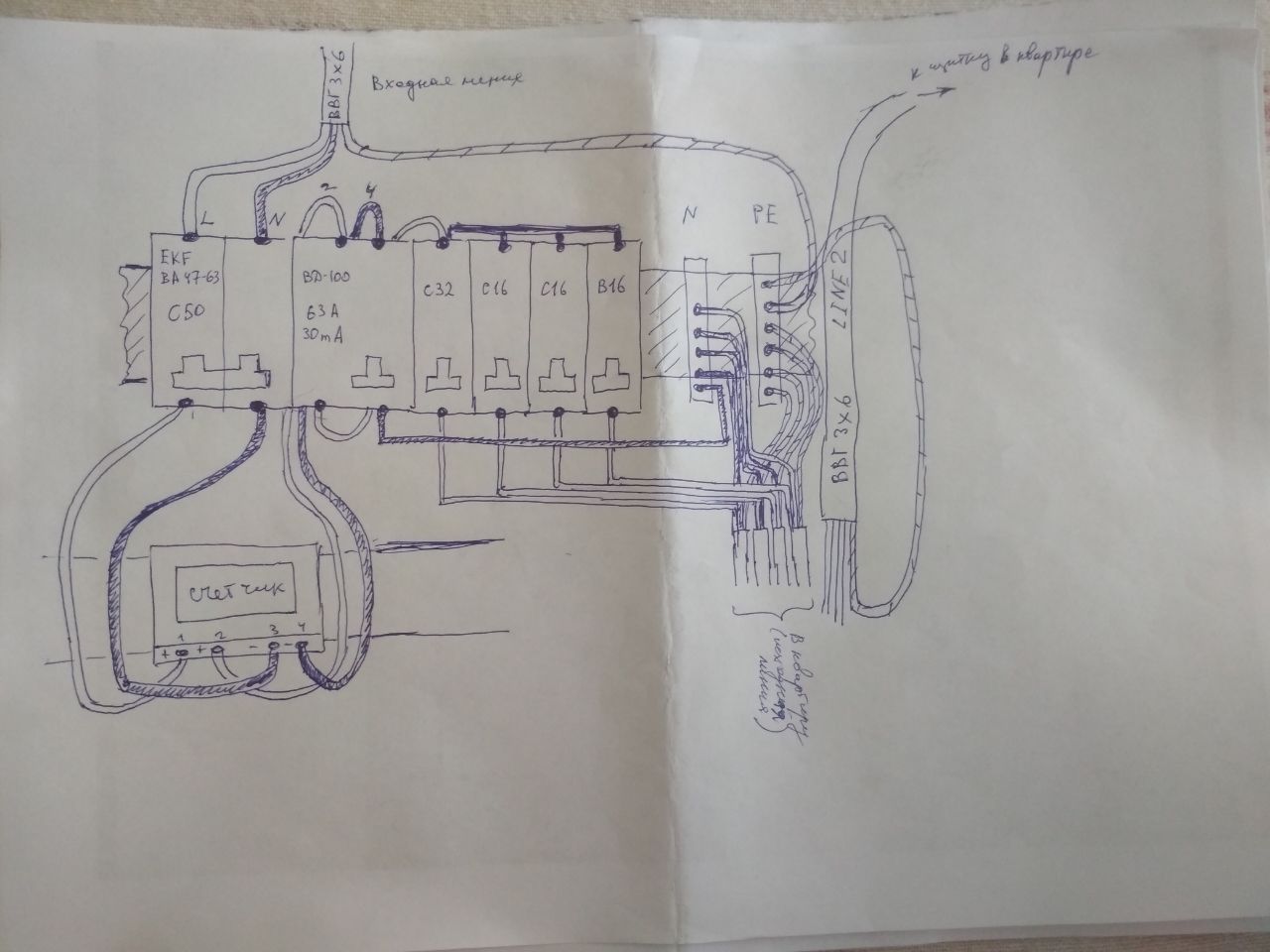

Исходные данные Так сейчас в щитке на общей площадке В квартиру от общего щитка протянут кабель ВВГ 3*6 - отдельная линия для подключения двух кондиционеров, стиралка, посудомойка. Вот щиток внутриквартирный на 8 модулей К щитку протянут от общего щитка кабель ВВГ 3*6 - эта отдельная линия и И четыре отдельных внутриквартирных линии (ВВГ 3*2,5) на кондиционер 1 (комната), кондиционер 2 (кухня), стиралка (санузел), посудомойка (кухня). Вот схемы после модификации и подключения
Интересует правильность подключения и выбора номиналов узо, автоматов. Как лучше сделать? Первый вариант: подключить кабель ВВГ 3*6 к общему щитку сразу через второе УЗО 63А 30mА и далее на внутренний щиток на автоматы четырех линий? Или 2 вариант как на моих схемах рис 1 и рис 2., т.е. через автомат С40 на площадке, и далее через второе УЗО 63А 30 mA внутри квартиры в щитке и на автоматы четырех линий? Спасибо за подсказку Старался, чтобы было понятно
Комментарии: 25
Dmitriy
Ближе к делу
Mishukov
Исходные данные Так сейчас в щитке на общей площадке В квартиру от общего щитка протянут кабель ВВГ 3*6 - отдельная линия для подключения двух кондиционеров, стиралка, посудомойка. Вот щиток внутриквартирный на 8 модулей К щитку протянут от общего щитка кабель ВВГ 3*6 - эта отдельная линия и И четыре отдельных внутриквартирных линии (ВВГ 3*2,5) на кондиционер 1 (комната), кондиционер 2 (кухня), стиралка (санузел), посудомойка (кухня). Вот схемы после модификации и подключения
Dmitrijko
Красивое. Вы художник?
Dmitriy
Художник бы акварелями ебнул
Mishukov

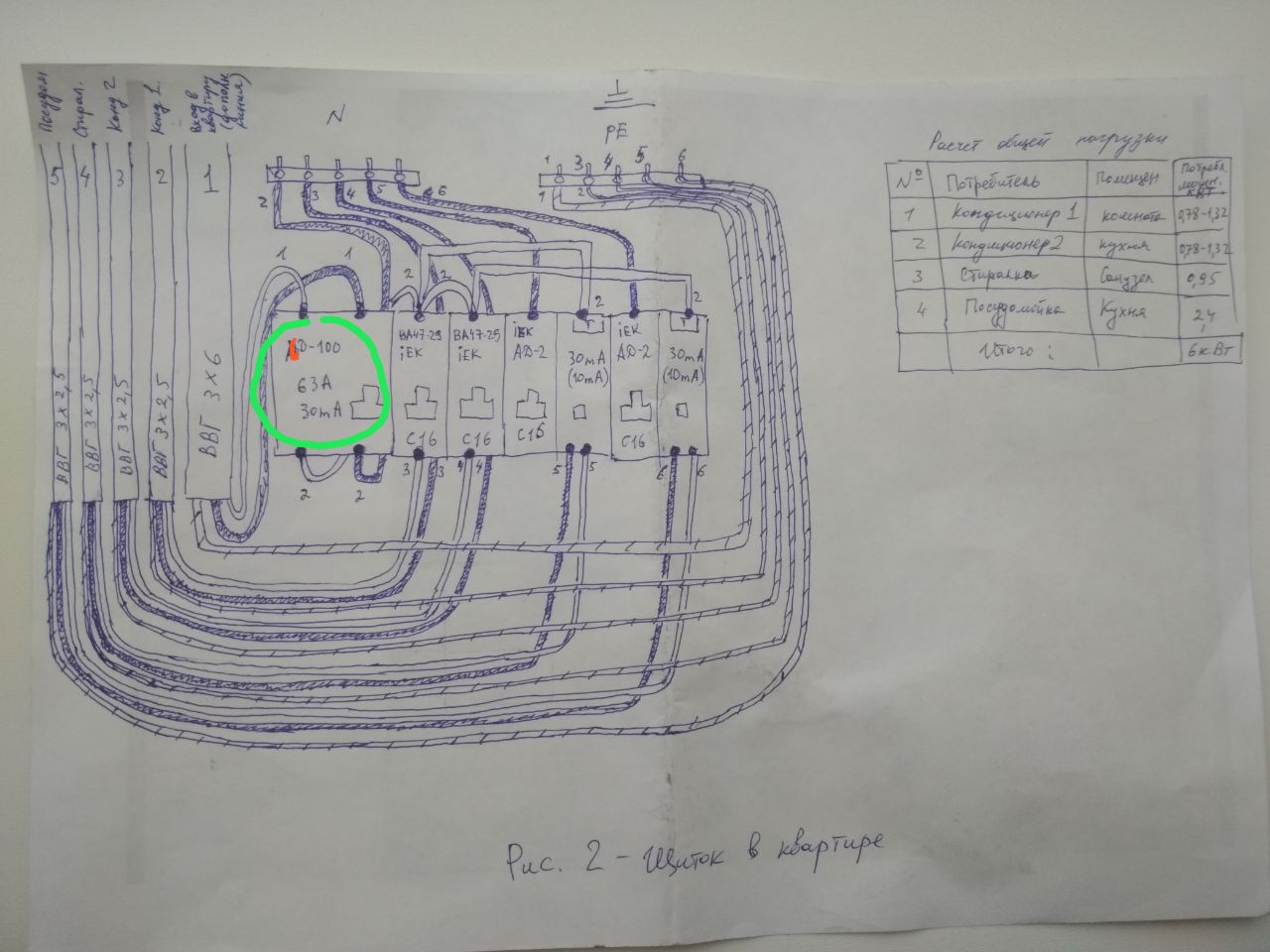

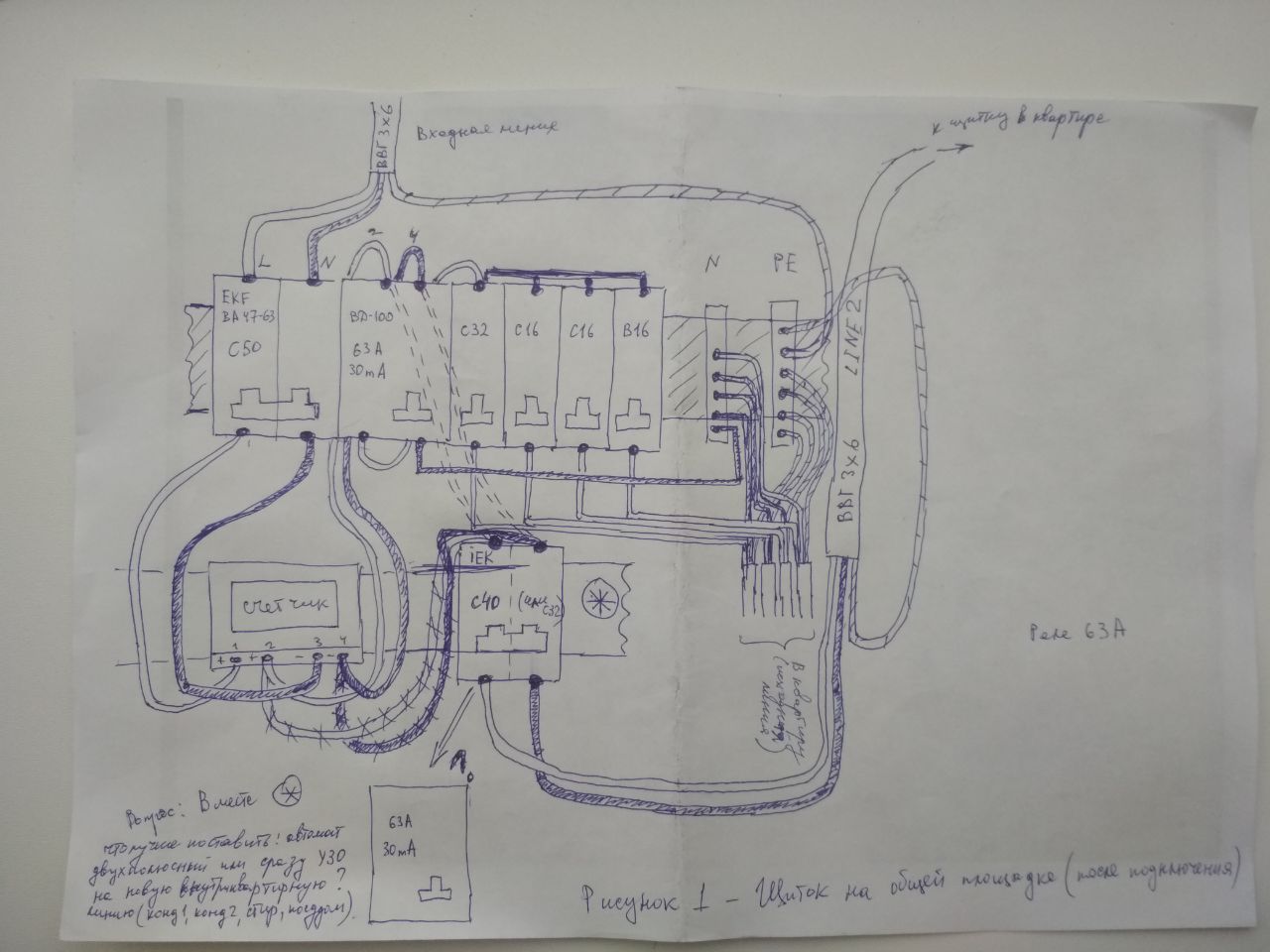

Интересует правильность подключения и выбора номиналов узо, автоматов. Как лучше сделать? Первый вариант: подключить кабель ВВГ 3*6 к общему щитку сразу через второе УЗО 63А 30mА и далее на внутренний щиток на автоматы четырех линий? Или 2 вариант как на моих схемах рис 1 и рис 2., т.е. через автомат С40 на площадке, и далее через второе УЗО 63А 30 mA внутри квартиры в щитке и на автоматы четырех линий? Спасибо за подсказку Старался, чтобы было понятно
Mishukov
А в остальном?
Dmitrijko
Потому что вводной у тебя диф стоит. Второй вариант можешь делать, но на твоих рисунках маркировка не УЗО, а дифавтоматы.
Mishukov
На двух справа согласен
Dmitrijko
И даже в этом случае диф автоматы теряют свою актуальность, т.к узо уже будет защищать от утечки тока.
Dmitrijko
Тут говоришь про дифы, на картинках вроде только один.
Mishukov
На рис 2 два справа на стиралку и посудомойку
