Господа, вопрос, выделили мощи для подключения 14кВт, длина кабеля по итогу ~ 80м. Хочу бросить аввг. 4 мм^2 хватит или 6 взять?
Господа, вопрос, выделили мощи для подключения 14кВт, длина кабеля по итогу ~ 80м. Хочу бросить аввг. 4 мм^2 хватит или 6 взять?
Комментарии: 81
Mihail
А вы где прокладывать кабель хотите?
Dmitrijko
Фасад многоквартирного здания.
Mihail
В коробе? металл рукаве? будут ли рядом еще кабели?
Dmitrijko
В гофре пнд. Будут.
Mihail
Он будет не один?
Dmitrijko
В гофре один. Рядом кабели будут.
Viktor
https://t.me/boost/chat_electrikov
Mihail

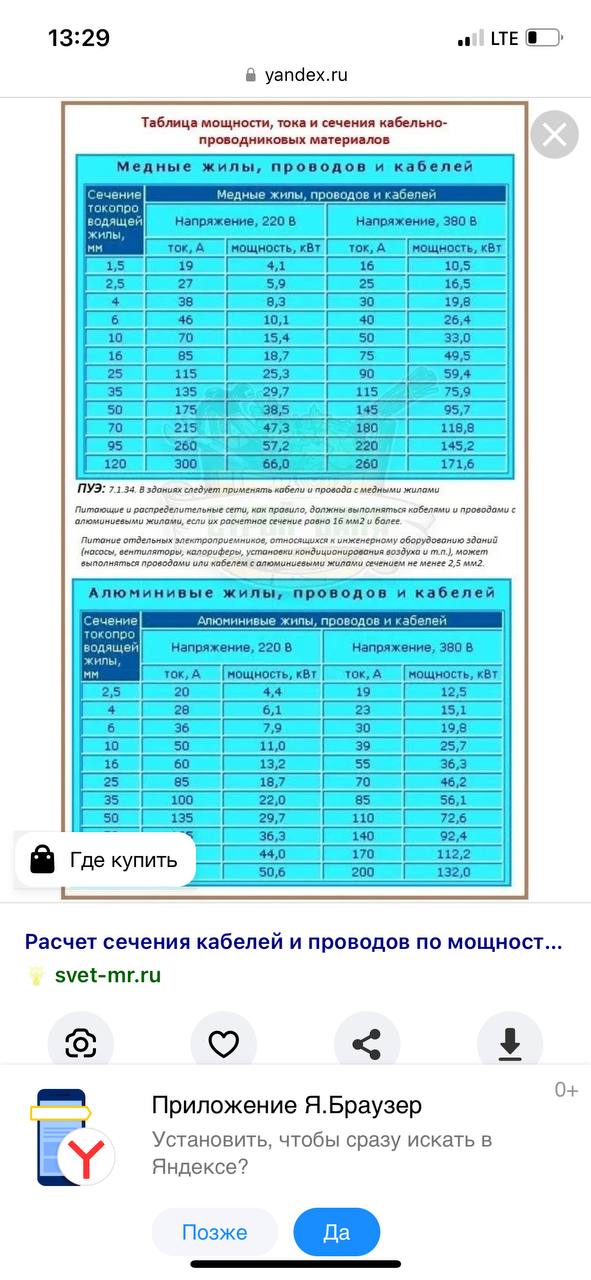

ну исходя из данных. вам надо 8мм2 (я не все знаю). Но если напряжение 230в а косинус 1 то ток будет 60.8А при 14КВт. соттветственно для тока в 60А вам необходим кабель 8 мм2 для прокладки открыто.
Dmitriy
8 квадратов
Mihail
А что не так?
Leeo
Это очень дорогой кабель.
Mihail
медь?
R1obn
Позолоченная.
Dmitriy
Нет таких, не стандарт
Mihail
меня попросили сечение посчитать а не кабель искать.
Viktor
Странный вопрос от тебя)
Dmitrijko
Напряжение 0,4 Так я не электрик) Пытаюсь сэкономить чужие деньги)
Viktor
Странно что 14, а не 15кВт)
Mihail
оу я не верно прочитал. Думал у вас написано 4х2. Тогда это все в корне меняет.
Viktor
Какой автомат указан в ТУ?
Dmitrijko
Никакого. Только выделенная мощность в ту.
Yup
Всех приветствую, год как работаю электриком, но понял что мало чему научусь на предприятии, решил присоединиться к вам, всем добра)
Mihail
Тут зависит от АВ в щите. Если он 25А, то кабель 4мм2.
Viktor
Ну 6мм2 это минимум. По хорошему даже медь стараются 10мм2 вести на такое.
Mihail
А есть объяснения почему?
Dmitrijko
Тяжко будет на высоту такой поднимать)
Viktor
Потому что потери большие с такой мощностью на такой длине 6мм2 алюминия - это уже около 4% потерь при 14кВт нагрузке Это на трех фазах естественно Сип 16й поднимают, и ниче
Mihail
Вынужден согласиться. потери будет до 30в.
Viktor
Потери считают в мощности обычно
Mihail

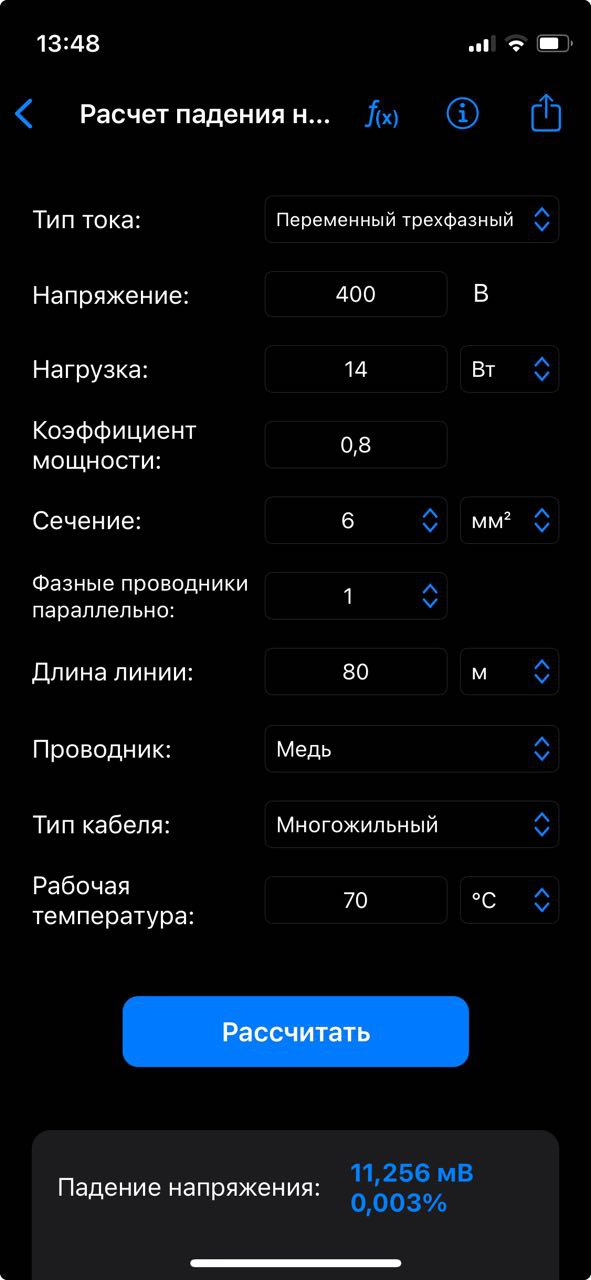

Это при условии однофазного питания у 3-х фаз потери 11.2 мВ у 6мм2
Dmitrijko

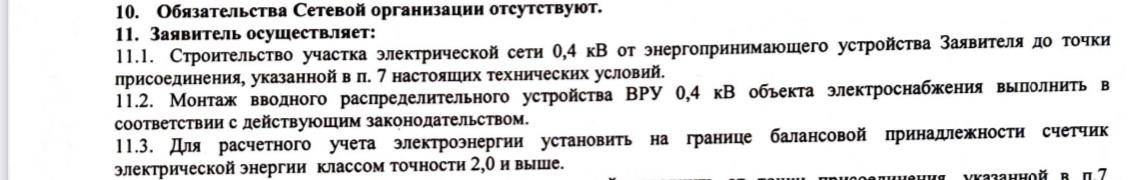

Хуже того, по ту я еще должен ставить счетчик. Хотя к нам уже года 3-4 счетчики ставят сетевая организация.
Doctor
25 будет
Viktor
Да я в курсе, просто мало ли, вдруг чтото специфическое запросили
Doctor
Хрен кто будет искать автомат на 20 или 23
Viktor
Так не делается)) А херли на 20 искать?))
Doctor
Чтобы 15 не давать У нас одно время даже ограничители ставили
Viktor
У нас и щас ставят Всем новым
Doctor
Хотя сейчас счётчики вумные На 14 кВт зашил и всё
Viktor
У меня вумный тоже, но я сам покупал, и его до сих пор его держу во дворе, показания снимают приходят сметчики Пока что никто не артачится
Aleksandr
3 фазы?
Aleksandr

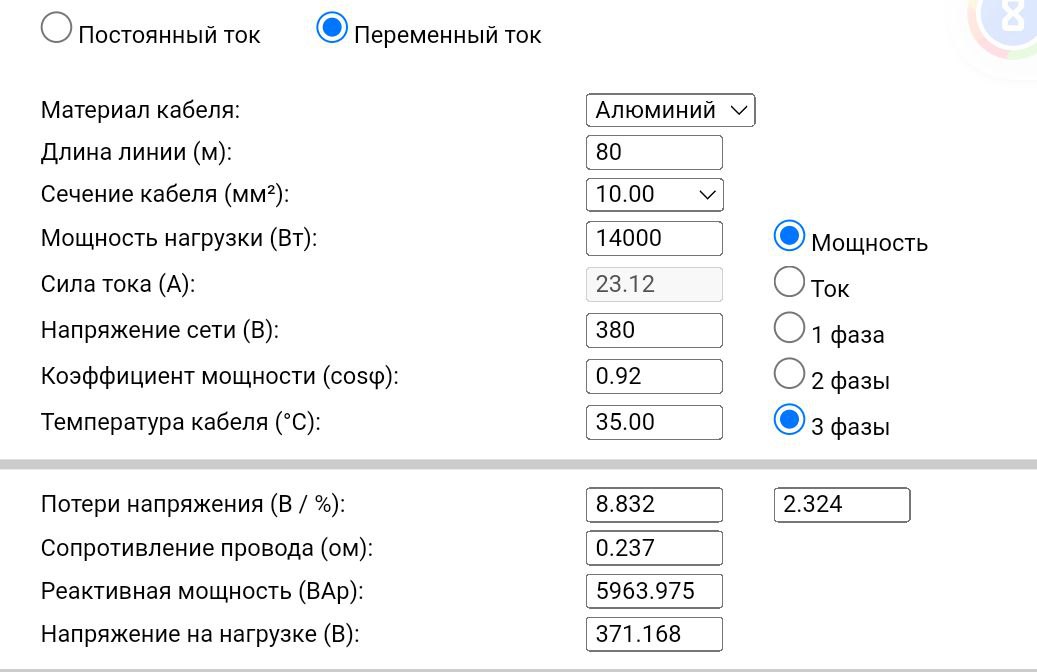

https://www.ivtechno.ru/raschet_4 Минимум 10 квадрат люмини
Viktor
А почему 6мм2 нельзя?))
Aleksandr
Потери напряжения более 10%
Viktor
Ну покажи с киловаттами) Бля... 14 это не проценты
Aleksandr

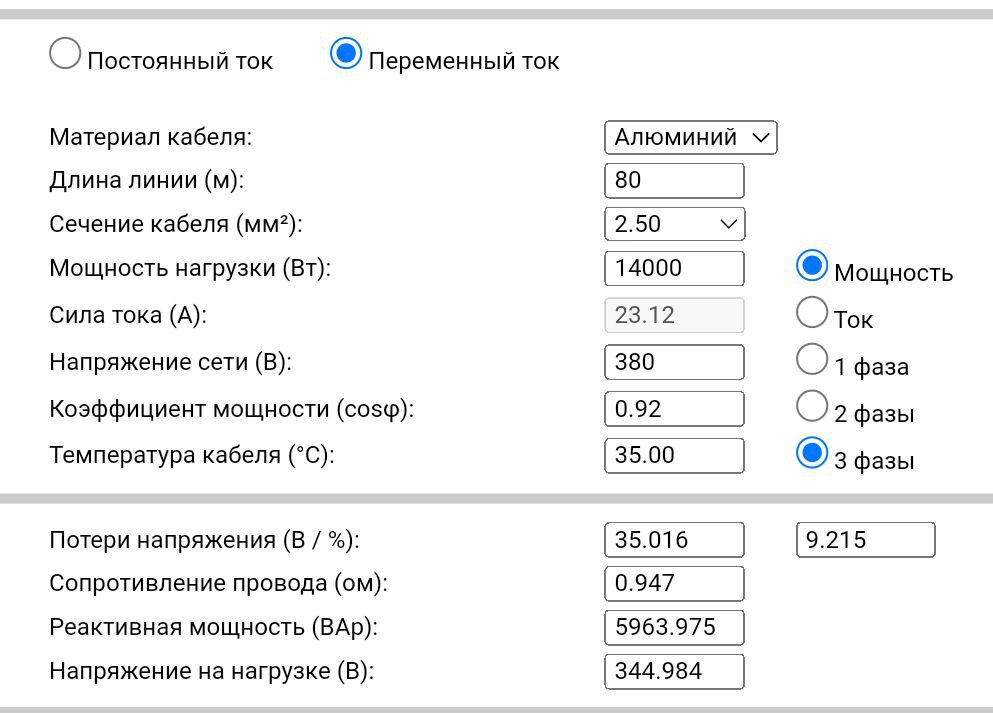

Тогда и 2.5 хватит
Viktor
Нет
Aleksandr
9% потерь, в пределах нормы
Viktor
Падение обычно в 4-5% нормируют
Mihail
6мм2 это оптимально.
Viktor

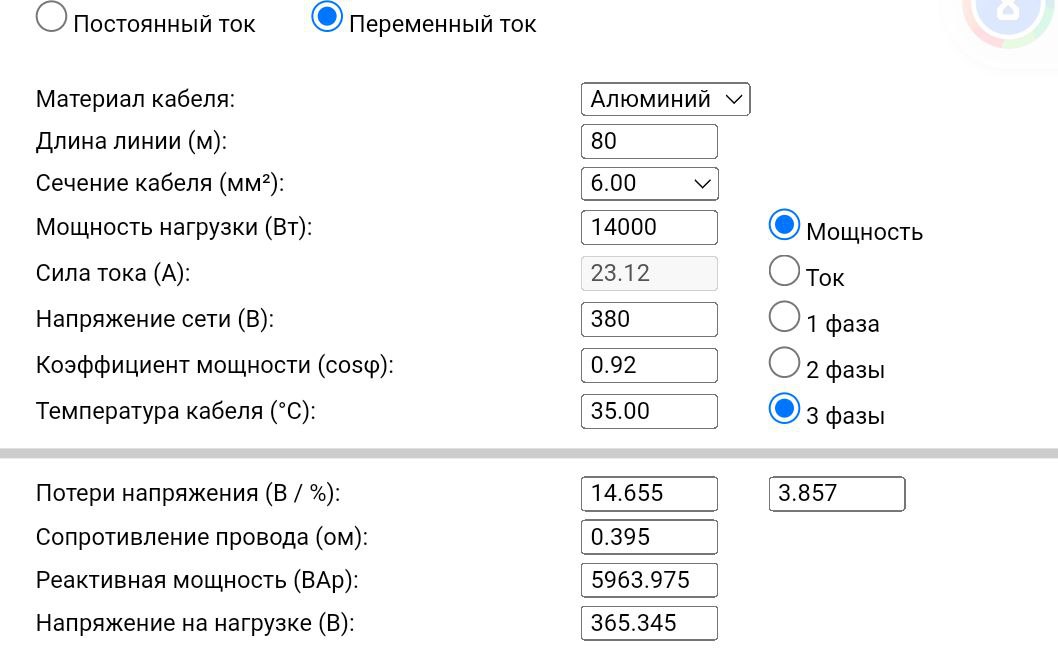

3.857 %
Anonim

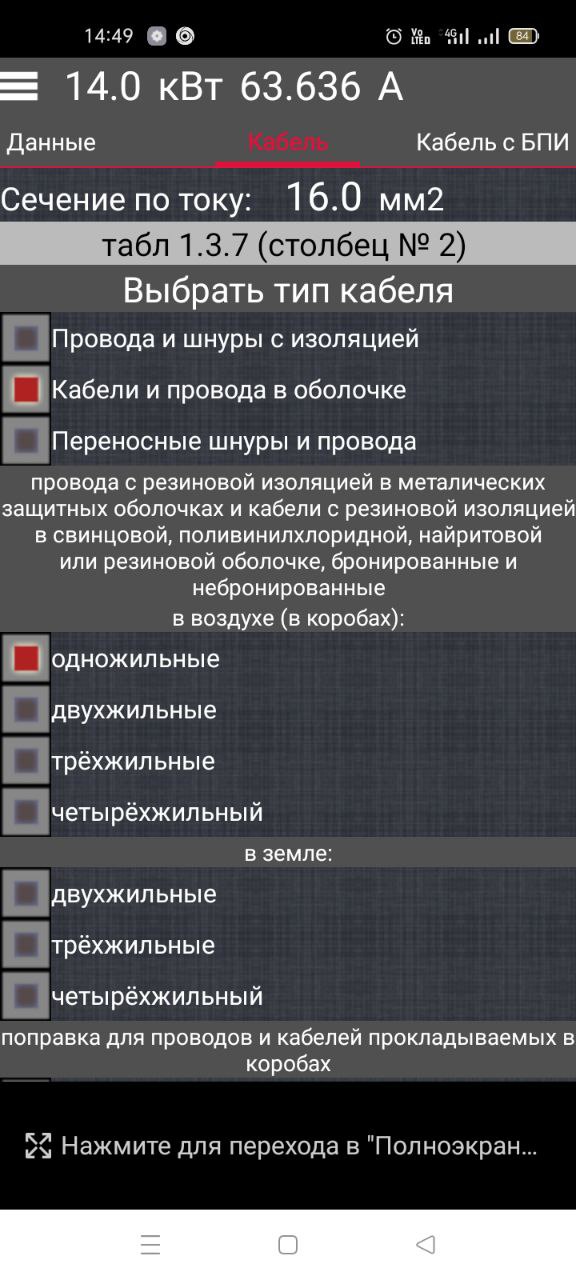

У меня 16мм.кв. посчиталось.
Aleksandr
Бля, согласен
