Можно ли в лотке 20см укладывать 2 ввода 5*25мм² и внутрянку: 3*2.5мм², 3*1.5мм², 1*6мм² ОСУП. Нет ли запретов с точки зрения правил? Не будет ли наводок?
Можно ли в лотке 20см укладывать 2 ввода 5*25мм² и внутрянку: 3*2.5мм², 3*1.5мм², 1*6мм² ОСУП. Нет ли запретов с точки зрения правил? Не будет ли наводок?
Комментарии: 12
Kolya
если ввода не взаиморезервируемые - можно. Не будет наводок
Oleg
Вводы идут к ВРУ, в котором подключены к АВР
Kolya
нельзя в одном лотке без перегородки. Или отельный лоток или хотя б нормальная перегородка, огнестойкая.
Oleg
Один лоток под 2 ввода, один - под внутрянку?
Kolya
один лоток на первый ввод (можно добить лоток внутрянкой, ДСУП и пр) второй лоток - на второй ввод (можно добить лоток внутрянкой, ДСУП и пр)
Oleg
А расстояние между лотками регламентируется или можно рядом?
Kolya
да, есть норматив. В сетях 0.4кВ - вроде 100мм достаточно
Oleg

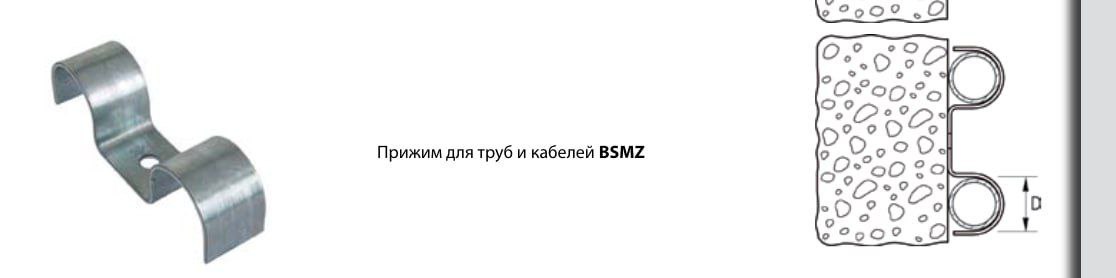

Значит по потолку вместе 2 ввода 5*25мм² нельза крепить рядом, например с помощью скоб?
Kolya
верно. На расстоянии 30мм нельзя 2 взаиморезервируемых ввода крепить на скобы. Особенно, когда кабель 5*25 - это технически очень сложно даже. Может ну его, такие ввода кидать? Берите что попроще: 12В на камеру видеонаблюдения, КПС на какой-нибудь пожарный прибор. Там можно скобами, можно рядом
Oleg
Такие вводы хочет заказчик (рассчитаны по нагрузке), а проекта ещё нет, прикидываю как лучше крепить.
Oleg
1. Можно ли использовать проволочный лоток под кабели сечением больше 16мм² 2. Имеется в виду нельзя в одном лотке 2 взаимнорезервируемых ввода больше 16мм² ? 3. Если прокладываем в одном лотке >=16мм² и внутрянку, нужен ли отступ в 1 диаметр наибольшего кабеля?
Kolya
1. Можно. 2. Нельзя любые сечения 2-х и более взаиморезервируемых вводов в одном лотке. 3. Не нужен отступ. Заполняйте лоток по нормативу. Вроде максимально для сетей 0.4кВ - это не бОлее 30% чистого сечения кабелей в изоляции против сечения лотка.
