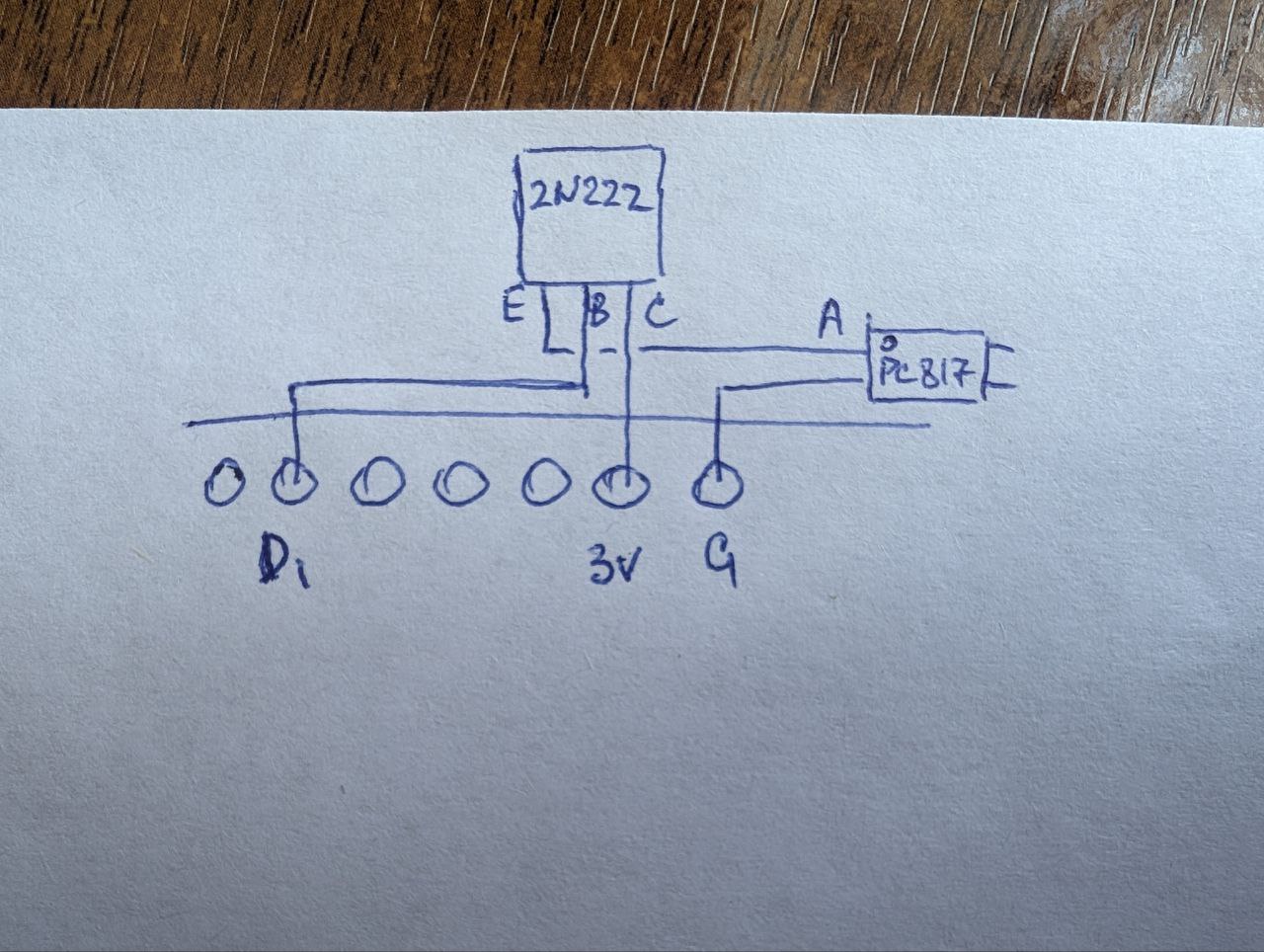

Правильная ли схема? Оптопара напрямую от esp8266 не работает, т.к. на GPIO слишком слабый ток. Если я хочу добавить в схему транзистор, который будет подавать на оптрон ток с пина 3.3v, я правильно изобразил схему подключения? (Резисторы не рисовал, добавлю на месте)
Комментарии: 6
Unsupported
неправильно. надо так: 1) эмитер на gnd 2) в базу резистор 3) оптопару в коллектор катодом, а анод на питание и обязательно через токоограничительный резистор!
Byte
Но вообще — очень странно, 8266 выдаёт до 12мА на пин. Для 817 это за глаза.
Nikolay
Перерисую - покажу Ну, реакция оптопары есть, но между коллектором и эмиттером сопротивление ниже 78 Ом не опускается
Nikolay
Вопросик! "Оптопару в коллектор катодом" и "анод на питание" Коллектор же подключен к питанию. Или мы о разных вещах?
