появилась задача управлять нагрузкой на вводе путем мониторинга токов на фазе, при превышении 610А отключать часть нагрузки с фазы. подскажите, какие датчики подойдут для реализации?
появилась задача управлять нагрузкой на вводе путем мониторинга токов на фазе, при превышении 610А отключать часть нагрузки с фазы. подскажите, какие датчики подойдут для реализации?
Комментарии: 23
Evgeniy
Какой-нибудь монитор сети + трансформаторы тока + ПЛК Можно просто трансформаторы + ПЛК
Vitaliy

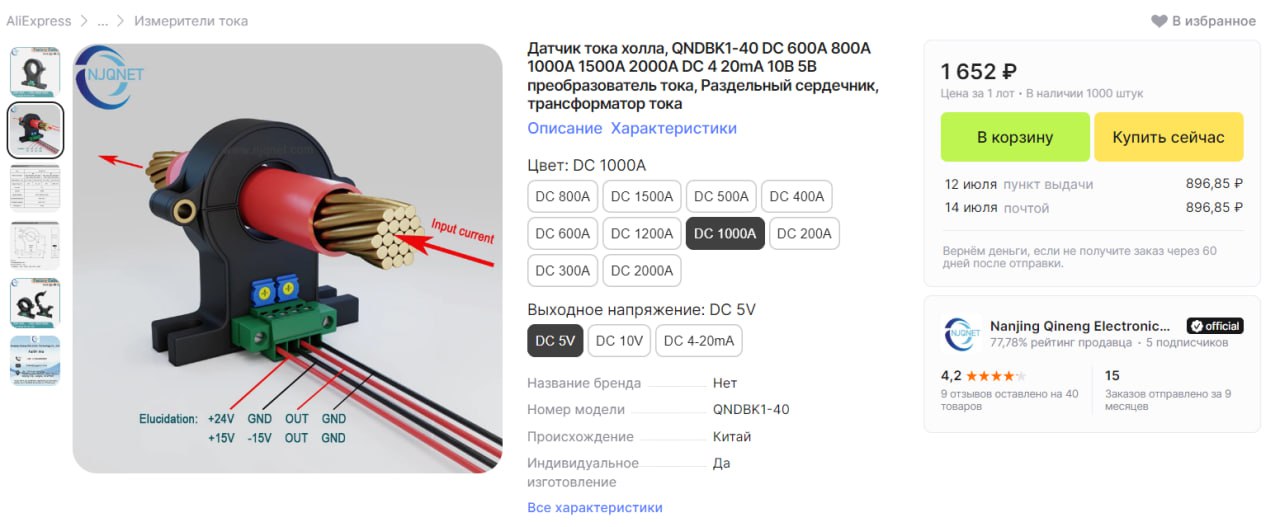

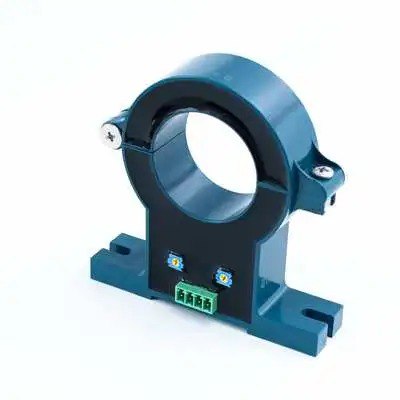

думал что-то типо такого на каждую фазу, плюс трансформатор
Evgeniy
Так это он и есть
Aleksandr
А точно плк это дожно делать? Куча решений релейных
Vitaliy
заказчик хочет так. норма 600А, больше 610 - снимаем часть нагрузки, меньше 580А - возвращаем, нагрузка разделена по 3 реле на каждой фазе. может поэтому решили через пр200
Nikita
Если токи большие,1 реле вырубается, соответственно фаза без нагрузки,так? Перекоса не будет? Или я что-то не так понял?
Vitaliy
В этих вещах не специалист, какой там будет перекос
Nikita
Перечитал требования заказчика,понял Извиняюсь))
Oleg
Написано по 3 реле на каждой фазе, значит всего 9, или три контактора, отключаем три реле (одно на каждой фазе, один контактор). Но в логике автора есть нюанс. Если обрубить нагрузку, то она упадёт до состояния "врубить обратно", желательно промерить сколько нагрузки вырубили, вычесть эту нагрузку из желаемых конечных 580 А, которые должны получится после включения, и поставить таймеры задержки на обратное включение.
Nikita
Можно вычислить нагрузки каждой группы,и задать логику При таких токах выключить такую группу,при таких включить
Oleg
Ну это зависит от характера нагрузки, сейчас измерили там на линии 50 кВт, завтра замерили, а там на линии 100 кВт. Да и чем не устроил вариант - запомнили нагрузку в переменную, выключили реле, из запомненной вычли текущую, а потом из желаемой на включение вычесть результат
