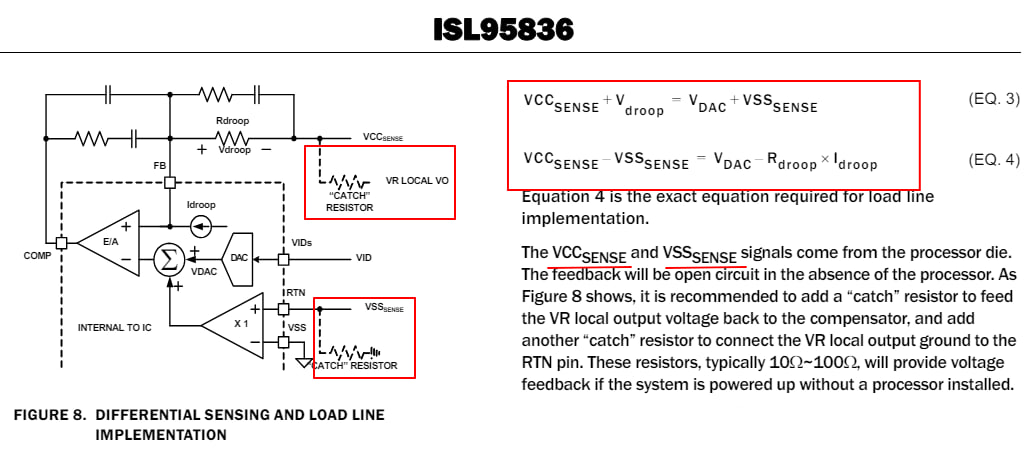

Уважаемые участники группы, прошу вашей помощи, подскажите нормальная ли это работам ШИМ? Ситуация такая: есть плата с двумя фазами питания процессора. Процессор i5-2320. ШИМ ISL95836 так вот обе фазы скачут так когда процессор установит напряжение 0,7-0,85v, а если напряжение поднимается до 1,1 то осциллограмма выглядит уже красиво)) мосфеты там сдвоенные z910 снял, проверил - исправные. Шим поменял, но результат тот же. Но что интересное одна из фаз может отображать ровную осциллограмму, а вторая вот так "моросить" , при этом если нагрузить то и 2я фаза начинает "красиво" работать. Приходилось ли вам наблюдать такую работу шим где нибудь и когда нибудь? Я лично такое впервые вижу и не пойму нормально это или нет И ещё вопрос, многие пишут, что эту шимку можно загнать в тестовый режим убрав резистор с 18pin и тогда будет статичное напряжение на фазах, включая фазу ГПУ. Так вот у меня напряжение подскакивает до 1,1 и сразу идёт на спад, т.е. не держится ни CPU ни GPU. А в datasheet микросхемы указано что при снятии процессора чтобы система работала нужно установить 2 резистора подтяжки по обратной связи, ввиду того что обратная связь штатно идёт из процессора. Но никто нигде об этом не упоминал на форумах, так ли это?
Комментарии: 28
Andrzej
Так а что с ноутом то.? Не работает как должен?
Andrei
Периодически самопроизвольно перезагружается, чаще если дать стресс-тест какой нибудь, но иногда может перезагрузиться и без нагрузки, в обычном состоянии Не могу поймать эту проблему, т.к. работает, работает, бац, перезагрузка...
Zar116
термопаста и прокладки ( или laird ) все заменены?
Anton
Туда лаирд положить дороже, чем сам проц небось стоит
Andrzej
Ну по мне, так нормально там все на осцилографе
Andrzej
Проц другой подкинь
Andrei
С температурой проблем нет, выше 75 не было. Это так же уже было сделано, проблема осталась
Anton
Транзисторы местами в фазах не менял?
Andrei
Хаб менялся 3 раза)
Anton
Золотой новутбух
Zar116
вот оно как.
Andrzej
Ну да, там мать дешевле этих хабов стоит
Andrei
Проблема как была так и осталась Это не совсем ноутбук, материнок таких нет
Andrzej
А что там? Моноблок?
Andrei
Да
Andrzej
А что за мать?
Andrei

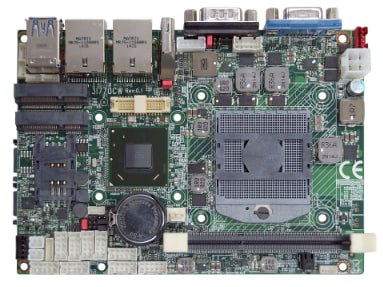

3I770CW
Andrzej
Ясно. Это чёт промышленое походу
Andrei
Думал об этом, но не сделал, попробую...
Max
Память меняли?
Andrei
Да, 3 разных планки DDR-тестером сокет проверен, все светодиоды горят при любым нажатиях будь то на сам сокет или слот ОЗУ.
David
Была похожая ситуация. Что только не делал. Вылечилась заменой сокета.
Andrei
Сокет так же менялся )
Zar116
и БП меняли ?
David
А проц на пенек не пробовали поменять?
Andrei
От родного БП и от ЛБП поведение одинаковое. В данном случае сейчас использую именно ЛБП Хорошая мысль, не пробовал, но надо поискать
Zar116
в Биос можно частоты убавить ?
Andrei
Посмотрю завтра, попробую, спасибо за идею
