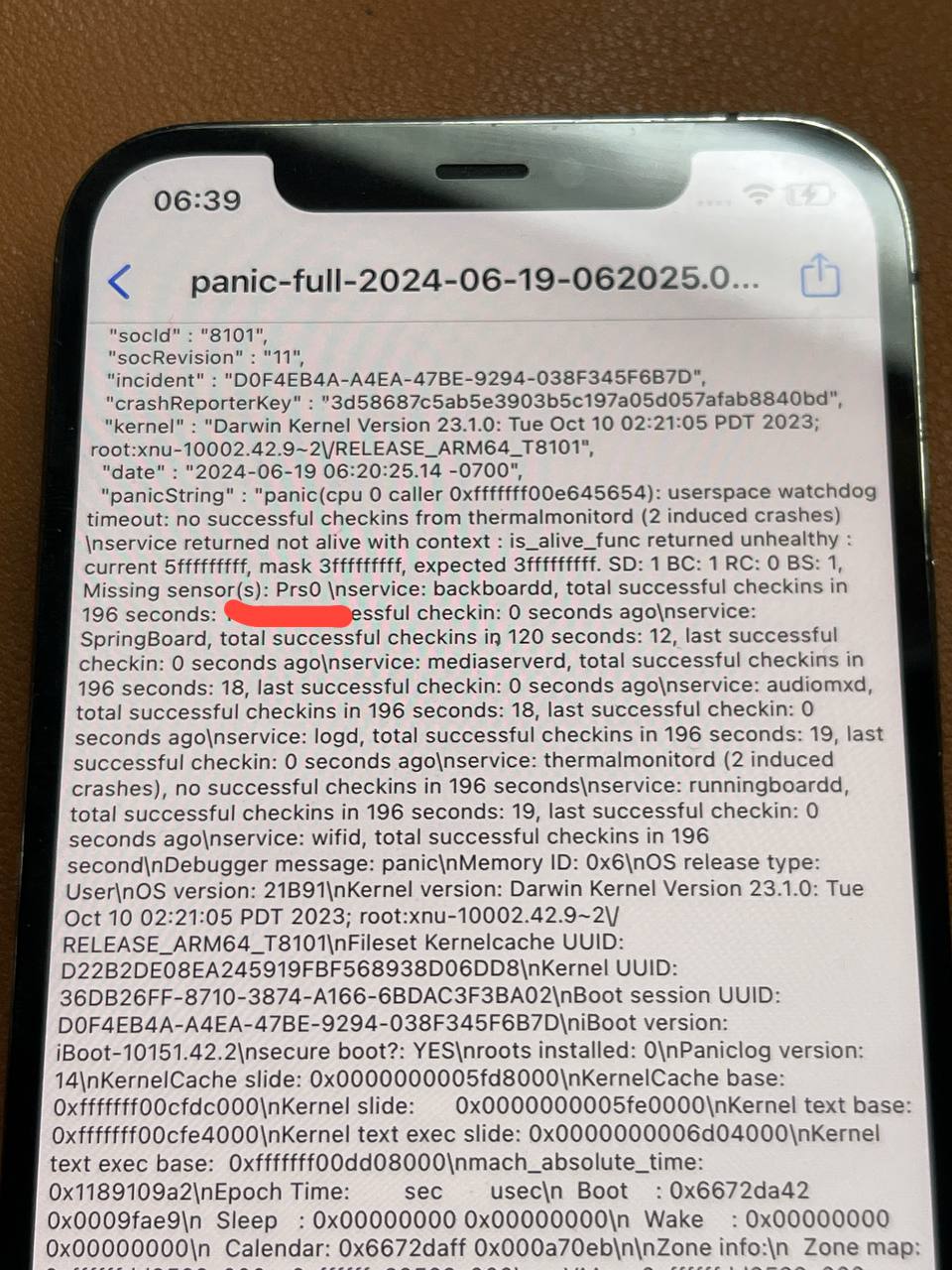

Ребят тут только барометр ошибку выдает или еше какая есть,подкинул на другой корпус,идеально перекатал,линии eiher которые с коннектора ,не в обрыве.Что еше мешает нормальной работе?
Ребят тут только барометр ошибку выдает или еше какая есть,подкинул на другой корпус,идеально перекатал,линии eiher которые с коннектора ,не в обрыве.Что еше мешает нормальной работе?
Комментарии: 11
Yaroslav
А напряжения поднимаются на этих линиях?
Karakolfixer
не замерял
Yaroslav

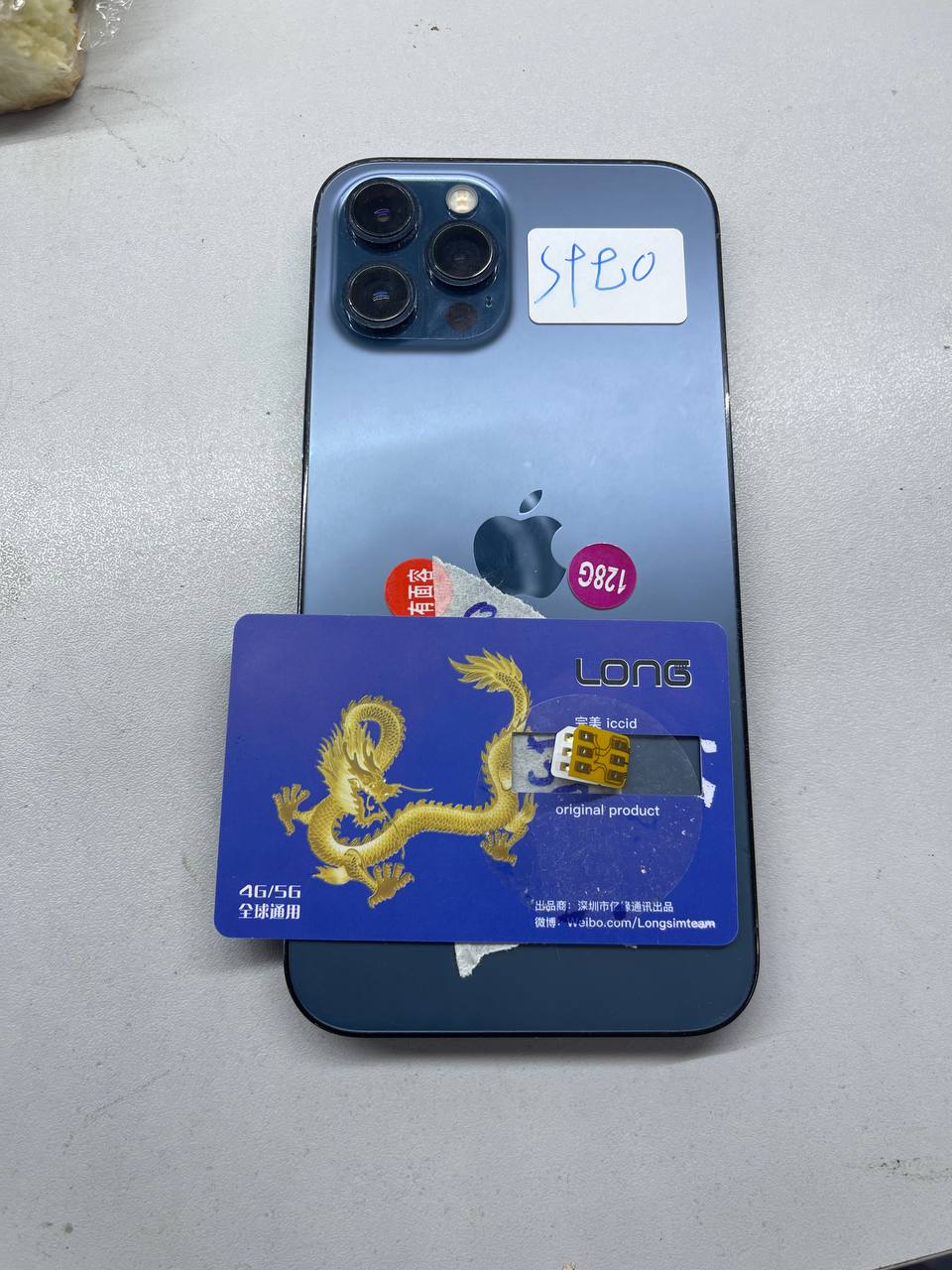

Ок. Нужно обратить внимание на scl и sda. У Вас по фото 12 серия. На них должно уверено подниматься 1.2v
Karakolfixer

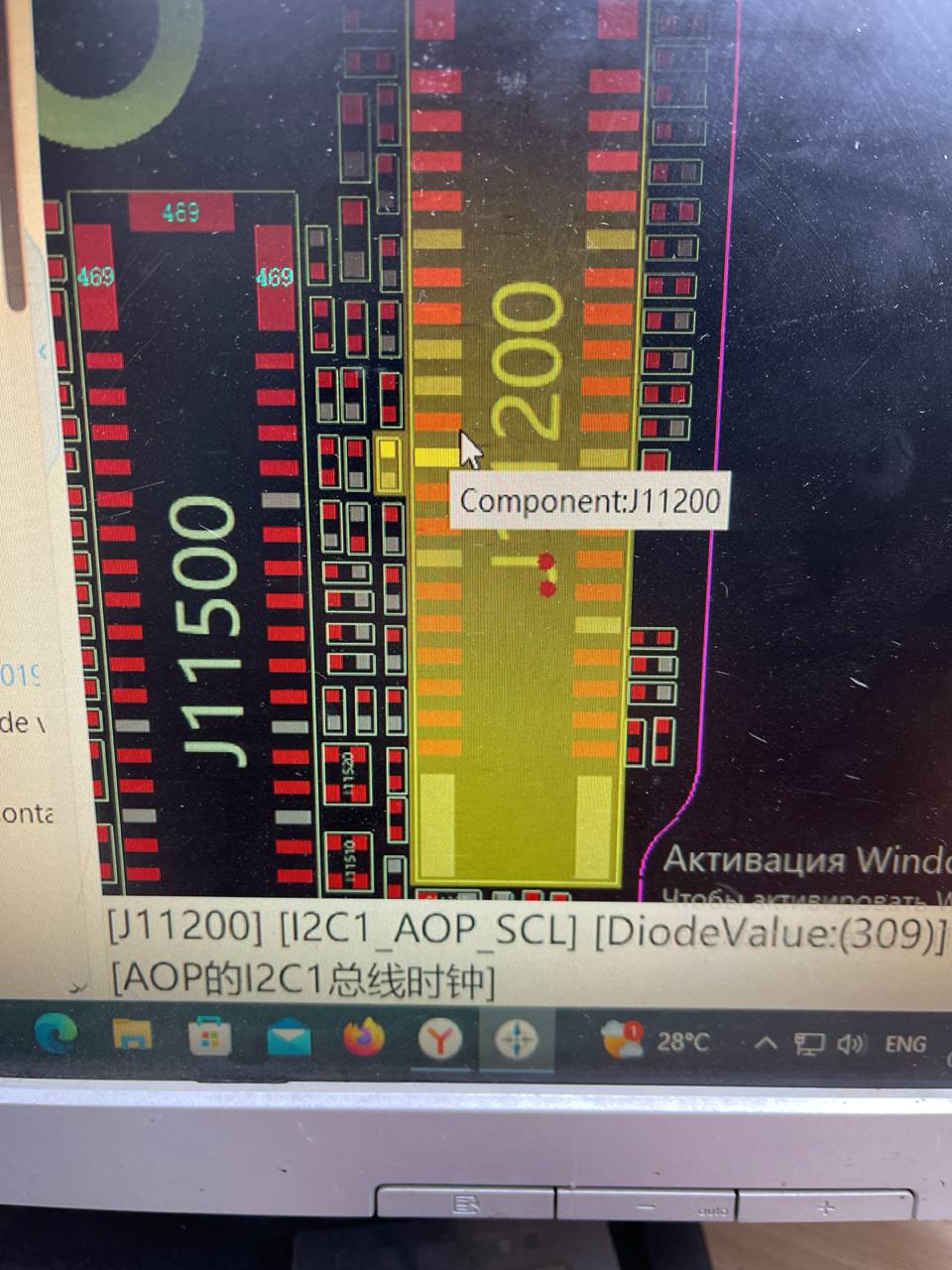

а вообще какая микросхема отвечает за барометр и где она находиться или какой номер микрухи.На коннекторе две линии барометра именуемые eiher ,но не они не sda scl или как?
Yaroslav
Смотрите. Барометр - это датчик на нижнем шлейфе. Он подключается к плате. Получает питание 1.8v и обменивается с процом по sda и scl, напряжение по этим линиям 1.2v ( с 12 серии, ранее было 1.8). Массой пренебрегаем, с ней все понятно. Итак, мы имеем обмен по i2c, в которой проц - мастер, а барометр - слейв. Вы наверное видите закономерность, а именно, перезагрузка каждые 180 секунд, что является интервалом опроса мастером слейвов висящих на i2c. Нет ответа от слейва, мастер перезагружается и снова опрашивает. Вывод. По какой то причине проц не получает ответ от барометра. Причина 1 - нет питания 1.8 оно же основное Причина 2 - есть еще один неисправный слейв на этом квадрате, который тянет линию « к земле» Причина 3 - пробитый порт scl или sda в проце
Karakolfixer
так все четко и грамотно расложили,а может быть отвал проца или кп основного ?
Yaroslav
Не отвал проца, а именно пробитый порт в нем. Можно поиграть снижением сопротивления подтяжки или прожигом линии
Karakolfixer
Забыл дописать предисторию;пришла не заряжайкой и презагрузом,но паник был связанной с гидрой,поменял гидру теперь ,паник на барометр
Yaroslav
Гидра висит на другом квадрате, но… яб ее заменил на всякий еще раз и все же проверил питания по дате и клоку
Karakolfixer
привет Ярослав,кроме этого кондера нет другого компонента на котором можно замерить напругу,если отстегнуть шлейф ,напруги поднимуться?
Yaroslav
Да
