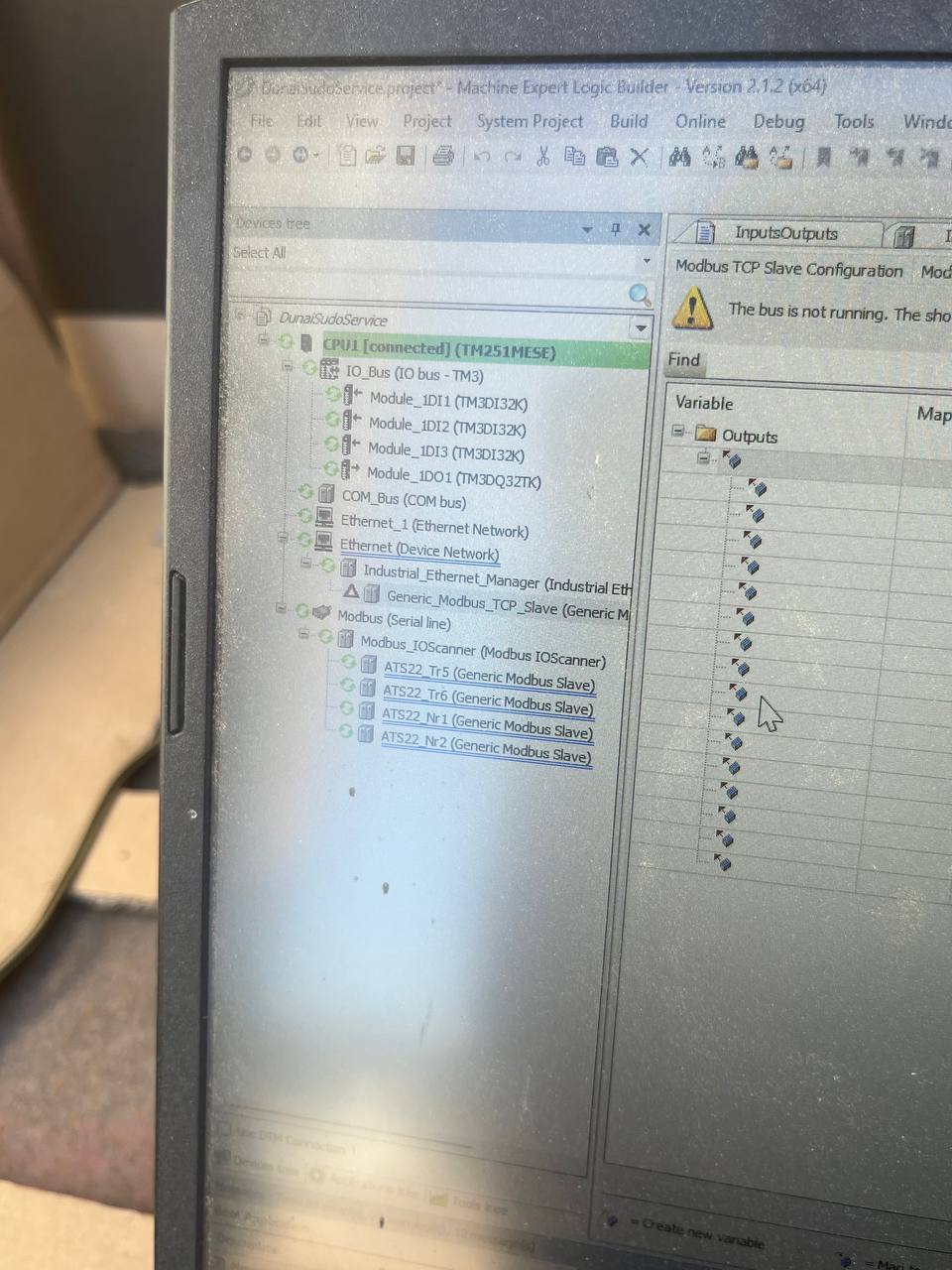

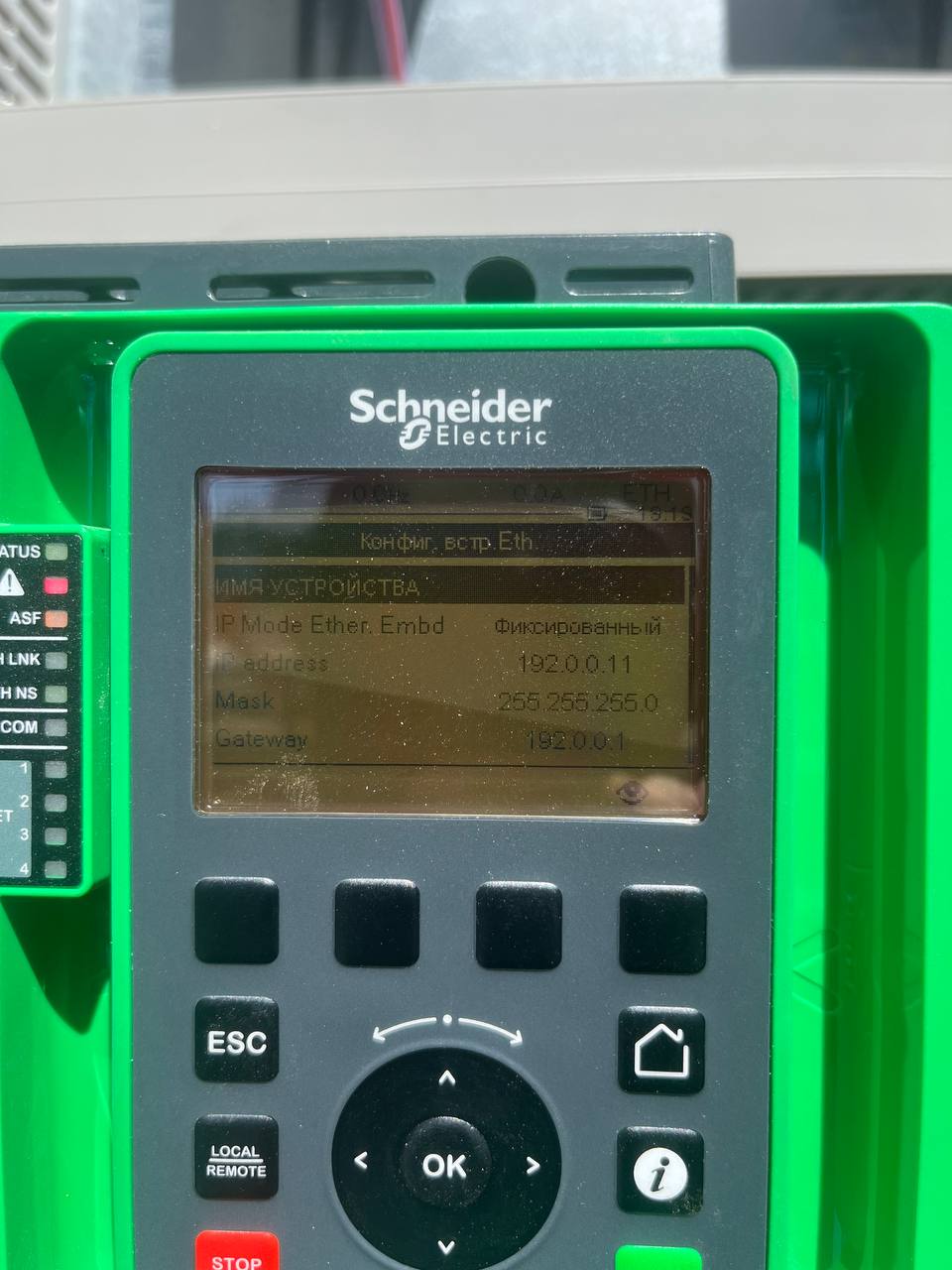

Кто знает как настроить ATV630 чтобы задавать частоту через ethernet? Добился вот такого эффекта. Но частоту хз как ему скормить
Кто знает как настроить ATV630 чтобы задавать частоту через ethernet? Добился вот такого эффекта. Но частоту хз как ему скормить
Комментарии: 24
Sherzod
Попробуйте тут поискать
Evgeniy
Если через Dtm, как у вас на скрине. Подключайся к приводу и настраивай карту обмена переменных
Iiy
А если просто через модбас тср ip чтобы модбас пуллом управлять
Evgeniy
Если как стороннее устройство Modbus TCP подключить то можно просто абсолютные адреса параметров привода использовать Сейчас покажу Как стороннее даже лучше, карта у Алтиваров одинаковая, можно любой Алтивар в перспективе подсунуть Но не будет кучи плюшек, в том числе Онлайн настройки привода через ПЛК
Iiy

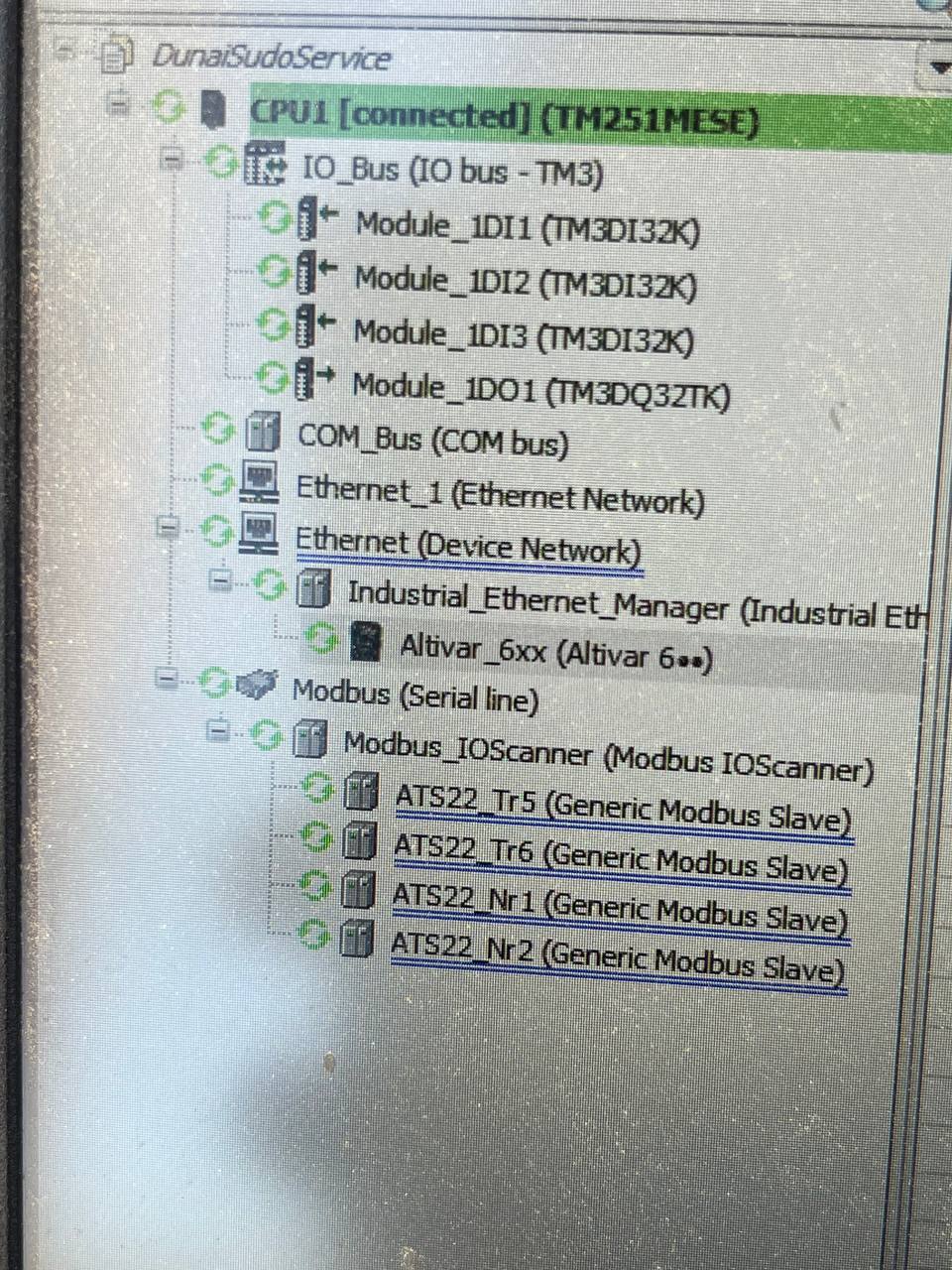

Та это пофиг. Просто нужно чтобы управлялся Это я добавил Здесь вот так
Evgeniy

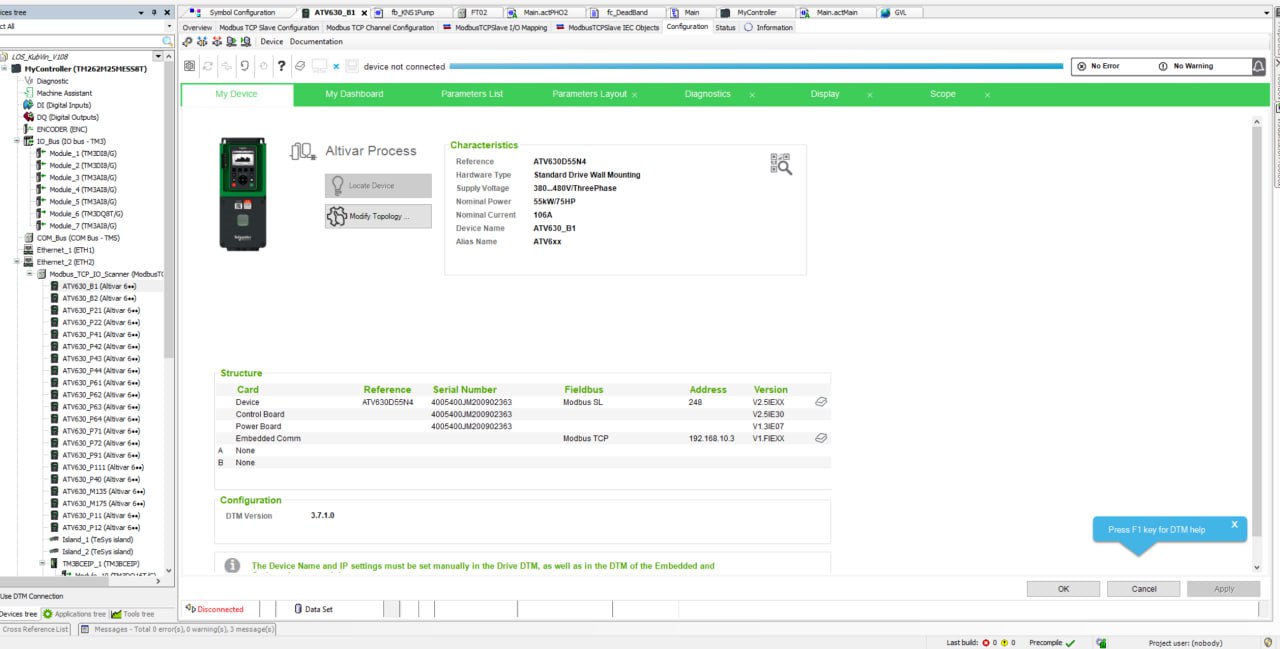

У тебя сейчас добавлен привод через DTM драйвер. Там есть онлайн конфигурирование привода. Т.е. в режим работы системы можно подключаться и настраивать привод
Iiy
Это слишком сложно У меня есть терминал (экранчик)
Evgeniy

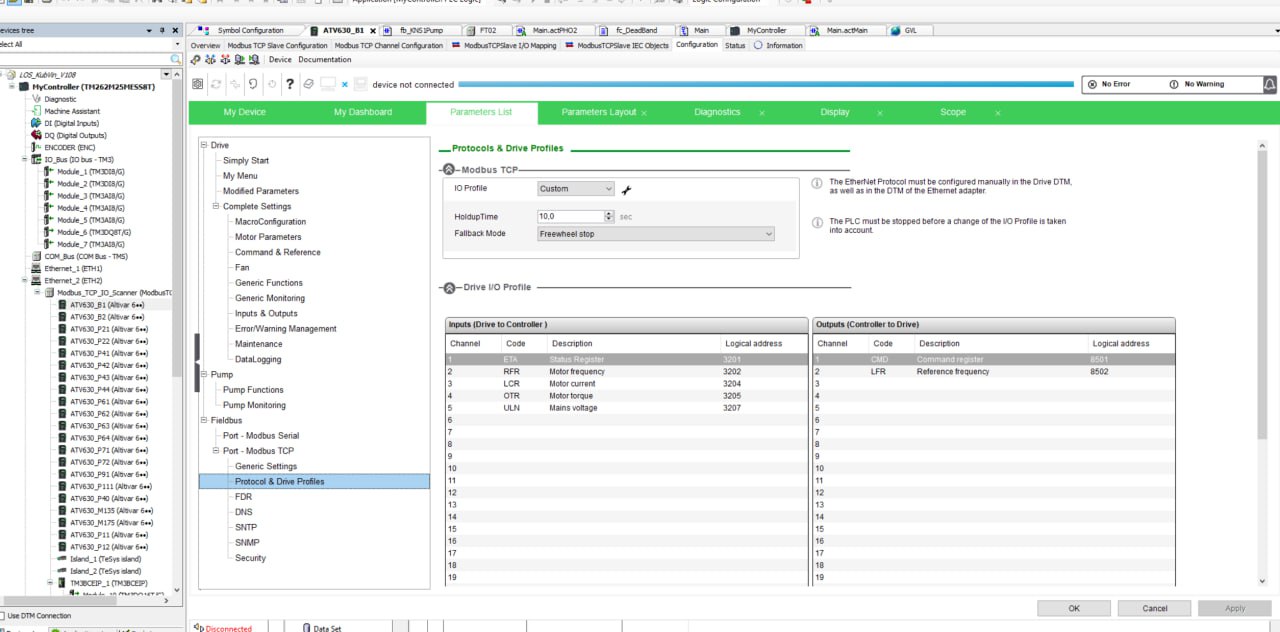

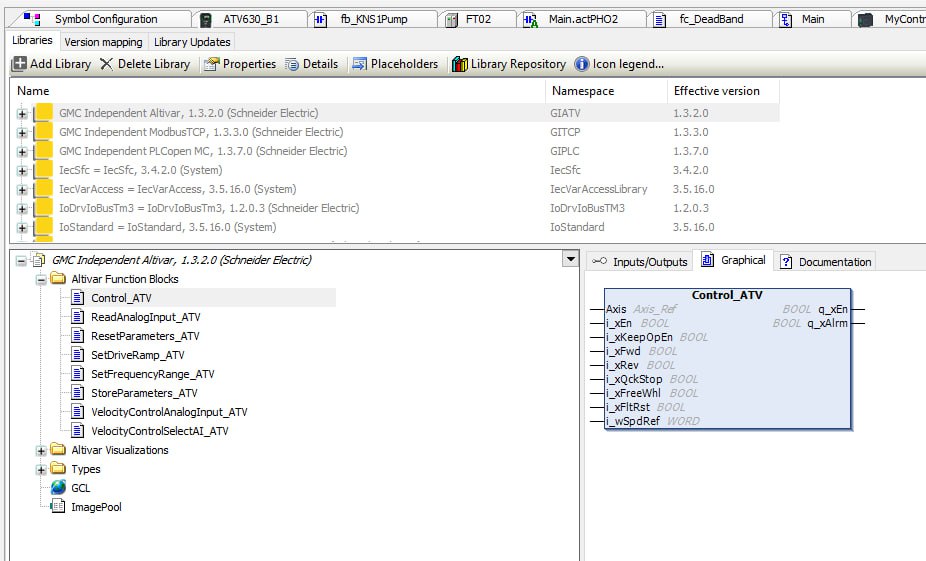

Нужно подключиться и сформировать карту обмена По умолчанию она другая В качестве задания используются Об/мин Это я уже под себя делал В таком варианте доступно куча сервисов и плюшек, в том числе FDR(Fast device replacement) ПЛК хранит настройки привода у себя и в случае выхода из строя, выгружает их на новый, нудно только сетевое имя новому такое же задать Но структуры DTM жрут память проекта и нагружают IDE, когда много приводов в проекте он начинает подтупливать Преимущество еще в том что можно использовать готовый ФБ который сам работает с структурой привода и формирует слово управления и расшифровывает слово сотояния Сейчас скажу как проще 1 Меняй канал управления Ref1 на работу по сети Ethernet
Iiy

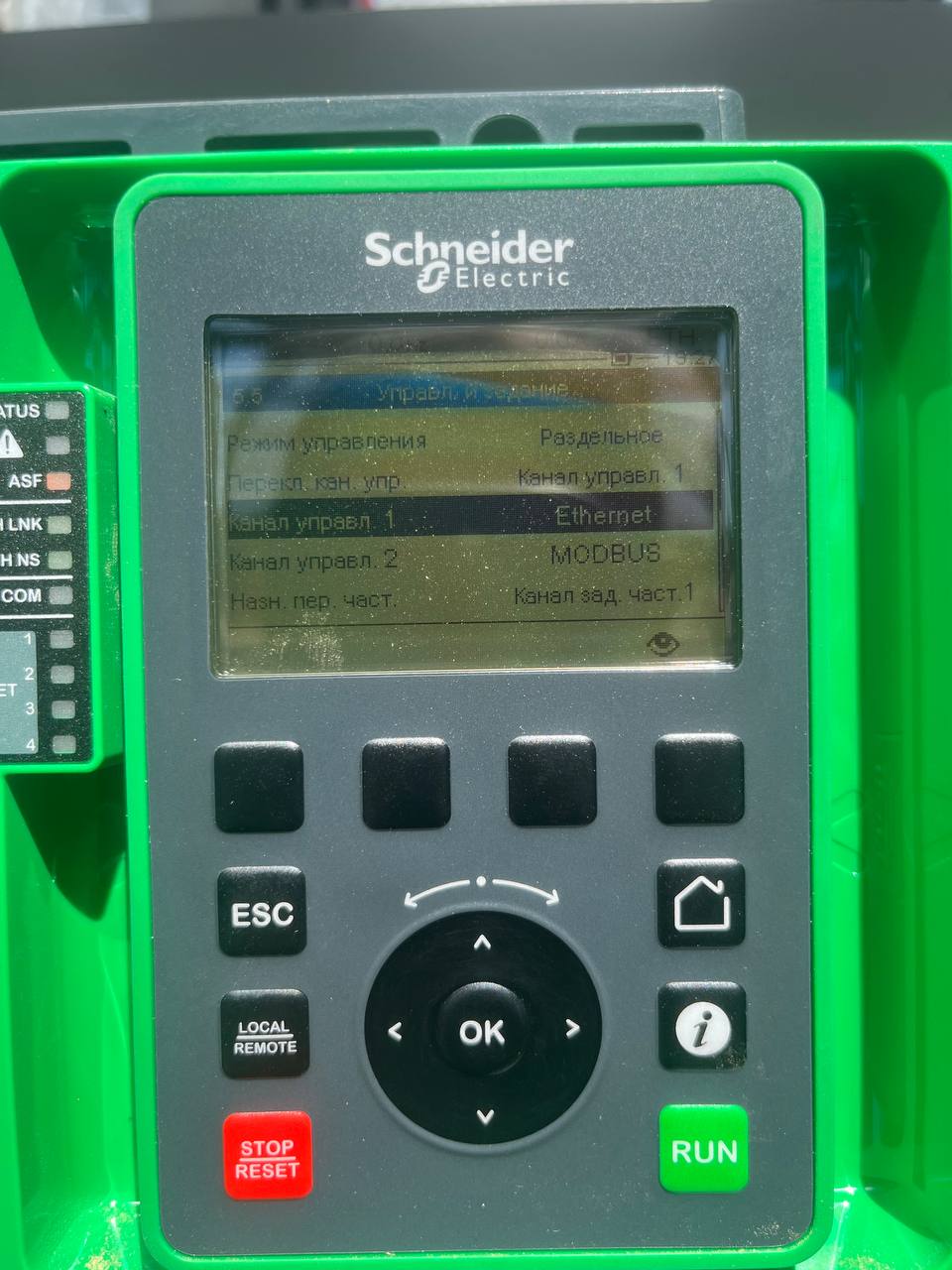

Это?
Evgeniy
Если управление с декретов а задание по сети, тогда нужно выставить раздельное управления, я не помню имя параметра и в ref1 задать Ethernet, а в Cd1 задать дискреты
Iiy
У меня все по кабелю
Evgeniy
Ага и раздельное уже стоит
Iiy
У меня только езернет кабель подключен Мне нужно и запускать и задавать частоту по modbus tcp ip
Evgeniy

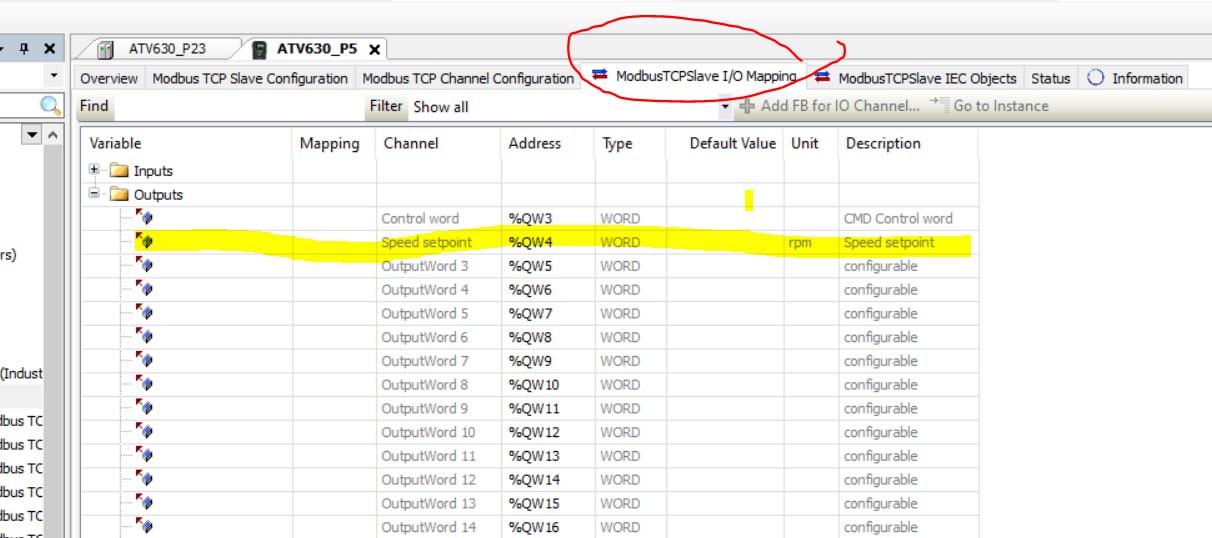

Если ничего не менять, то вот тут задание скорости. По умолчанию в об/мин
Iiy
Ничего не менять в настройках альтивара?
Evgeniy
В программной части когда добавил его на шину
Iiy
Но я пробовал туда писать значения - ничего не пишется
Evgeniy
Видать что-то с настройками привода намудрил. Там всего-то нужно управление совместное и канал управление 1 на Ethernet поставить
Iiy

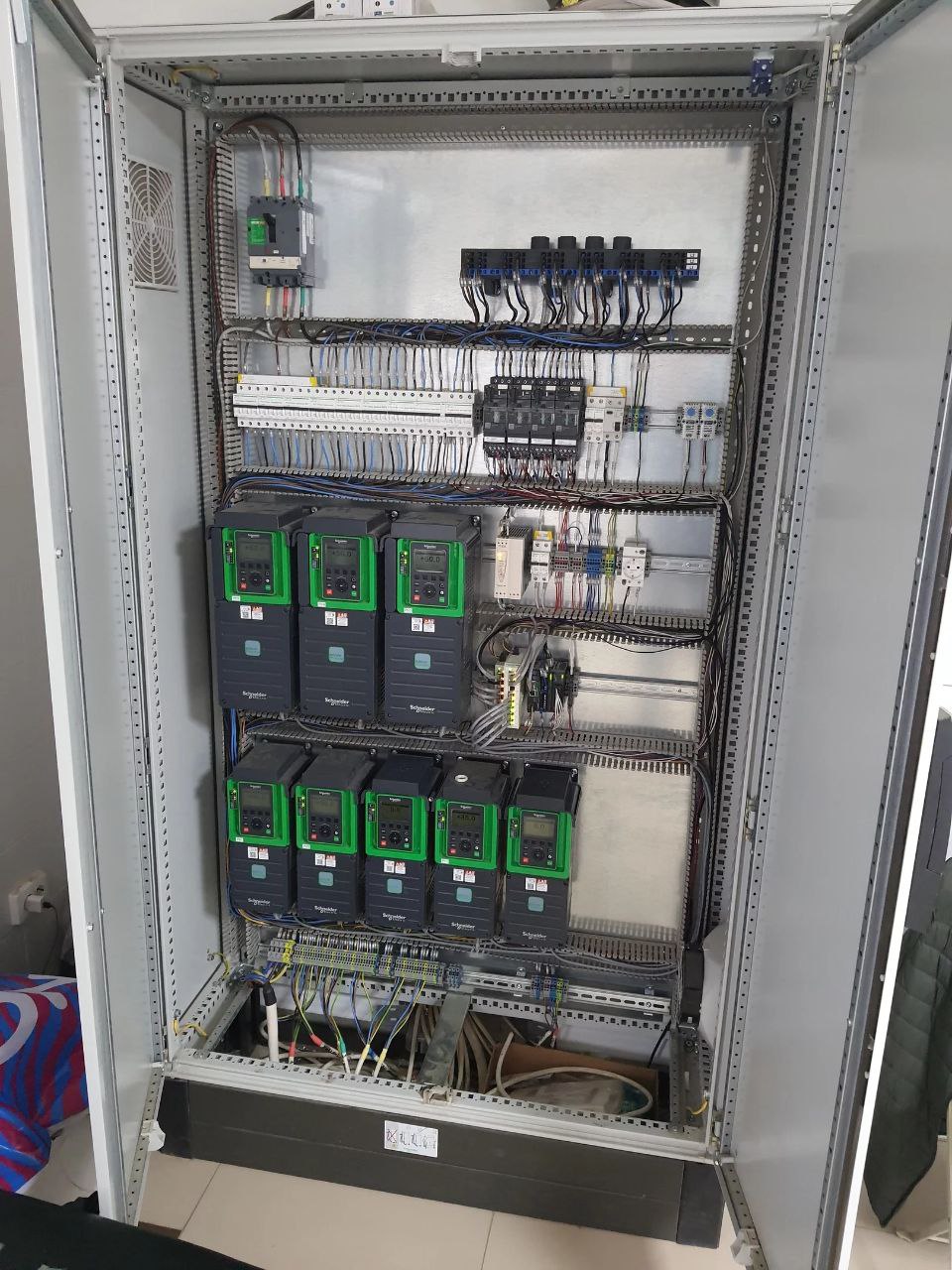

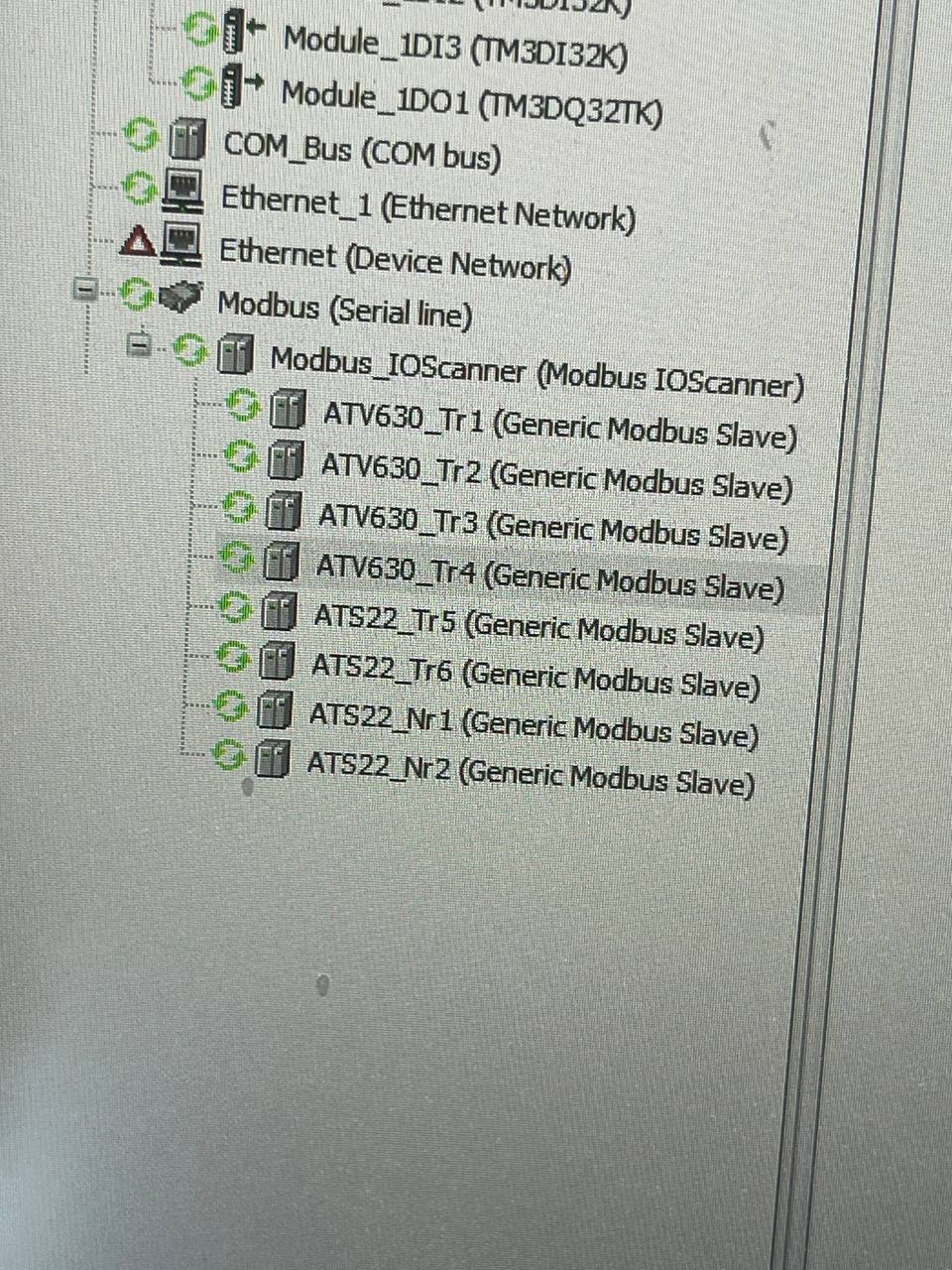

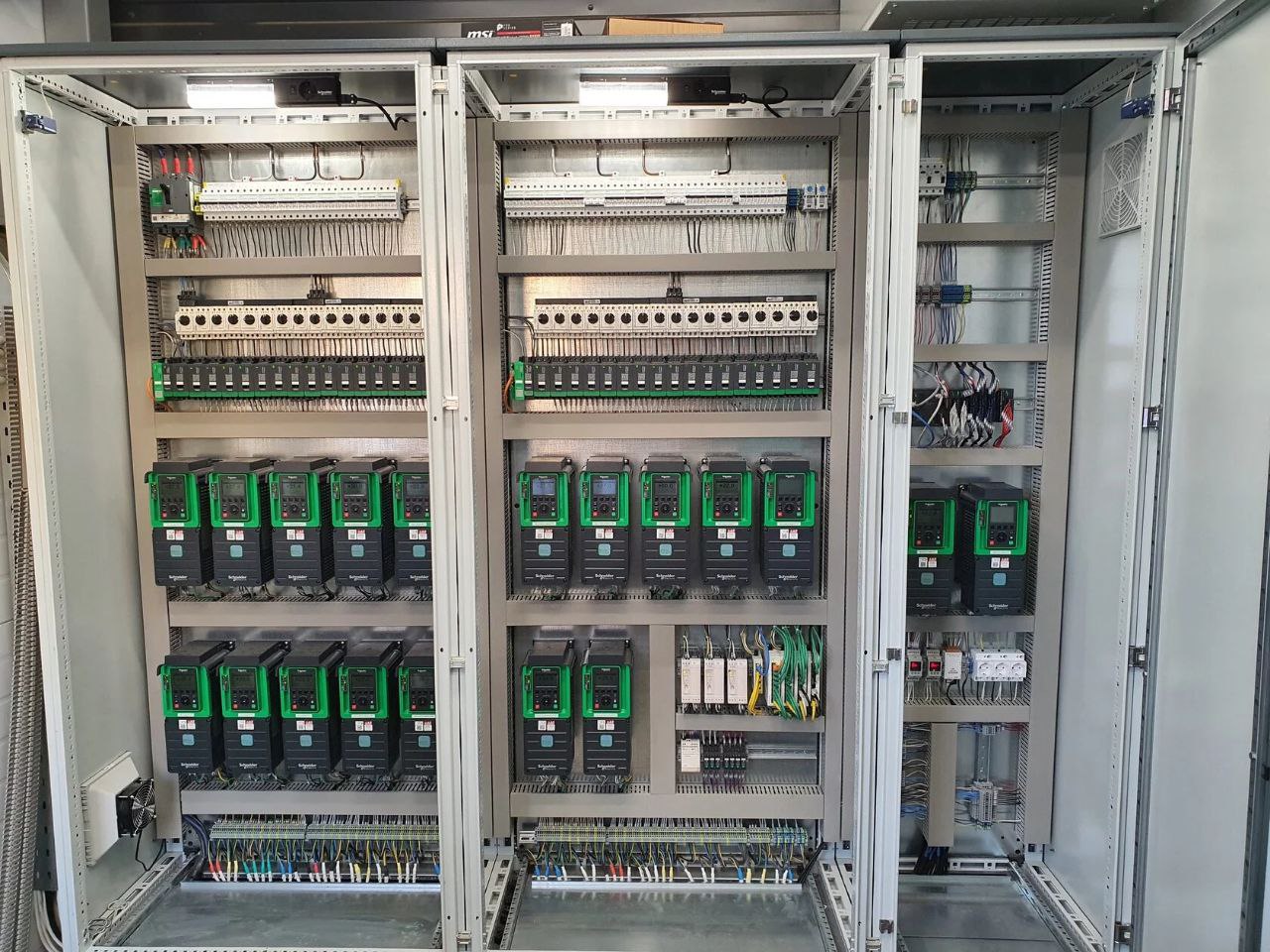

Короче задрало меня это всё. Взял я переподключил управление на патч панель modbus serial да и всё. Нахрен тот езернет здесь 8 устройств в сумме, modbus IO scanner справляется на ура
Anonim
Слабак)
Iiy
Время нету, я в порту работаю. За то теперь все ОК, регулируется. Осталось найти слово управления по какому адресу чтобы читать ошибку и запускать/останавливать привод
Anonim
Подключись через SoMove к частотнику и задай адреса используемым переменным, как Евгений советовал. Через модбас пул проверь. Если не работает, смещение +-1 в адресации.
