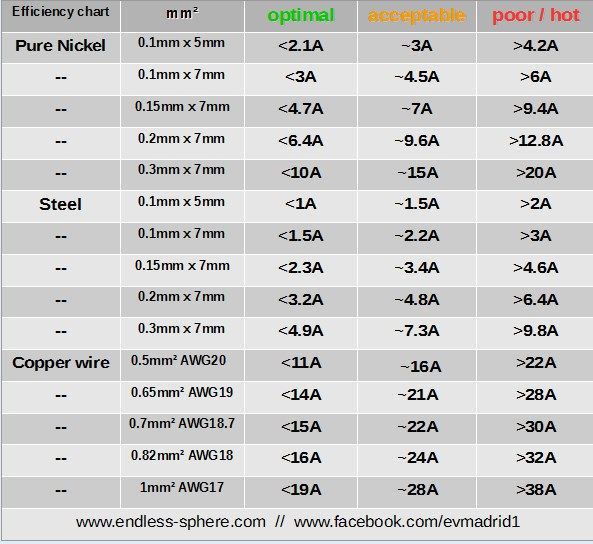

Доброго дня. Нужно коммутировать мощную нагрузку, напряжение 20-30 вольт, сила тока 40-60 ампер. Габариты ограничены, возможность теплоотвода тоже. Т.к. не требуется управление с большой частотой планирую использовать связку MOSFET + реле, при включении нагрузки MOSFET открывается первым, а потом замыкается реле, отключение в обратном порядке, сначала размыкается реле, потом закрывается MOSFET. Реле работает без искрение, а MOSFET при переключении не успевает нагреться. Насколько можно уменьшить требования к току реле при использовании данной схемы? Меньше токи реле - меньше габариты. Т.к. реле работает без искрящих контактов и по идее основное ограничение - сечение проводников реле чтобы они смогли выдержать большие токи, а также площадь соприкосновения контактов. Интересен опыт и мысли участников насчёт этого.
Комментарии: 18
Hells
Бред. Жирный мосфет почти не будет греться при таких токах. Реле если ставить то последовательно, для безопасности. Вдруг эта цепь нагревателя или ещё чего.
Fait
На напряжении 5-12 вольт жирные мосфеты работают прекрасно, практически не греются. Выше 16 вольт уже становится веселее. Буду благодарен, если порекомендуете конкретные мосфеты.
Firelander
а какая проводимость мосфета и чем управляется?
Dimon
ставьте тиристор мощный))
Fait
P канальный, управление через оптрон. N канальный не получается поставить.
Alexandr
Можно фотодиодом типа tlp3914 или pvi1050 и N-MOSFET Только посмотреть, что там актуальное на её замену есть
Vasil
А что происходит на 16В? У них характеристика практически неизменна, потому на на нагрузке падает большая часть напряжения. https://www.chipdip.ru/product/irf1405spbf хотя бы вот
Hells
Поскольку частота переключений не важна, то открываете любимый магазин. Фильтруете 50-100в и наименьшее сопротивление канала. У меня например лежит немало hy5012 от моноколес. 300A 125в 3мОм Парочка таких даст всего 5вт тепла.
Fait
Ок, спасибо за совет, куплю несколько разных, проверю как себя ведут под нагрузкой.
Zoog
Сильно зависит от качества реле - если там сопротивление контактов 0,1Ом - я не шучу, см. ДШ - можете сами посчитать, что будет на постоянном токе. С другой стороны - мосфет/пачка их на 1-2мОм будут меньше по габаритам и скорей всего не то чтобы серьёзно дороже гибрида. И да, если контакт замыкается без искры, то микросварки не происходит и сопротивление сильно выше будет - вплоть до макс. нормируемых значений. Что значит "выше 16ти"? Мосфету по фигу, сколько на нём в закрытом состоянии....
Fait
Спасибо, есть над чем задуматься. Заказал партию для эксперимента. Имеется в виду низковольтные полевики у которых предельное напряжение сток-исток V DSS относительно небольшое (условно 20 вольт) и те, у которых выше. У них сопротивление открытого перехода выше, чем у низковольтных собратьев.
Zoog
партию этих реле?( ну это само собой. Ничто не мешает запараллелить несколько "высоковольтных" с тем же результатом + бонус в виде площади корпусов
Alexandr
На 60 В и 1-2 мОм n-mos полно, накрайняк 2-4 шт в параллель
Zoog
Да и зачем на 60, нагрузка активная - можно и на 30..40
Alexandr
Ну я хз про нагрузку, но при нескольких десятках Ампер даже пару метров провода дадут небольшой, но вклад.
Zoog
А теперь посчитайте энергию в этих мелкогенри и сравните с Eas)
Alexandr
Ну когда не в курсе, что лепит автор - лучше перестрах))
Zoog
Лучше - да. А веселее - нет)
