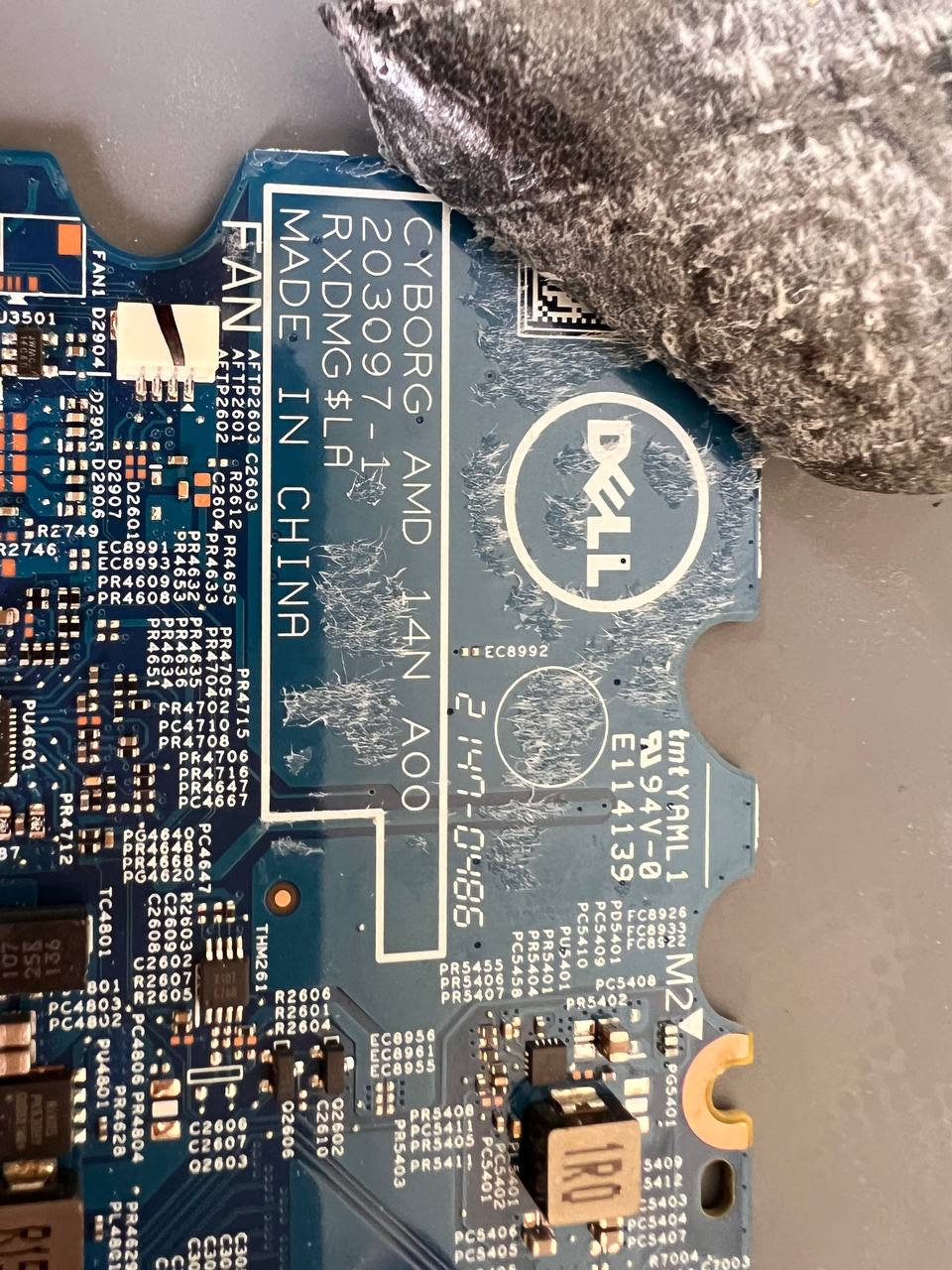

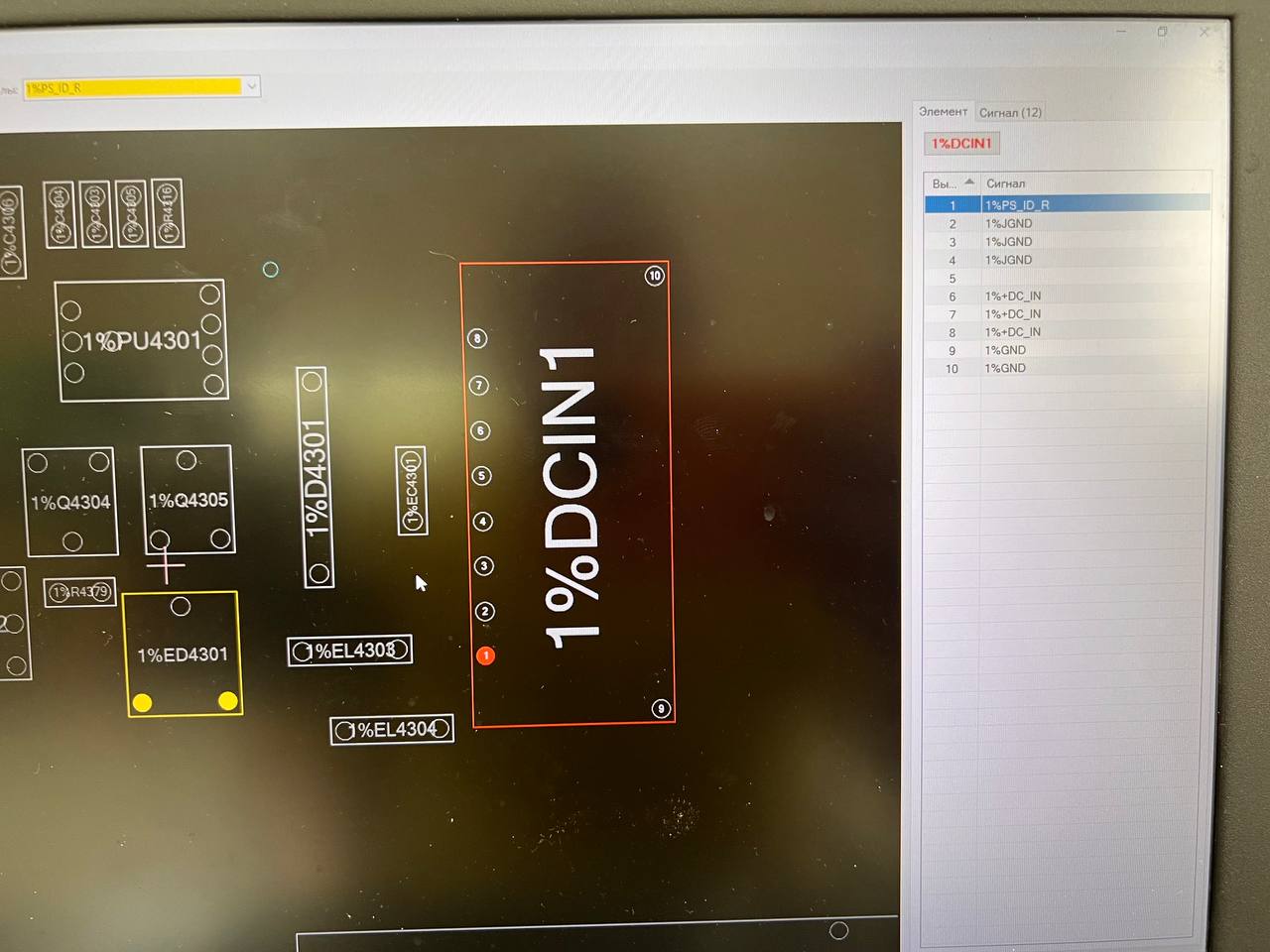

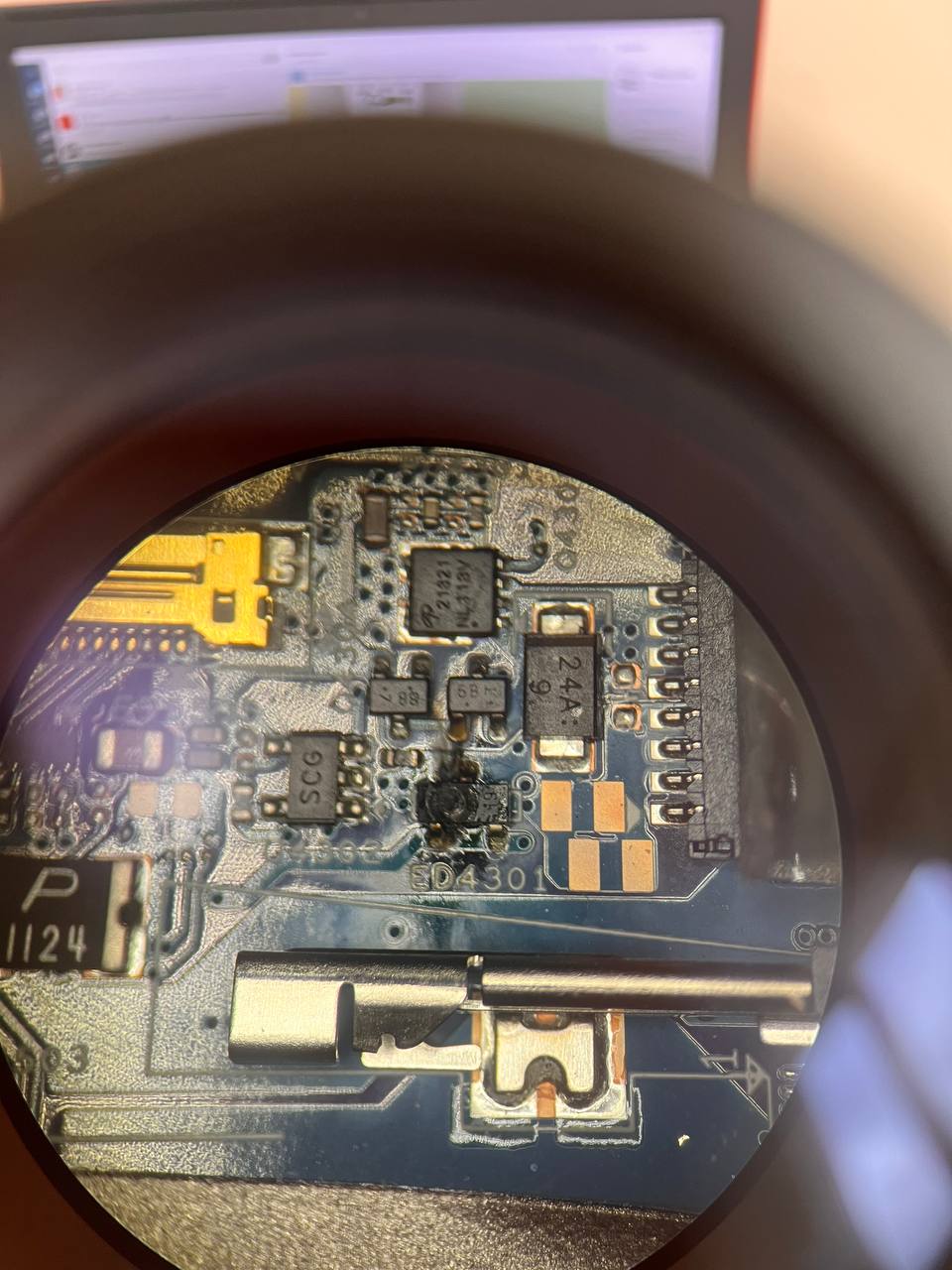

Кто может подсказать что это за элемент? Борду нашел но она практически пустая. Схем не нашел. Может есть аналогичный dell с таким узлом подскажите варианты.
Кто может подсказать что это за элемент? Борду нашел но она практически пустая. Схем не нашел. Может есть аналогичный dell с таким узлом подскажите варианты.
Комментарии: 7
Danon
Ну, похоже защита на игле сработала
Zhenya
Я понял там гнездо убито, меня просто смутило что на вид транзистор а двумя ногами сидит на сигнале а одним на земле. Вот и я в ступоре что это за элемент
Maksim
Вероятно ESD диод. Если так, то попробуйте без него, должно работать, если мульт не пробит.
Zhenya
А то что он сидит на id БП ругаться не будет случаем что блок не тот или медленно заряжаться будет?
Maksim
Если вход мульта по PS_ID выжил, то ESD защита не влияет на работу. Снимите диод и прозвоните, не осталось ли заниженное сопротивления по PS_ID. Потом надо будет обязательно поставить новую защиту.
Zhenya

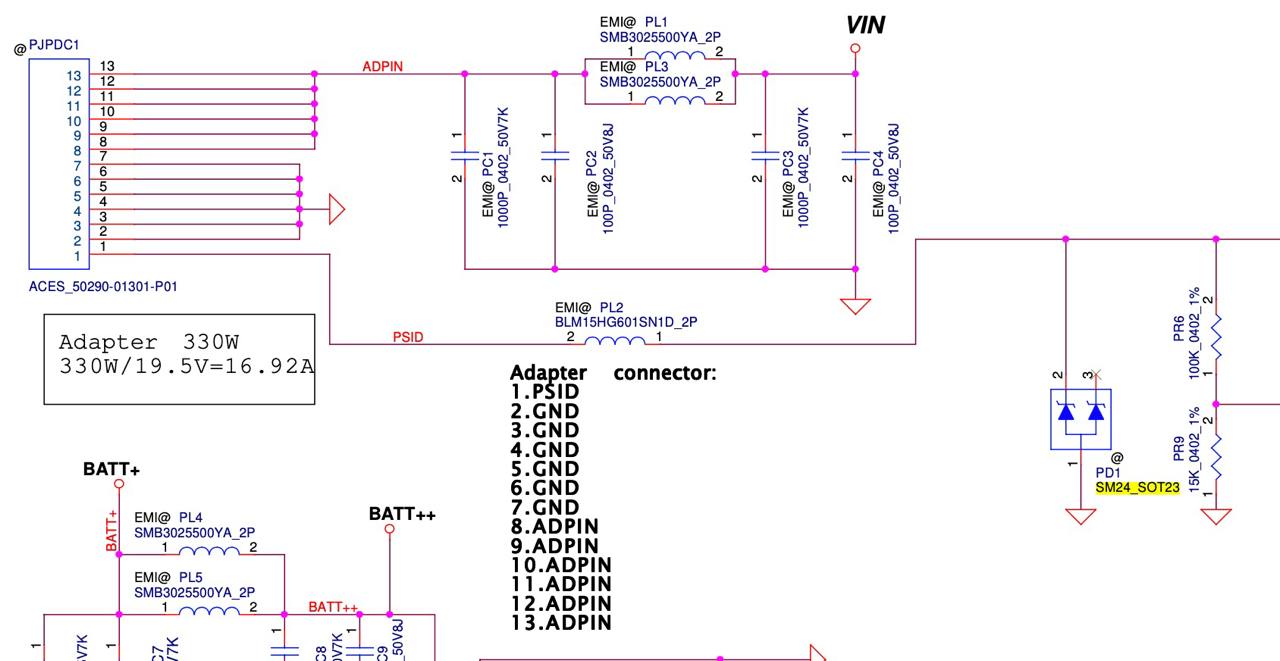

Спасибо за инфу мульт по линии id жив там килоомы. Вот только какой туда ставить диод вот вопрос. Может есть модель с похожими элементами в цепи на которую есть схема чтобы понимать?
Maksim
Похоже? https://pdf1.alldatasheet.com/datasheet-pdf/view/42595/SEMTECH/SM24.html
