Фото нет, но я недавно копал такое, в общем до сих пор копаю слои там несложные вроде бы, но один проводник я так и не нашёл пока, мычку в проц кидать не решился еще нашел но только из отчета клиенту, там не особо понятно где а можете одну штуку проверить до раскопок? вот эти два компонента снять и диодной прозвонкой если будет OL то у вас аналогично моему прогар, т.е, обрыв линии в проц, будет работать но без клика и упадет в ошибку на ревайве
Комментарии: 10
Anonim
Завтра уже проверю, отпишусь спасибо за наводку
Repair
Мне кста все интересно, у вас скок клиенты ждут ремонт обычно?
Anonim
когда надо - ждут. ну и тут выдан был девайс под замену, так что можно не спеша. пин там почти в середине проца как бы, и на М3 у меня трафарета нет, так что этого хотелось бы избежать
Repair
Ну я как бы просто интереса ради, у нас в мск это просто «У МЕНЯ ДВА ДНЯ Я ПЛАЧУ ВАМ ДЕНЬГИ ДЕЛАЙТЕ БЫСТРЕЕ У МЕНЯ ТАМ ВСЯ ЖИЗЗЗНЬ» Ну справедливости ради деньги платят, хорошие, но голову сношают пропорционально циферкам
Anonim
ну я на след.день вынул все данные в виде тайм машины
Repair
Вот надо было написать пару дней назад, я сделал бы все замеры
Anonim
через неделю когда стало понятно что копать придется очень долго, дал девайс со системой как было, А2141 штатный наш на рабочей плате там понятно что будет обычный 0.4в я нашел неисправность после долгих недель перепайки и перекатки всего что можно было, проверки всех трансляторов сигнала и прочего неисправность нашлась исключительно потому что я увидел в логическом анализаторе что CS ведет себя примерно никак, т.е, высокий, а MOSI налезает на MISO
Repair
К слову я никогда бы не подумал что так горят 5в на 2681, ибо на интел, да и на м1 я такого не видел Но тут и практически все масса, одна дорога 5в и усё Блин у мну лежит щас 2442 с 4013, питания все ок, думал проц, подкинул живой комплект, а вот и не оно, «раскопки в огород» продолжаются)))
Anonim

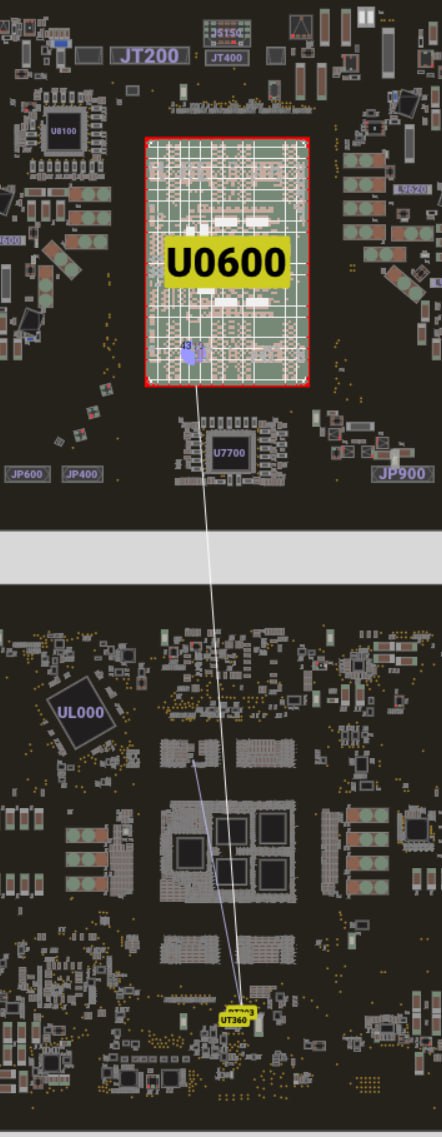

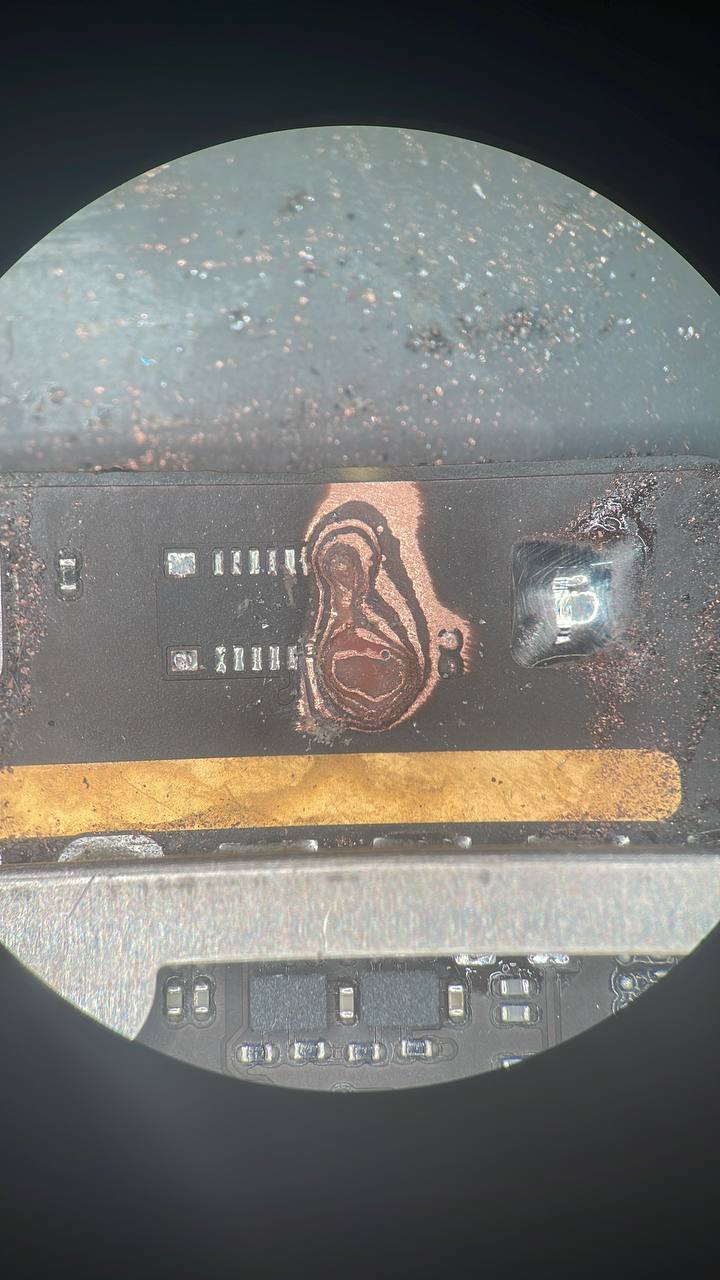

а подробнее ошибка есть же поди или 4013 это когда его ресетнуло не в ту дверь? собственно вот тут у меня обрыв, т.е, оно почему-то петлей шло под разъем трекпада, обрыв именно между транслятором сигнала и процом все остальные линии на месте, более того, те дифпары что я восстановил вообще идут на тандерболт или кардридер судя по всему, я не поленился и поискал их щеткой на плате, и не сморя на отсутствие распяанных нандов справа, никаких связей не нашлось.
Repair
Ага, там яблоко статус бар и ресет на 580ма
