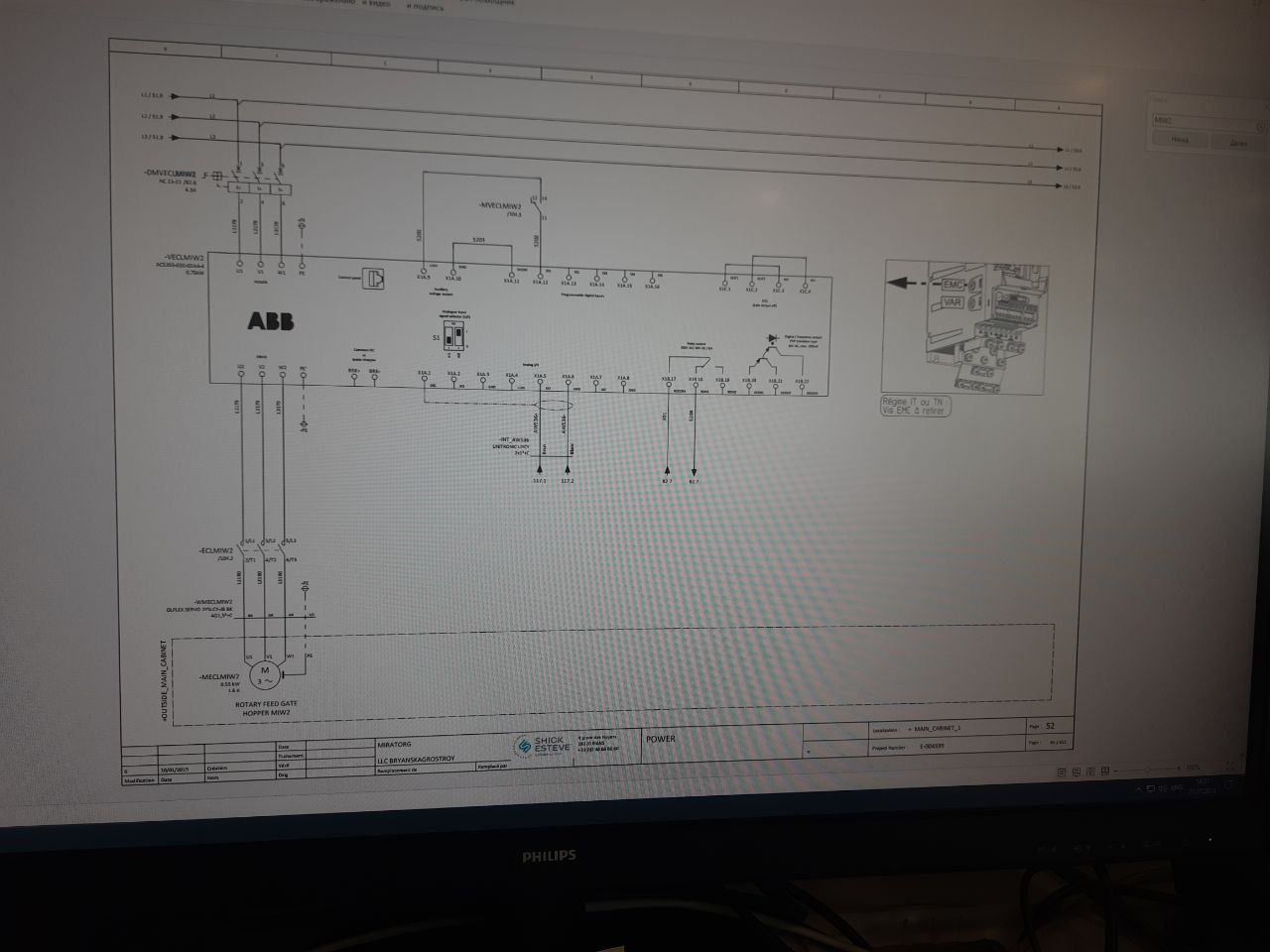

Принял, Спасибо! Теперь до среды, уже дома! Суть всей этой проблеммы, чп авв вылетает в ошибку f0001, а между чп и движком стоит пускатель, и включается он с задержкой, а управляется как раз с Q16.1. Так вот , если ручками его сразу нажать после запуска чп , то чп в ошибку не уходит! Пробовали время разгона на чп увеличивать, непомогло. Сам движок за крыльчатку крутится легко. Вопрос: зачем они прописали задержку на пускатель? Почему не напрямую с чп?

Комментарии: 32

  1. Sergey

    Между ЧП и двигателем ставить ничего не рекомендуется

  2. Proton

    так убери пускатель или подтяни его навечно темболее выше ответили, коммутировать выход ПЧ не сильно хорошо

    • Alexei

      Там другие чп управляют сразу 4 движками, и за счет пускателей идет переключение. Ну они наверно и этот, что б не выделялся, так же сделали Надо прогу сначала глянуть, там полюбому запуск инвертора подвязан в условие

      • Shakespear

        сомнительное решение

        • Nick

          Совершенно верно, некоторые производители пч не рекомендуют на выходе ставить пускатели

      • Sergey

        Тогда пускатели должны быть к самим ЧП подключены

        • Ensem

          По приколу дрочить питание железки за кучу денег без эффекта торможения двигателя?

          • Sergey

            Я так понял, что речь идёт о каскадном запуске. Когда ПЧ раскручивает один движок и переключается на следующий

            • Shakespear

              Первый раз вижу такой способ экономии В момент переключения пч должен в ошибку вываливаться

        • Nick

          ЧП - чрезвычайное происшествие

  3. Andrey

    А пускатель не может переключать обмотки двигателя " звезда- треугольник" или что-то типа того....

    • Alexei

      Это шнеки на подачу компонентов( соль, сахар и т.д) они запускаются в зависимости от рецепта. Вместе никогда.

      • Sergg

        Это безопасности пускатель. Если что-то не так, мотор обесточивается вне зависимости от работы режима ПЧ, например остановка по рампе с замедлением. В случае срабатывания защиты остановка выбегом

        • Proton

          Это возможно оставлено для дальнейшего развития, типа будут добавлять еще механизмы. Иначе этот контактор можно смело выкинуть и не париться с программой и задержками Если что-то не так, частотник должен остановиться. Если совсем капец не так, есть предохранители на входе ПЧ

          • Sergg

            Частотник может тормозить по времени, с замедлннием. Пускатель гарантированно отключит мотор, чисто на выбеге. Если механизм типа шнека, это моментальный стоп. Такое часто практикуют немцы в пищевом оборудовании типа розлива укупорки. И да, он сначала включён, по условиям что всё в норме, а потом работает частотник уже

            • Nikita

              Обычно на ПЧ ставят время торможения несколько секунд,у нас везде 3 Вряд-ли что-то серьезное успеет случиться Лично моё мнение)

        • Andrey

          Так а подобные манипуляции для самого частотника не опасны?

          • Proton

            часто у частотников есть выбор реакции на аварию - выбег, рампа. торможение. Может немцы что-то знают, но тут скорее всего либо на будущее. либо типовая схема для разных конфигураций производств. Например где-то есть несколько механизмов на этот привод.. а у них нет. А производитель один, программа плк одна ))) и заготовка схемы одна Вроде как сильно не рекомендуют, но всем похер у меня есть много транспортерных лент, которые разгоняются частотником, а потом переходят на прямое питание в работе. Тоже абибишки кстати ))

          • Sergg

            В общем не опасно. В мануалах ЧП и сервоситем видел такое включение, где контактор на выходе включён аварийным переключателем "грибком". Сейчас под рукой нет схем, выходной

            • Aleksey

              Ну если мегаватный движок это маломощный, то да. На Олконе в Оленегорске до установки ПЧ был прямой пуск.

              • Shakespear

                чет не могу реверсивный рубильник на такую нагрузки найти а, 80к стоит

            • Aleksey

              ПЧ установили для продления ресурса трассы Видел такое часто. Иностранцы любят завязать такое на реле pilz

            • Sergey

              ?а перенапряжения при выключении раскрученного двигателя?странно, что пускатель безопасности стоит перед двигателем, а не перед ПЧ

              • Sergg

                Суть в невозможности включения и гарантированном быстром отключении привода при опасности для оператора. А перенапряжения, это во первых уже тогда вторично, а во вторых где будет проблема? В двигателе если, то там вообще без разницы, в ПЧ В ПЧ, ну там в звене постоянного тока будет несколько превышение напряжения, но это не проблема для ПЧ

                • Sergey

                  а если с ПЧ питание снять, то откуда на двигатель питание придет?

              • Mishka

                Бывают такие моменты когда сам мотор работает как генератор. В таких случаях ставят пускатель после выхода пч что бы к примеру в случае отключения электроэнергии не дать напругу на выход пч И соответственно его не потерять

      • Andrey

        Увидел.Ну тогда ИМХО сначала должен включиться пускатель, по сигналу от его сухих контактов - запуститься ПЧ. Честно говоря - тоже не пойму тогда, зачем нужен пускатель...

        • Nikita

          Убери его)

      • Abstragnew

        ... Поставте себе сканер: https://play.google.com/store/apps/details?id=com.microsoft.office.officelens

    • Nikita

      А зачем звезда-треугольник,если есть ПЧ?

      • Dmitry

        изначально у топикстартера такой же вопрос

      • Andrey

        Согласен...
