Комментарии: 47
Bulat
резисторы
Lincv
есть пример что за резисторы?
Semen
Проволочные
Lincv
Спасибо, других вариантов не знаете?
Humka
Тэн
Vasil
Дорожки на плате
Humka
Лампы накаливания
Lincv
И что его просто от входа батереи повесить на землю?) смешно, а серьезно?
Vasil
Можешь через термистор
Humka
Рассчитать мощность подогрева, и в зависимости от напряжения источника посчитать кол-во резисторов и их сопротивление
Lincv
а реально кто то что то подобное делал?
Vyatcheslav
Вам перечислили реальные кейсы
Vasil
А почему нет? Это точно такая же медь, которая греет плату саму. Вон нагреватели делают наэтом принципе.
Humka
Потребуется преобразователь на низкое напряжение и высокий ток, чтобы медь греть
Vasil
Требований ни по рабочим температурам, ни исполнению, ни напряжениям платы, ни по теплоизоляции оной. Если это тупо большая плата в воздухе, это сотни и тысячи Ватт тепла, если с кроха теплоизоляцией, то единицы Ватт. Русский форум как есть, когда идёт соцопрос без области применения.
Vyatcheslav
Подогрев при -50 подразумевает применение в нефтегазодобыче. Не обязательно, но скорее всего.
Lincv
Вы такое применяли?
Vasil
Нет. Не применял, не было необходимости. Это вопрос с целью уточненения подробностей?
Lincv
хотелось бы увидеть реализацию
Semen
На самом деле зря вы так, это стандартная практика
Lincv
температура -50, рабочее напряжение от генератора помоему 28В Есть где про это почитать, буду признателен
Semen
в общем - раздел СОТР
Semen
Если точно, то "Система Обеспечения нормального Теплового Режима с помощью резистивных элементов конструкции" Признаться - где найти, не подскажу, было давненько, преподаватель на экзамене весь мозг мне съел с ними)
Humka
Гугл "цементный резистор 100 ом 10 ватт"
Maksim
Ptc
Nik

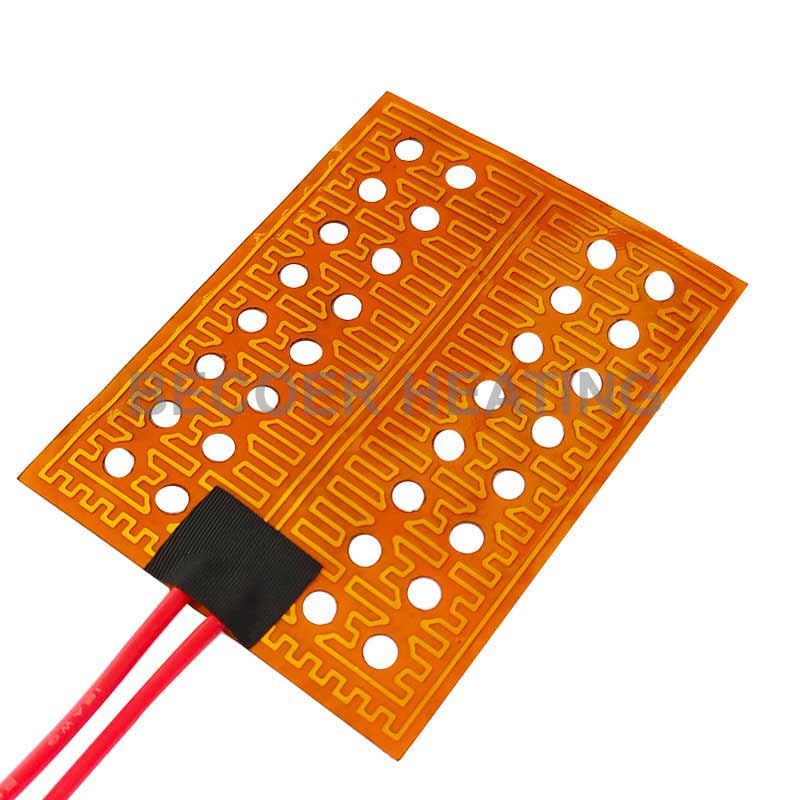

есть змейки на скоче 3М как раз для подогрева, разного формата, но часто прямоугольниками пример
Lincv
супер спасибо как это правильно называется?
Nik
ищи производные от Kapton Heating Pad
Lincv
вообще интересно такие элементы при -50 потянут
Nik
проверять/считать нужно , мы флешку грели, температуру не помню
Lincv
такой пленкой грели?
Nik
чуть по меньше, не та флешка о которой наверное можно сразу подумать
Lincv
так и называются, грелки светодиоды? spi flash замерзала?
Nik
compact flash
Evgeniy
мно так и, потому што соломенные шляпы типа 5мм не такие
Lincv
а считали как? , допустим сейчас нашел на 12В, при температуре 20грд, заявлено что нагреется до 35грд. А как при -50 просчитать
Vasil
Тебе если прям нормально считать не плюс-минус лапоть, то брать симулятор и тыкать аля вот: https://resources.altium.com/p/pcb-thermal-analysis-software
Anonim
Silicone heating pad или просто silicone heater поищи, они есть любого размера с любым сопротивлением
Lincv
Спасибо
Denis
В автомагазин зайди и спроси пленочный элемент подогрева зеркала. Знаю CarPc-шники их для подогрева HDD зимой использовали.
Bulat
есть широкий пласт таких изделий. так же тепловые кабели в полиэлителене(zoppas industries) и прочее. Типа вопрос в коммерческоц стороне. это все надо привлзить, делать управление. а резистор гораздо проще и дешевле
Hardegor
Никаких проблем сделать. Реальные платы с подогревом, у первой 4-х слойка и во внутреннем слое дорожка, у второй поверх резисторов крепится радиатор чтобы греть оптическое стекло. Главная сложность правильно рассчитать скорость нагрева, что бы текстолит не обуглился) Ну и стабилизацию тока прикрутить. В одном приборе на металлический корпус получилось прикрутить резисторы типа с5-47в и греть внутри корпус и платы)
I-one
монтировали уличные шкафы с медиаконверторами оптики и прочим подобным под камеры и кожухи на камеры как-то транснефти, да, там реально тупо мощные резюки используются
Hardegor
Да кстати, самое сложное было прикрутить автозапуска подогрева, чтобы при включении прибора сначала включался подогрев, и только потом питание прибора. Но у нас требовался запуск при -70)
I-one
подавать питание на прибор по сработке терморезистора? как термоконтроль вентиляторов
Hardegor
Терморезистор измерит, но дальше нужен исполнительный элемент - какой-то ключ чтобы гарантированно включить, на -50 без проблем, а на -70 проблема....
I-one
А шо, транзюков нет на такие температуры? Не, я тупо не работал с такими температурами прост
