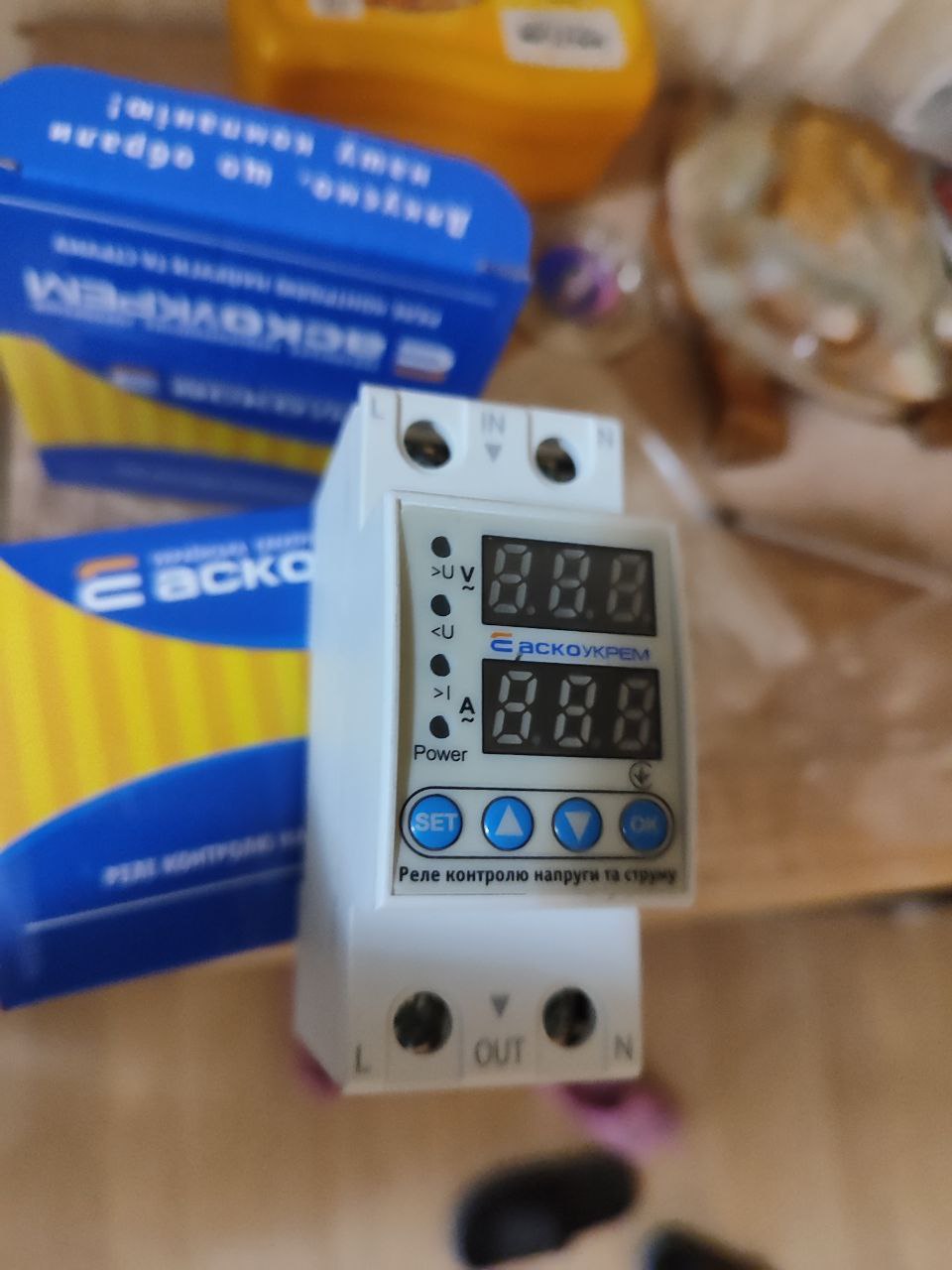

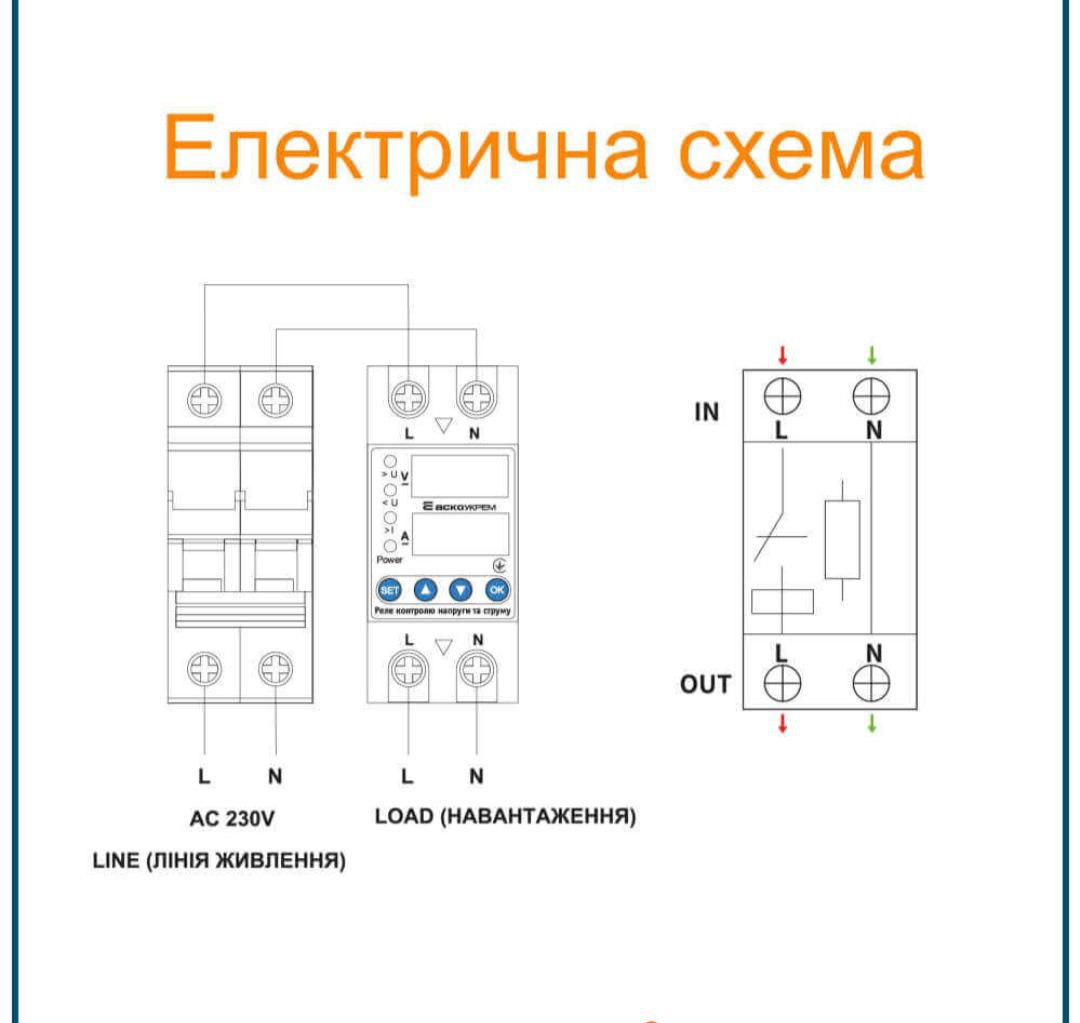

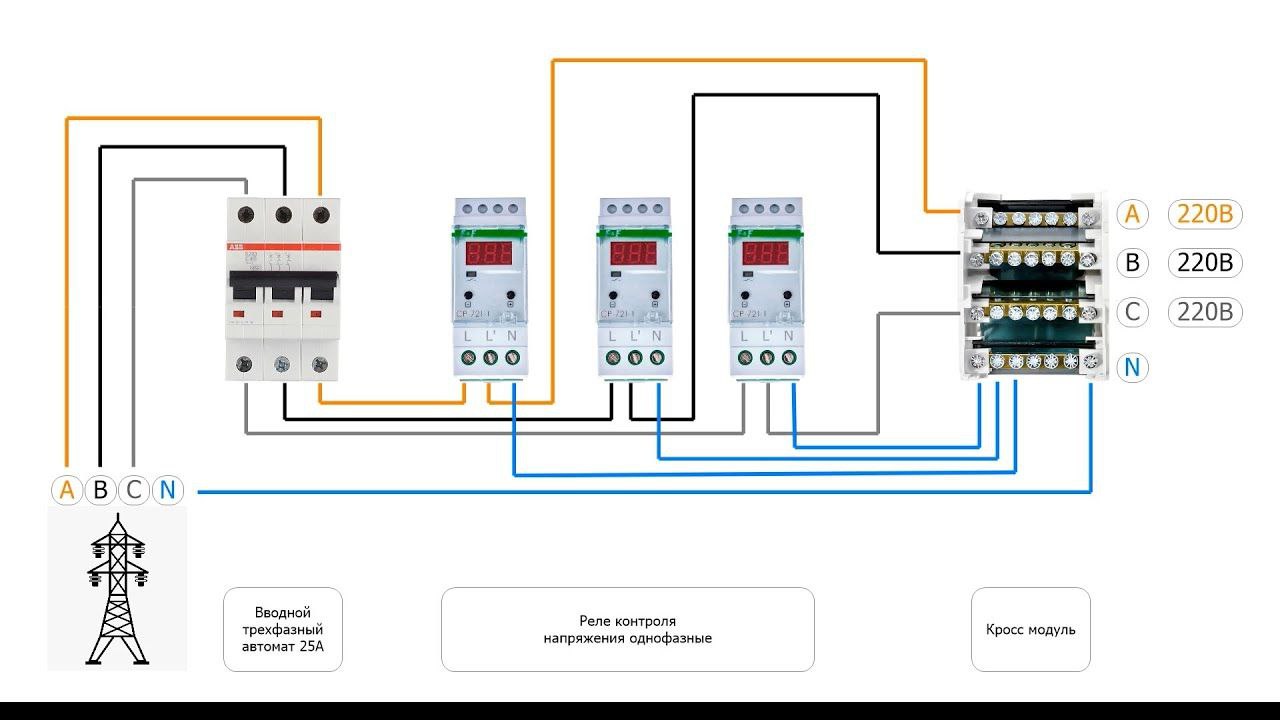

Здрасьте (Я вообще интернетчик, но обстоятельства заставляют:) ) По схеме должно быть такое подключение. Но у меня такие релюхи. Если я поставлю свеху ноль для питания и его не заберу снизу. Оно будет адекватно работать?)
Здрасьте (Я вообще интернетчик, но обстоятельства заставляют:) ) По схеме должно быть такое подключение. Но у меня такие релюхи. Если я поставлю свеху ноль для питания и его не заберу снизу. Оно будет адекватно работать?)
Комментарии: 23
R1obn
Будет.
Aleksandr
По идее должно. Откройте бумажку от производителя, там должны указать схемы подключения. То что вы хотите называется "схема подключения без транзита нуля"
Dmitriy
В бумаге об этом методе не пишут) ну это не дорогие какие-то там реле)
R1obn
Ему ноль нужен только для собственных нужд, его можно тоненьким проводком подвести.
Vadim
Угу. Правда, формально это нарушение, так как фазный проводник больше нулевого получается. Так что если для приёмки, то лучше так не делать.
Viktor
Эээ)) ноль туда чисто на замер потенциала идёт) никакое это не нарушение)
R1obn
Он наверное имеет ввиду случай КЗ внутри РН.
Vadim
Да, но ведёшь ты его из-под вводного автомата, на много ампер. Проволочек порядка 0,75мм² явно не предназначен для срабатывания при, например, КЗ внутри реле. :-)
Viktor
Да пусть горит к едрене, я на свои реле привел ноль от нулевой рейки вообще. Там либо ничего, либо пых.
R1obn
Мне кацца внутри РН есть свой пердохранитель на фазной дорожке.
Aleksandr
Зайдите на сайт производителя, там в пдф скачайте инструкцию. По идее можно сделать как вы хотите, и оно с большой вероятностью будет работать. Но всегда возможны нюансы
Viktor
Пару секунд в гугле) По сути - клон ТОМЗН
Dmitriy
пасиб) просто он должен ещё ампераж показывать. Я так понимаю он тока по фазе это смотрит (не электик, не шарю ).
Viktor
В однофазной цепи ток на фазе и на нейтрали должен быть одинаковым.
Dmitriy

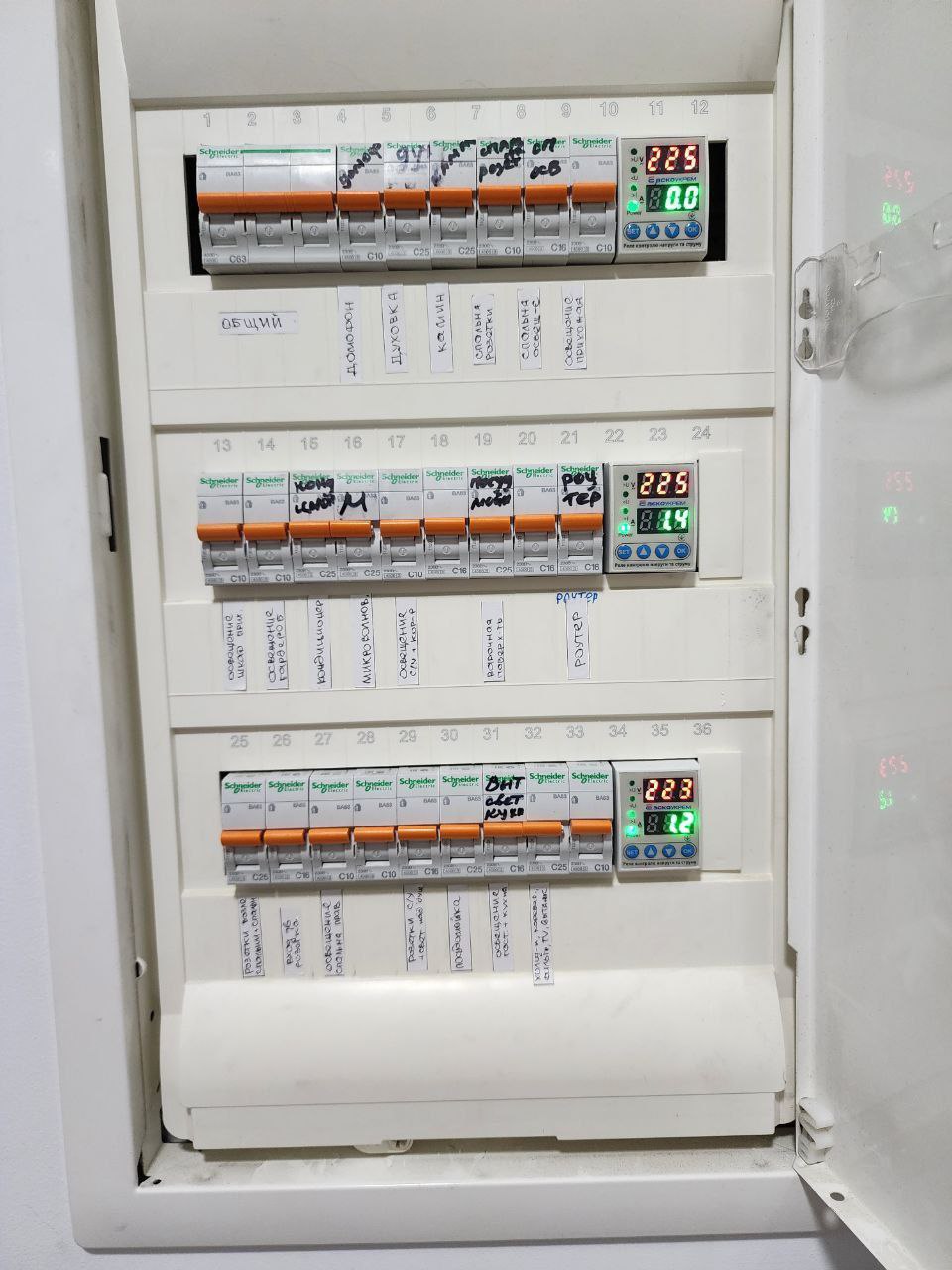

Работает
Leeo

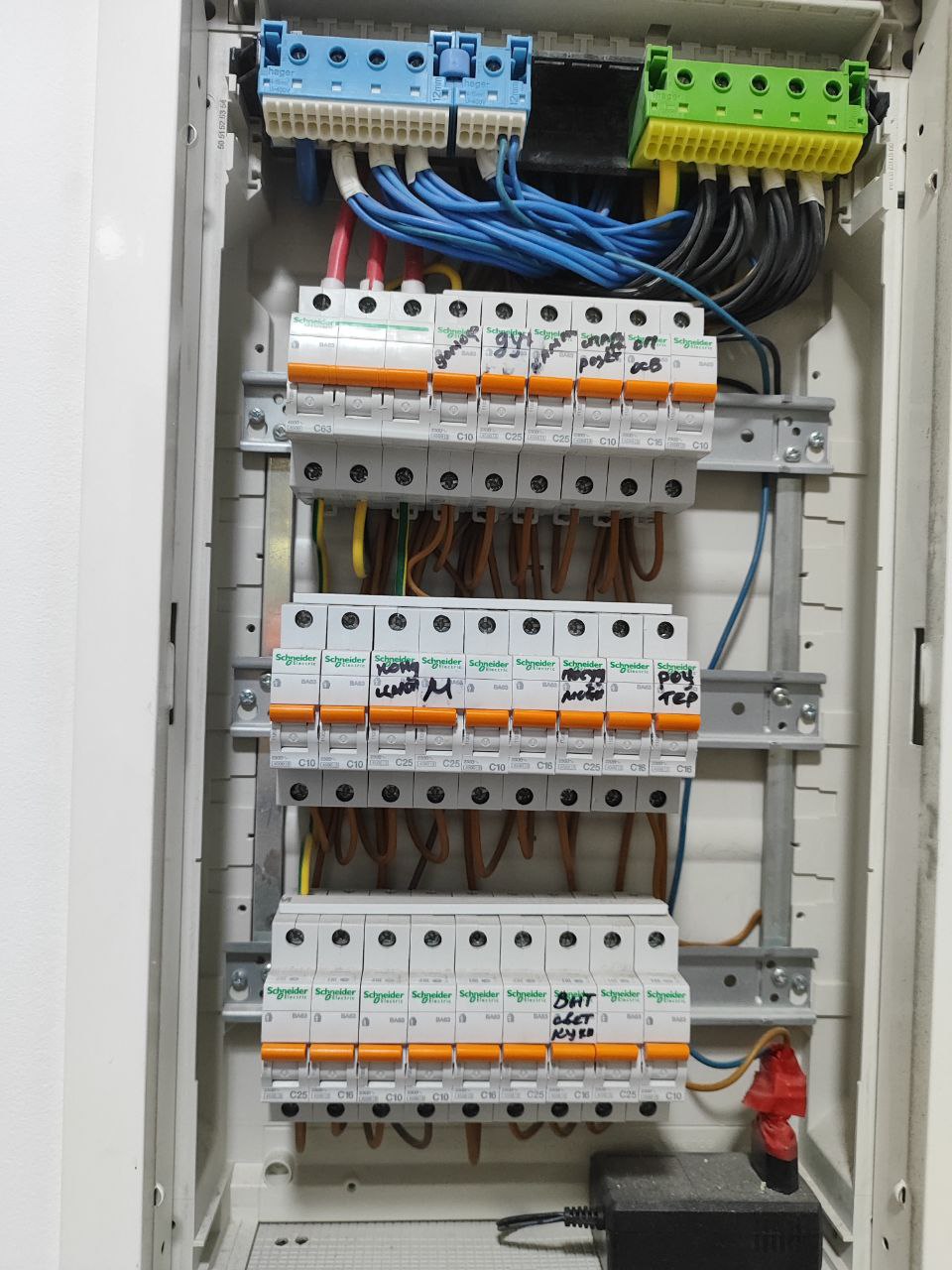

Схалявничал автор щита. Можно было автоматы "Первая лампочка гардеробной", "Вторая лампочка гардеробной", Третья... Да и у розеток же 2 отверстия. Это 3 автомата сразу на одну.
Dmitriy
Ну. Не я клепал) меня релехи попросили. Накинул и забыл)
Artem
Оно по идеи даже лучше, тк еще и ноль рвать будет
Aleksandr
Ркн в 99% не рвёт ноль
Viktor
Кто будет рвать ноль?))) Не будет)
Artem
А тогда пардон
