Как резольвер выставить? Есть двухканальный осциллограф Выставляли без осцилла, методом проб и ошибок нашли положение при котором двигатель вращается, но ток на холостом ходу скачет Двигатель-чрп сименсовское Все работает, и работает более 2х лет в таком режиме, но неспокойно мне.

Комментарии: 18

  1. Anton

    валерьяночки? конь яку?

  2. Sam

    В ютубе вбей "юстировка резольвера"

    • Ruslan

      Привык бороться с причиной, а не следствием Охота увидеть в текстовом виде инструкцию. Такую толковую не нашёл. Везде додумывать надо Причем способы разные используют

      • Anton

        тогда ищи не в ютюбе, а в гуглояндексе

      • Sam

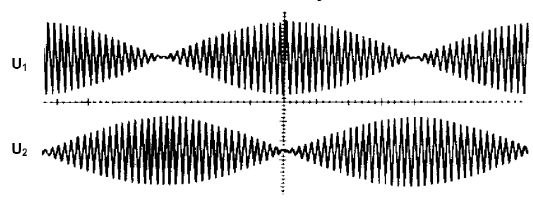

        Один канал целяешь w-u мотора, второй канал на косинусную обмотку резольвера. Подаешь питание на резольвер с генератора синуса примерно 8-10 кгц. Вращаешь вал мотора равномерно, 200 об-мин достаточно. По ослику выставляешь переходы мотора и резольвера через ноль

        • Ruslan

          То есть необходим дополнительно генератор синуса, и ещё один двигатель, который с высокой точностью будет вращать настраиваемый. Целый стенд намечается

          • Sam

            Ну да. Генератор найти не проблема - китайцы наклепали много разных, размером меньше ладошки. А вместо привода можно шуруповерт использовать

            • Anton

              а эти, которые меньше ладошки, там точно будет стабильный синус? или это будет китайский синус?

              • Ensem

                А какая разница если его крутят шуруповёртом

              • Sam

                Для подобных задач вполне хватит стабильности. На крайняк сам чпр так же подает питание на резольвер. Можно этим воспользоваться

            • Ruslan

              К точности поддержания скорости шуруповертом вопросы. У вас есть опыт подобной настройки?

              • Anton

                разве нет инструкции по калибровке резолвера от производителя резолвера? по-моему, у Lenze такое точно было

                • Ruslan

                  Нет

                  • Anton

                    если было у Лензе, значит, должно быть у других

                    • Ruslan

                      Немцы предлагают не трогать, а если тронули везти в гермляндию Вот и вся инструкция по настройке от производителя

                      • Anton

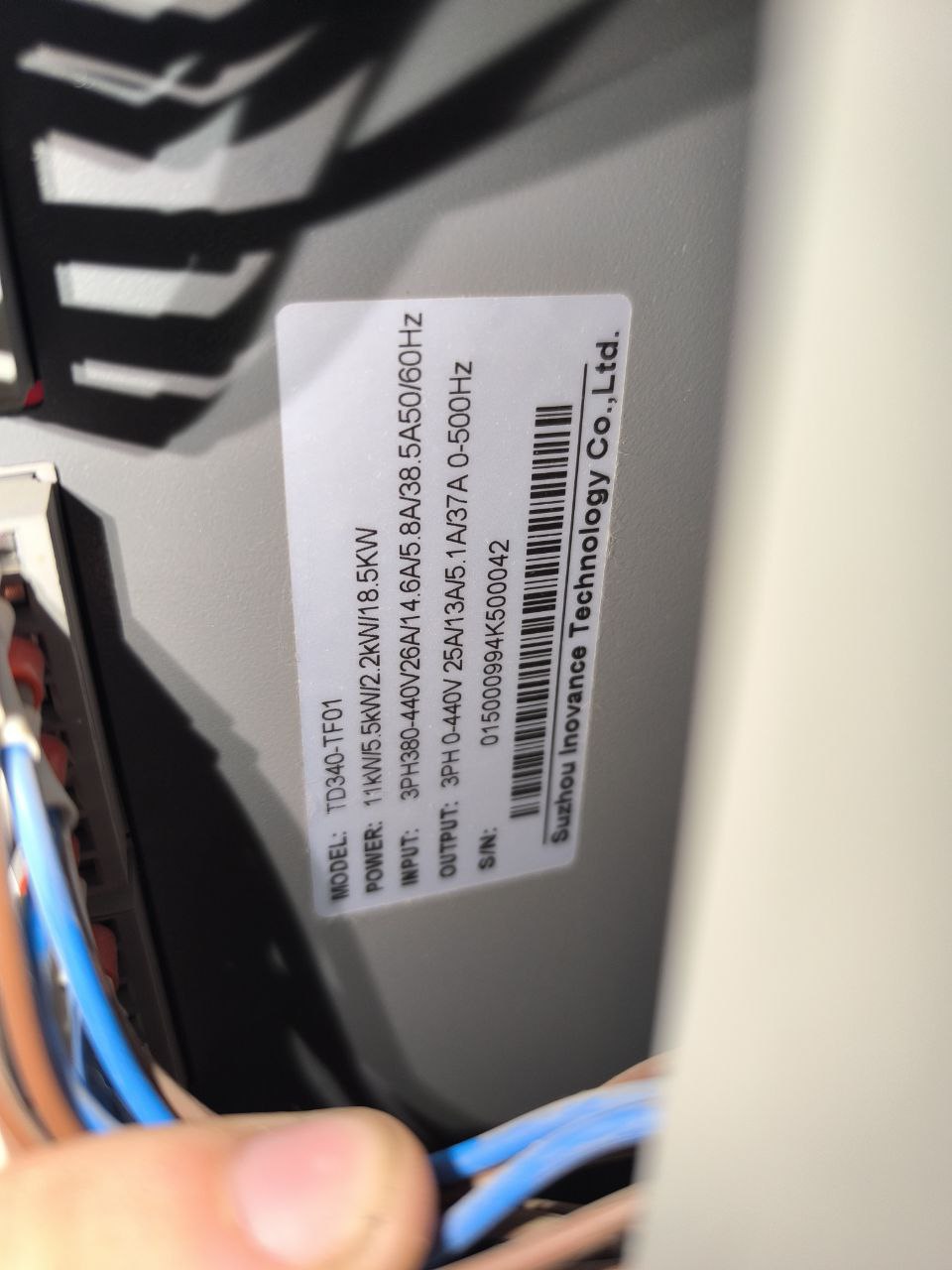

                        что за железка то?

              • Sam

                А ниче что скоростя будут колебаться синхронно и у резольвера и у мотора? Это как то повлияет на точность юстировки?!

                • Ruslan

                  Соглы
