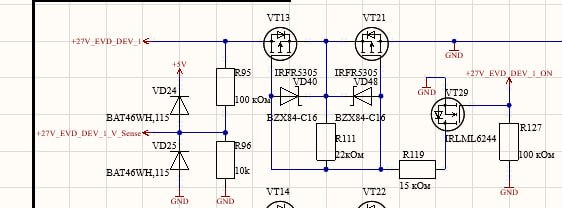

Отлично! Есть следующая проблема: На схеме транзисторы VT13 и VT21 должны коммутировать напряжение 30В на землю (эмулировать режим КЗ). Формально ограничим ток на значении 15А. Все падение происходит именно на этих транзисторах => дикий ток и перегрев. Согласно графикам SOA более 12А D-S на 30В D-S не находил. Есть ли какое-то более лаконичное решение, чем параллельные 2 P-канальника?
Комментарии: 12
Krevedko
А они точно открываются полностью? А так, реле ещё можно.
Dima
Ну открываются же они в зависимости от Vgs. Его могу сделать близким к максимальному. IRFR5305 стоят просто так. У них SOA и того меньше. У реле же будет все сильно хуже. Насколько я понимаю при КЗ там будут обгорать кончики (или проходить процесс сварки) и довольно быстро оно умрет. Или все не так?
Vasiliy
Тип нагрузки какой?
Dima
Нагрузки нет. Задача - имитация КЗ на время не менее 2с. С электронным управлением.
Vasiliy
Ограничение тока есть.. или вы вот прям уверены что у вас в КЗ не более 30 А Значит это называется активная.. Используйте симистор , или два параллельных тиристора На более больший ток
Dima
Базово ограничение тока есть. Оно ~ 10А. Но, также, по выходу тестируемого устройства есть набор емкостей, которые обеспечат условно бесконечный ток на довольно продолжительный момент времени.
Vasiliy
Ну с этого и нужно было начинать, тогда у вас нагрузка емкостная получается.. тут сложннее Правда, попробуйте твердотельное рала, ампер на 25 пока что, посмотрите как оно себя поведет кратковременно..
Dima
А можете скинуть пример какой-нибудь? Пока не пользовался релешками, чтоб было от чего оттолкнуться.
Vasiliy
Я имею введу покупная.. Или не покупная.. https://www.google.com/search?q=%D1%82%D0%B2%D0%B5%D1%80%D0%B4%D0%BE%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D0%BE%D0%B5+%D1%80%D0%B5%D0%BB%D0%B5+%D1%81%D1%85%D0%B5%D0%BC%D0%B0+&client=ms-android-xiaomi&sca_esv=12268370a69439db&sca_upv=1&ei=aGKrZq7hOsaHkdUPkfmcuQE&oq=%D1%82%D0%B2%D0%B5%D1%80%D0%B4%D0%BE%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D0%BE%D0%B5+%D1%80%D0%B5%D0%BB%D0%B5+%D1%81%D1%85%D0%B5%D0%BC%D0%B0+&gs_lp=EhNtb2JpbGUtZ3dzLXdpei1zZXJwIi_RgtCy0LXRgNC00L7RgtC10LvRjNC90L7QtSDRgNC10LvQtSDRgdGF0LXQvNCwIDIFEAAYgAQyBhAAGBYYHjIGEAAYFhgeMgYQABgWGB4yBhAAGBYYHjIGEAAYFhgeSLMbULEJWNUWcAF4AZABAJgB2gGgAY4SqgEGMC4xMC4yuAEDyAEA-AEBmAIDoAKUA8ICBBAAGEeYAwCIBgGQBgiSBwMxLjKgB-4b&sclient=mobile-gws-wiz-serp
Dima
Я понял. Имел ввиду партнамбер какой-нибудь мало-мальски похожей на то, что вы предложили.
Vasiliy
Только если реле твердотельное..
Krevedko
Кстати, транзисторы могут быть подделками. Их бы проверить на сопротивление по падению напряжения.
