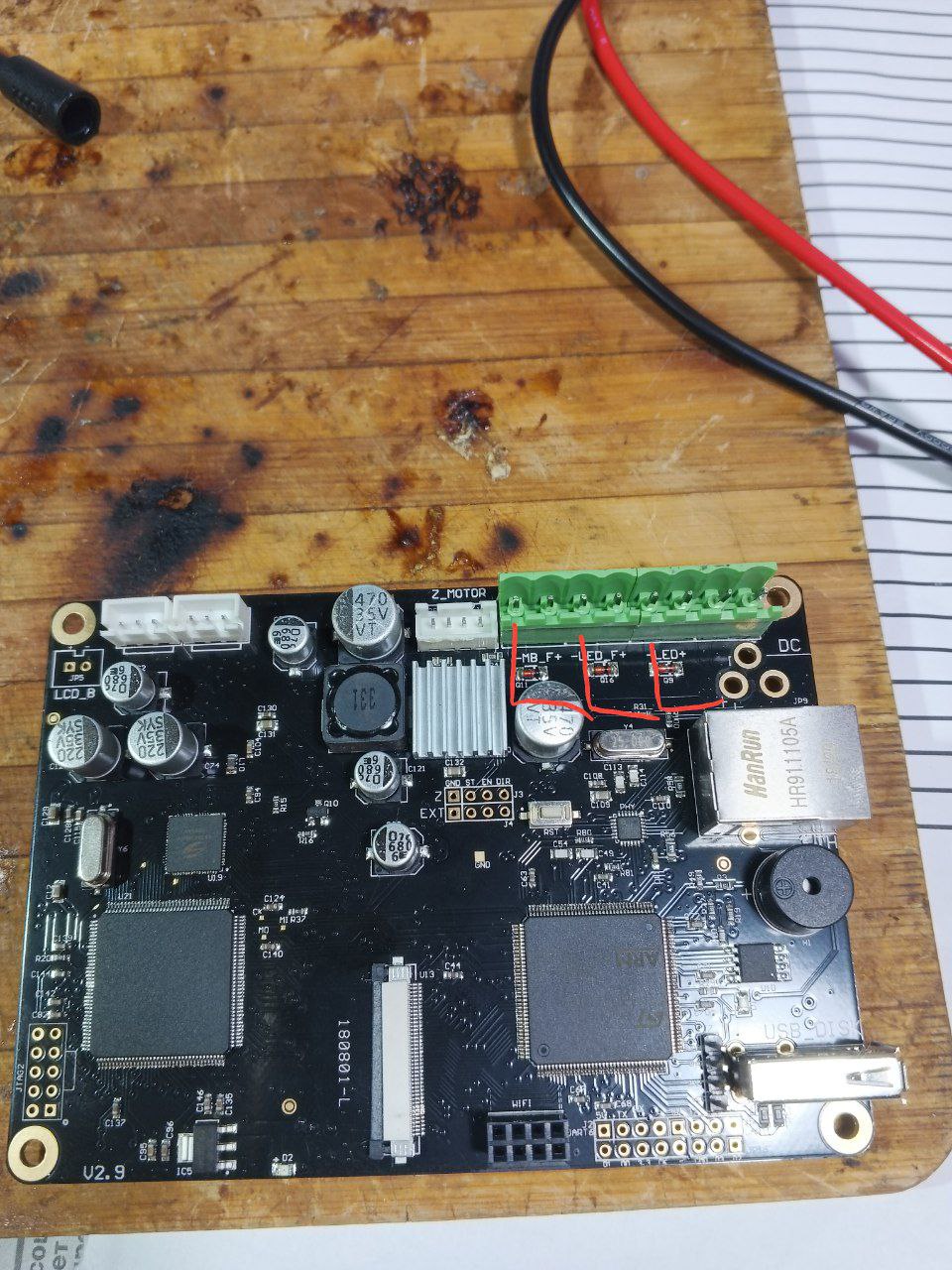

Всем хай. Возникла проблема с 3д принтером. Были перебои в работе, треск, хрус. Оказалось что клема питания была перекошена, но по итогу из-за этих скачков что-то (вот и пытаюсь понять что) умерло. И теперь на клемах, выходящих на внешние детали вместо 12в всего 3в. Схему материнки не нашел. Куда копать? Принтер anycubic photon Принтер включается, экран работает, можно печать поставить, но ничего не шевелится
Комментарии: 12
Andrey
замерь питания на драйверы двигателей по координатам, проверь осциллографом, поступает ли на них управляющий сигнал
Bender
Не в драйверах дело. Это фотополимерный принтер. И у него есть вытяжка которая включается сразу после подачи питания. Сейчас не включается Левые 3 клеммы это питание двух вытяжек и лампы, везде должно быть 12 вольт, а там 3
Andrey
и на неё ( вытяжку) проверь!
Bender
Осциллографа у меня нет(
Andrey
так а в чем вопрос? если нет питания смотри по плате, откуда оно приходит!
Bender
Ща +12 вольт на клеммы приходит прямо с контакта питания, а минусы открываются транзисторами. И на всех 3 клемах 3 вольта. Видимо где-то жесткое сопротивление
Andrey

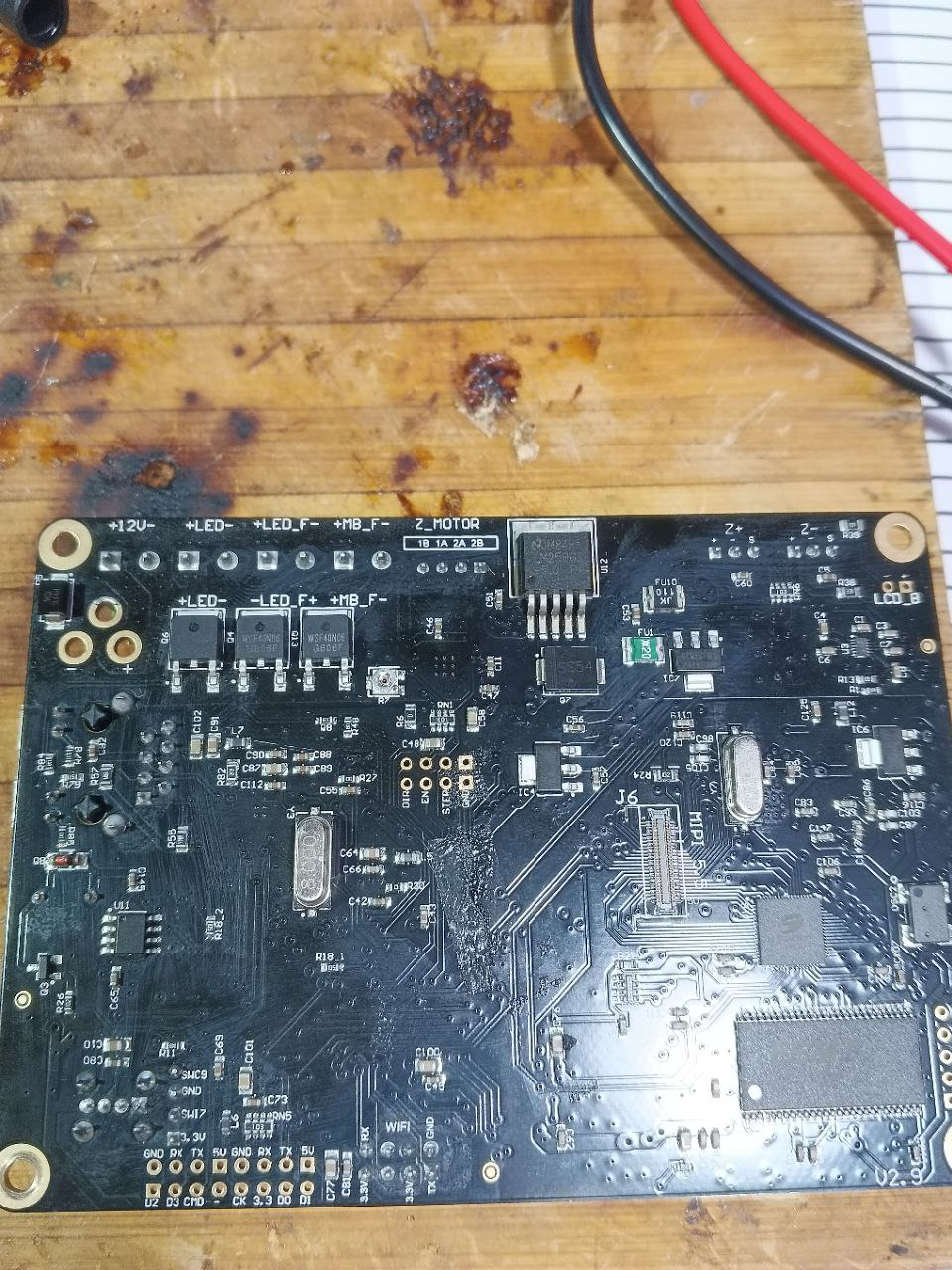

на обратной стороне платы - три полевика, проверяй шевеление на их затворах
Bender
Милливольты
Andrey
смотри откуда должно приходить! это элементарные вещи, если не алё, отдай тому кто разбирается, хотя бы, для вынесения приговора!
