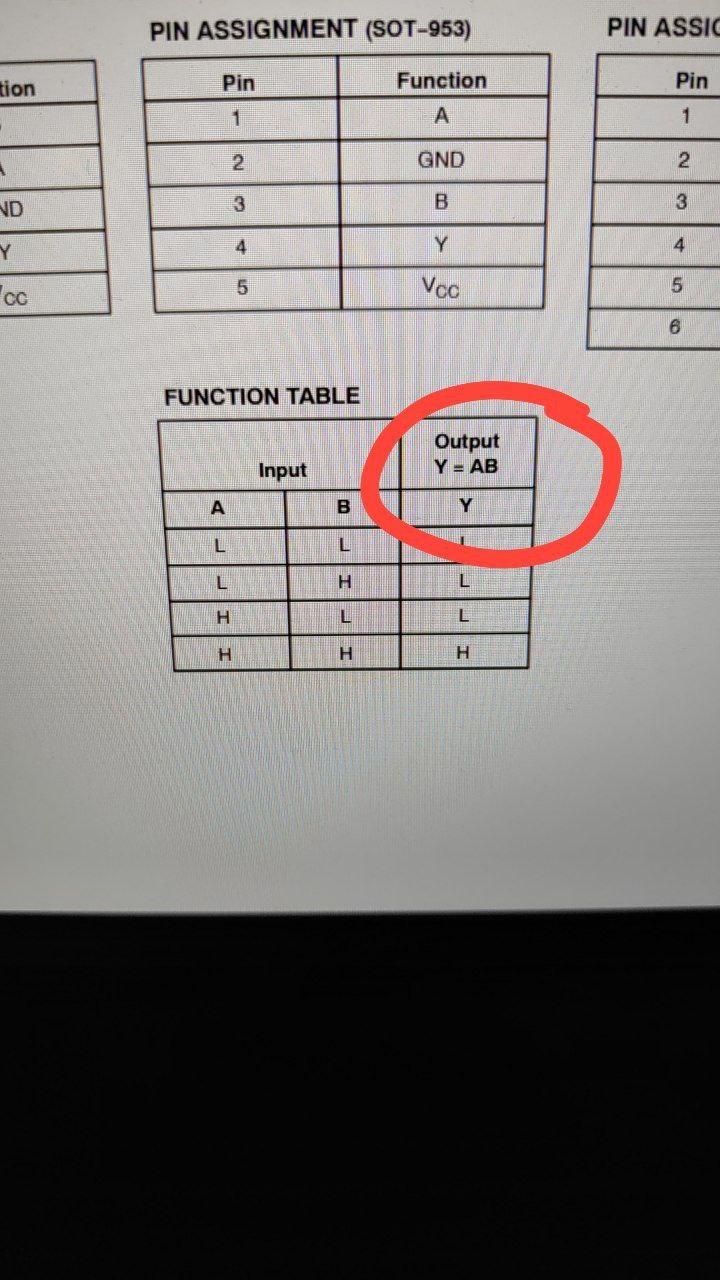

Ребят, всем добрый вечер. Вопрос, pex_rst_buf должен быть 3.3 или 1.8? Поясню откуда такой вопрос: Карта не определяется, хотя все питания присутствуют, дифпары живые, чип не жареный. Питание логики 1.8, rst 3.3, на pex_rst_buf 1.8, причем даже при отсутствии rst там 1.8. по даташиту нашел что y=ab, что наводит на мысль что при 3.3 на ресете на пекс ресет должно быть 3.3.
Комментарии: 39
Frostdad
Как формируется выходной сигнал на логическом элементе надо почитать :) Логика описывается таблицой истины
Maksim
Точного описания в даташите не нашел, логика nl17sz08
Frostdad
Напряжение описано в таблице типовые значений напряжения в даташите Наименование микросхемы подписано в схеме
Aleksey
Питание логики какое?
Frostdad
Погоди
Frostdad
Но автор всё для своего ответа уже написал в первом сообщении Пусть изучает и приходит с ответом
Aaaaaaaa
Y = A*B он хотел сказать
Maksim
Да
Maksim
Нупитание 1.8
Aaaaaaaa
3 раза в день
Aleksey
Надо 5
Aaaaaaaa
Или вы питание ищете?
Maksim
Я пытаюсь понять на Y должно быть 3.3 как на ресете или 1.8 как га питании микрухи
Aaaaaaaa
А вдруг она открытый сток Открытый сок
Frostdad
Описания чего не нашлось?
Maksim
А и В 3.3
Frostdad
Где 3,3? Обведи Это таблица истиности, напряжения в них нет, только логический уровень сигнала
Maksim
Если карта в материнке на А 3.3 и га В 3.3
Frostdad
Он описан в отдельной таблице
Maksim
Не нашел, поэтому и задаю вопрос
Frostdad
Дай дш
Maksim
https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://www.onsemi.com/pdf/datasheet/nl17sz08-d.pdf&ved=2ahUKEwj_pqjcyOOHAxWCGxAIHQp_GUYQFnoECBAQAQ&usg=AOvVaw15Kt2C6kOJqwxymYCFrCY2
Aaaaaaaa
А это чо?
Aaaaaaaa
Это и
