Всем привет. Солкнулся тут с проблемой на ноуте Tecno megabook t1 - не видит предательски батарею (при этом работает от нее если поставить, попробовал несколько батарей от этой модели). По замерам КЗ по линии SM_BAT_CLK между коонектором и первым резистотром (кондер на землю проверял). Отпаял проверил и коннектор и резистор, похоже межслойное замыкание. Линия по элементам полностью иденитична соседней SM_BAT_DATA, где все в порядке (идут в мульт и чарджер). Такой вопрос, может ли прокатить вариант кинуть перемычку от резистора к ней и замкнуть контакты коннектора?
Комментарии: 19
Anonim
Так в мульте клок пробит
Unded
картинка противоречит описанию. где в итоге кз ?
Alexey

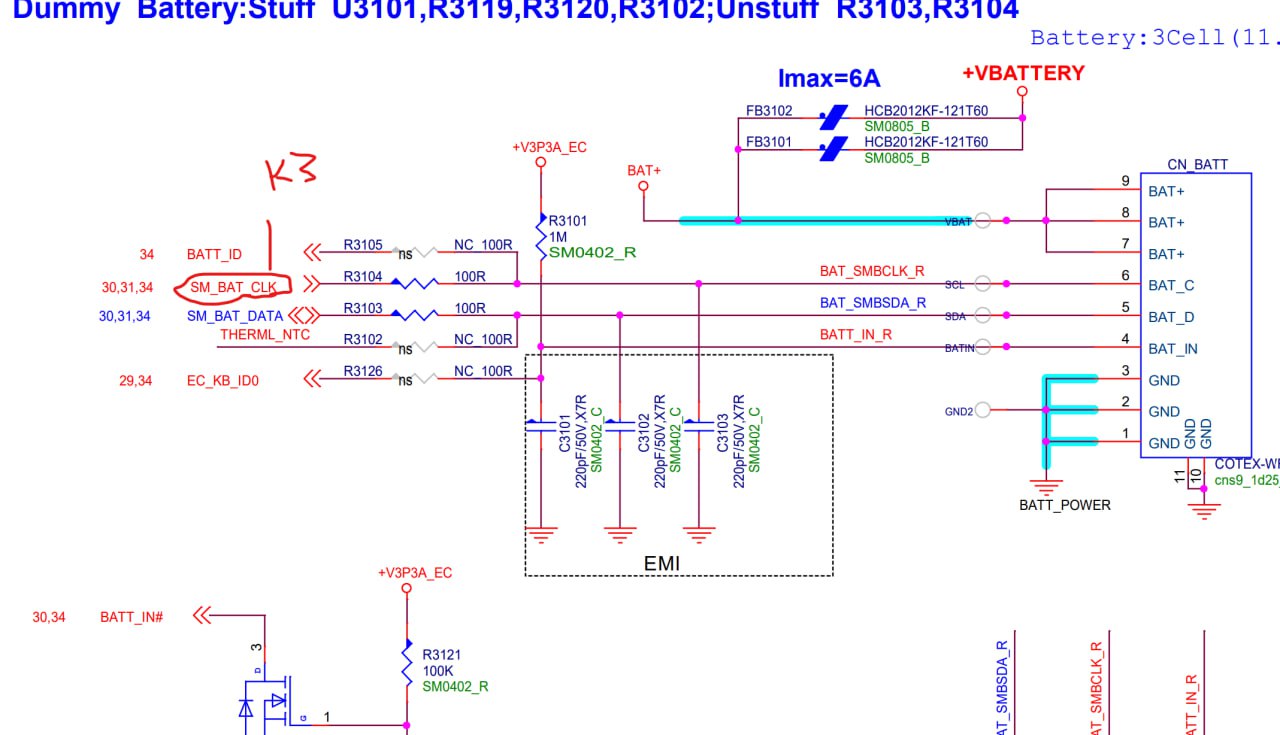

Кз между коннектором и R3104, дальше 100кОм, кондер 220pF живой, на мульте КЗ нет. Проблема в том что на плате резистор и кондер на противоположной стороне и не хочется провода кидать. Вопрос в том к чему может привести соединение дата и клок линии.
Alexey
Откуда там взяться КЗ межслойному? Там ничего силового нету. Надеюсь разъем сам на АКБ исключен, а то мало ли ноги замкнуты. Соединять дату и клок глупая затея, надо искать где КЗ.
Alexey
Да разьем я отпаял, проверил, КЗ не ушло, проверил и кондер и резистор. Там переходные отверстия так- себе выглядят, может брак. Или есть ещё какое-то соединение линий на плате не соответствующее схеме.
Alexey
Ну брак это скорее был обрыв цепи. Если мульт проверен, то в чарджере как обстоят дела, туда тоже клок может идти.
Unded
а уж эти техно...
Alexey

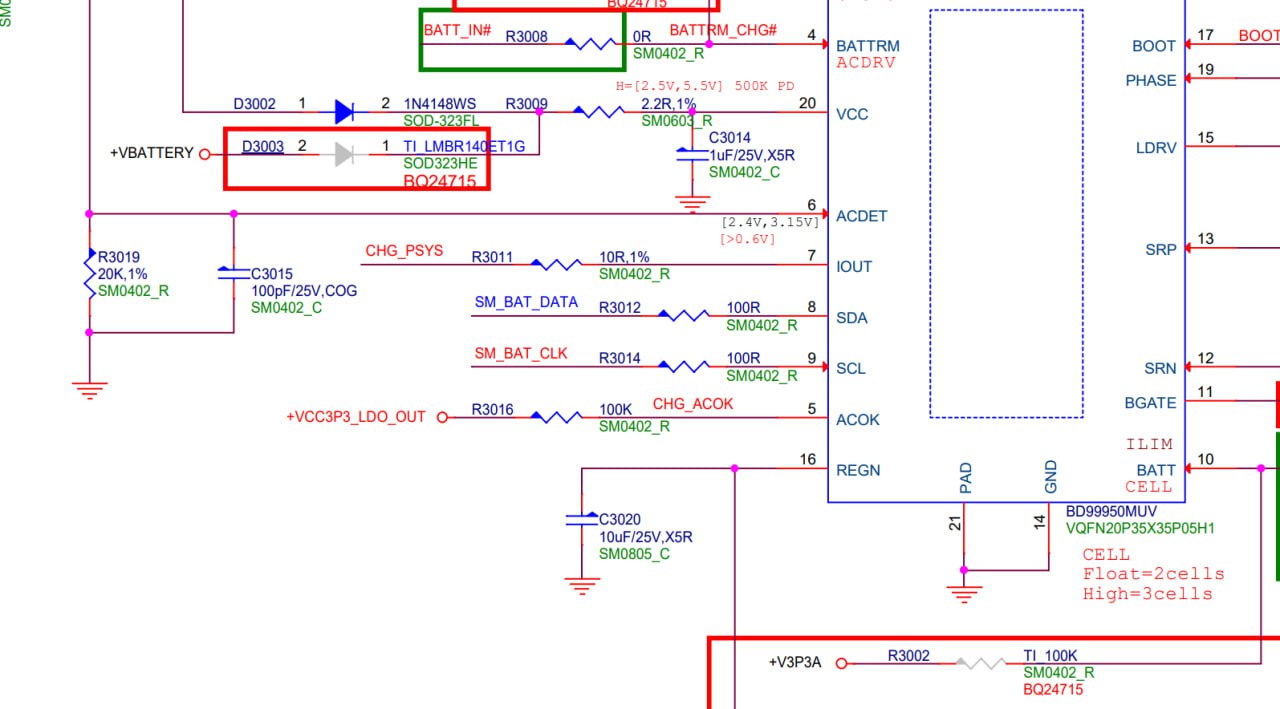

Чарджер был пробит по питанию, он новый стоит и на нем КЗ нет по линии клок. Я с этим ноутом уже все круги ремонта питания прошел. Аккум последний рубеж)))
Unded
и, обычно на эти линии вешают защитные элты. где оне? а чардж мб на ней висит через коммутатор на одиночном либо дуал N-ch мелком и, дайте с платы внятную маркировку а не вот это вот собачье имя
Alexey

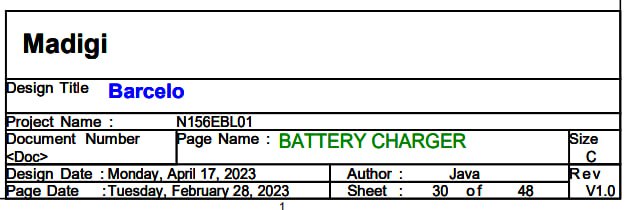

Маркировка платы N156EBL01. На чарджере ничего кроме резистора нет
Dmitriy
На маркировку матрицы похоже :-)
Alexey
На плате перепроверю, но именно по этой маркировке схему выискивал.
Alexey
Да варисторы или супрессоры тоже могут быть виновниками
Anton
Это шутка такая? Соединение дата и клок приведет к неработоспособности всего что сидит на этом канале smbus, акб определяться не будет. Ищи esd супрессор пробитый. Подай с лбп и смотри тепловизором , если так найти не можешь.
