просто я это всё к чему, перенастраивать звёздочки ради шливовки одного вала никто точно не будет пусть скорость будет меньше, но мощность всегда максимальная
просто я это всё к чему, перенастраивать звёздочки ради шливовки одного вала никто точно не будет пусть скорость будет меньше, но мощность всегда максимальная
Комментарии: 56
Aleksandr
однажды был случай на заводе в 90х взяли шлиф, взяли шлифовщика, этот товарищ накрутил на 3д7хх ( круг 630) 1 мм после касания, результат я видел после бабаха ) вал шпинделя загнуло гадусов под 80 )
Ensem
сила резанья, т.е. мощность (M*n) которая передаётся на ось с кругом
Aleksandr
дуплекс из 7или 8 подшипников, ясное дело всмятку ) и станок то новый.... был
Ensem
ну точнее на всю кинематику с подачами и возвратом а у меня знакомый на станке шлифовальном из квадратных каких-то плит абразивных круги делал XD
Aleksandr
в смысле на шпиндель ?
Ensem
ну или как оно называется куда зажимаеться круг там же явно не шпиндель
Aleksandr
шпиндель - называется с оправками
Ensem
а, ну в любом случае мотор то всю кинематику двигает, и подачу и круг
Aleksandr
круг в оправу => и всё это на шпиндель прикручивается но подачи обычно делают другие моторы или даже гидропивод
Ensem
ну не, там точно не гидропривод. У нас такой последний уничтожили выплюнув ему хобот
Aleksandr
заготовка подаётся на круг и никогда не наоборот у меня дома два шлифа побольше и поменьше и все на гидравлике плоские а вы круг шлифуете или плоскость ?
Ensem
плоскость
Aleksandr
подачи сервоприводом ?
Ensem

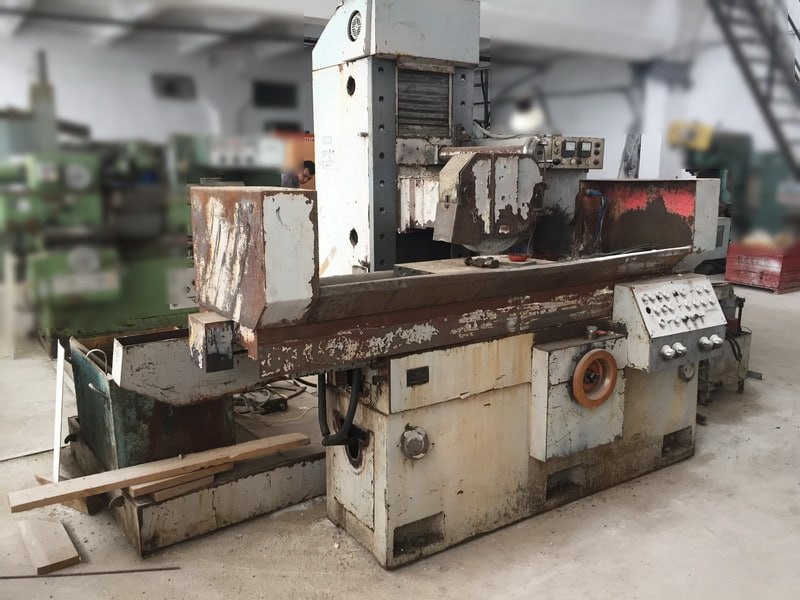

типо такого только коробки передач нету
Aleksandr
3л722 короткий у мну длинный
Ensem
ну да, чет такое
Aleksandr
у этого продольная подача - гидроциллиндр поперечная подача двигателем асинхрнноым на реле времени управление гидроклапаном от сельсинов справа гидростанция в колонне двигатель на 11 кВт 1470 об/мин в гидростанции стоит насос переменного объема ( переменной производительности ) от этого зависит скорость продольной подачи
Ensem
мм... т.е. можно будет просто клапан поставить на гидролинию походу от тока на шпинделе огонь
Aleksandr
плохая идея
Ensem
и будет всё за один проход срезаться
Aleksandr
шифер будет
Ensem
так потом чистовым его срежут
Aleksandr
за проход можно не более пол сотки иначе шпиндель загнёт и камень разорвет
Ensem
там)) по 2мм могут сдирать))
Aleksandr
2 мм лучше фрезеровать изверги
Ensem
прям по сварке )))
Aleksandr
туда комплект подшипников стоит 180 000 р и хрен купишь ибо санкционка
Ensem
изготовят
Aleksandr
зайобисто
Ensem
да не, там нормальный конструкторский центр есть рядом у них всё, и станки японские и термисты
Aleksandr
конструировать это не шарики пи дорожки подгонять
Ensem
они там даже форсунки делают
Best

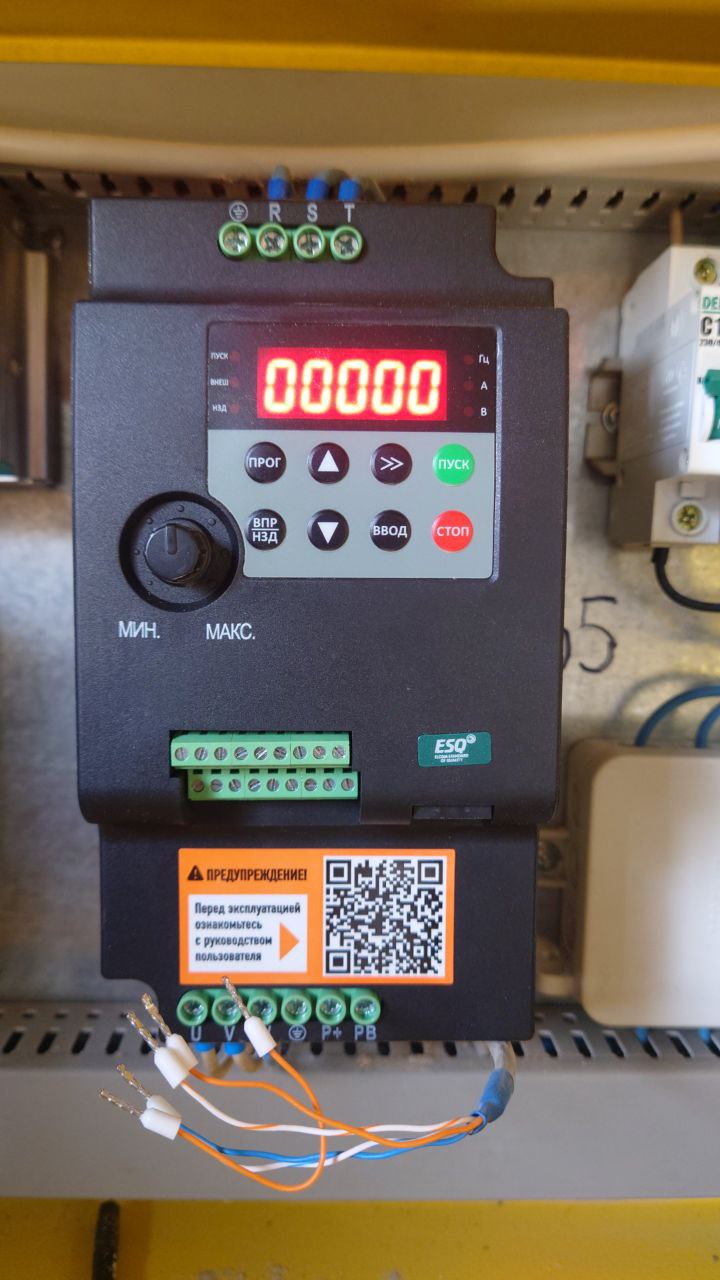

Доброго времени суток, не могу настроить Ч.П. на двигатель-шпиндель ЧПУ станка,Ч.П. уходит в защиту 10, нагрузка на валу или не хватает мощности, хотя мощность Ч.П. превышает с запасом шпиндель, кто что может подсказать? Возможно я в настойках что-то упускаю, шпиндель на 400Гц
Aleksandr
я делал дуплекс ок месяца поролся
Aleksandr
скорее всего вы его неправильно настраивали
Best
Старый ЧП сгорел, поставил новый, а этот уходит в защиту, шпиндель тоже новый Что именно может быть не так?
Ensem

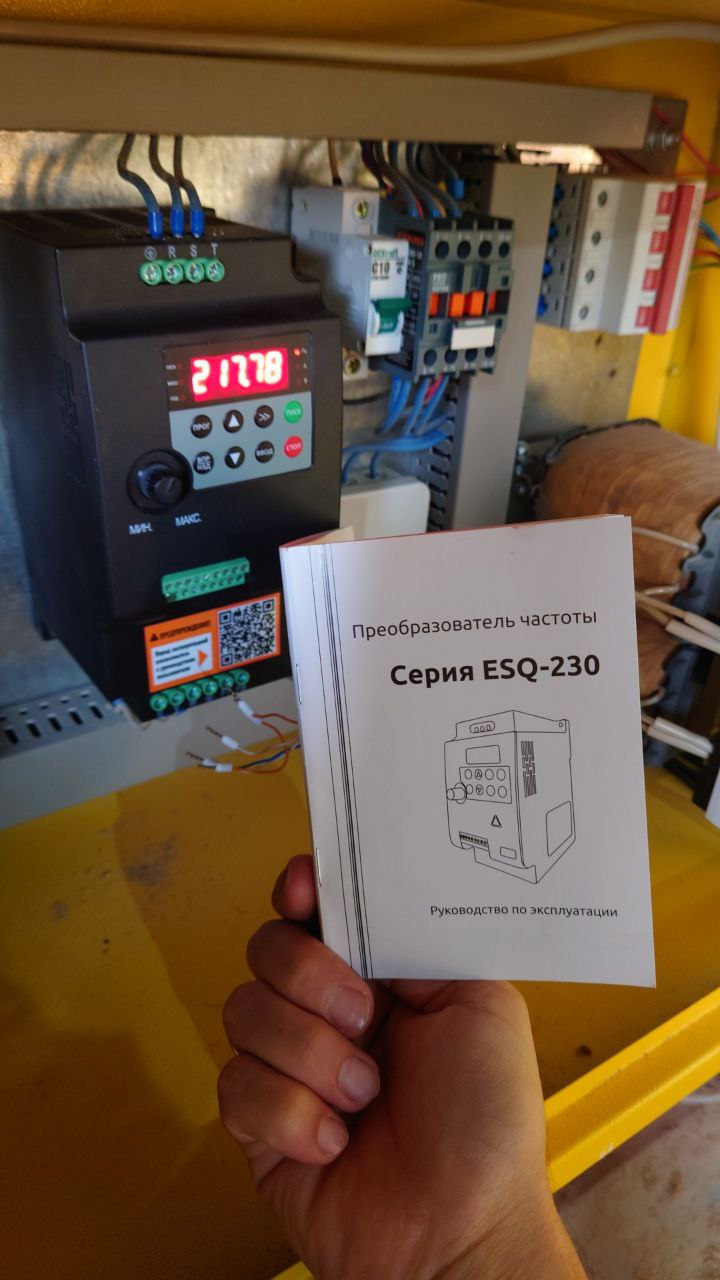

а в инструкции что написано?
Aleksandr
что в параметрах номинальных ? ток напряжение и частота
Best
Двигателя имеете ввиду?
Aleksandr

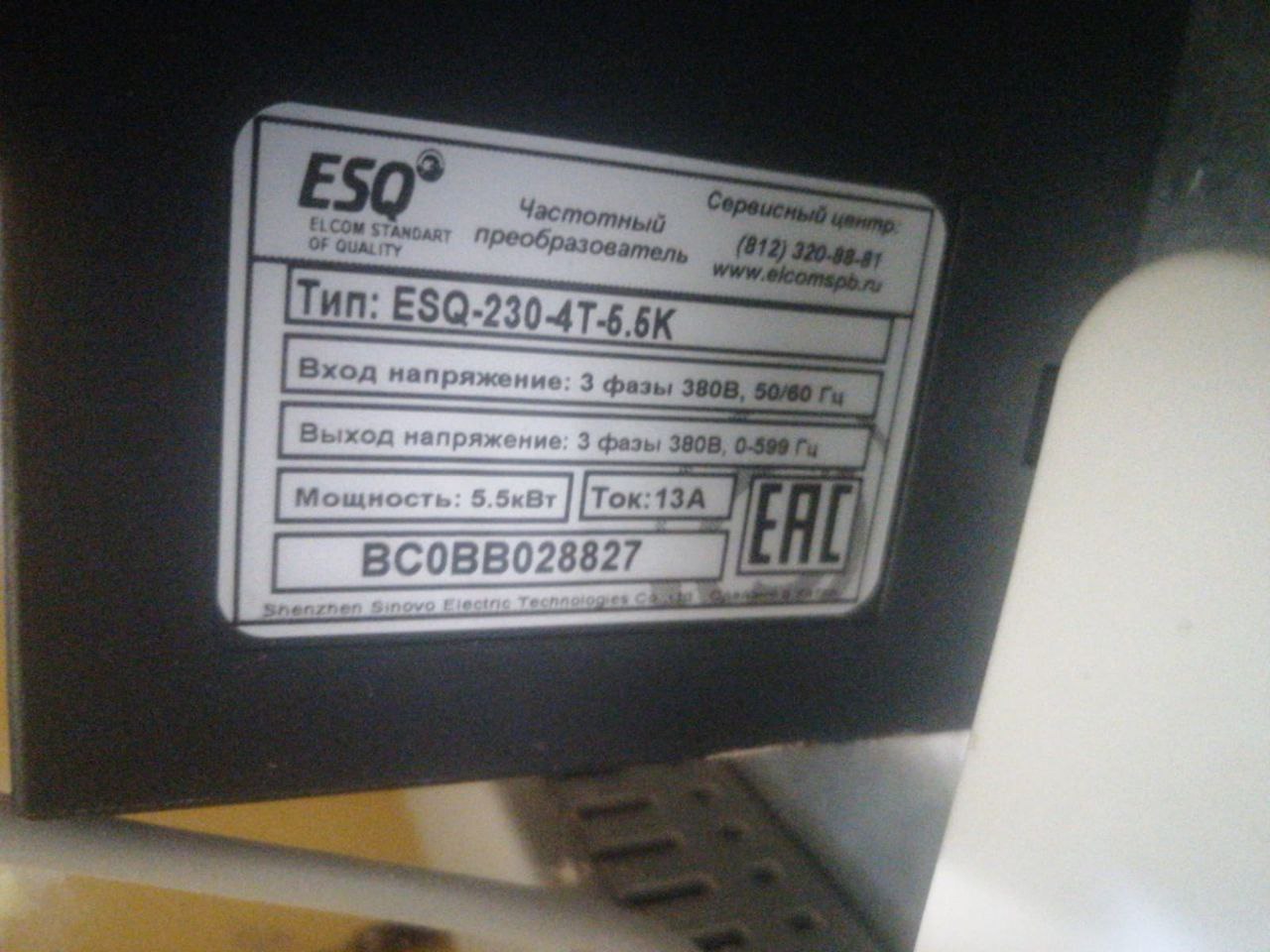

в частотнике ) ( да двигателя ) что за шпиндель что на нем нарисовано ?
Ensem
да, давай нам напряжение, ток отсечки, индуктивности, шильдик двигателя, расшифровку ошибки
Best
То что там плохо видно это 400Гц
Ensem
проверь выставил ли в частотнике 400 вольт ибо с завода часто 220 стоит греется ли он в работе
Anonim
Советский ЗИП, лежат на складе
Sergey
Странно я нашел что 10 это перегрузка
Best
Так нет такого Шпиндель свободно вращается
Aleksandr
смотреть надо этот зип и мерить в термостатированой камере
Sergey
Тупо
Anonim
Шли в комплекте со станком, от завода изготовителя
Sergey
Остальное - дело в настройках если мощность пч не менялась
Ensem
или мощность повыше задрать в настройках максимальную, пока не сгорит
