Доброго дня! Если кратко, можно ли аудиокабелю для наушников (микрофон + наушники) подвести 5 вольт на эти самые наушники, чтобы не городить доп. провода ? Подробнее: Давно для авиасимов покупал набор Track Ir, позволяет отслеживать повороты и смещения головы, чтобы управлять виртуальной камерой (осматриваться в виртуальном мире очень удобно). По сути система из 2х частей, камера с фильтром видимого спектра отслеживающая 3 ИК светодиода закреплённые на наушниках. Чтобы светодиоды светились нужно подвести питание, родная клипса очень неудобная и не надёжная, плюс лишние провода питания от USB компьютера. Решил сделать по своему, по образу и подобию родной клипсы со светодиодами сделал свою с соблюдением размеров, установил 3 3мм ИК светодиода, для проверки подал питание от литиевого аккумулятора, закрепив свою клипсу на двусторонний скотч, всё работает прекрасно. Думаю как лучше всего подвести питание через аудиокабель. Своего рода инжектор питания. По идее на материнской плате должны быть разделительные конденсаторы для наушников и микрофона, не пропускающие постоянное напряжение и можно подать 5 вольт условно между землёй правого и левого канала и микрофоном. Есть некоторые опасения, поэтому решил спросить у сообщества, плюс есть вероятность наводок на микрофон. Буду благодарен за информацию и идеи.
Комментарии: 7
Yan
Может проще взять мелкий аккум, плату зарядки и сепик? Можно ещё индикатор заряда прикрутить
Fait

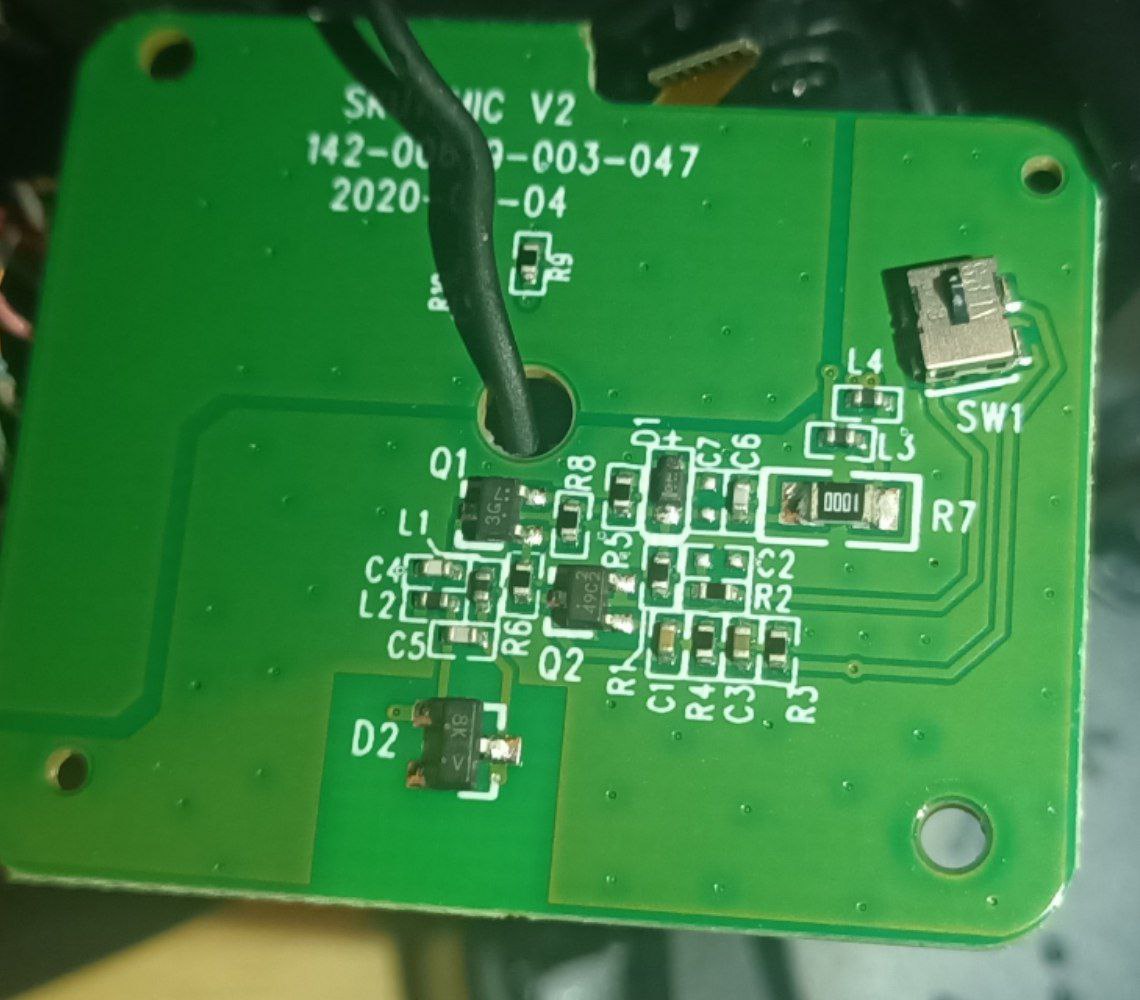

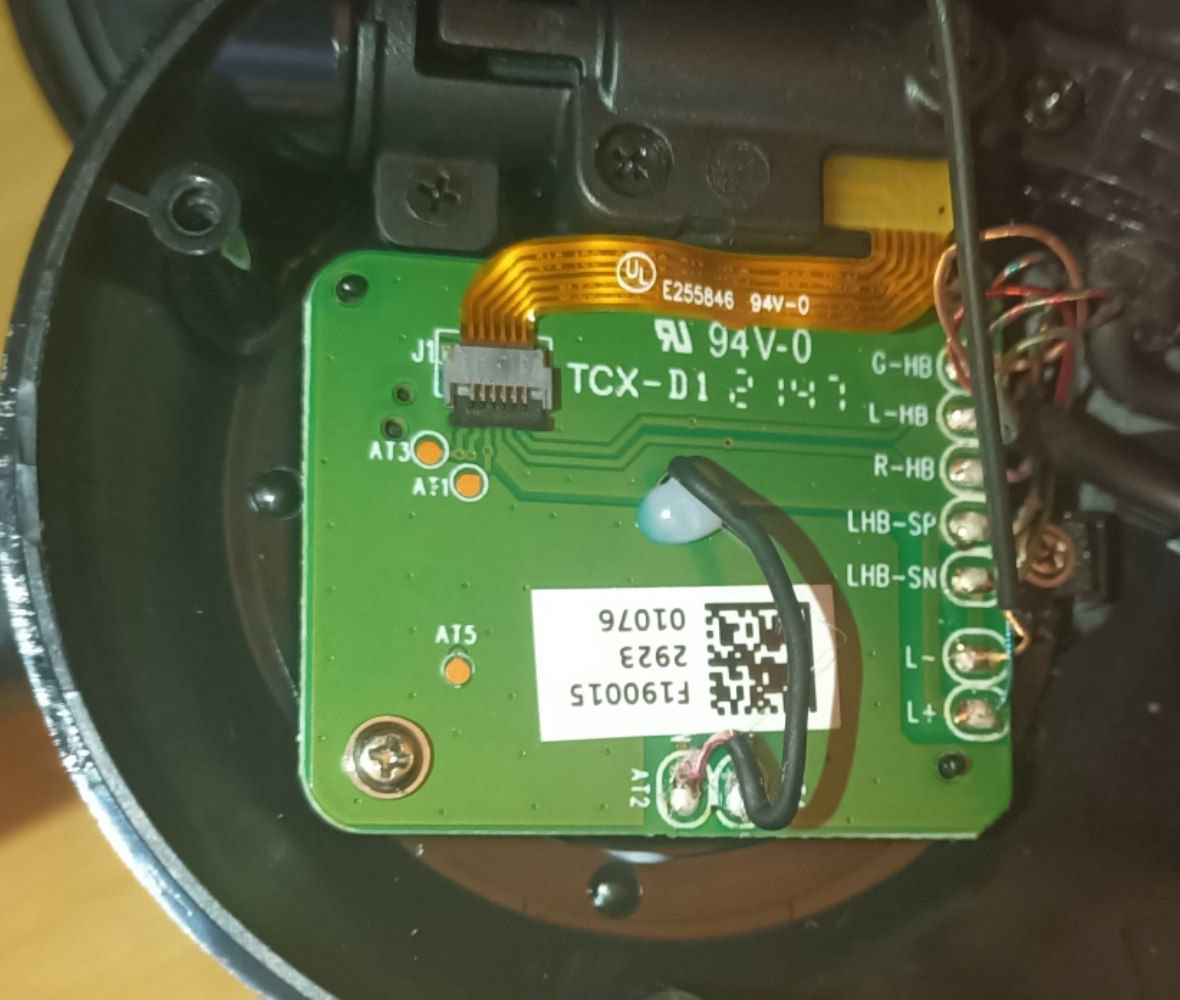

Если не получится с питанием по проводу, то так и планировал сделать (контроллер заряда можно внешний, меньше масса, питание светодиодов можно и через резистор, разница небольшая). С учётом того, что всё-равно проводами привязан к компьютеру, подумал, почему бы не подать питание через них. Наушники оказались несколько сложнее устроены, чем ожидал. Обратная сторона платы.
Lmx2315
А вы подводите переменное напряжение. На частоте за диапазоном слышимости, а потом детектируйте диодным мостом. Поставьте bias tee из дросселя, чтобы вч куда нужно ушло.
Sanchez
Оно и так есть питание. Электретные микрофоны (99% ширпотреба) не работают без фантомного питания
Fait
Питание есть, но ток мизерный, менее 1 мА, для 3х ИК светодиодов хотя-бы 6-7 мА.
Anonim
Самое простое что напрашивается, с динамиков снимать, к каждому светодиоду конденсатор.
Fait
Потребление ИК светодиодов около 8 мА. Если наступит тишина, то светодиоды погаснут. Есть опасения за ухудшение качества звука при такой конструкции. Наушники не самые дешёвые, не китай за 1500 руб., было бы не логично переплачивать за качество звука и затем его собственноручно гробить. Пошёл по другому пути, землю взял с наушников, вывел через неодимовый магнит , а провод питания аккуратно приклеил к проводу наушников и на отдельный разъём. В общем всё надёжно работает, хоть и в иной конструкции.
