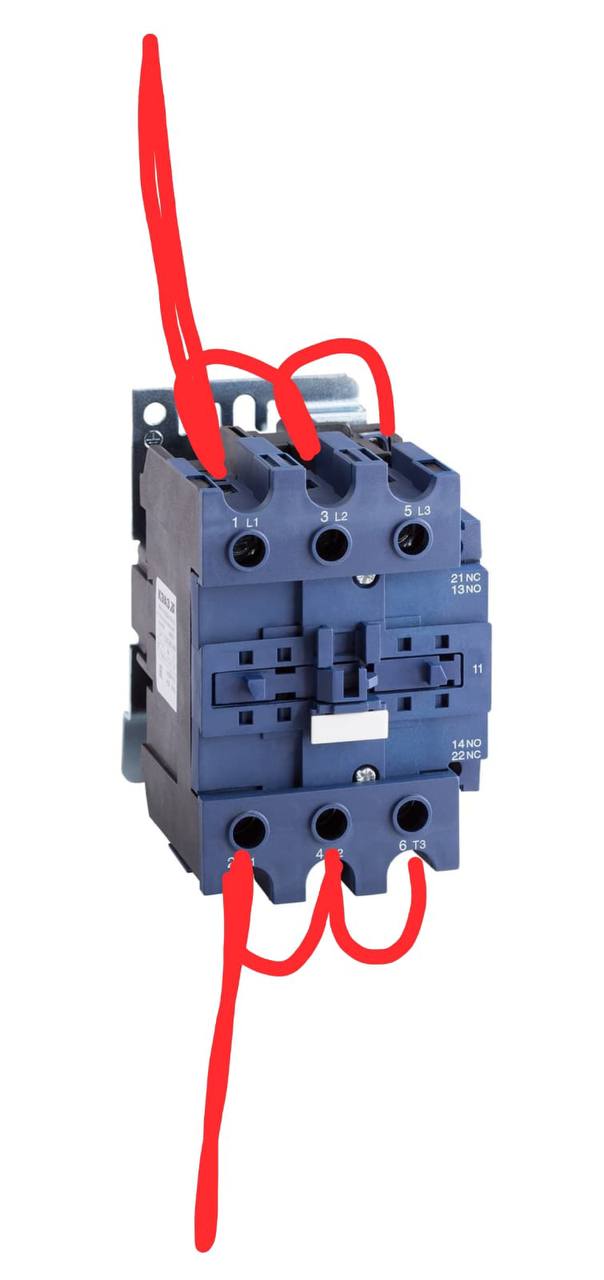

Добрый день, уважаемые электрики, возник один вопрос, подскажите пожалуйста. Если контакты трех фазного контактора соединить параллельно, как правильно учитывать ток, если допустим контактор на 32А
Добрый день, уважаемые электрики, возник один вопрос, подскажите пожалуйста. Если контакты трех фазного контактора соединить параллельно, как правильно учитывать ток, если допустим контактор на 32А
Комментарии: 44
Alex
Суммируется с небольшим вычетом на доп соединения
Ruslan

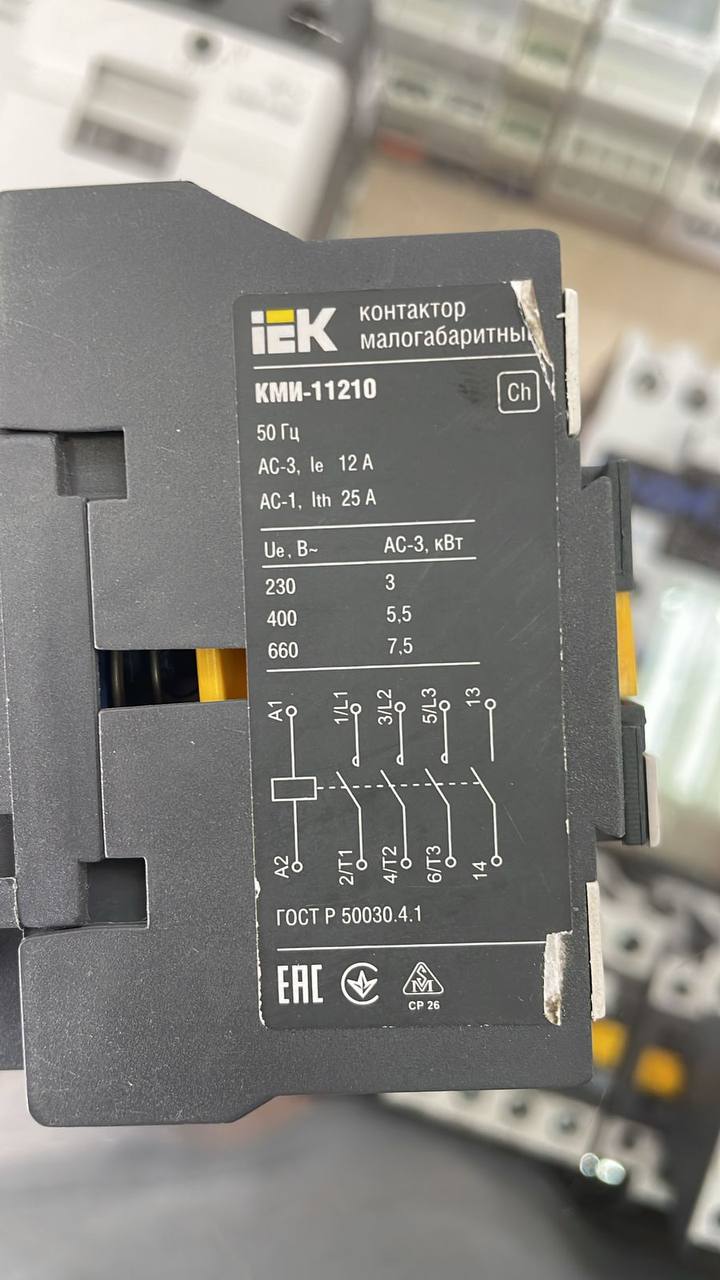

Можно складывать алгебраически, или это является ошибкой ? То есть 32+32+32=96 И ещё следом вопрос на контакторах указывается номинальный ток АС1 и номинальный ток АС3. Возможно что производитель имелл ввиду такой тип подключения указывая АС1 И если можно ссылку на книгу или статью где это описано. Что было на что сослаться.
Lemon
АС-1 это нагрузка резиствная, нагреватели, лампы накаливания, и прочее без пусковых токов АС-3 это индуктивная, двигатели, светодиодное освещение, или что то, в типе которого вы не уверены
Ruslan
Понял, спасибо. А по первому вопросу ? Можете подсказать ?
Lemon
Вы можете подавать питание сверху одной шиной. Но вот снимать снизу желательно таки в пределах номинальный нагрузки, с каждого полюса. Сложно сказать, разброс в переходном сопротивлении внутри может меняться
Viktor
Это может быть и одна фаза, и неисправная отвертка и наведенка Проверяйте нормальным мультиметром. А 32А откуда взяли?
Ruslan
Просто для примера
Viktor
Ну смотрите, чутка контакт ослабнет на одном полюсе, и ток распределится на других.. такое себе...
Ruslan
Да согласен, вот и хотел уточнить можно ли так вообще считать, или существует какая-то формула, я понимаю что один контакт вообще может в процессе работы выйти из строя.
Viktor
Я вообще сомневаюсь, что такое разрешено) одно дело таким пускателем три разных потребителя запитать одной фазой, - другое то что вы хотите
Ruslan

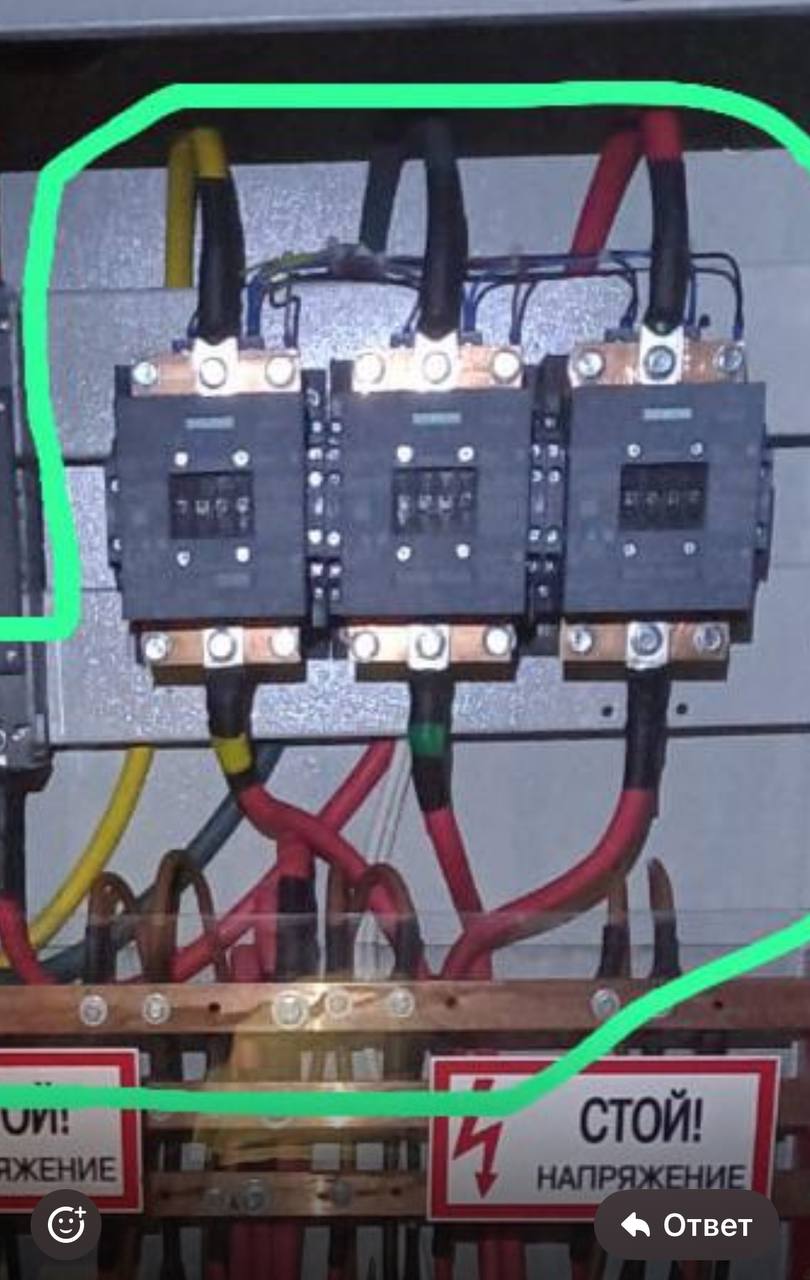

Иногда вижу такие работы, кто то делает, вот хотел уточнить хотя бы для себя.
Lemon
Как вариант могу предложить заменить пускатель скажем твердотельным реле
Lemon

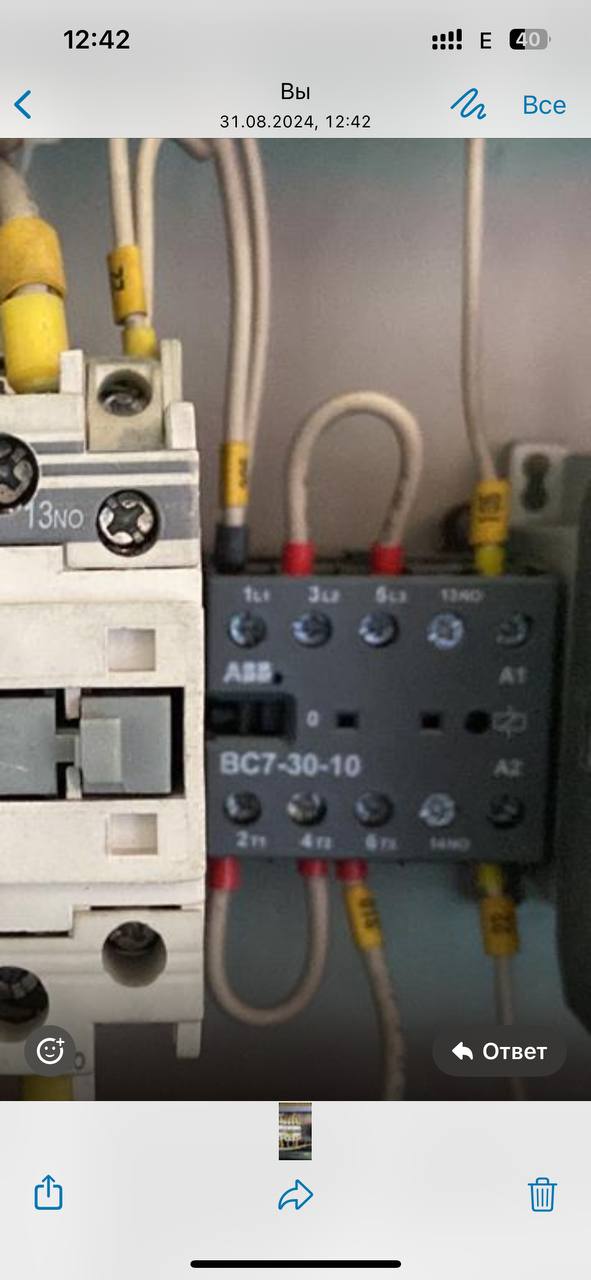

У нас вентиляционщики используют везде одинаковые контакторы, нагрузки меньше номинала, но там, где им нужна всего одна фаза, они кидают две перемычки, сверху и снизу, просто для большей износостойкости
Ruslan
Это последовательное соединение тут понятно.
Arthur
Не, там во всей хате половина розеток не работает. На всех горят две фазы. И в отдельной комнате исправные розетки-там одна фаза, там все нормально звонится
Viktor
Это одна фаза
Arthur
Одна, да, но на обоих контактах
Lemon
В коробках есть вероятность что потерялось соединение
Arthur
Да, вызвал туда управляшку, пусть ищут где проблема Там очень старая квартира, розетки как у меня на заводе, не нашел коробку Меня просто попросили прийти посмотреть, чтобы знать розетка сдохла или проводка А большего я не умею
Viktor
Нейтрали значит нет, а одноименная фаза через нагрузку пробивается) Если бы было две фазы, то всё бы работало, но недолго))
Viktor
Эта отдельная комната - ближе всех к электрощиту? Фотку электрошита кстати покажите, сколько отходящих на нейтрали?
Ruslan
Всего щита фотографии нет.
Viktor
А вы тут причем?)
Ruslan
Сорян) перепутал
93114
ГДЗ
Viktor
?) Домашкой торгует чтоли?) Я бы купил гдз по кубановедению и обществознанию... Наркоманские задания какие то там..
Anonim
Кубанология
Arthur
А я уже ушел, пасиба за помощь)
Dmitry
Добрый день, подскажите пожалуйста, есть ли такое устройство: входное напряжение меняется от 12 В до 29 В , а выход постоянный на 28 В, ток до 10 А
Nikita
Стабилизатор
Dmitry
Их много, но подходящего под запрос найти не получается
Nikita
На алике есть стабилизатор 12В в 28В 20А (3360 рублей)
Arthur
Все верно
Andrey
Складывать НЕЛЬЗЯ. Контактная группа рассчитана на номинальный ток, без разницы в параллель или последовательно
Ruslan
Нашел в интернете Нельзя это хорошо, а есть какая нибудь литература или статья по этой теме ?
Andrey
У нас в своё время был предмет ТОЭРЦ — теоретические основы электрорадиоцепей. На вскидку не вспомню где почитать
Ruslan
В том то и дело, не могу сам найти книгу или нормативный документ, или статью. Где подробно будет описано.
Ruslan
С точки зрения один раз попользоваться эта таблица похожа на правду, но если на постоянку, то недолго будет работать
Alex
С какой стати нельзя то, если каждый контакт рассчитан на 30А, то в параллель чуть меньше 90 выдержат
Andrey
Там кажется речь о последовательном соединении была изначально. В параллель - если контакты одновременно и синхронно замыкаются. При токе 90 и номинале 30 может прострелить дуга на 1 паре контактов и трындец сему девайсу. Чисто мои рассуждения и предположения
Viktor
Не так. Просто номинал на коэф умножать надо Нет, о параллели Тема с коэфициентами выглядит справедливой. Сам я с таким на практике еще не встречался, если честно. У нас наоборот, стараются везде запас сделать
Andrey
Я обычно номинал в параллель разгружаю, если однофазка ))
Viktor
Это понятно, что без проблем))
