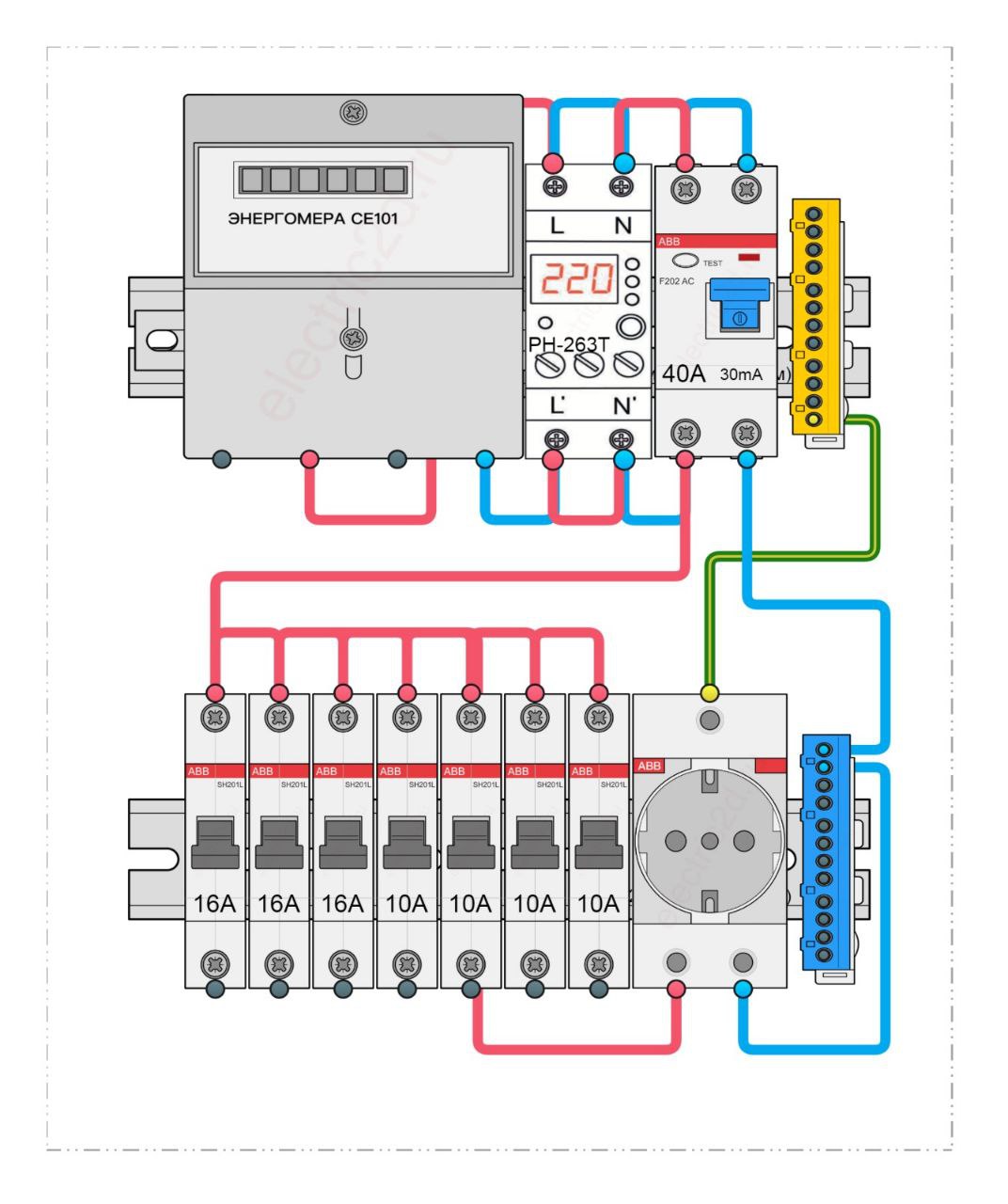

Всем здравствуйте, подскажите пожалуйста правильно ли сделал проект щита? Фаза:От счётчика на реле, от реле на узо, от узо на автоматы Ноль: от счётчика на реле, от реле на узо, от узо на шину Розетка фаза на фазу 16А автомат, ноль на шину, перемычки будут через гребенку Провод 6кв. через ншви
Комментарии: 2
Anonim

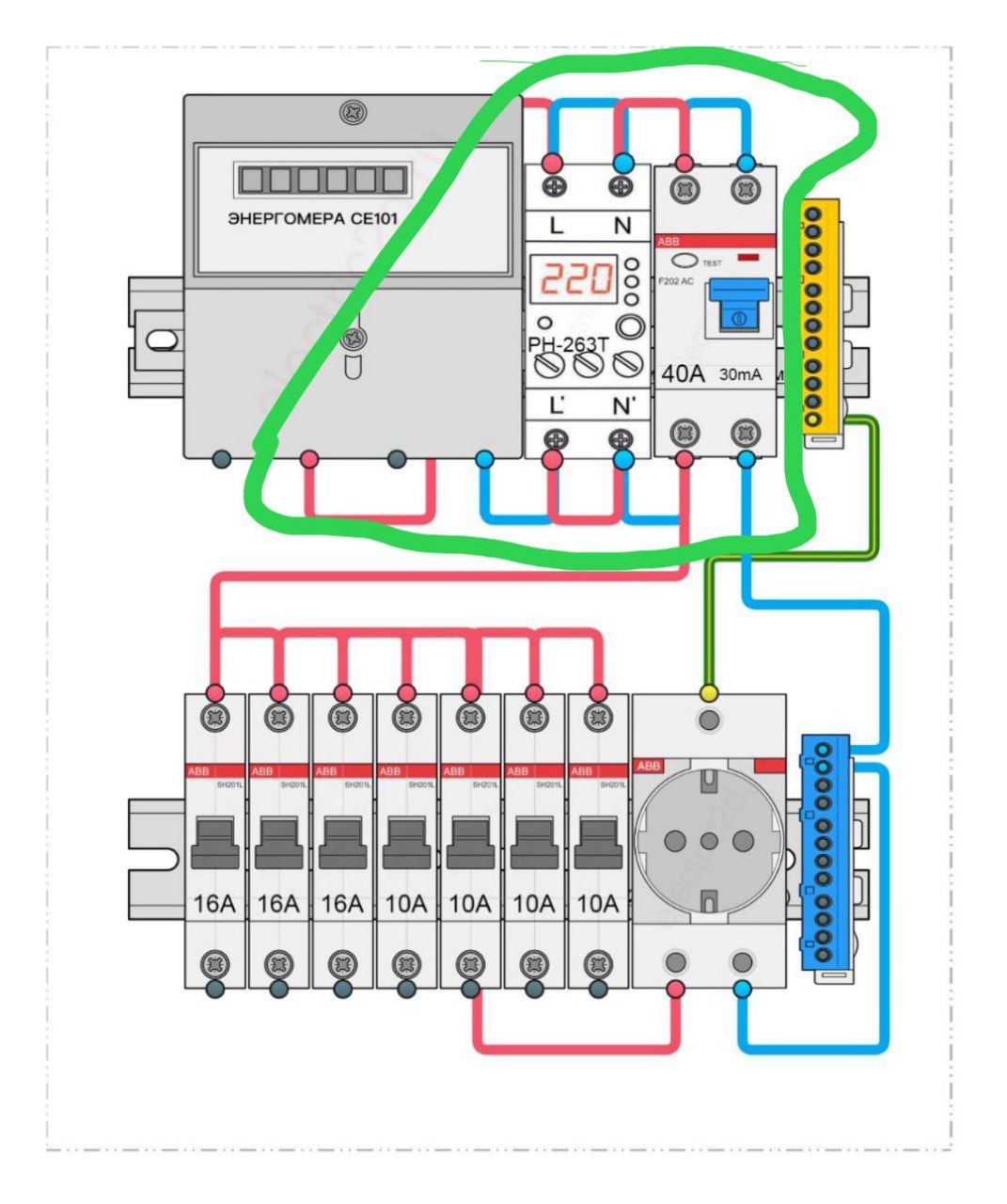

В данном месте неправильно нарисовано
Lemon
В идеале надо 30% щитка оставить пустыми ради удобства монтажа и возможности дальнейших доработок 6ки достаточно, так как у вас в подъезде 32 ав Нижний ряд автоматов проще соединить гребенкой, и один провод с реле зажать. Вверху ноль можно пустить транзитом через реле, а можно и напрямую на диф, и на реле что то вроде 2,5 на ноль исключительно для контроля. Освещение, кроме ванных комнат по желанию можно тоже мимо дифавтомата
