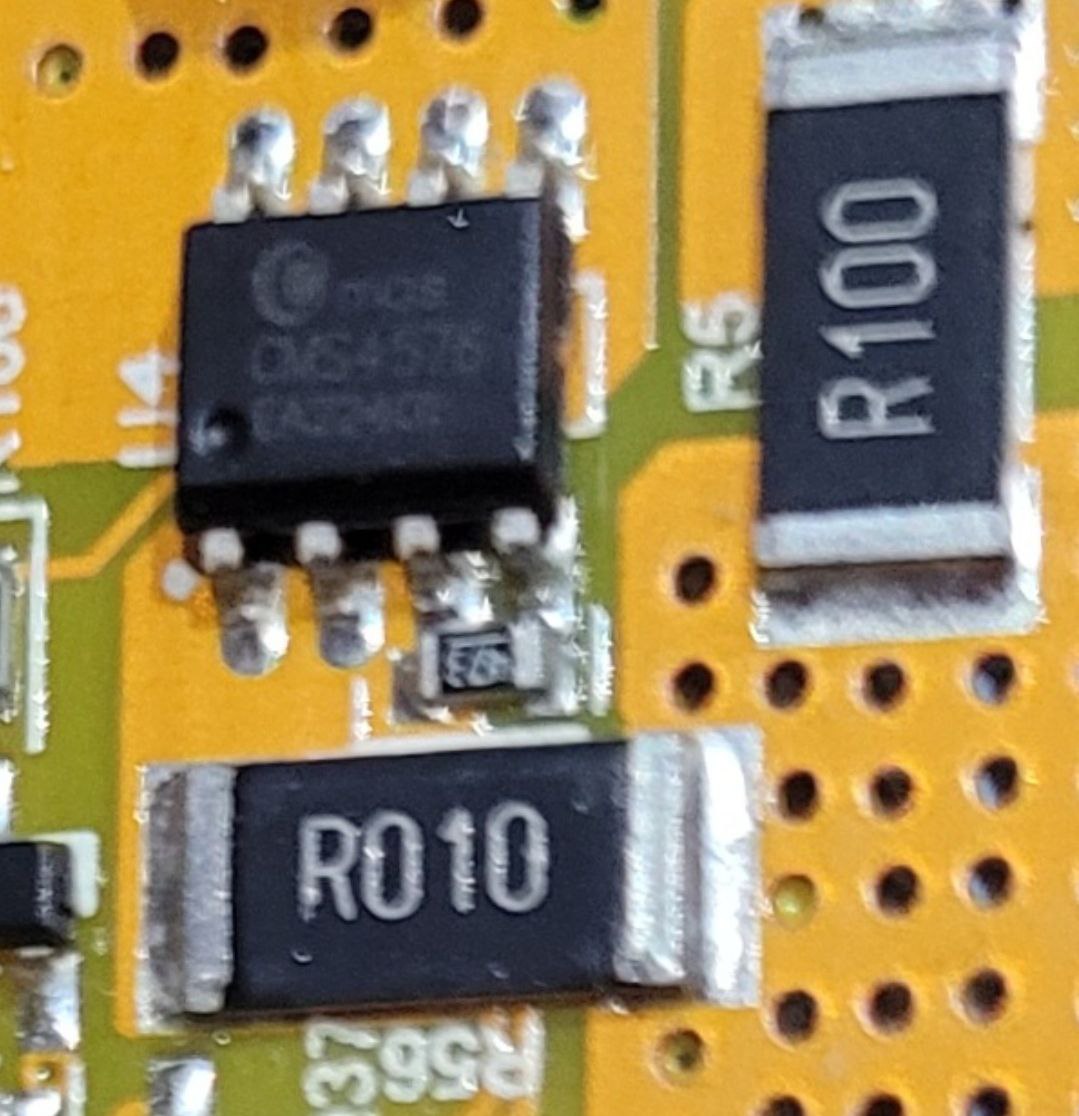

С какой целью делают в печатных платах много маленьких сквозных отверстий?. На экранирование мало похоже. Слишком редко стоят. Так еще и маской закрыты
С какой целью делают в печатных платах много маленьких сквозных отверстий?. На экранирование мало похоже. Слишком редко стоят. Так еще и маской закрыты
Комментарии: 16
Sergey
Связать земляные полигоны на разных слоях
Aleksandr
А зачем много отверстий? Одного мало?
Sergey
Чтобы не было висячих полигонов, как антенн. Конечно, столько не нужно, но перфекционизм и красота берут верх)
Byte
Не обязательно. В высокотоковых частях платы частенько «сшивают» с помощью VIA между собой слои. Нужно, нужно :) Плюс теплоотвод.
Aleksandr
2 слоя всего. Топ и бот. Я сначала подумал на экран сделано, ибо вдоль дорожек, но отверстия слишком малы. Так и маской еще закрыты.
Byte
Смотреть, что с чем сшито. Или просто переход со стороны на сторону, или полигоны между собой на разных слоях соединены, а вот тут уже цели бывают разными :)
Sergey

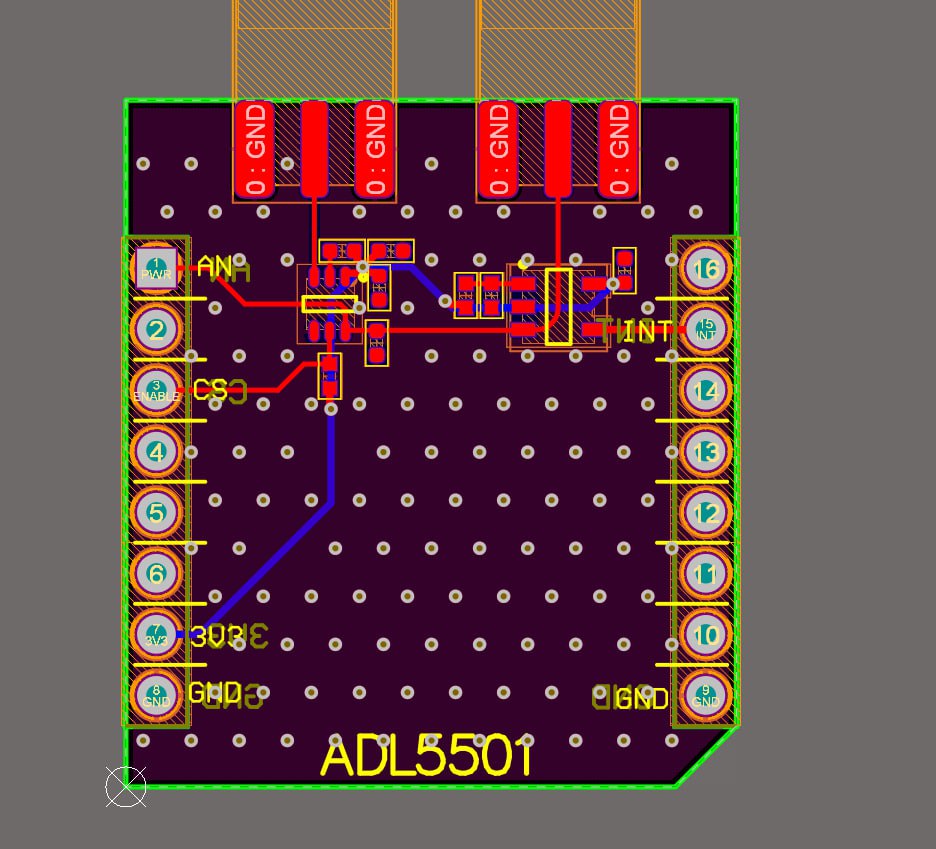

Я так предполагаю, вопрос относится больше к такому
Byte
Здесь ВЧ, здесь нежелательно иметь разрывы в земляном полигоне. Экранирование, защита от помех.
User

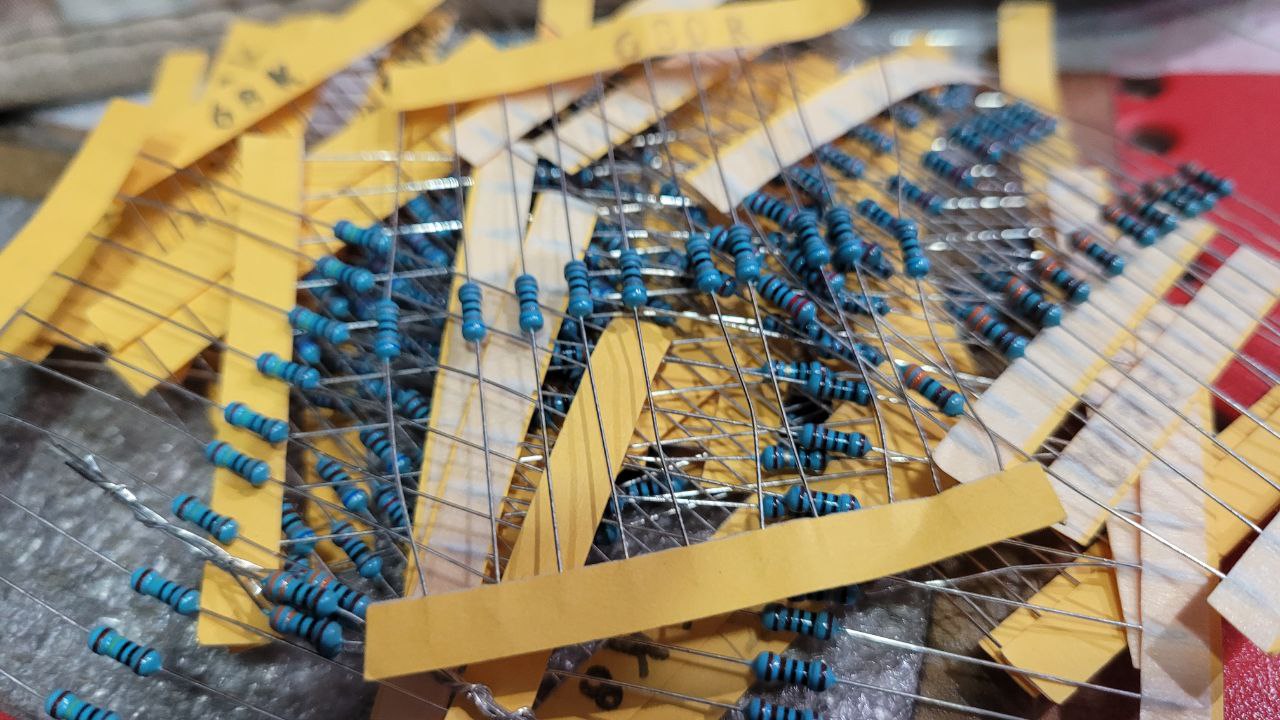

Подскажите пожалуйста, есть ли калькулятор по подбору резисторов? Нужен резистор 0.5 ом, Из этой пачки хочу составить рецепт приготовления, только куча времени отнимает вручную. Может уже есть готовый калькулятор?
Evgeniy
Пуск/стандартные/калькулятор Хотя лично я бы екселем посчитал...
Yan
ElectroDoc для андроид
Skokov
есть прога
User
Выше написали, спасибо чётко работает
Aleksandr
Экранирование разве не должно быть сплошным с соприкосновением КП?
