Концевики отслеживают положение, например: на выходе контроллера ноль, схема автоматом двигает мотор в ноль, срабатывает концевик, отдаётся команда на вход контроллера "ноль", мотор обесточивается... На выходе контроллера "единица", мотор едет до концевика "единица", срабатывает концевик, отдаётся команда на вход контроллера "единица", мотор обесточивается...
Комментарии: 42
Vasiliy
1) что у вас по концевикам должно делать? Останавливаться? 2) нужно с одной кнопки упралять? Или с двух, лево , право? 3) самодхват должен быть? Т.е. нажали и ушли, она едет.. или только едет пока держишь? 4) понятно что 3 фазы,.. на управление с ПЛК 24 вольта? Или только 220 везде? 5) концевики какие? Механические? Индуктивные?.. 6) можно подробнее описать задачу.. что именно требуется реализовать?
Vasiliy
Уточняющий вопрос.. у тебя Тумблер в лево/право? Или у тебя их несколько.. не, просто схему рисовать буду..
Vasiliy
P.s.. тут наверное уже многие помнят.. что люблю схемы рисовать..
W1ruus
"Тумблер" один - выход с контроллера, там либо "единица" либо "ноль"...
Vga
виндой обрезанной ты ее живее не сделаешь, а вот кривее как нехуй делать Все что там можно сделать - докинуть памяти, если мамка позволяет, и ссд воткнуть, остальное припарки
Magistrdev
ssd воткнули=) на эт получилось уговорить.... теперь обычная полноценная 10ка про упирается в проц.... по оперативе 20-30% запаса вроде как есть=)
Vga
в проц упирается софт, сама ос так уж много его не жрет в простое. Алсо прибей там телеметрию и будет жрать меньше
Magistrdev
про эт тоже было сказано, сказали над так чтоб пару месяцев перетерпеть, там деньгов на опертивку подкопим
Vga
Тогда став десятку как есть и прибецй в ней вредное вроде телеметрии (я еще обновление и дефендер убил)
Magistrdev
ну дефендер как никак иногда выручает, когда руки совсем культяпки... но приэтом бесит все остальное время=)
Vasiliy
Прошу прощения.. тумблер что делает?????? Влево , вправо... Включает контроллер??? Или смыв в унитазе.. прости.. Задача, вроде и ясна.. и с другой стороны недосказанность есть.. как бы..
W1ruus
Тумблер - это выход с контроллера...
Vasiliy
Ладно, крайний раз спрашиваю.. что этот тумблер должен делать? Или иными словами делает..
Karboflex
на край не ставь а то кот уронит
W1ruus
Задачка: дано, мотор, два концевика... Выход с контроллера (тумблер, вкл/выкл) на котором либо ноль (выкл), либо питание/единица (вкл)... Вход контроллера на котором либо 1, либо 0... Мотор двигает по винту какую то нагрузку... В концах винта остановка... Какой схемой можно реализовать данное задание ? Контроллер должен знать положение нагрузки в двух точках (вход - единица или ноль).... Концевики отслеживают положение, например: на выходе контроллера ноль, схема автоматом двигает мотор в ноль, срабатывает концевик, отдаётся команда на вход контроллера "ноль", мотор обесточивается... На выходе контроллера "единица", мотор едет до концевика "единица", срабатывает концевик, отдаётся команда на вход контроллера "единица", мотор обесточивается... Выше... Тумблер забудь )))
Vasiliy
Твой смог.. мой ещё пытается.. Лана.. жди..
Vasiliy

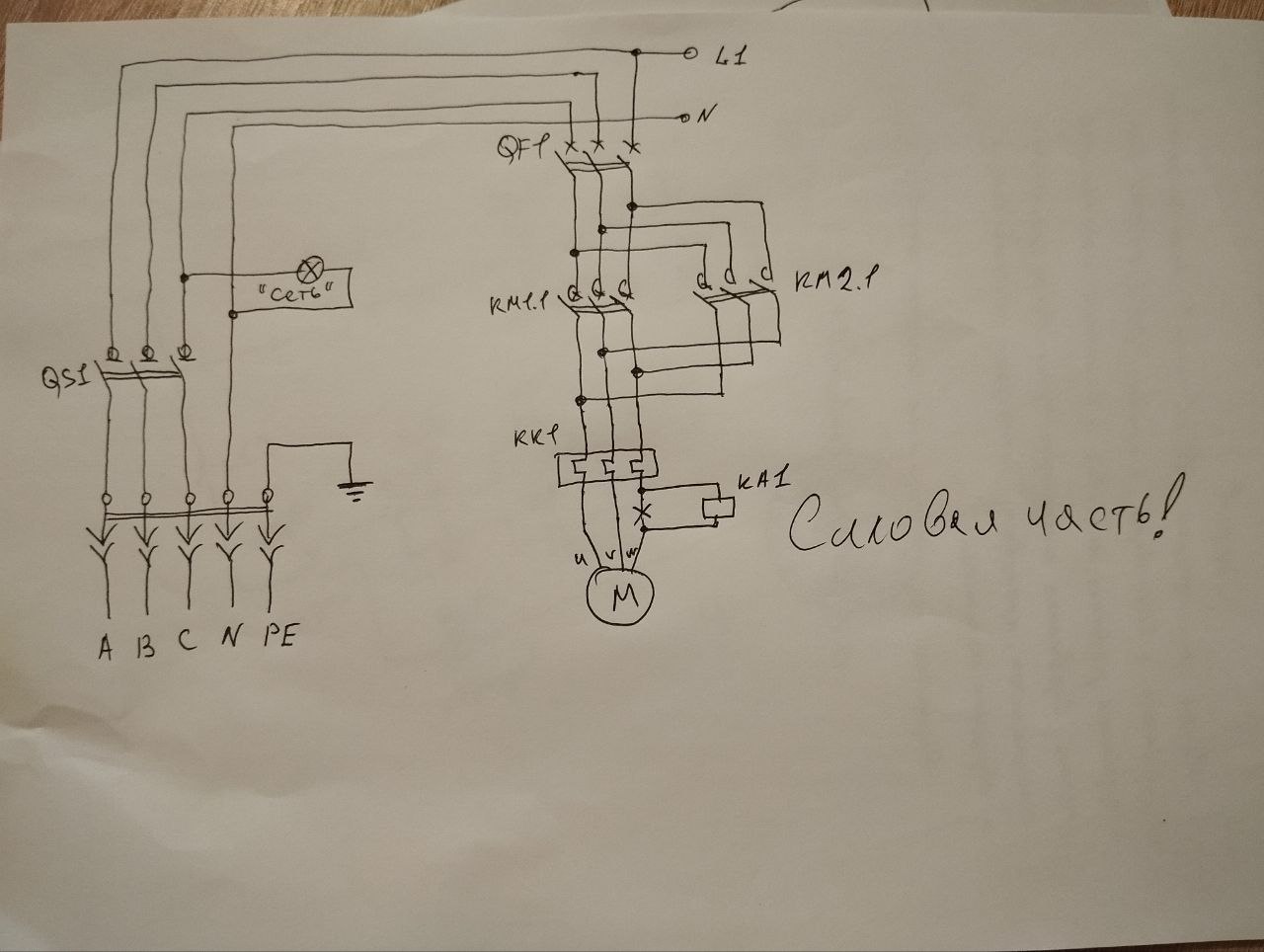

Так.. первый вариант.. с токовым реле перегрузки, вместо концевиков.. второй сейчас, если успею нарисую.. если нет.. то завтра.. с концивиками..
Karboflex
вот те делать нечего)
Vasiliy
Это точно..
Vladimir
И цветными карандашами раскрась)))
Anonim
Эй! Не шеймить там рисующих схемы цветным карандашами! Я в 16ом схемы ими раскрашивала чтобы понимать какой сигнал куда и откуда идёт. Удобная тема. Всем рекомендую!
Qeez
Не по госту.
Vasiliy
Это да..
Karboflex
гост херня да в нём намёк)
Vasiliy

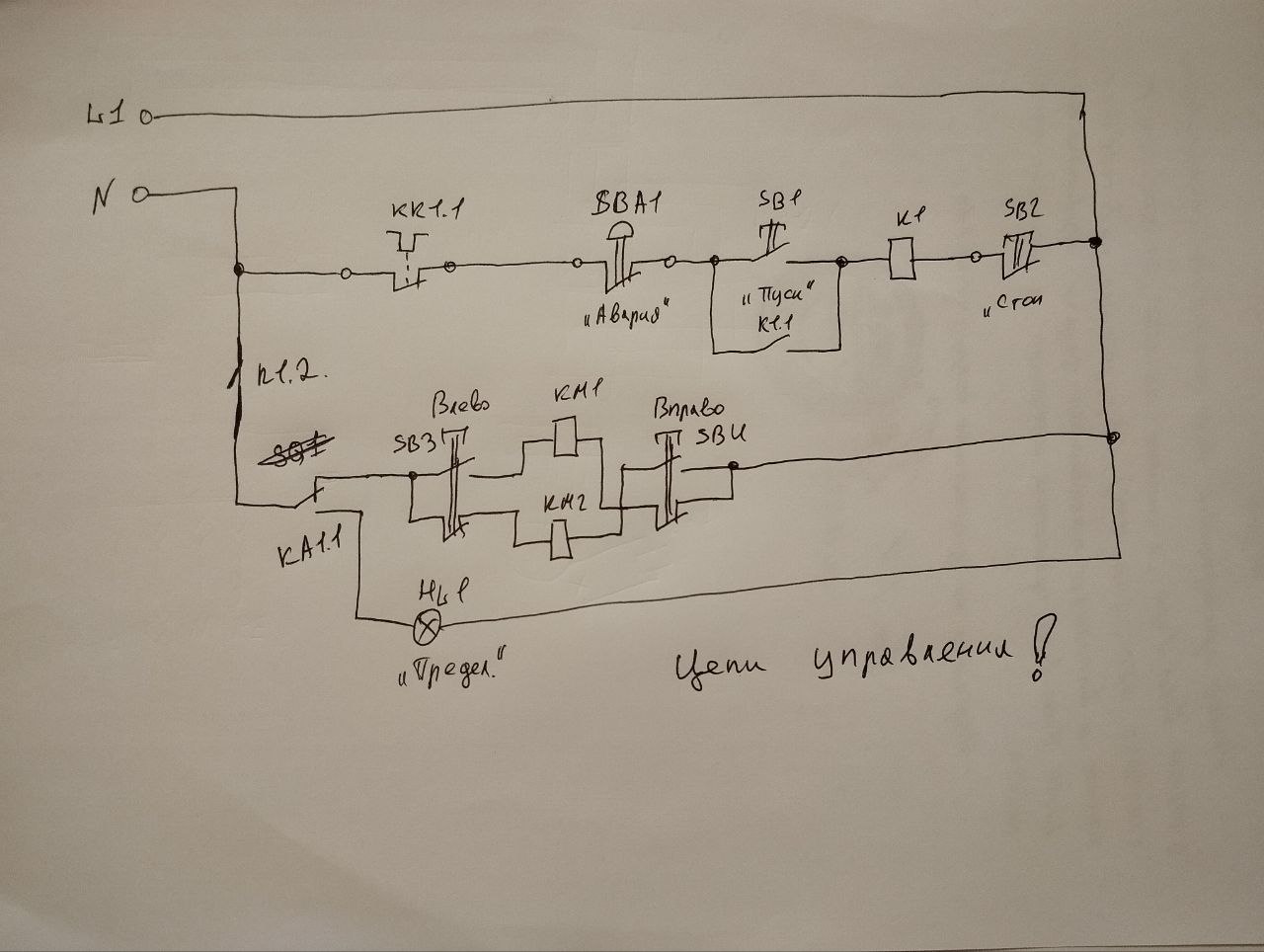

В этом варианте логика проста.. одной кнопкой в одну сторону, другой в другую.. но тут пуск стоп, нафик убрать можно если честно.. проблема концевиков решается токовым реле.. когда мотор уходит в "перегруз" по достижению краев, токовое реле "отбивает" цепи управления.. кратковременно.. как-то так..
W1ruus
В общем классно, благоларю, но не подходит от слова вообще )))
Vasiliy
Ты хоть бы мнемо схему на листочке накидал.. что нужно то.. что твой контроллер делает, или должен делать, в конечном счёте.. Нахера от него выход "0" или "1".. Нахера ему вход "0" или "1".. я же говорю.. вроде все понятно.. и в тоже время нихера не понятно.. что нужно то???..
Vga
По-моему он даже не объяснил зачем это надо
Vasiliy
Это тоже..
Vasiliy
С токовым реле, я подспиздил у старых советских, релейный.. РЕЛЕЙНЫХ КАРЛ.. станков..
Anonim
Ничтожесумняшеся предположу что тебе нужна базовая обвязка контроллера (кварц там, питание, ноги на бут&прошивку/усб, у(с)арт какой-нибудь если его твоя душа пожелает зачем-то вдруг), шим на мотор и i/o на концевики и тумблеры. Или я не шарю?
Karboflex
Да тут вобще никто не одупляет чо ему надо все додумывают в меру своей распущености
Anonim
Не то настроение на портянки. Просто долго думала всё ли правильно пишу. Это многое объясняет. Но спасибо ему что напомнил какой я проект хотела запилить. Как раз пойду пилить портянку, мб если зайдет, то по финансам перебьюсь как раз.
Vga
если начинать настолько сначала, то надо еще обвязку чтобы все это не висло и не выгорало от наводимых шпинделем помех
Karboflex
диода два импортных резистор один советский)
Anonim
Ну будем честны, "ничтоже сумняшеся" это не про учёт помех. Но за уточнение спасибо большое)
Vasiliy
Думаю это вам хоть Като поможет.. https://t.me/electric_na_svyazi/714 Могу свою схему набросать, как вижу ее я.. если хотите..
W1ruus
У меня не кнопки, тумблер...
W1ruus
На ты, мы не враги и не начальство... Давай...
Vasiliy
Субъординация зашкаливает.. уже делали замечание..
