для фазы и ноля если по 125 ампер будут блоки( шины) это хватит на все ? питание всего дома ( потребителей ) или лучше поставить по два , один на половину(нагрузки дома/розетки освещение и тд) , второй на вторую половину , по два фазных блока и нулевых. Что бы не нагружать шины( распределительные блоки)
Комментарии: 38
Valentin
Вы ботоферму строите или майнинг?
Anonim
Таких аппаратов не будет, по крайней мере если кто то не захочет поставить из семьи если ставить диф автоматы и узо , нужно ставить еще УЗДП ? например на всю нагрузку 50 Ампер УЗДП
Viktor
УЗДП с диф защитой никак не связана. Ставить или нет, - вам решать, если в нормативной документации оно необязательно.
Max
УЗДП другая тема. И похоже, достаточно бестолковая
Valentin
Узо ( ВДТ) на всю нагрузку тоже безтолково. Например проблема с розетками в гараже , а выключается все :холодильники , сигнализация и котельня.
Anonim
с одной стороны да, но с другой если есть такая проблема , все равно нужно проводить ремонтные работы. Или вы имеете ввиду , что бы остальная группа работала . В таком случае нужно подбирать автомат по номиналу автоматов розеток? ( например если в котельной 2 розетки по 16 ампер, то и уздп на 32 ампера , или можно и по меньше ? тк бе розетки так сильно нагружены одновременно врядли будут
Aleksandr
Нет, нужно просто разные группы потребителей повесить на разные узо. К примеру розетки гараж, розетки дом. Если розеток много, то ещё разделить диф защиту
Anonim
аа понял, диф автомат да будет на всех группах( у каждой группы, так же свой узо на каждую группу( розетки) свет и тд) , тогда уздп поставлю только на питание автоматов кухни( там где стиральная, кофе машины, где может быть нагрузка на проводку больше) подскажите пожалуйста еще какие модули можно добавить для защиты электричества, и нужно ли такой пастой смазывать контакты млв ( в случае если крепление на шине)
Aleksandr
Уздп можно вообще не ставить, но если есть желание и 10+ тысяч то можно куда угодно ставить
Anonim

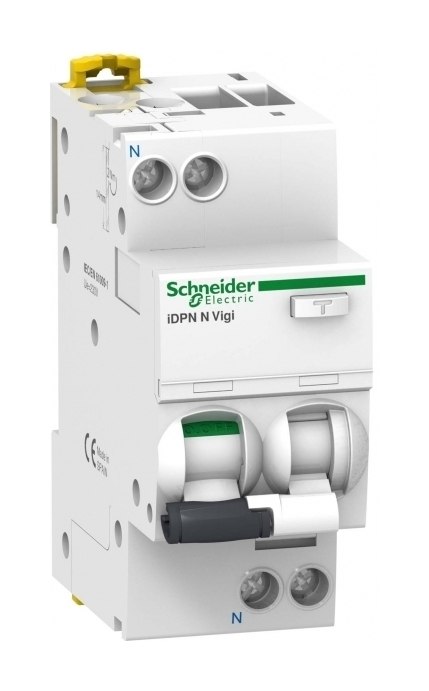

а понял, имею ввиду если есть от него польза, а так если нет от него смысла , тогда безполезен в данном случае диф автоматы вот такие выбрал, к нему же тоже можно например ноль с колодки шинной подключить не обязательно подряд с одного модуля к нему тянуть .
Aleksandr
Польза от него вроде есть, но минимальная на фоне цены. Лучше разделить больше групп по диф защите, поставить более надёжные автоматы
Anonim

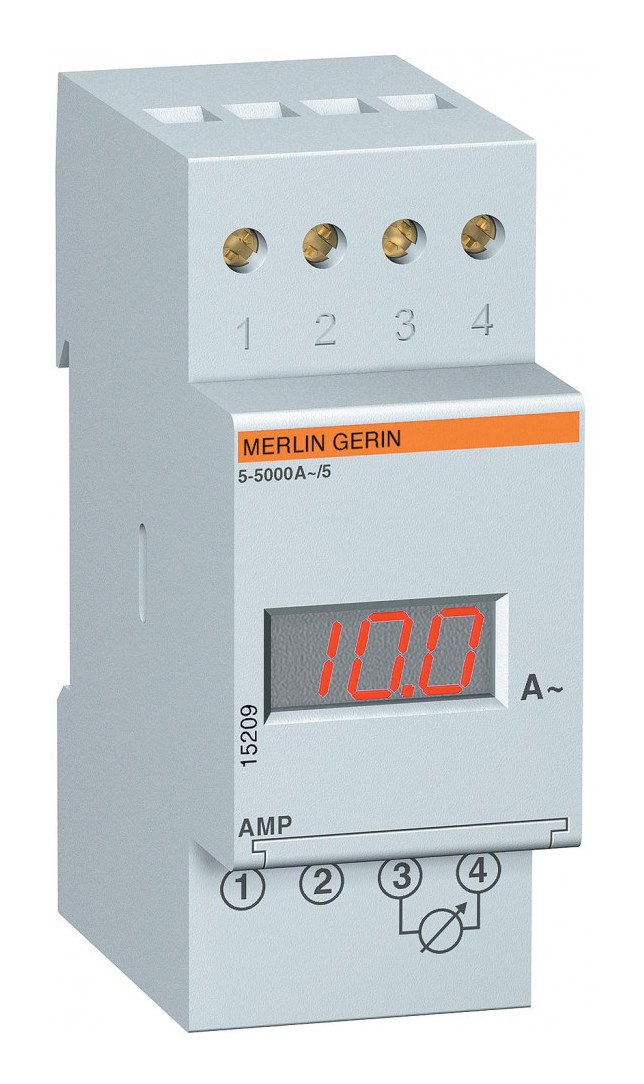

и амперметр такой , что бы следить за амперажом , тк не знаю сколько ампер будет нагружена розетка или проводка дома в целом . Только часть потребителей будет сильная, холодильники , стиральные , кондиционер , в розетки дома , думаю ничего сильнее чайника, утюга , фена подключаться не будет ( может сварочный аппарат если там что нибудь сварить понадобиться ) вы имеете ввиду больше групп это по автоматам или .. Например 20 ампер дифф автомат на розеточную группу , 20 ампер на свет ( или меньше)
Poro
Диф берётся номиналом по сечению
Anonim
те если кабель 10 кв или 16 то исходя из сечения кабеля ? или из сечения кабеля которое идет на группу
Poro
Исходя от сечения кабеля, которое идёт на группу. Пугв 10мм и выше сложно разводить в некоторых щитах.
Anonim
согласен с вами, будет разводиться гибким кабелем , расчет на то что он более податлив в этом плане
Maks
Вам нужно немного разобраться как работает диф защита и как работает зашита автоматов. Когда поймете как устроен процесс защиты поймете где откуда нужен ноль. Не просто так есть ввод а есть вывод. УЗО - помогает в следующих случаях: когда ток начинает уходить из цепи фаза-нуль куда то мимо. Например на друго ноль, на землю по заземляющему контакту, или через человека тоже куда то. По этому для каждого узо делается отдельная группа нулей. Автомат защищает проводку в случае короткого замыкания или перегрузки сети. Например у вас проводка сделана проводом 2.5мм до 3.5 киловата или 16а и вот у вас стоит автомат на 16 А что бы если туда включат нагрузку 7киловат у вас не загорелись провода а отрубился автомат. Диф автомат это комбинированное устройство из за чего применяется обычно только на каких то выделенных линиях типо варочная, проточник. А остальное садят на несколько узо и под каждым узо несколько автоматов. При этом узо может быть спокойно на 63А 30ма. Нет смысла кроме как призрачной экономии брать узо с номиналом ниже нет смысла
Anonim
вас понял, то есть например после вводной группы( вводной автомат реле напряжения, амперметр , ноль уже вывожу на шину и с нее уже буду вводит на каждое узо ) если вас правильно понял
Maks
После каждого узо - своя группа нулей. Общая только земля
Anonim
а все я вас понял, то есть с первого узо например вывожу ноль на одну , с второго соответственно на другую . А провода подключать можно ( которые идут в дом тоже соответственно ) если узо на кухню условно , то получается и ноль цепляю на шину куда идет ноль от этого узо .
Ilya
По мне уже лишнее пошло, шинам место в промке или мкд. Диф защита на мокрые зоны, плюс связка узо/автомат.
Moha
А нет фото, как это выглядит на каждое узо своя группа 0 ?
R1obn
На ютубе миллион роликов.
Maks

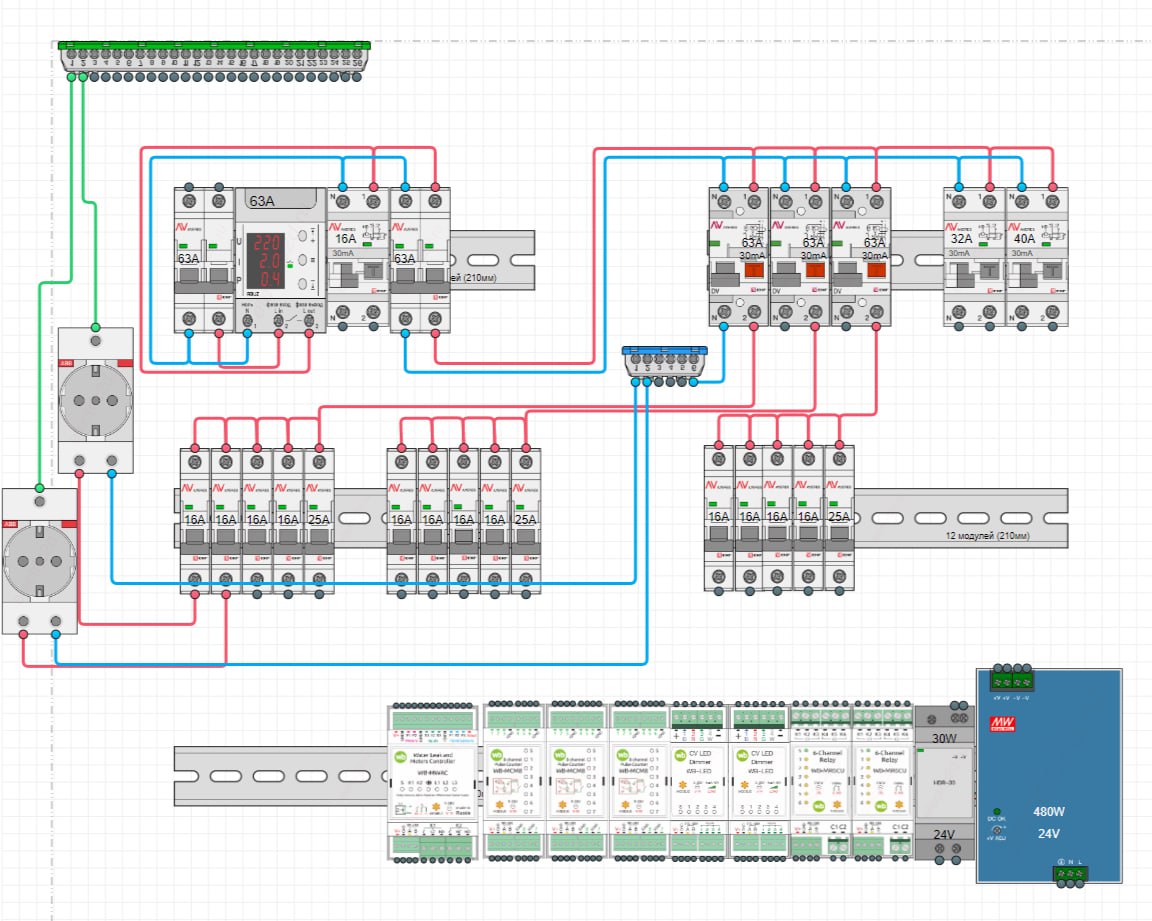

типо так. Мне лень как то иначе рисовать переделывать, это старый проект. Вот там 2 розетки идут после узо, можно считать что это группы розеток в разных комнатах например. И все их нули приходят по сути в одно узо.
Anonim
а не подскажите это в какой программе можно спроектировать
Maks
electric2d.ru Там можно отрисовать, проектировать всё равно самому надо. Можно просто собрать на каких то доступных элементах схему а уже потом фирмы вертеть этих устройств.
Moha
Большое спасибо . Сейчас ознакомлюсь.
Moha
Ну и так правильно или наоборот не правильно. Когда нули разных групп розеток сидят на общем нуле от УЗО ? Выше вы писали, что так не правильно или я не так понял.
Ilya
Конст конечно не лучший вариант, там вечно перебор. Электро шаман, он же cs-cs, получше, но тоже заносит.
Maks
все что под одним узо имеет общий ноль. Розетки разные но в итоге приходят в ноль этого узо через шину. в УЗО сколько пришло столько должно и УЙТИ грубо говоря. Если цифры не сходятся значит где то что то не так.
Toto
Да и вообще речь не о прозвонке, а ты мне втираешь ересь какуюто
Anonim
Угараете это вы похоже, или троллить пытаетесь. Ересь это твои измерения
Toto
Измерение переменки и последующая прозвонка это ересь для попытки понять как так произошло?) Ладно, не отвечай мне. Без твоего "полезного" ответа будет лучше
Anonim
Я и не собирался, была нужда бисер метать. Откуда такие берутся, три конца не могут прозвонить без помощи чата. Покупай новый кабель и подключай его, это самый оптимальный вариант, при низкой квалификации.
Viktor
Контактная паста больше нужна на коммутацию. На шинах обычно смазывают болтовые соединения уже после протяжки, обычными вазелиносодержашими)
Anonim
а вас понял, тоесть это можно грубо говоря и литолом 24 смазать
Viktor
Можно. Не переусердствуйте, тонким слоем. И если это сухое вентилируемое помещение - лучше и вовсе не смазывать.
Anonim
щиток будет на улице , на стене дома ( угловая часть)
