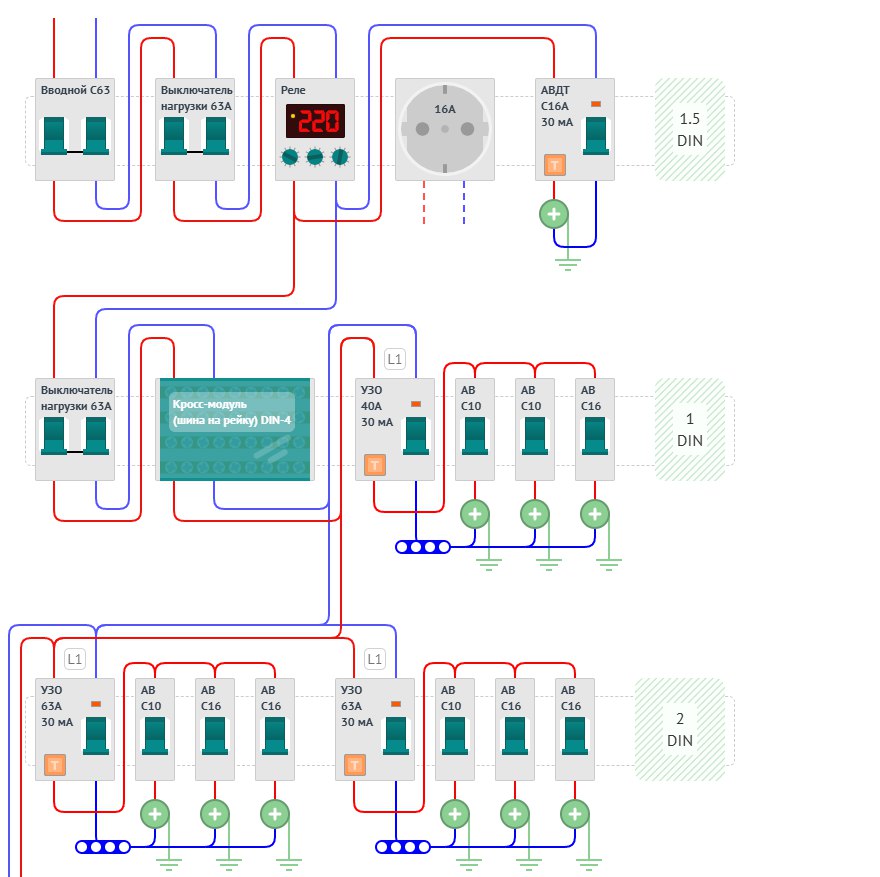

подскажите пожалуйста, на конструкции примерно посмотрел как будет будущий щиток, но почему то он диф автомат( как я понял) который после розетки сделал неотключаемым, во всем остальном все нормально , и на розетку почему то не показывает откуда поступает питание ( которая на дин рейке) , и если вводный автомат всю нагрузку выключает зачем еще один выключатель нагрузки. Для земли будет своя шина тут ее не смог отразить на схеме
Комментарии: 23
Konstantin
зачем там 2 выключателя нашрузки?
Anonim
этого я тоже не понял, добавлял один , а на схеме он показывает два . Те первый и так все отключает же по идее ( фазу и ноль)
Ruslan
Зачем вам кросс модуль если можно двухполюсной шиной соединить ваши узо все
Anonim
двух полюсной шиной это вы имеете ввиду где две изолированные шинки ( под фазу одна , под ноль вторая)
Ruslan
Да
Anonim
а с каждого узо то что должны быть на своих шинках ( ноль) ... или можно на одну подключить
Ruslan
С нулями у вас там всё в порядке
Anonim
просто выбрать шину которая на 4 части разделена , на схеме же так , а фазный сплошная одна шинка
Ruslan
Я бы поставил все три узо на одну двухполюсную шину а на рейке ниже все однополюсники расположить, каждую группу однополюсников соединить сверху однополюсной шиной будет красота
Anonim
если я правильно понял, подключить все три узо к одной шинке , а то что вы имеете ввиду группу однополюсной шиной ..
Ruslan
Да, будет красиво и аккуратно Попробуйте нарисовать так
Anonim
вас понял спасибо , сейчас попробую отразить на схеме а то что на всех узо одна шина это ничего страшного , тк тут писали отдельное ставить
Ruslan
А молниезащиту не планировали? Вы дом подключаете или цех?
Anonim
не нашел его в списке, а так да планируется , громоотвод( молниезащита ) дом , жилые помещения , цех то же есть на территории ( но там будет другой щиток скорее всего, только заземление может общее ( гзш)
Ruslan
Вам нужен узип двухполюсный
Anonim

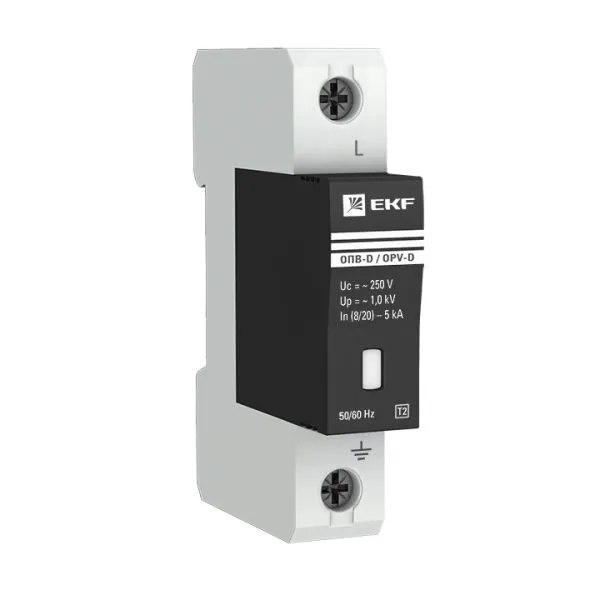

нашел вот такой узип , с фазой и заземлением
Ruslan
Нужен двух полюсный для фазы и нуля
Anonim

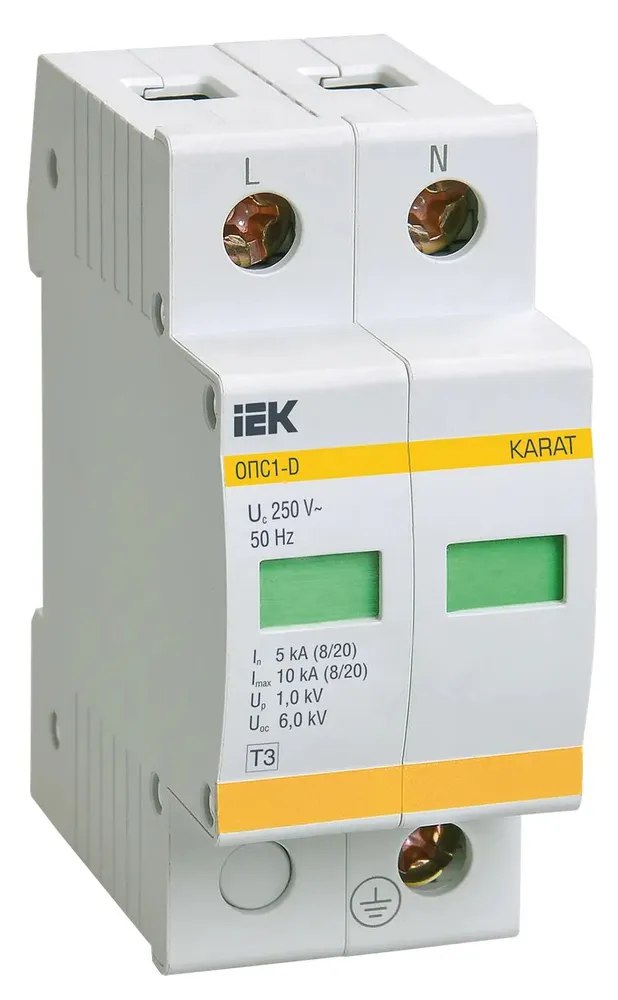

такой имеете ввиду ? только тут 3 тоже заземление
R1obn
Внезапно...
Anonim
как будто тут дети сидят , а не взрослые мужики . Тем кто помогал благодарю , спасибо за советы , всех благ .
Redagavac
Мужыки до 40 ещё дети)
Ruslan
Вы не обижайтесь, этот узип защищает 2 полюса фазу и ноль, Вам именно такой нужен А когда разберётесь с вопросом получше тогда и сами посмеетесь вместе с опытными
