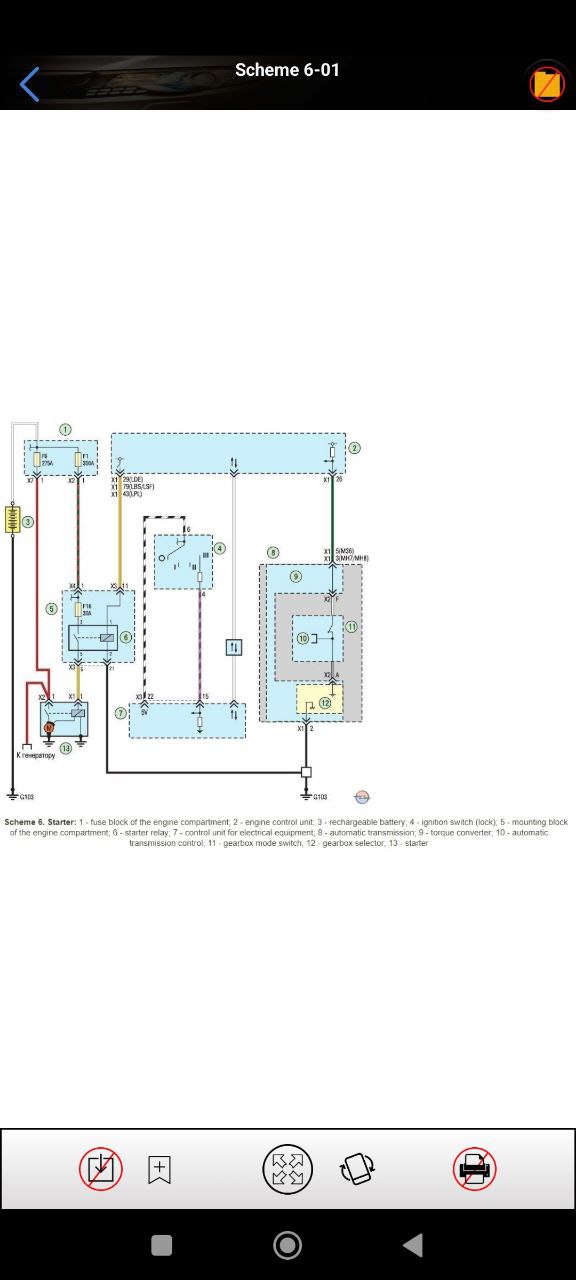

Смотрел замок зажигания, получается так включаю зажигание включается приборка срабатывает защёлка ключа, при повороте на стартер приборка тухнет, защёлка ключа откидывается.
Смотрел замок зажигания, получается так включаю зажигание включается приборка срабатывает защёлка ключа, при повороте на стартер приборка тухнет, защёлка ключа откидывается.
Комментарии: 18
Dimitrii

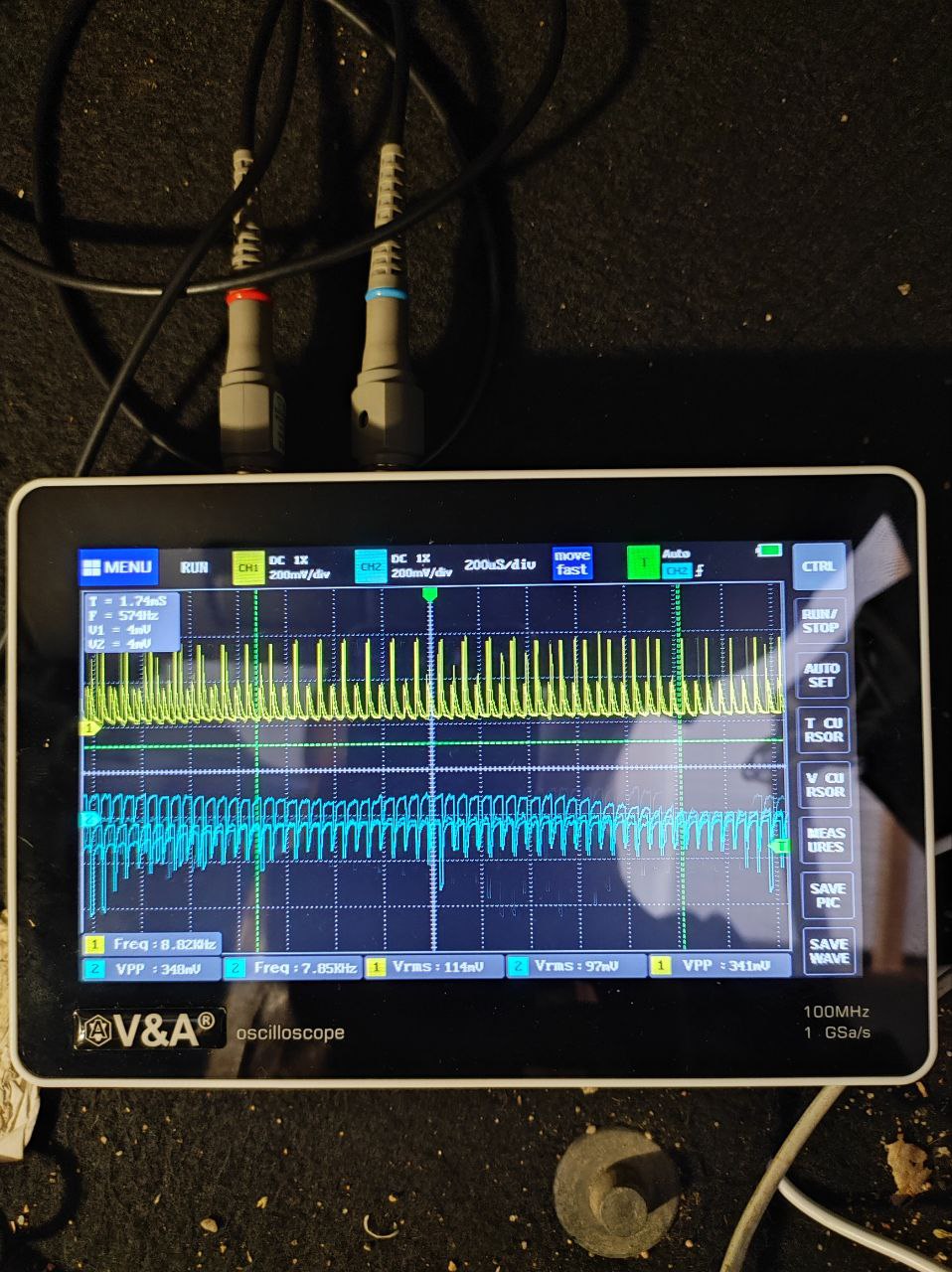

Ждём осциллограмму с кана
Andrey

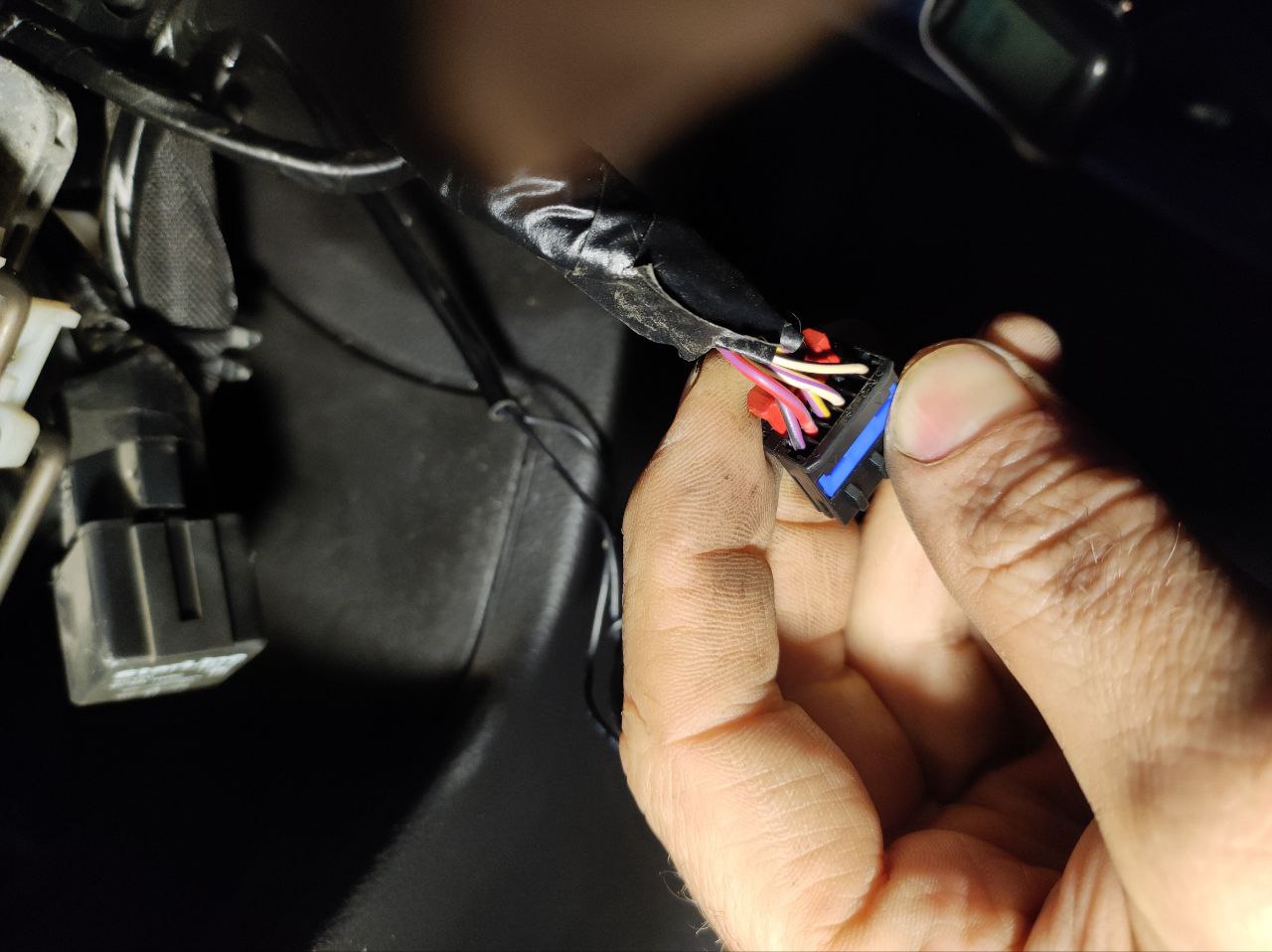

На красном+ пост., на фиол.чёрн. + при вкл. заж., фиол.ж и бел.фиол.на защёлку а бел.чёрн понимаю на включ. стартера. Но выхода на бел.чёрн. нет. Наверно ещё контакт. группа делает мозг. Иду заниматься .
Dimitrii
Ну и что тут ожидать?) ищите кто срет в кан
Andrey
Приветствую! Схемы кан шины пока не нашел. Отключил : PCM ABS Блок управления бензонасосом Блок парковки Приборка CIM Иммо Блок подогрева сидений BCM Подсоиженялся к витым парам на разъеме BCM, картина одна, что снят этот разъем, что одет на блок. Когда снимаю все разъемы с BCM сигналы вообще пропадают, видимо в блоке BCM установлен гетвей. Сопротивление на Кане 22.5кОм, запредельно думаю. Приветствую всех! Может кто помочь электро схемами Опель астра J 2010г. В Кармине смотрел, что нужно нет.
Vic
Автодата, tis2000
Dimitrii

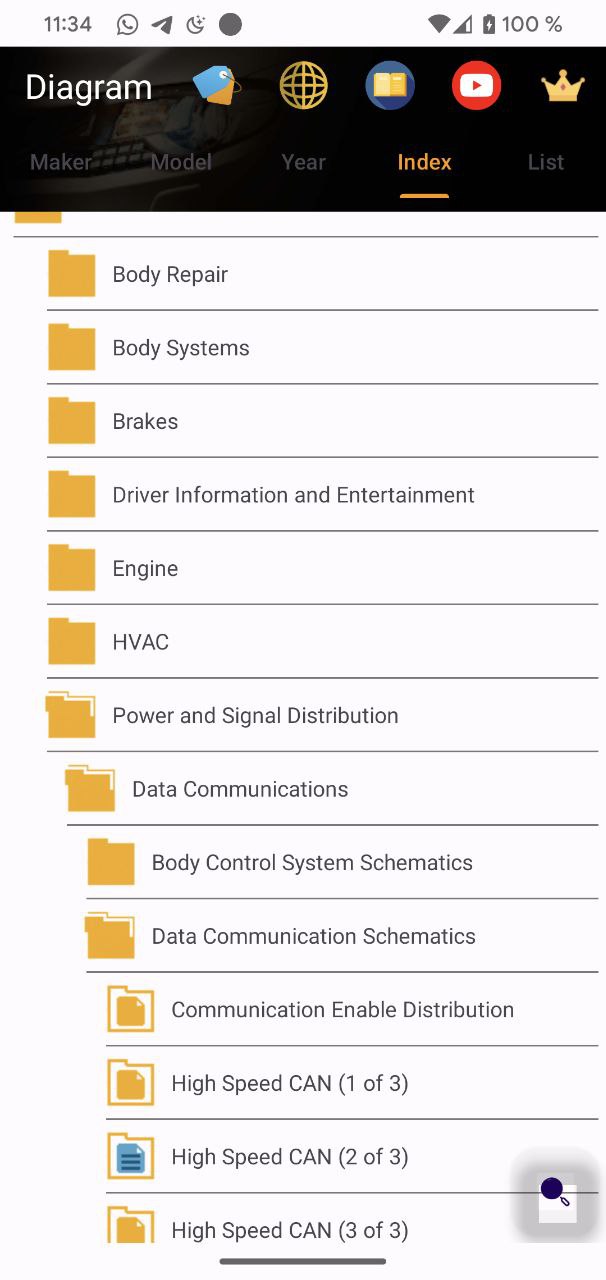

Что вы не нашли там? Схему кан шин? Она есть, я уверен, потому что сам смотрел недавно
Andrey
Приветствую! Да кан шин, ткни пожалуйста. Ещё не могу найти схему от предохранителя на ближний свет. Пред 30 А подозрительно много для света, перегорает.
Andrey

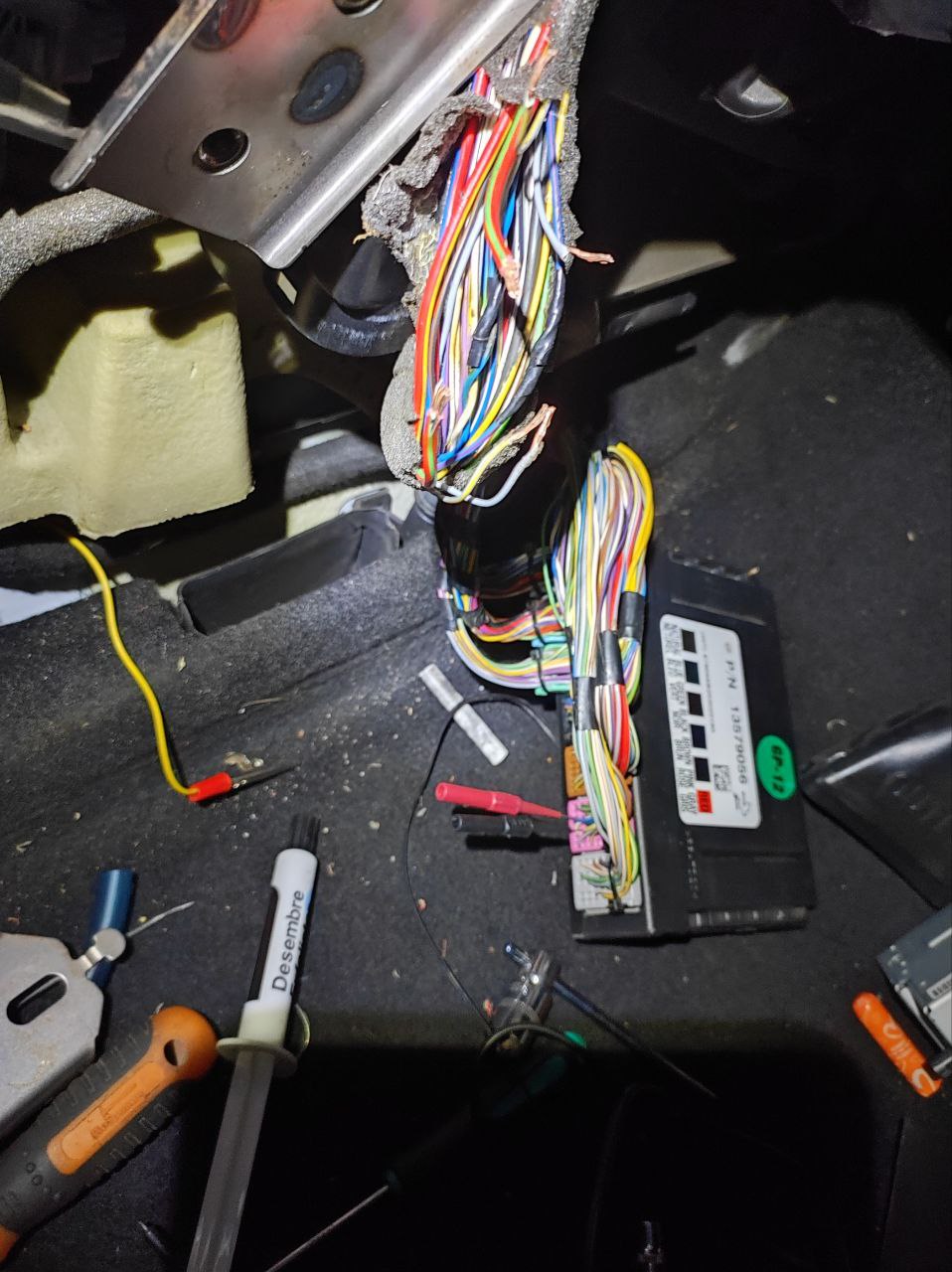

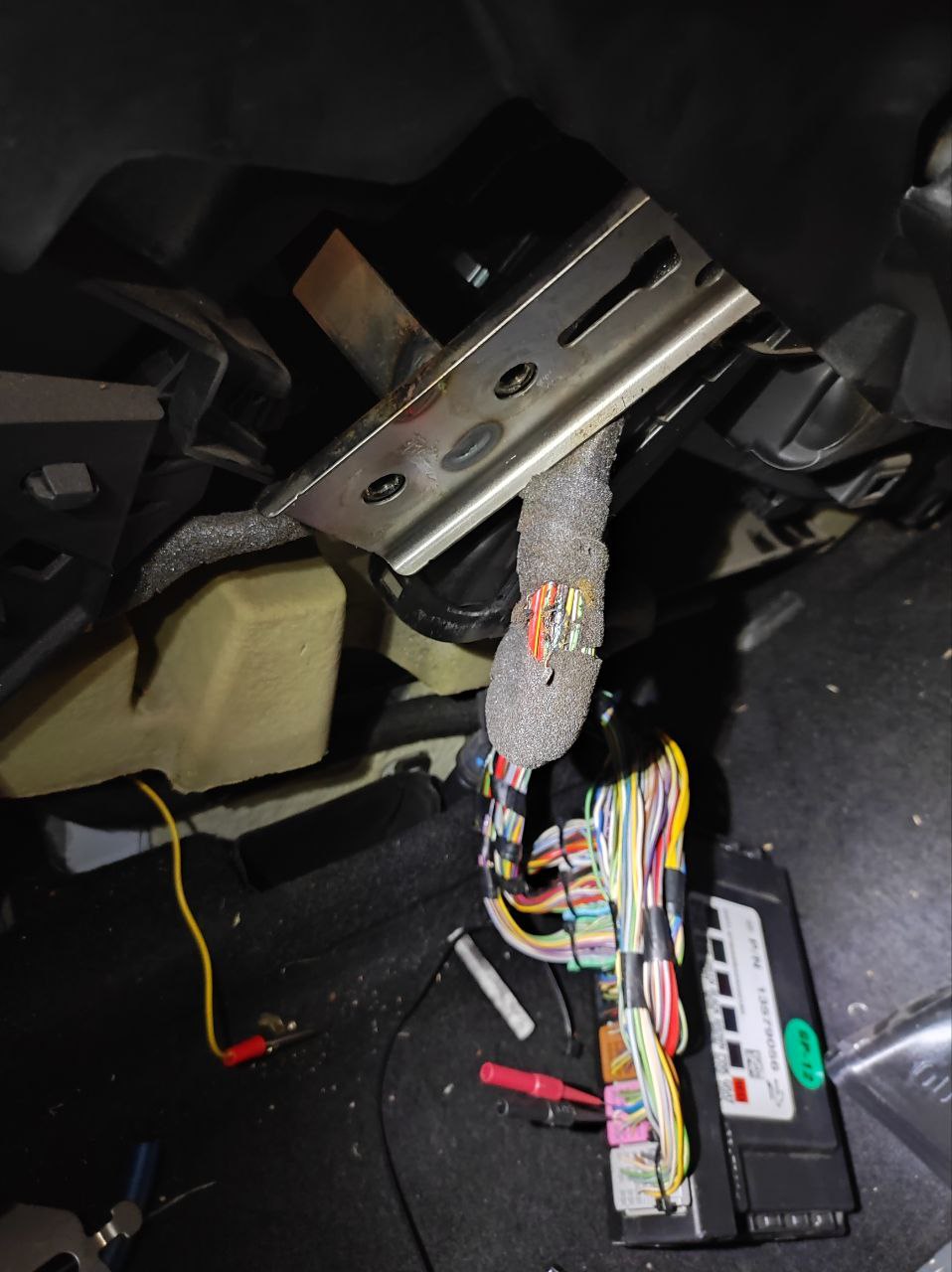

Один из проводов питания BCM перетёрся об рамку, вместе с ним коротнула can и ещё пару проводов. Авто завелась, но нет связи с блоком SRS. Клиент говорит что проблем с подушками не было. Не могу найти схемы может эти провода завязаны с блоком SRS и блок лёг.
Dimitrii
Всё есть в кармин
Andrey
Спасибо! Оказалось банально отсутствие предохранителя в салоне, хотя клиент уверял, что до этого всё работало. Ещё раз убеждаюсь что верить клиенту нельзя.
Andrey
Это платная версия кармина? У себя не нашел.
Dimitrii
Никаких платных, всё есть в бесплатной
Andrey
Может обновить надо?
Dimitrii
Не обновлённый не работал бы вообще
Andrey
Отключать блоки поочередно, правильно? Возможно сигнализация, буду копать. Поправлюсь: На белочерном при выкл. 4.9В при вкл. зажигании 3.9В при старте 4.16В
Andrey
Там по напряжению есть ньюансик Куда массу осциллографа подключали при замерах?
Adyck

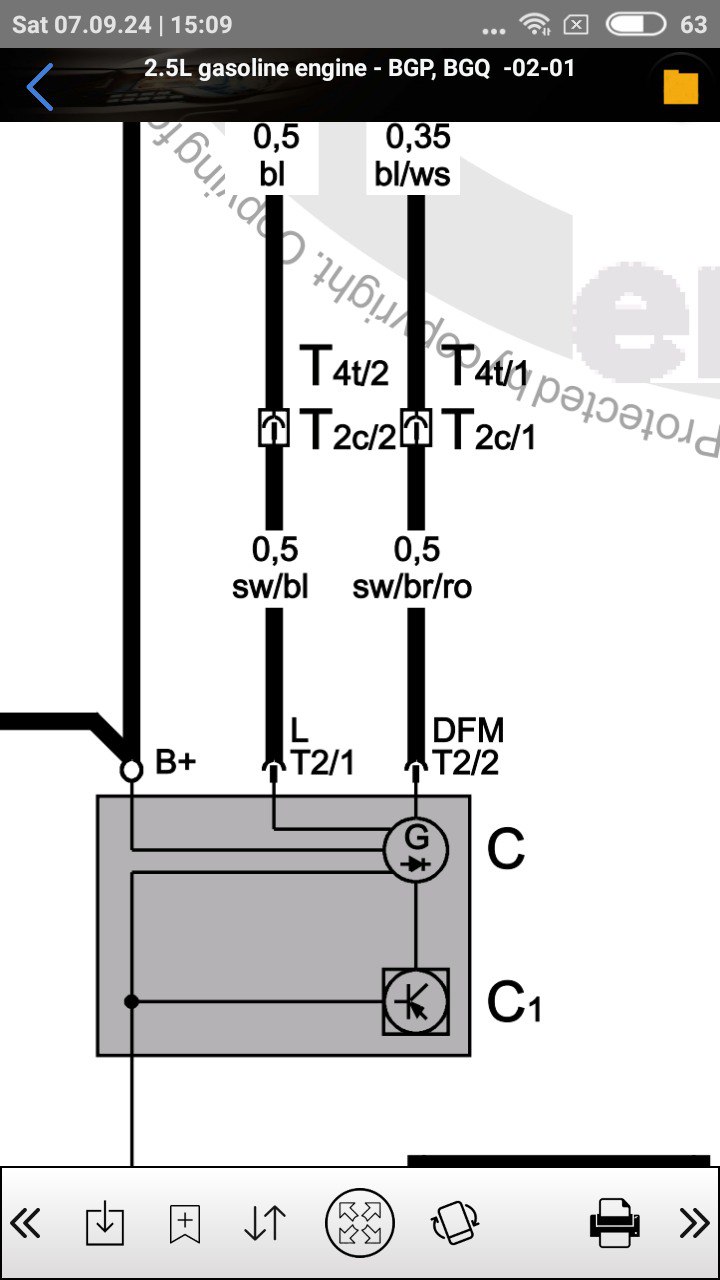

Всем привет, 5-тый гольф, нет зарядки, клиент кинул новый ген и ничего не поменялось, на приборке акум не загорается, если тыкнуть контролькой в разъем гены то там ни плюса ни минуса. Пробовал с 30 клеммы через индикатор подать возбуждение на разъеме, на один пин ничего, на второй индикатор загорелся, но при запуске, и даже перегазовке не тухнет, и зарядки нет, куда копать? Преды в норме)
Andrey
Вообще забыл зацепить.
