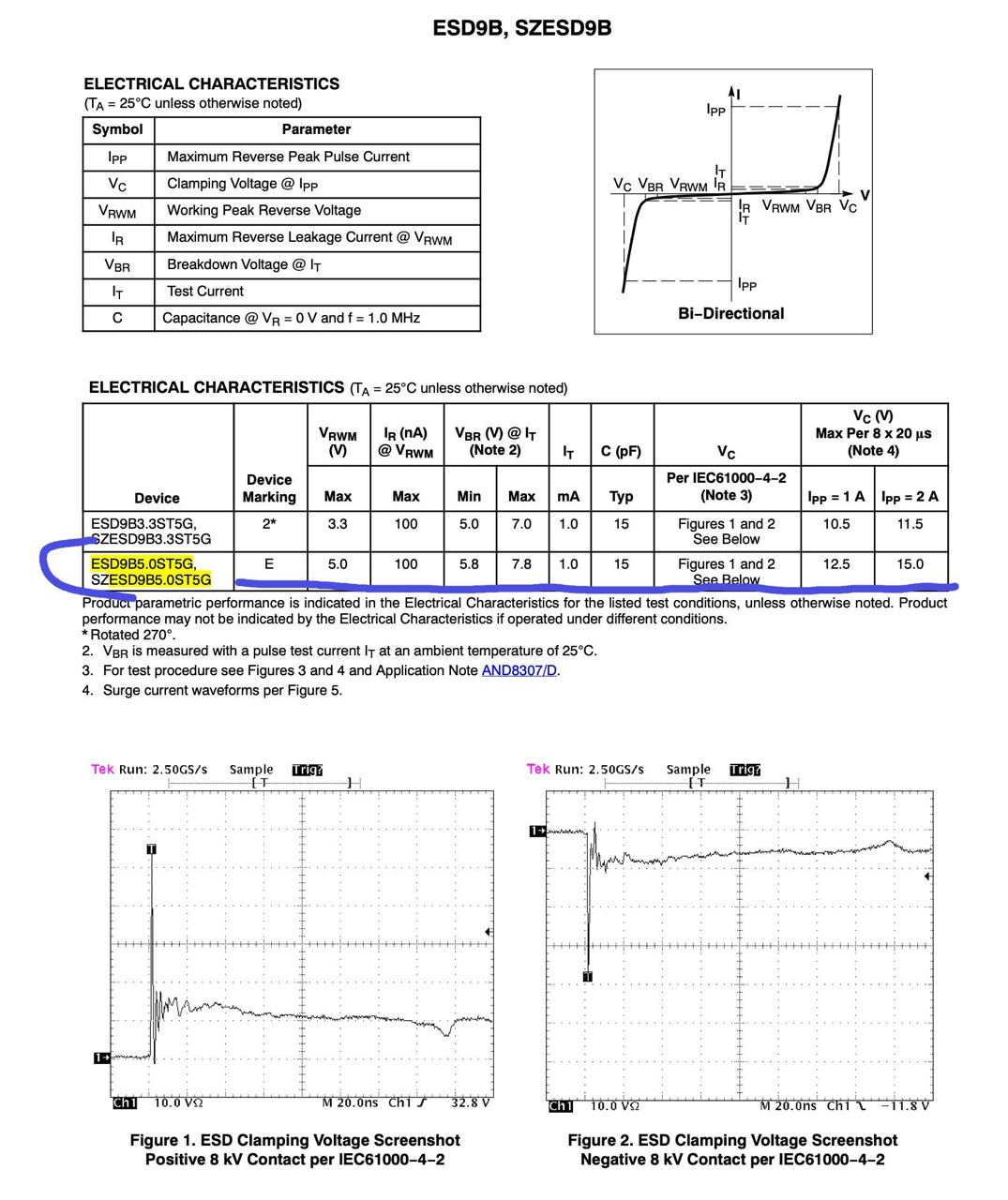

Еще, возможно кто-то может какие-то советы подсказать. Не знаю принято в этом чате так или нет, что-то вроде ревью реквеста :) В первой версии не было защиты от EDS, и аналог D2 стоял только перед U3 (т.е. выходы J2 были под риском если полярность перепутана на J1). Больше всего время ушло подобрать нужные TVS диоды, и большие сомнения по резисторам к ним (по моим подсчетам вышло 50Ohms на 1V который нужно компенсировать чтобы ограничить ток до 20mA). Еще из фактов - на J2 нагрузка в пике может быть 2.7A (это 4pin кулер) SMF12CA, B560C-13-F, ESD9B5.0ST5G
Комментарии: 19
Humka
Вопрос, это вот работает в предельно загаженных посехами условиях?
Alexander
Не совсем понимаю, предельно загаженных это +- каких? В целом думаю что нет, но возможно я не полностью понял вопрос
Lmx2315
Имхо, r5 и r6 не с той стороны стоят от esd.
Alexander
хм
Alexander
Я как понял задача ток ограничить именно на IO пин, когда происходит резкий скачек там до Voltage Clamping может пройти что-то выше чем допустимо на IO пин Кто-то вообще 2 резистора ставит зачем-то
Lmx2315
Сначала сработает ESD и ток пойдет через него, поэтому надо резистор поставить перед ним, это не помешает этому же резистору ограничивать ток для клампинг диода.
Zoog
в даташитах на сапрессоры пишуть - ток не ограничивать!
Lmx2315
Да, вы правы, я ошибся перенеся на tvs диоды логику клампов. Tvs должны как можно скорее потратить заряд статики, для этого ток ограничивать нельзя.
Zoog
То есть Вы поняли эту логику?) Я вот - нет( Там защита не от статики - токи килоамперные. От статики защитит любой спец диод на питание
Lmx2315
Там, это где?
Zoog
Там, где ставят сапрессоры-киловаттники
Lmx2315
Статика наверное разная бывает, где-то нужны и киловатники.
Zoog
Статика стандартна - киловольт-другой через HBM. Наведёнка от молнии гораздо меньше, но требует больших токов.
Minato
Я так понимаю проблема в том что напряжение при esd около 5кв. И резистор в 50ом вообще ничего не изменит Вы считаете напряжение когда хорошо А надо считать напряжение когда плохо )
Alexander
Так если ставить резистор больше, то уже могут быть проблемы с тем когда все хорошо, нет? Разве этот резистор не нужен чтобы компенсировать момент до того, как диод через себя весь ток начнет пропускать?
Minato
Все так 50ом резистор неощутим для 5кв импульса Тебе нужна безопасность от 5кв при норм работе на 5в Это требует как-то разделить эти сигналы. Tvs может. И индукторы-конденсаторы могут Резисторы не могут
Alexander
То есть от этого резистора просто нет смысла? Если уже стоит TVS
