Всем привет. Имеется LA-D702P, включается и висит на ~200мА. Пост кодов на разъёме Wi-Fi нет. Что делал? 1. Перебирал версии биос 2. Перешивал KB9022Q 3. Заменил проц N3710 Не помогло. Заметил, что отсутствует spi_ckl на 6 ноге флешке, на 5 ноге ничего не скачет, на 2ой - тоже тишина. На 1ой ноге поднимается "1". Все ноги флешки идут к мульту, звонятся через проходные резюки. Кварц у проца генерит. Вот думаю или флешка дохлая, в чем сомневаюсь, или мульт, хотя шьется и читается корректно. Насколько часто так мульт дохнет?
Комментарии: 30
Degtya84
Привет, мульт читается прошивается 99% живой, беда скорее всего в другом
Albert
Почему тогда с него на флеш клок не генерит?
Degtya84
До вычетки дело не доходит, не все шаги старта выполнены
Albert
По имеющемуся power sequens всё проходит. Правда там расписано с G3->S0 переход.
Degtya84
Интересно, загадка Капслук или индикатор зарядки ошибку отмаргивает? Версия биос правильный? Предыстория какая? Не залитый случайно?
Albert
Капслок лениво моргает индикатором 1сек через 2-3. Родной биос считал, проверил по серийнику, нашёл BID и соответствующий с сайта заливал. С него же вытаскивал EC блок и шил мульт. Залития не обнаружил и со слов клиента просто не включился на следующий день. До них был 250 G6 со слетевшим биосом, который винда сама обновляла, а новая версия глючная.
Artem
У кого-нибудь есть пост карта ddr4 для ноута? Хочу приобрести.
Albert
https://vlab.su/viewtopic.php?f=53&t=103117&ysclid=m1210jl2cn967663560 - здесь похожая ситуация. Вот и думаю малой кровью сначала махнуть флеш. Не совсем понял последний пост про "включением разных режимов таких как QE BIT1-2-3". Я обычно на EZP2019+ шью и проблем не было. Такого пункта выбора чего либо нет.
Degtya84

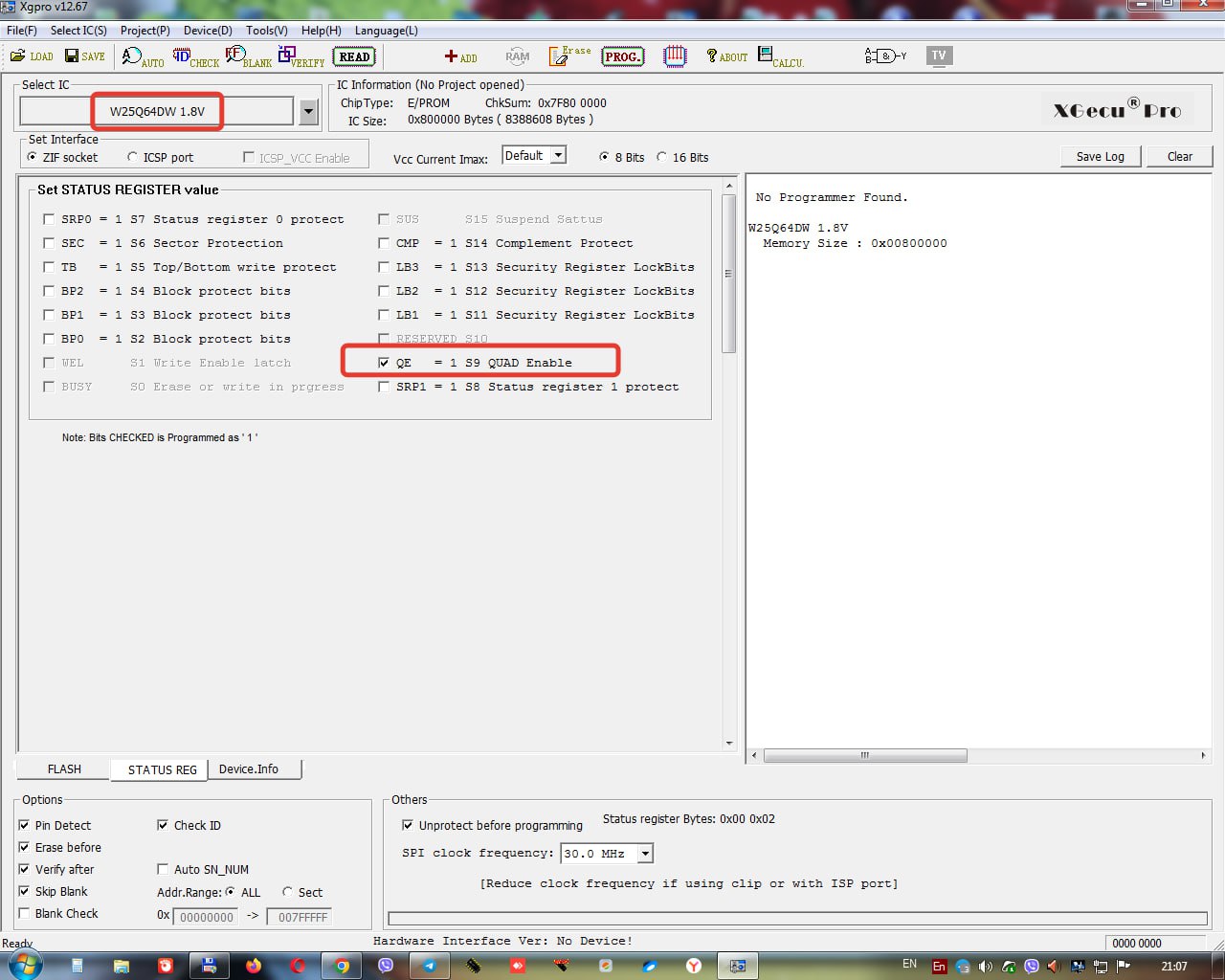

Пять сек Это он на своем языке про статус регистры говорит
Albert
Попробую завтра на этом программаторе прошить. А вдруг? Только всё равно не понятно, почему нет клока от мульта к флеш. Ни с флешкой, ни без неё. Линии не просажены.
Degtya84
Spi к мульту не должна иметь никакого отношения Может там пролетает пачка пакетов, а ослик не успевает зарегистрировать
Albert
А почему все ноги с неё идут к мульту, а в сторону проца не распаяны элементы. Бороды не нашёл на эту плату, руководствуюсь только схемой и мультиметром в выялении связей.
Degtya84
Загадка
Albert

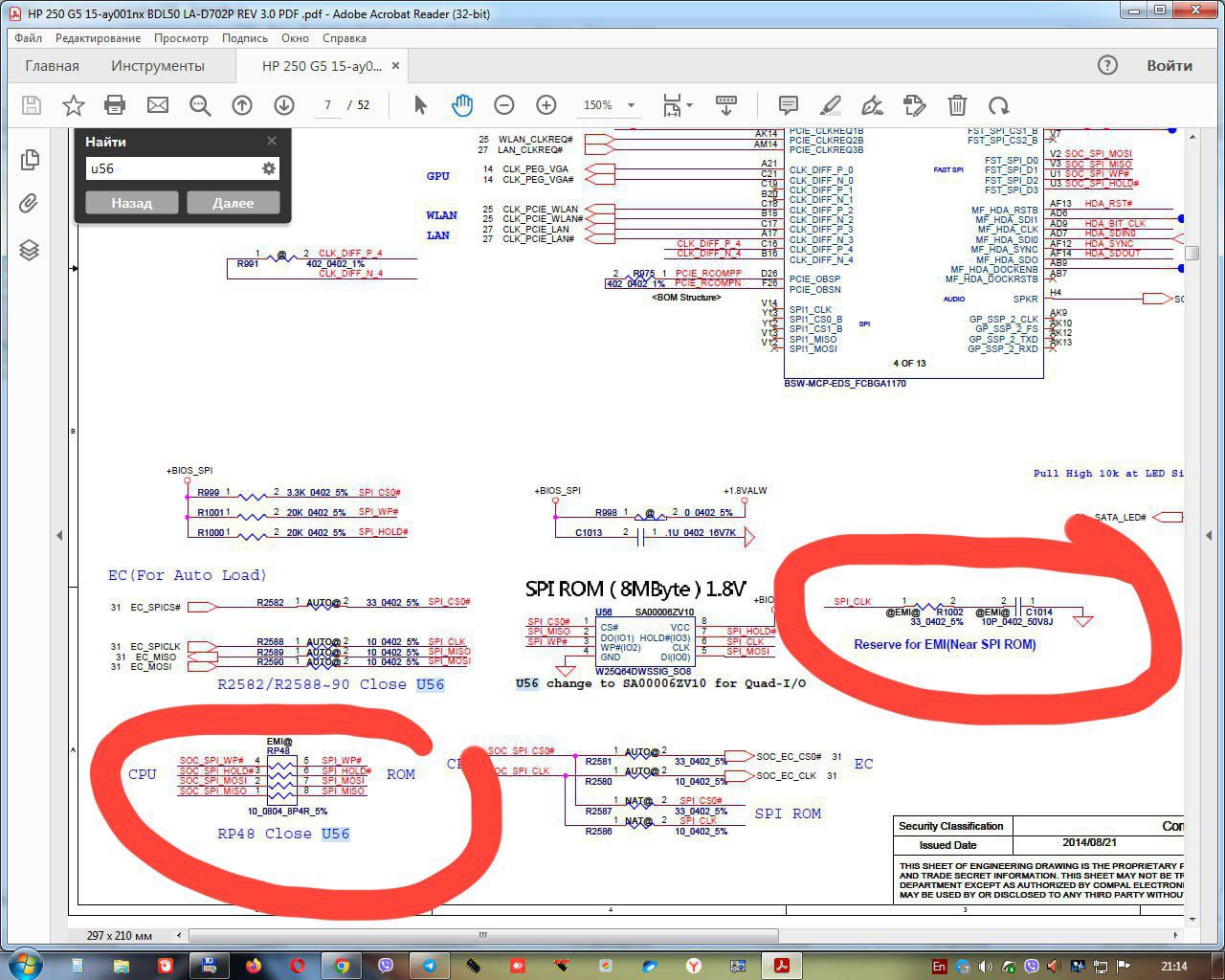

Вот кусок схемы
Degtya84

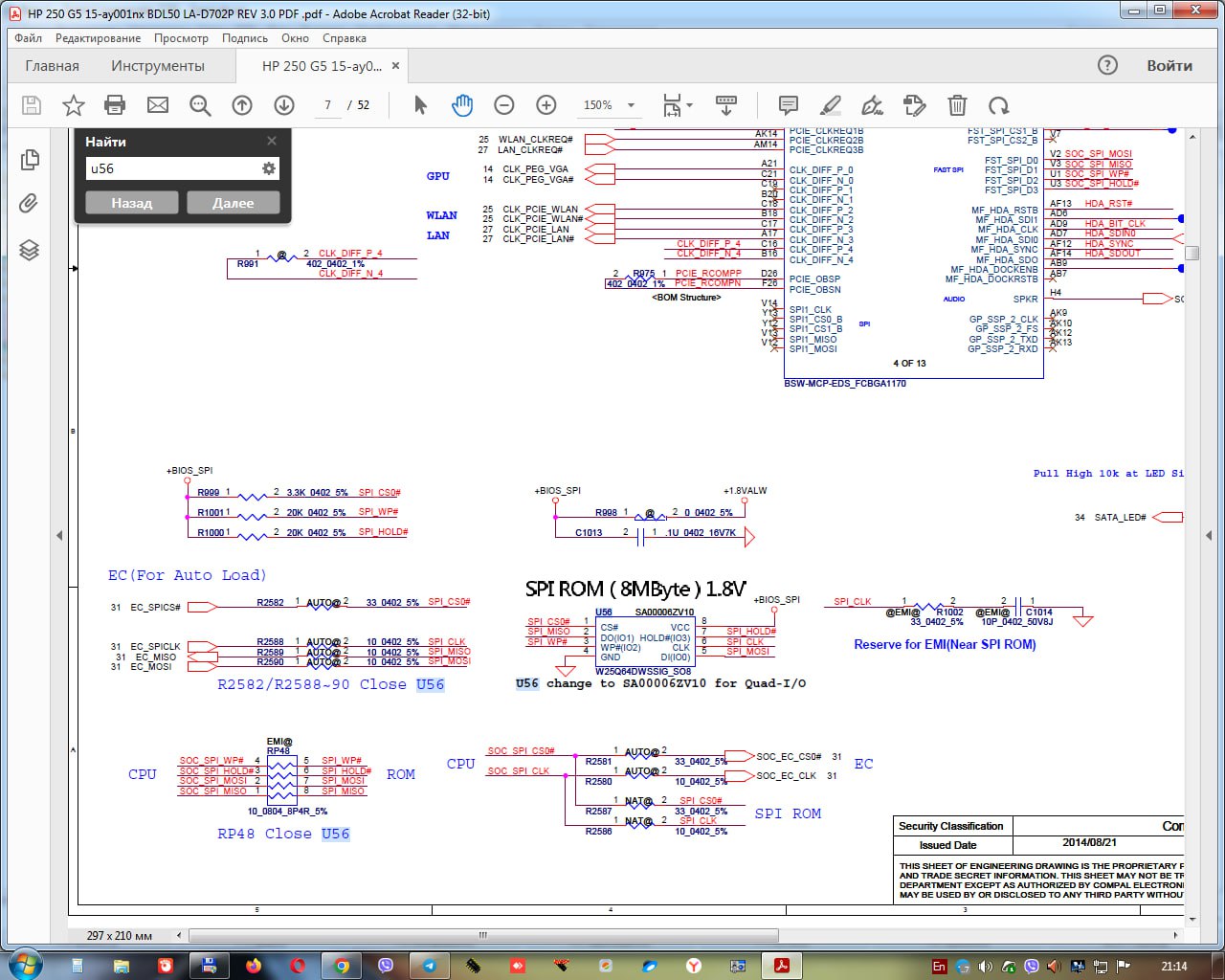

Сплошные собачки, у вас на как реализовано? Этого нет, правильно?
Albert

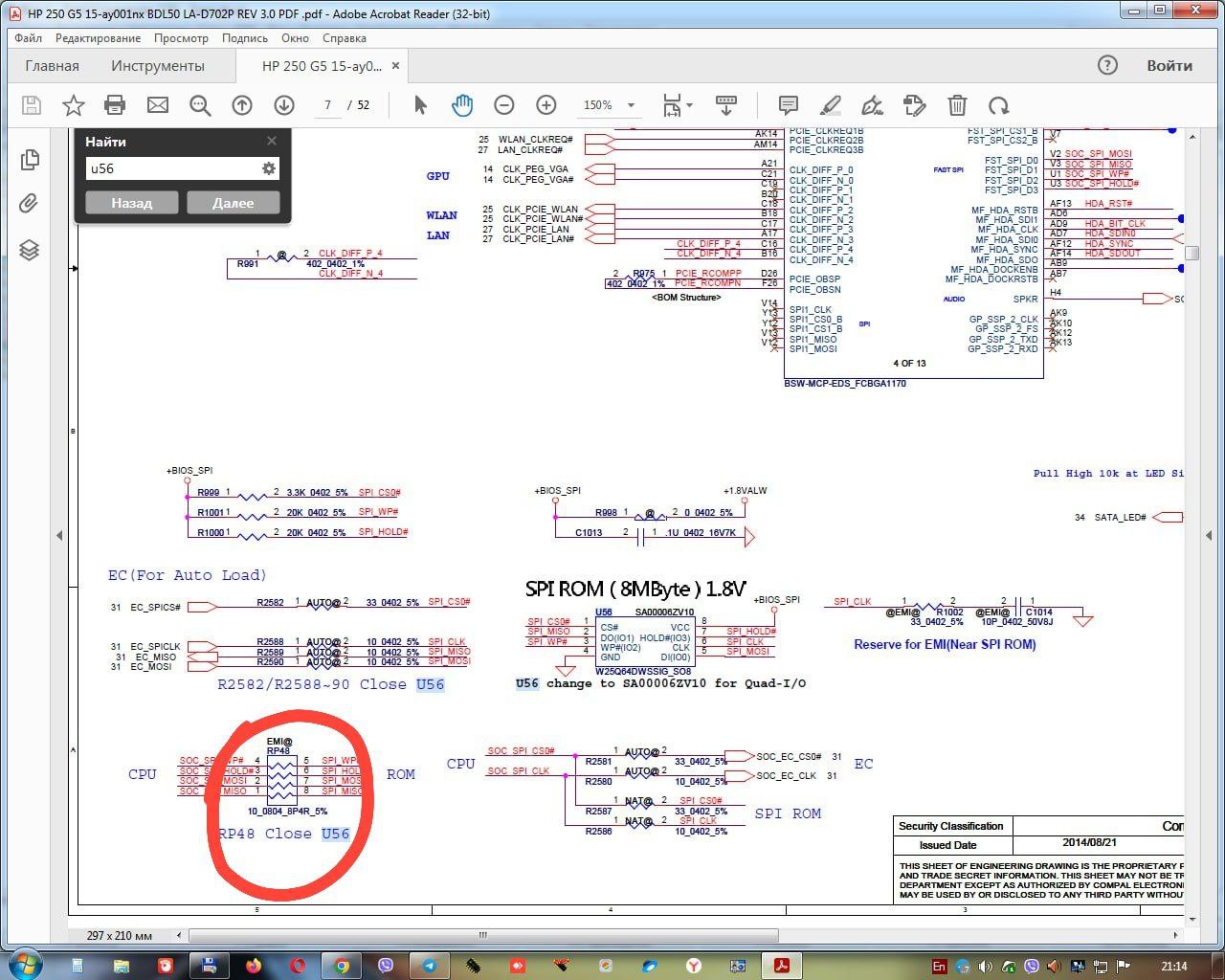

По "AUTO" звонится. Что означает "NAT: - нефкурил. RP48 есть на плате.
Degtya84
Ну вот, все в проц
Albert
Проц менял - те же симтомы
Degtya84
И попутно с мульта, я за линии
Degtya84
Spi clock с EC оттуда тоже читается К пайке точно вопросов нет?
Albert
К пайке проца? Нет, проц сел равномерно. В конце пайки лёгким постукиванием по подложке проца возле углов проверяю его посадку. Завтра найду ещё микробу флеш и программатор домой с работы заберу - попробую с малого проверить. Попутно у друзей заберу KB9022q
Degtya84
Пишите, самому интересно как так вышло
Albert
Ща попробую родную микробу зашить так же и проверить.
Degtya84
Если пойдет на родной получается программатор подвел, так же?
Albert

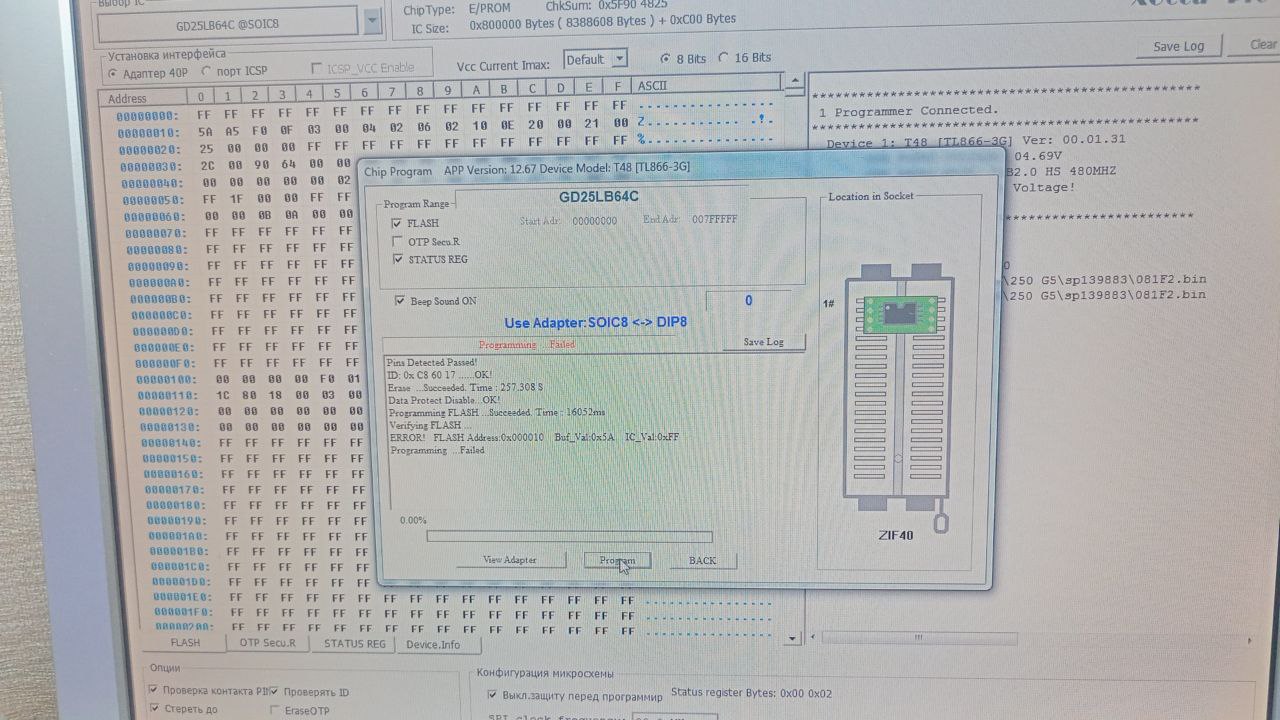

Вот итог родной флехи Значит родной проц живой процентов на 90.
Degtya84
Напряжение 1.8v?
Albert
Да
Degtya84
И на свистелке пирделке? Давным давно, когда только пошли spi на 1.8v, их полегло не мало при попытке шить на 3.3v
Albert
Не все ноги в проц, 6 нога флешь тудыть не идёт Но подтяжки spi_ckl нет при наличии резисторной сборки.
