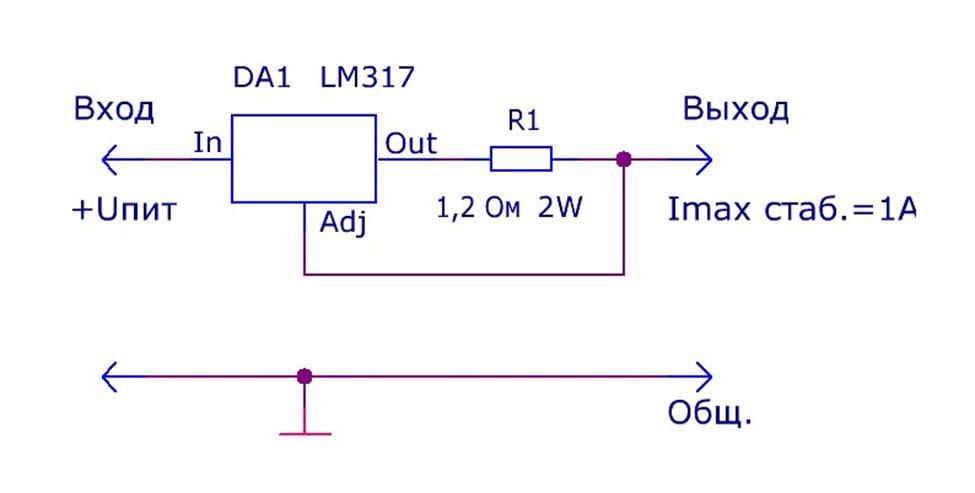

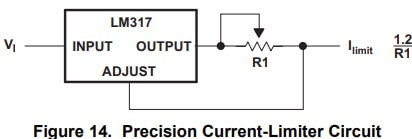

Народ знаете ведь схему на LM для стабилизации тока такую. (суть в ней, чтоб ставить такой R1 на котором 1.2V упадет при НУЖНОМ мне токе) ...на AMS1117 очевидно так тоже можно А теперь собственно тупой вопрос: Какое у AMS напряжение падения считать на R1? Все обрыл не могу найти, но понимаю что "AMS1117 - LOW DROPOUT VOLTAGE REGULATOR" должно означать, что это падение ниже, а значит лучше с т.з. КПД и вопрос 2 - в таком включении последовательно с цепочкой LED мне ведь не важно, что я хочу питать их от 48V а AMS1117 только на 12V, ведь на led модулях 15S судя при минимальном разбросе у каждого 2.8в напряжение гарантированно как минимум до 6V упадет и AMS1117 легко справиться решение собственно ищу для того, что бы со стабилизатора напряжения высокомощного развести 15S led модули не запариваясь с их калибровкой и не впаивая оптимальные ограничительные резисторы на каждый. А вообще хочу сделать максимально эффективный мощный осветительный прожектор который будет питаться от батареи электросамоката
Комментарии: 9
Zoog
Позор( на резисторе там вых. напряжение. При к-л шухере 12--вольтовый чип крякнет. Я бы измерил сопротивления проводов и таки допаял б резисторы - это в 10 раз проще и в 100 - надёжнее. Если уж делать ГСТ, то на 1м транзисторе - у него падение будет вплоть до 50мВ на амперных токах.
0xfed02
кхм... перед тем как кричать на не вполне стандартные схемы надо вспомнить что если земля не нарисованна значит она проходит мимо без изменений, ну и где там вых напряжение. Это для вас со стороны оно "ВЫХ" а для трех ногой LM-ки которая до земли не дотрагивается оно и принято за 0 так что вопрос остается в силе - есть стойкое предположение что я даже резисторы так точно не подбиру как сможет линейник выровнять, не говоря о том что я не хочу вообще их калибровать их по 7 штук будет на один прожектор плюс если прогреются диоды падение на них уменьшиться... а так вообще не подобрать оптимально
Zoog
я не буду жевать Вам базу, чтите ДШ это всё мелочи. Вам шо, 100 штук их монтировать и все с разными проводами?
0xfed02
о круто... слился на понт... если я тут не трясу ерундой, а пытаюсь узнать спеки это не значит что я мало что понимаю, или даже что понимаю меньше вас... это безкультурие батенька
Zoog
не, я подсказываю лишь то, что не написано в ДШ большими буквами
Aleksandr

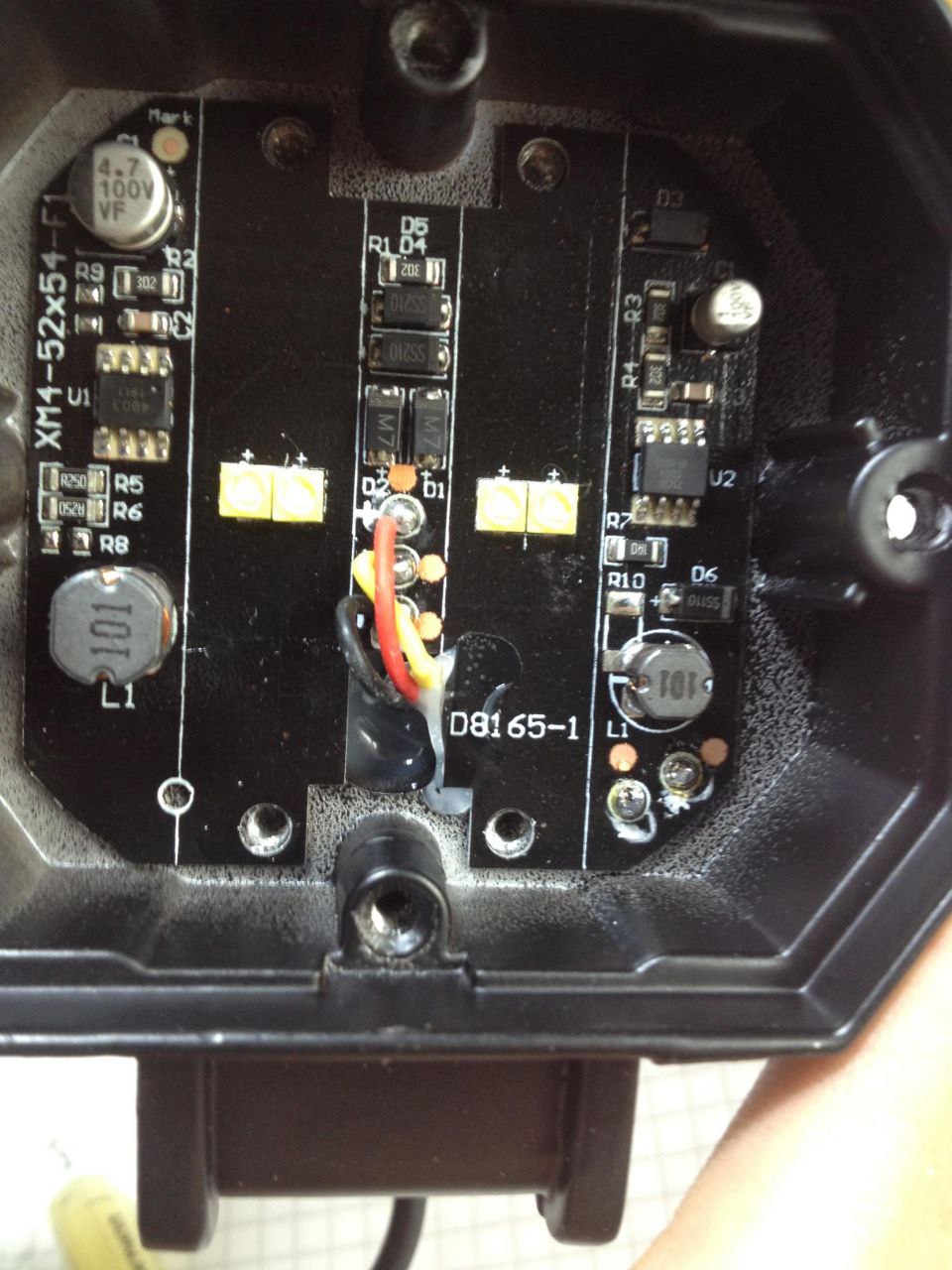

Используй фару arctic v3. Либо строй на основе TPS92515. Внутри фары есть какой-то драйвер, способный работать в диапазоне напряжений до 80 Вольт, но маркировка не гуглиться и chatGPT тоже не знает.
0xfed02
кстати +- обычная понижайка, плюсом только что есть готовое в сборе. вот к слову мысли - что статистически эффективнее Boost конвертор для Led на стабилизированном питании чуть выше максимума АКБ + меньшие потери на токоограничивающих резисторах параллельных цепочек. или Buck конвертор (у которого КПД в среднем чутка выше ИМХО) для Led на стабилизированном питании чуть ниже минимума АКБ, но + чуть больше потерь на резисторах цепочек. понятно что лучше это на каждую цепочку поставить свой импульсный токозадающий драйвер, но так дорого (и тут надо рассматривать COB там всякие Cree... потому что у них больший ток изначально и можно на единственном драйвере собирать более жирные цепочки) но так не особо дешевле. я вот пока остановился на варианте Boost что б использовать наибольшее доступное в продаже по вольтажу 48V в исполнении лент в частности решение. Хотя с учетом того что алюминиевые COB модули есть и на больший вольтаж (вплоть до 80V попадаются довольно часто) то гипотетически лучшим решением было бы последовательно два 48V АКБ соединять и использовать buck, однако в мобильном осветительном устройстве мне такое уже не кажется безопасным вот тут по виду что то среднее к оптимальному, но все же уже дорожает https://aliexpress.ru/item/4001272477295.html?sku_id=10000015552902250&spm=a2g2w.productlist.search_results.16.507220b9XbKtru ну или пробовать ноунеймовский такой COB https://aliexpress.ru/item/1005001933441156.html (очень маловероятно что конечно там 90-120 Lm/w)
Zoog
я тут подумал - если негросети научатся читать китаянские форумы да даташиты - ууу...
