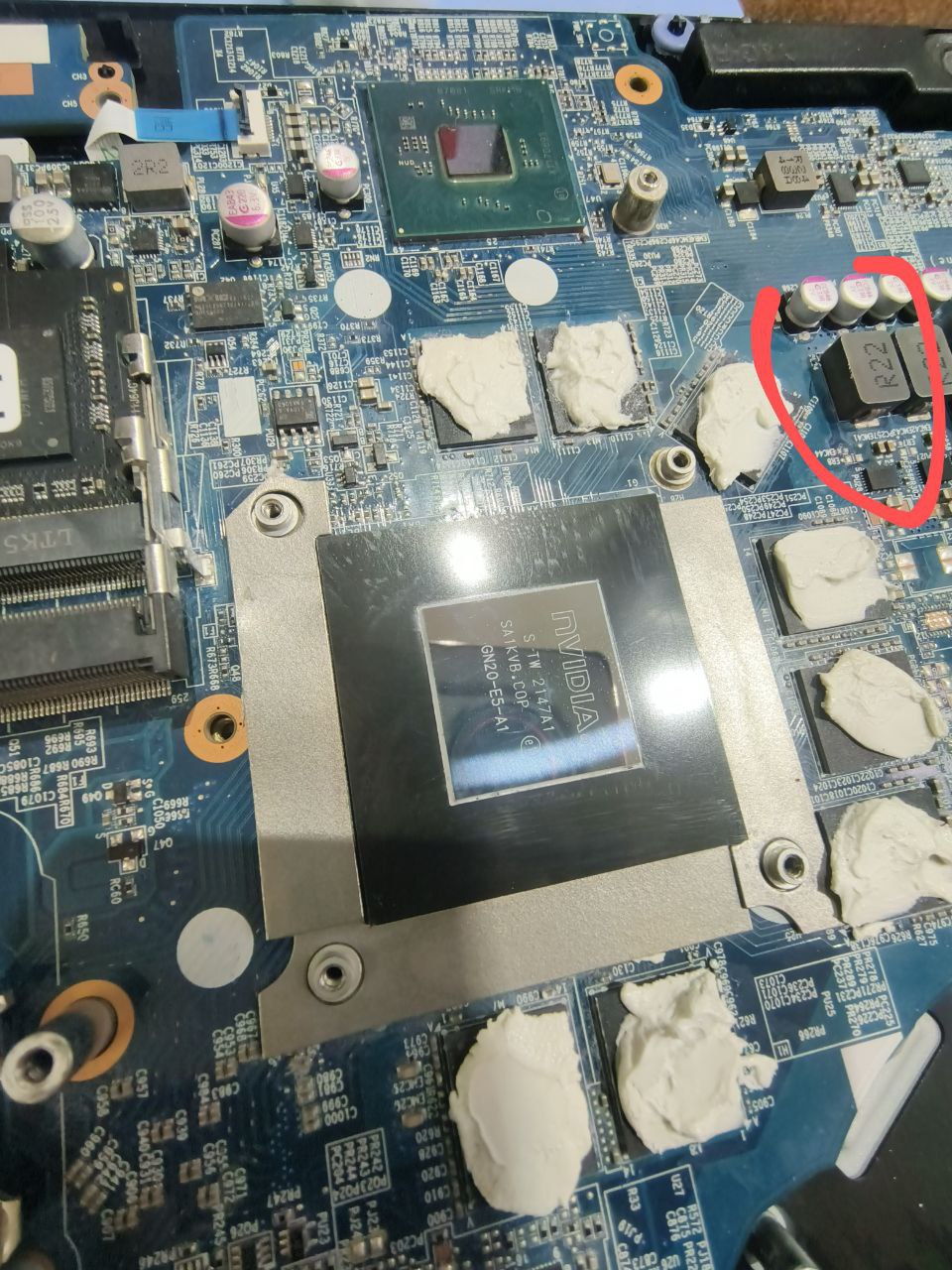

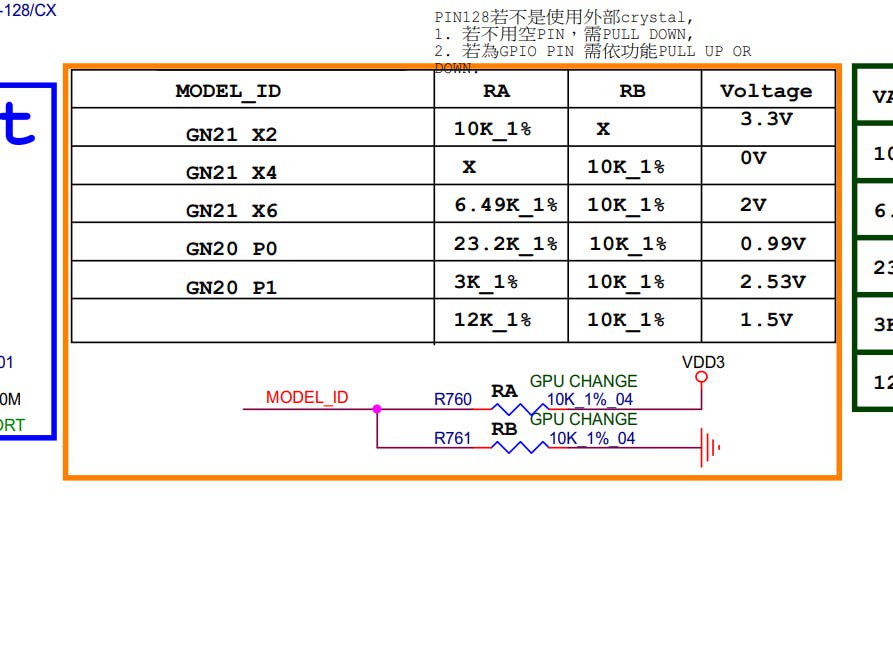

Всем привет, Ковыряю тут платку NP50RNB. Мертвое видео (GN20-P0-R-K2-A1), по докам плата позволянет поставить 4000 серию (о чем задумался т.к. есть живой GN21-X4-A1). Со страпами разобрался, но вот эту часть понимаю не до конца (MODEL_ID). Какой из версий верить, непонятна... Т.е. если перефразировать, какой вольтаж по этой линии в GN21-X4-A1 должен быть? Сигнал идет в мульт (ITE 5570E-128)
Комментарии: 14
Anton
Страпов недостаточно, там в питальнике на 1.2v отличие. Пройдись по схеме поиском GN21
Alexey
Так я прошелся, все что надо там махнуть понял кроме этого момента с ID. Не понятно какой конфиг на GN21-X4-A1 мульту нужен. Похоже брудфорс пойдет в дело). Надеюсь, что если конфиг этого делителя будет не тот то к фатальным последствиям не приведет.
Anton
Почему непонятно, на наклейке клево у тебя какая модель?
Alexey
У меня NP50RNB, я получается хочу сделать ее под RNC, но на какой из них (50, 60, или 70) стоит чип X4 не знаю. Обычно на схемах пишут по чипу (например на V150RNB) а тут по маркировкам плат.
Anton
это не маркировка платы, это модель
Anton
NP50RNB на наклейке написано? плата одна, а модели разные под разную диагональ
Lyaksey
под плашкой памяти что написано?
Alexey
Ну вот тут я не уверен. Как диагональ связана с ID видеочипа? Полагаю что здесь разбивка по этому параметру. V50RNB ну и ревизии и т.п.
Anton
Ну страпы же для выбора model ID - они не только модель видеочипа определяют
Alexey
Ну вот в остальных местах схемы все ясно что надо на gn21, что на gn20. А вот здесь я не понимаю. На gn21 3 разных варианта
Alexey
Вот на других клево того же поколения это место вполне ясно отражено (это V150RNx).
Lyaksey
прям обожаю вот такое ) у поваров видать учились, у которых в рецептах "23 грамма соли и 0,72 грамма молотого перца" )
