Добрый день товарищи, всю голову сломал, помогите советом. У меня стоит 3 реле напряжения разведены по разным фазам и 3 разных нейтрали. Плиту подключил 2 фазы, одна нейтраль через дифавтомат 4 полюсный, нейтраль естественно одна, его завел на нейтраль где у меня реле напряжения 1ой фазы. Как только включаю автомат, вырубает по току утечки 1 и 2 фазу на реле напряжении стояло 50мА переставил на 30мА все равно вырубает, попробовал не проходящую нейтраль по верху перемычки, и сразу на 3 шинки нейтрали, так же вырубает только все 3 фазы.
Комментарии: 9
Anonim
Тут без
бутылкисхемы не разобраться. Рисуйте что и куда у вас подключеноOleg
Сей момент
Oleg

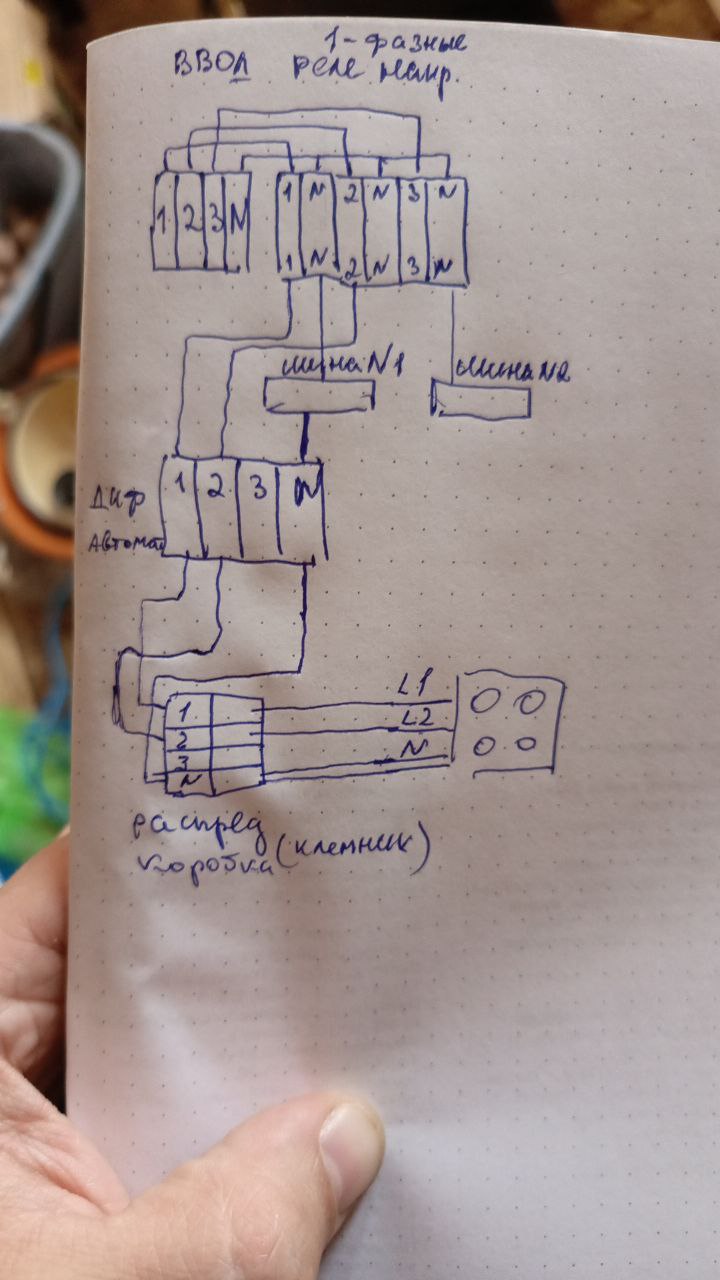

Примерная схема, без заземления нарисовал, и крос модулей Шину 2 не туда привел по факту туда все в порядке приходит
Anonim
Так то вроде верно все на первый взгляд, может реально утечка на плите на корпус.
Oleg
Если не включая плиту, замыкаю 1 и 2 шину нейтрали, то так же по утечке пишет. Это нормально?
Anonim
Хз, тут не скажу, надо описание реле смотреть, как там сделано.
Redagavac
А кик не канает уже?
Vadim
А что за реле напряжения? В них функции УЗО, случайно, нет?
Oleg

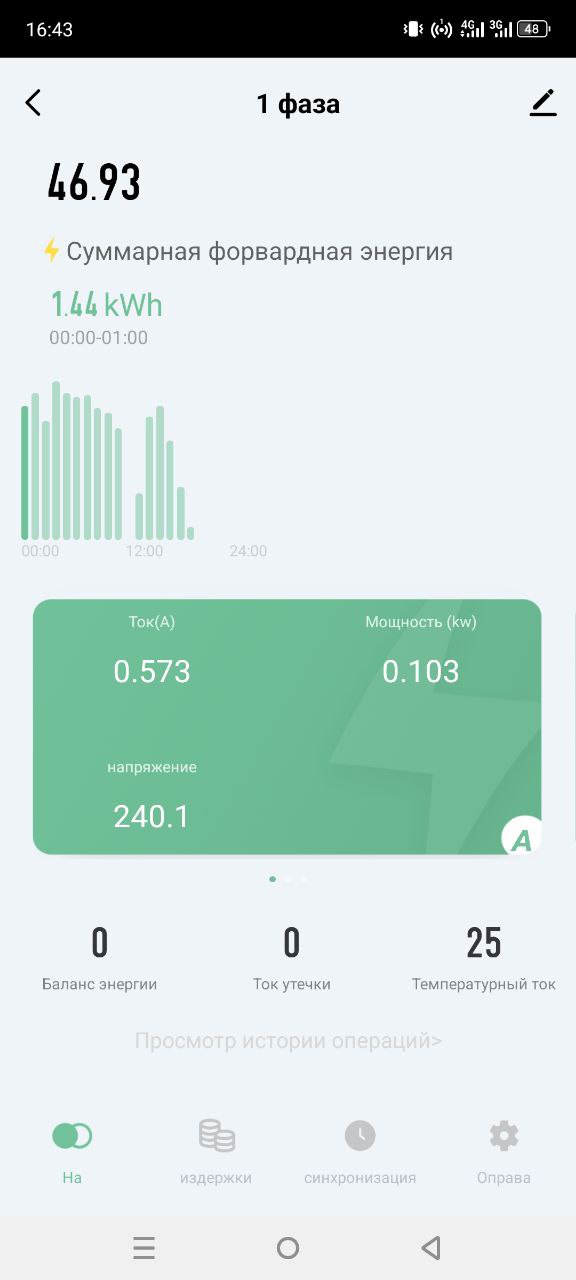

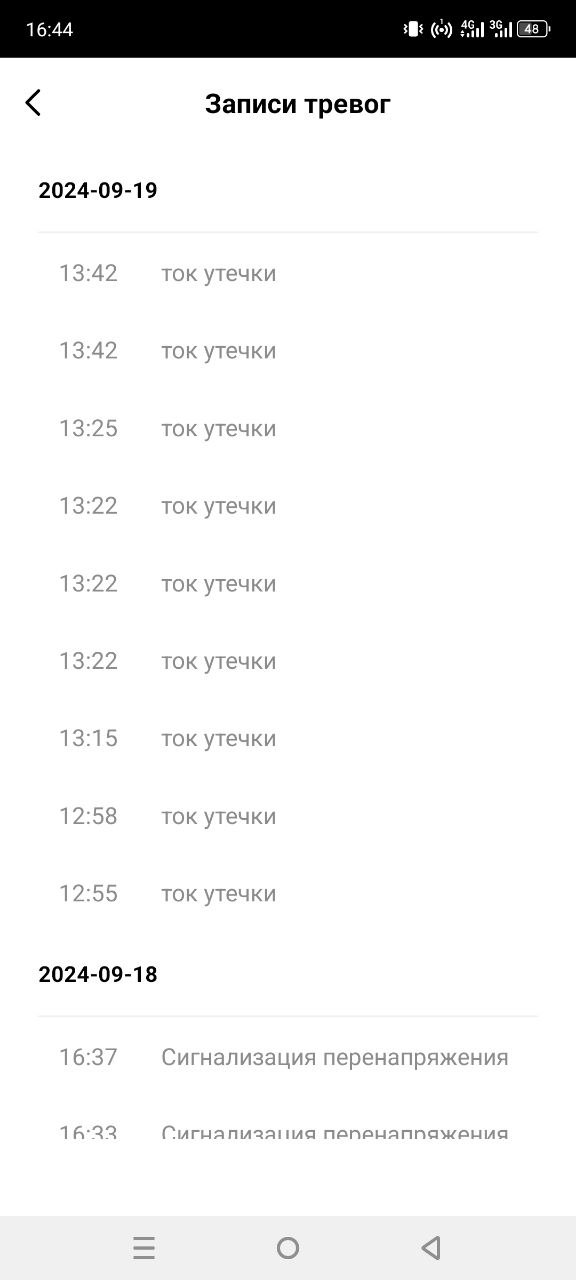

Ну да, там есть типа по току утечки отключение Screenshot (19 сент. 2024 г. 16:43:46) Screenshot (19 сент. 2024 г. 16:44:31) Это я баловался с перемычками Сейчас сделал на одну фазу все работает, но хотелось бы перераспределение на 2 фазы
