Всем ку. Хочу на мк (стм32ф030) сделать индикатор уровня звука на головках м68502. Приемлимо ли брать сигнал с линейного выхода ПК или надо именно брать сигнал с выхода усилителя? КУ140уд6 нет и не будет
Всем ку. Хочу на мк (стм32ф030) сделать индикатор уровня звука на головках м68502. Приемлимо ли брать сигнал с линейного выхода ПК или надо именно брать сигнал с выхода усилителя? КУ140уд6 нет и не будет
Комментарии: 78
Karboflex
зависит от того хочешь ли ты чтобы поворот ручки усилителя влиял на индикатор)
Eduard
У меня ручки толком нету, сигнал с линейного летит сразу на вход усилителя. Вся регулировка уже на ПК
Karboflex
тогда вобще пофиг) главное чтоб вход показометра был достаточно высокомным чтоб не влиять на сигнал)
Vga
А зачем тут мк?
Eduard
как минимум можно усиление менять
Vga
это можно сделать одним переменником...
Eduard
Можно подсветку сделать нескучную на адрес диодах
Karboflex
а вот так делать не стоит)
Vga
обоснуй
Karboflex
на усилке по входу стоят конденсаторы переменник имеет переменный входной выходной импеданс что влияет на ачх
Eduard
коеф усиления на оу регулировать?
Aristarh
Подключить индикатор - мк не нужен. Сделать весёленькую подсветку - мк нужен. Итого: имеем две независимые задачи.
Vga
Ну поставь буфер перед крутилкой, если хочешь минимально влиять. АЦП МК тоже штука с весьма интересным входным импедансом В принципе тоже не нужен, есть светодиоды веселенькой подсветки.
Karboflex
да ну как сказать импдеансом он может вобще срать иголками в измеряемую цепь)
Vga
Я из калонки такой выпаял, потому что он меня заебал своим миганием ну так импеданс там при измерении может скакать)
Eduard
да в целом вопрос откуда лучше и логичнее сигнал взять, а не о реализации и исполнении...
Aristarh
Отправь его Эдуарду почтой России :)
Eduard
по емейлу)
Karboflex
он скорее током в обратку срёт)
Vga
Он заряжает кондер, отключает его от входа, при измерении напряжение на кондере меняется, потом он подключается обратно ко входу. Короче, вход ацп - штука веселая, веселее переменника
Karboflex
лучше всего взять моту М2 там уже классненькие индикаторы из каропки) не идеал конечно но всёже ой там 33 вида ацп)) без буферного усилителя там в любом случае терашак будет)
Vga
Но вообще, так ли уж сильно на ачх повлияет параллельно включенный переменник, учитывая что импеданс выхода у звуковухи довольно низкий? Так там конкретный ацп указан, и он афайк именно такой)
Karboflex
стм они щас все поддельные кроме G L U H7
Vga
Так они с тех же стм свои подделки и тырят!)
Vga
Обычно проито делают регулируемый аттеньюатор перед фиксированным усилком
Karboflex
это фу фу фу) сейчас обычно делают по другому берут цифровой операционник) и прикручивают его к мк)) на практике это конечно инструментальник и цифровой резистор)
Vga
ну тогда да, без мк никак не обойтись...
Karboflex
вот ты ржошь а разброс между каналами 0 дб)
Magistrdev
Товарищи нужна помощь)
Vga
Это прям важно для показометра декоративного?
Magistrdev
Компуктер из магазина, картинку показывать не хочет)))
Karboflex
это важно для усилителя)
Magistrdev
Говорят он разок показывал Биос и больше не хочет)
Vasiliy
Когда наткнулся на инженера-проектировщика с купленным дипломом.. Кот Шрёдингера
Karboflex
эт полюбому полигон для какихт омчсников или спецназа)
Aristarh
Не, строят дезигнерскую херотень, будут там проводить выставки современного искусства
Vladimir
Дипломная работа студента архитектурного))
Vga
Но речь-то не о нем
Karboflex
я так понял он хочет ещё крутилку приделать к усилку)
Magistrdev
https://www.mvideo.ru/products/sistemnyi-blok-igrovoi-raskat-strike-520-i5-12400f-16gb-ssd512gb-rtx3050-noos-400327960 Вот такая балалайка
Vga
вот теперь странно... та же рекомендация
Sobol
проверил на 7-ке, всё та же проблема Severity Code Description Project File Line Error syntax error, unexpected INTEGER, expecting SYMBOL or REGDEF AssemblerApplication1 C:\Users\Evgeny\Documents\Atmel Studio\7.0\AssemblerApplication1\AssemblerApplication1\ Library.inc 2
Boris
Он на библиотеку ругается...
Sobol
Что ты имеешь ввиду под "методиками сопроваждения"? На JS ни разу не писал, поэтому хз да, на строчку .IFDEF __div8u
Karboflex
ну самое просто блок схема прошивки сейчас так никто не делает(кроме учителя информатики) но когда кодили на машинных кодах и асьме по другому было никак)
Sobol
Я периодически на листочке пишу, но это выглядит как рандомные записки сумасшедшего
Karboflex
разибиение по файлам это когда действительно длинная портянка текста
Vga
не знаю в чем проблема. можно попытаться выкинуть попытки в смартлинк в лице заворачивания функции в ифдеф
Sobol
Ого, скомпилилось
Magistrdev
Вытащил видюху и втащил обратно)))
Vga
И?
Magistrdev
Завелось Хз чё было)
Vga
Вывалилось из слота. Подвинешь на столе - еще раз вывалится)
Magistrdev
Да вроде по двигал и прикрутил) А тут нет тех кто с wiren board конторой имел дело? Мож работал у них?
Vga
Для нонешних видях этого мало. Надо еще чтоб защелка на слоте держала и желательно жопу костылем подпереть
Karboflex
интел)
Vga
Мне так не показалос...
Sobol
Не могу вкурить в чем проблема. Прочитал эту статью про использование макросов https://habr.com/ru/articles/465261/#:~:text=%D0%9C%D0%B0%D0%BA%D1%80%D0%BE%D1%81%D1%8B%20%D0%B4%D0%BB%D1%8F%20%D1%80%D0%B5%D0%B0%D0%BB%D0%B8%D0%B7%D0%B0%D1%86%D0%B8%D0%B8%20%D1%81%D0%BB%D0%BE%D0%B6%D0%BD%D1%8B%D1%85%20%D0%BA%D0%BE%D0%BC%D0%B0%D0%BD%D0%B4 . , решил проверить пример (ссылка на него). Суть в том, чтобы разбить макросы, подпрограммы и основную программу в отдельные файлы ( Macro.inc , Library.inc соответственно). Программа использует подпрограмму через макрос Код макроса ( Macro.inc ) .macro DIV8U #ifndef __div8u #define __div8u #endif mov TMPL, @0 mov TMPH, @1 call _div8u .endm Код подпрограммы ( Library.inc ) _div8u: .IFDEF __div8u clr AL; clr AH; ldi TMPQL,9 d8u_1: rol TMPL dec TMPQL brne d8u_2 ret d8u_2: rol A sub AH, TMPH brcc d8u_3 add AH, TMPH clc rjmp d8u_1 d8u_3: sec rjmp d8u_1 .ENDIF Часть кода программы (AVR_start.asm) .def TMPL = R16 .def TMPH = R17 .def TMPQL = R18 .def AL = R0 .def AH = R1 .include "m328Pdef.inc" .include "Library.inc" .include "Macro.inc" ... LDI R10, 0x7 LDI R11, 0x3 DIV8U r10, r11 ; r0 = r10/r11 r1 = r10 % r11 Студия ругается и выдаёт ошибку: C:\Users\Evgeny\Documents\AVR_start\ Library.inc (16): error: Label 'd8u_3' changed between pass 1->2 (0x0000->0x000d): Check use of forward references Я перепроверил несколько раз код, и лэйбл d8u_3 используется ровно один раз в файле с функцией. Что такое pass 1->2?
Vga
Видимо при первом проходе функция выкинулась ифдефом Попрбуй library.inc в конец перекинуть
Sobol

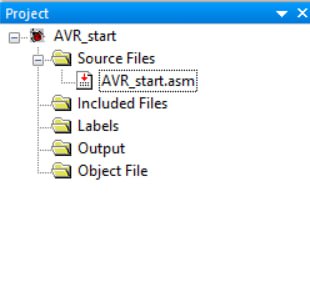

Теперь на эту строку .IFDEF __div8u Выдает C:\Users\Evgeny\Documents\AVR_start\ Library.inc (2): error: syntax error, unexpected INTEGER, expecting SYMBOL or REGDEF А ещё пропапил файлы из инспектора (или как здесь он называется) раньше inc файлы были в папке Include Files
Vga
а вот это странно. покажи как заинклудил
Sobol
Прикол в том, что я с неё перешел на 4, ибо эмуляция прерываний на 7 не работала, а на 4, сюприз, работала моменто
Boris
Интересное уточнение...
Sobol
.def TMPL = R16 .def TMPH = R17 .def TMPQL = R18 .def AL = R0 .def AH = R1 .include "m328Pdef.inc" .include "Macro.inc" ;= Start macro.inc =============================== . . . ;= End macro.inc ================================= ; RAM ============================================= .DSEG Var1: .byte 3 ; FLASH =========================================== .CSEG .ORG 0x00 RJMP Start .ORG INT_VECTORS_SIZE Start: . . . LDI R10, 0x7 LDI R11, 0x3 DIV8U r10, r11 ; r0 = r10/r11 r1 = r10 % r11 . . . ; EEPROM ========================================== .ESEG .include "Library.inc"
Vga
не, ну ты конечно молодец, в еепром положил. ты в .cseg клади.
Sobol
аой щас Та же ошибка. Выглядит код теперь так .def TMPL = R16 .def TMPH = R17 .def TMPQL = R18 .def AL = R0 .def AH = R1 .include "m328Pdef.inc" .include "Macro.inc" ;= Start macro.inc =============================== . . . ;= End macro.inc ================================= ; RAM ============================================= .DSEG Var1: .byte 3 ; FLASH =========================================== .CSEG .ORG 0x00 RJMP Start .ORG INT_VECTORS_SIZE Start: . . . LDI R10, 0x7 LDI R11, 0x3 DIV8U r10, r11 ; r0 = r10/r11 r1 = r10 % r11 . . . .include "Library.inc" ; EEPROM ========================================== .ESEG В инспекторе файлы также не видны
Sobol
почему это помогает? Из-за того, что library.inc будет полностью копироваться в код? Но тогда почему файл с макросами может быть в пространстве вне сегментации. Я подправил код, и компилилось только при условии, если .include " lib.inc " будет в конце сегмента кода, а макросы с m328Pdef.inc вне сегментации
Sobol
Я перезапустил. Не помогло Вдруг в полном коде я что-то сделал. Вот полный: ; ; AssemblerApplication1.asm ; ; Created: 9/14/2024 7:05:41 PM ; Author : Evgeny ; .def TMPL = R16 .def TMPH = R17 .def TMPQL = R18 .def AL = R0 .def AH = R1 .include "m328Pdef.inc" .include "Macro.inc" ;= Start macro.inc =============================== .macro UOUT .if @0 < 0x40 OUT @0, @1 .else STS @0, @1 .endif .endm .macro UIN .if @1 < 0x40 IN @0, @1 .else LDS @0, @1 .endif .endm .macro XRI LDI @2, @1 EOR @0, @2 .endm ;= End macro.inc ================================= ; RAM ============================================= .DSEG Var1: .byte 3 ; FLASH =========================================== .CSEG .ORG 0x00 RJMP Start ; (USART,RXC) USART, Rx Complete .ORG INT_VECTORS_SIZE Start: ; . . . LDI R16,Low(RAMEND) OUT SPL,R16 LDI R16,High(RAMEND) OUT SPH,R16 LDI TMPL, 0xAA ; UOUT UDR0, BIN1 ; . . . LDI R10, 0x7 LDI R11, 0x3 DIV8U r10, r11 ; r0 = r10/r11 r1 = r10 % r11 ; . . . XRI TMPL, 1<<3|1<<4, TMPH LDI R19, 0xAA CLR R20 CLC CALL Amount RJMP Start Amount: CPI R19, 0 BREQ endf LSL R19 BRCC Skip INC R20 Skip: RJMP Amount endf: RET ; . . . .include "Library.inc" ; EEPROM ========================================== .ESEG код файлов library и macro идентичные этому
Karboflex
достоинством ассемблера является то что поддерживать прошивку не сможети никто кроме автора да и автор не дольше 2 недель после релиза
Boris
Всё зависит от количества и качества комментариев в исходнике...
Karboflex
при этом автор думал что он прав а он не прав ибо баг)
Boris
Не всё идеально в этом мире...
Sobol
Ну, там ещё прост нагромождение рандомного коода "на проверить". Когда увидел ту статью про разбиение по файлам, то подумал делать такой файл подпрограмм на ежедневне эксперименты, но вот не получилось скомпилировать пример даже
Karboflex
во времена когда кодили на асьме рисовали блок схему прогу а потом уже каждый блок превращали в код) щас так никто не делает а текстовые комментарии портянку текста размотать не помогут) вобщем то я о чём если хочешь писать на ассемблере то надо использовать методики сопроваждения кода для ассемблера) а не для жаваскрипта)
Boris
Вот это правильное замечание, ассм - это Спарта, но интересно и захватывающе...
Vga
он ее уже не может поддерживат)
Karboflex
многа лампочек наверное)
Ivan
Если там есть АЦП почему бы и нет
