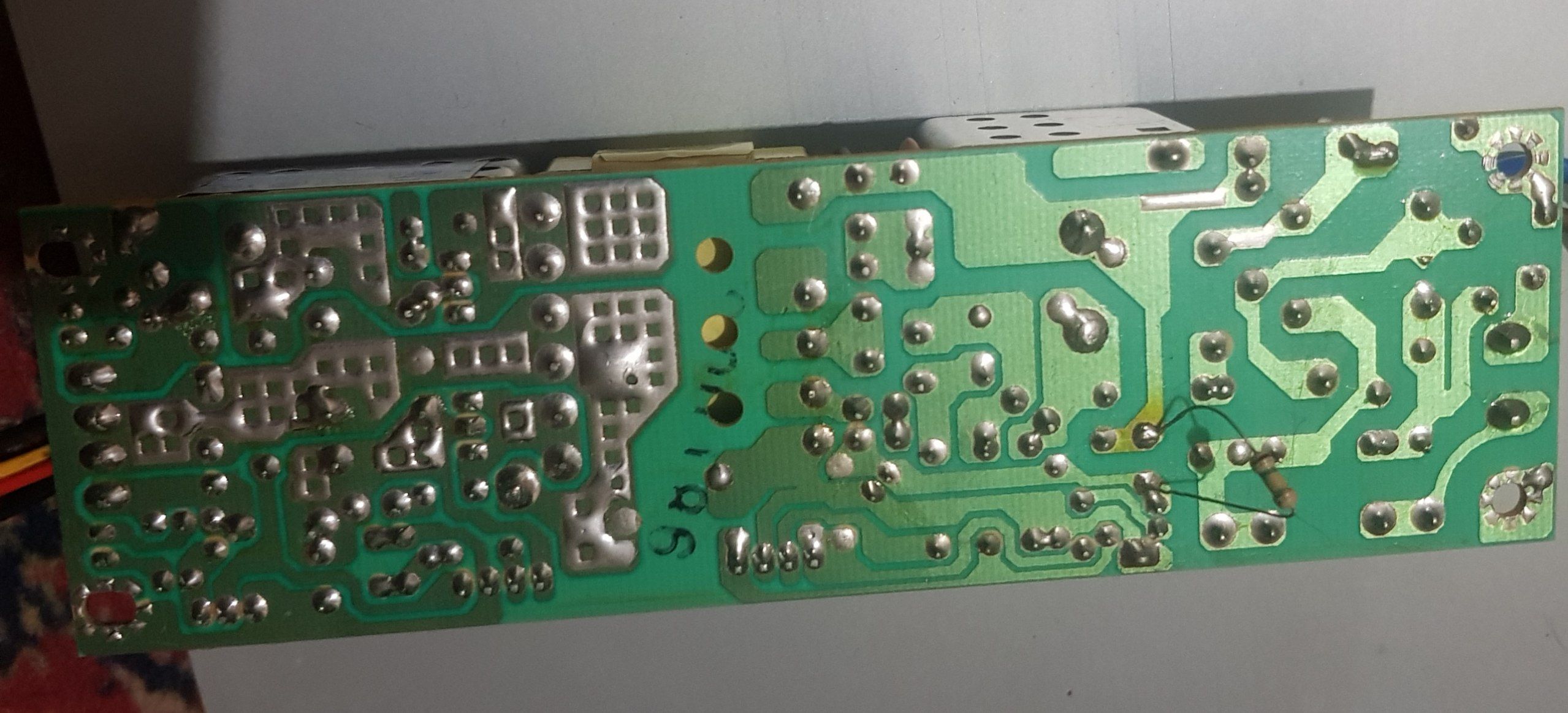

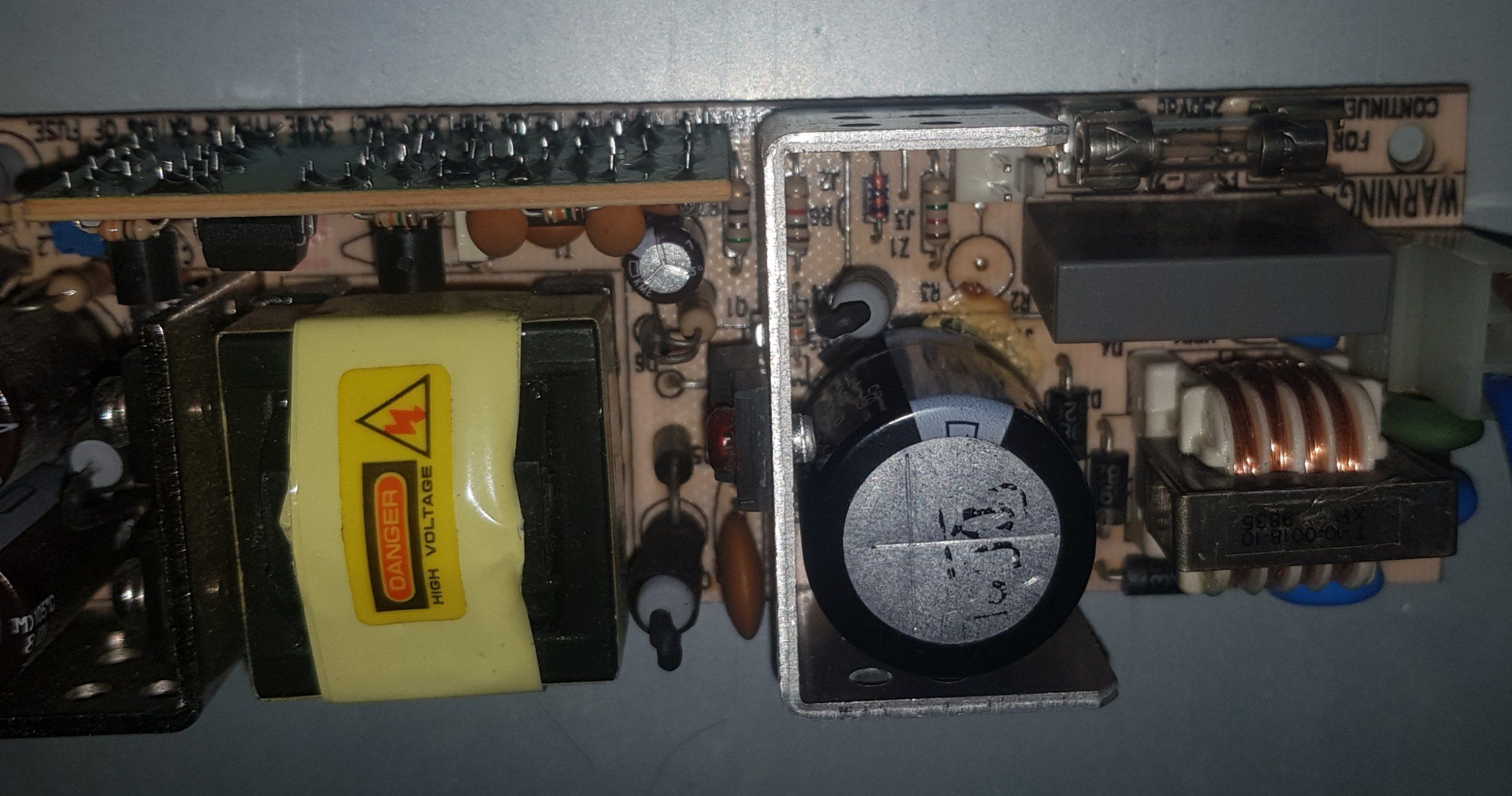

Резик на 150к показывает 204к, из за этого может не работать БП? На обратной стороне вокруг пайки слегка потемнело Я сейчас предохранитель поставил при включённом в сеть, не знаю как меня не ушатала, даже контакты заискрились Заменил резик на 0,25вт 150к, ничего не изменилось, но рез накаляется моментально
Комментарии: 69
Zoog
когда мерили - на нём напряжения не было? кусок схемы с этим резистором в студию скорей всего он || банке
Myaso
300в Большой кондер снимал, там esr ok
Zoog
нет https://www.bing.com/search?q=%D1%81%D1%85%D0%B5%D0%BC%D0%B0&form=CHRDEF&sp=-1&lq=0&pq=%D1%81%D1%85%D0%B5%D0%BC%D0%B0&sc=10-5&qs=n&sk=&cvid=D0B3E67A579245488A1AFCD9A9672C7F&ghsh=0&ghacc=0&ghpl=
Myaso

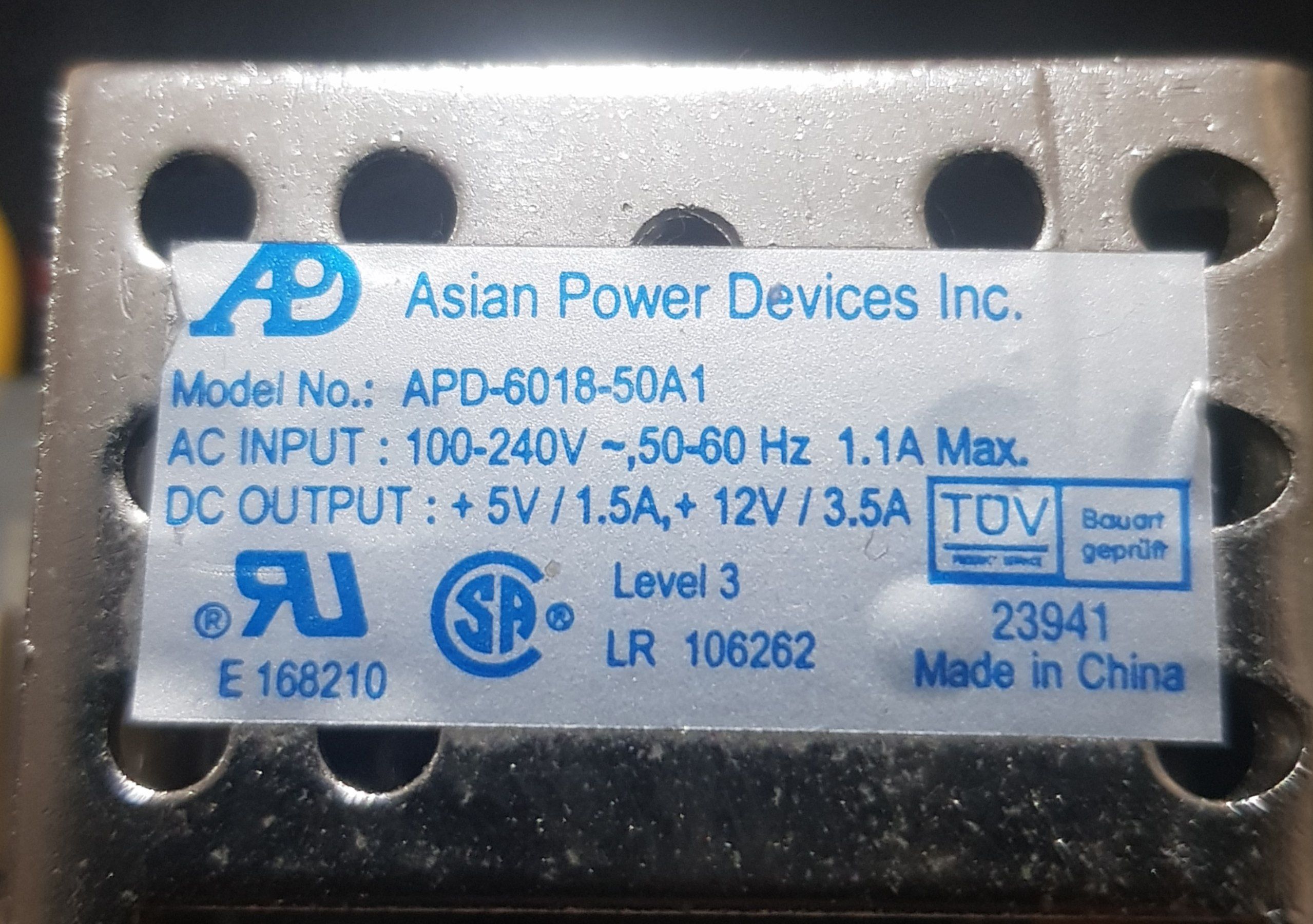

Он 90х годов скорее всего, про него ниче нет
Zoog
самому нарисовать же
Anonim
Ищу функцию turbo core У тебя что то компутерное на аве наверняка знаешь Или как smt включить мне
Zoog
тебе бп чинить чи шо?
Anonim
Нет Мне найти как включить в биосе amd turbo core технологию Процессору авторазгон сделать
Zoog
а зачем спрашиваешь?
Anonim
я про бп не спрашивал ничего
Myaso
Я быстрее выпаю все детали и проверю их, чем пока нарисую
Anonim

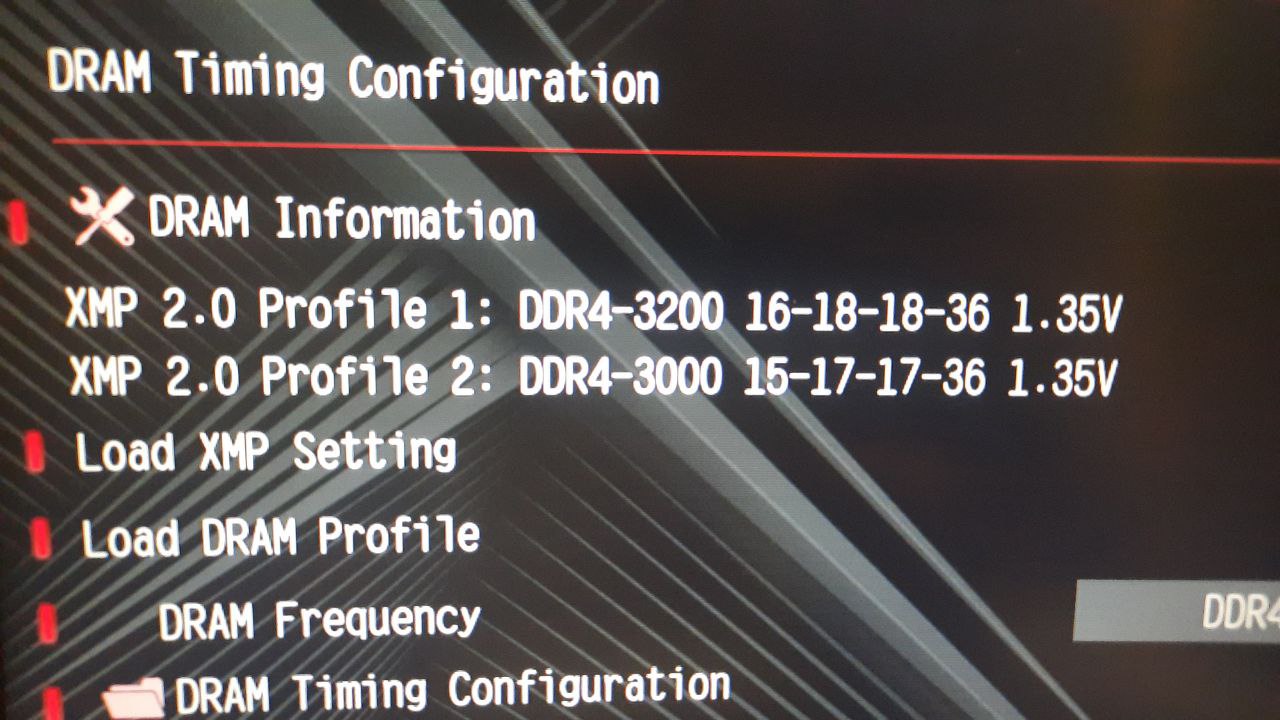

И что лучше маленькие тайминги но меньше частота или больше частота но больше тайминги?
Zoog
зачем отвечаешь в чужом диалоге?
Anonim
Да где?!?! Ааа аххаа А почему так Зачем я тебе отвечал? Аа Я тебя тегнул просто
Zoog
Ты под кайфом или просто невероятно тупой?
Marinett
Хомяк лёг
Anonim
Вот же пишу тебе В диалог не встревал это общий чат че хочу то пишу
Zoog
нет, ты ответил на мой ответ другому участнику
Anonim
да я просто чтоб тебе это оповестило ты же видел что я вообще не по теме ответил
Zoog
ты определённо не под кайфом
Anonim
я тебя запомнил стану модером тебя забаню первым жди леди баг подтвердит
Myaso

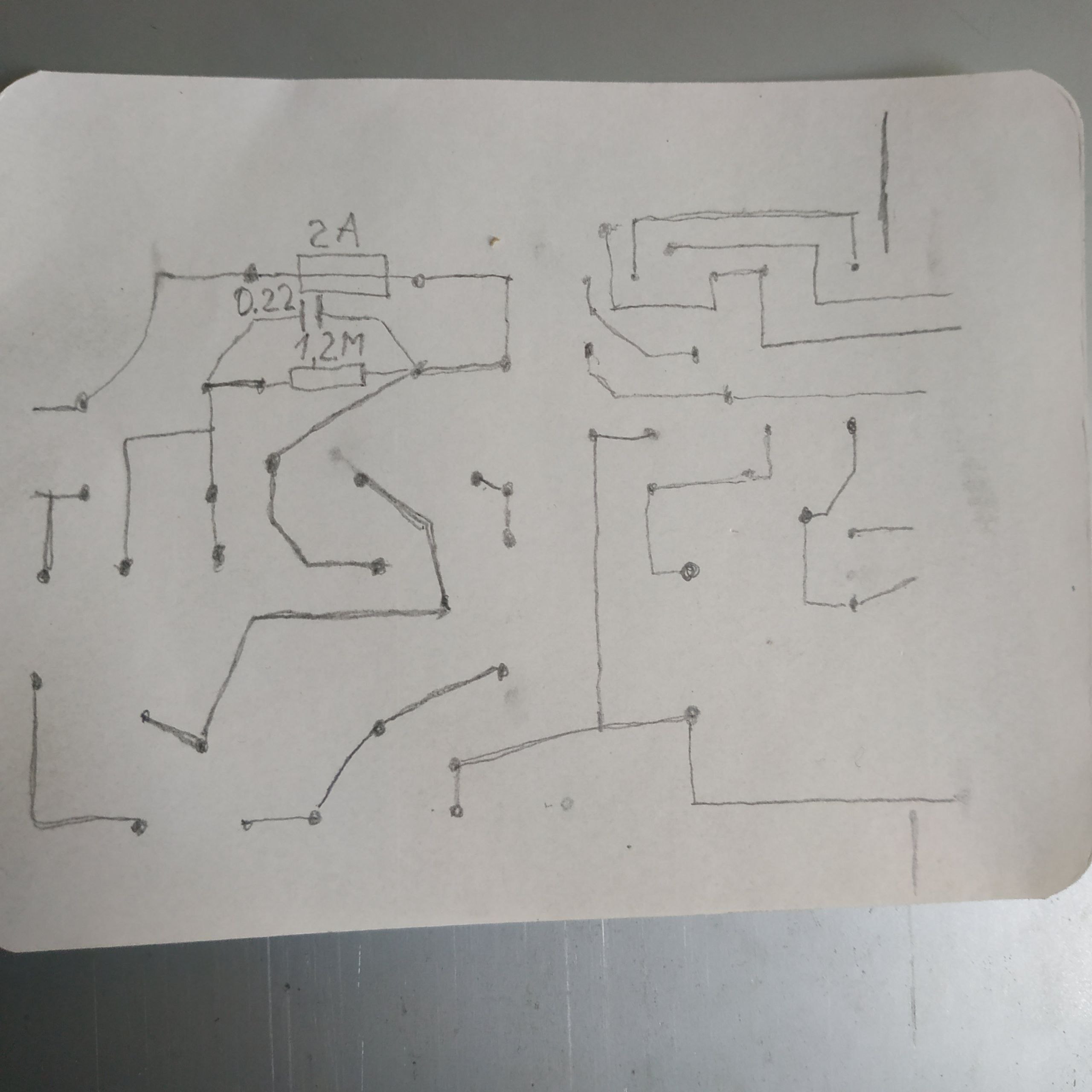

Я тут начал схему рисовать, если продолжу обозначить все элементы, то скорее всего получится черти что. Как научиться рисовать принципиальные схемы? Подскажите годную статью, книгу, видео если кто знает. В основном только про печатные платы нахожу
Elektrougli

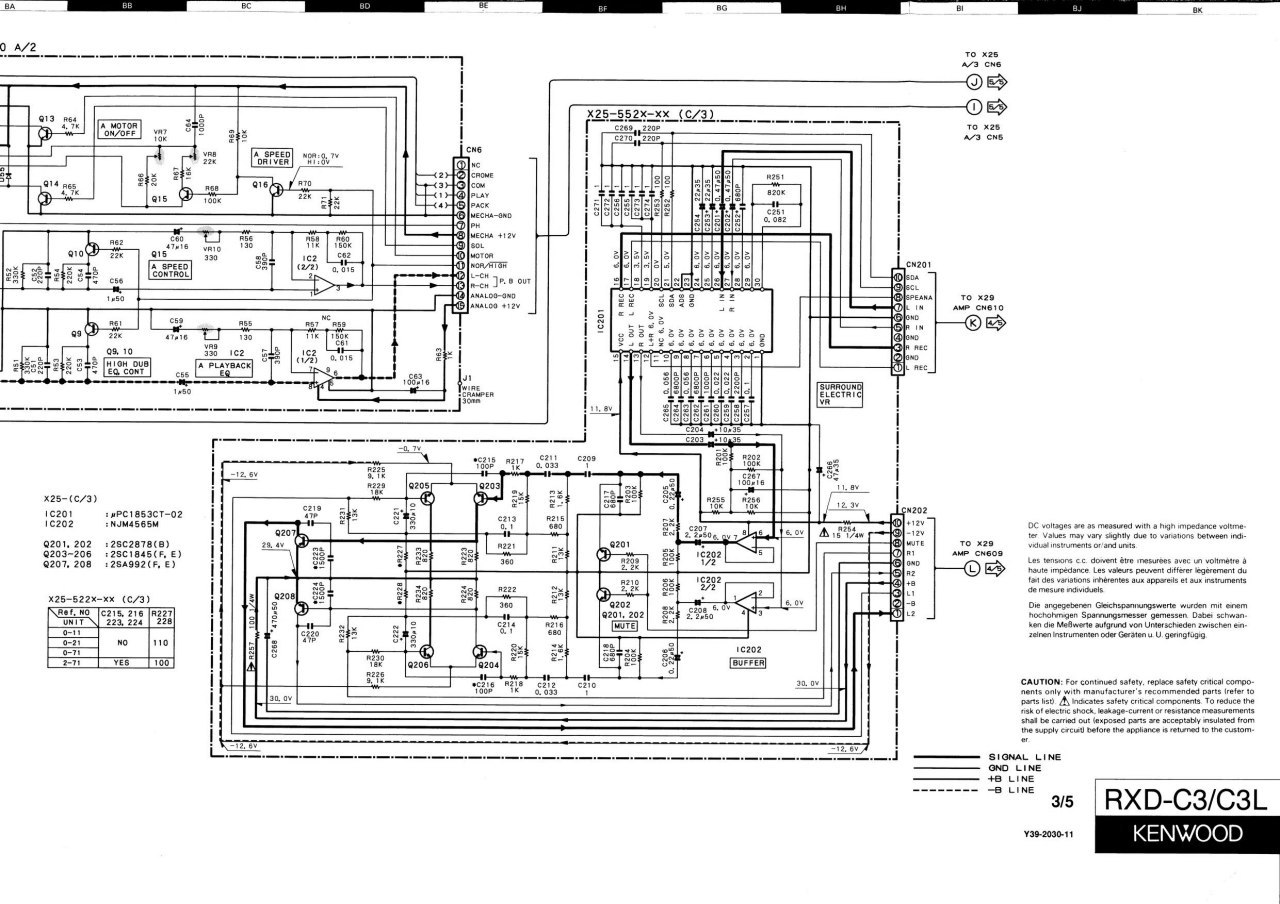

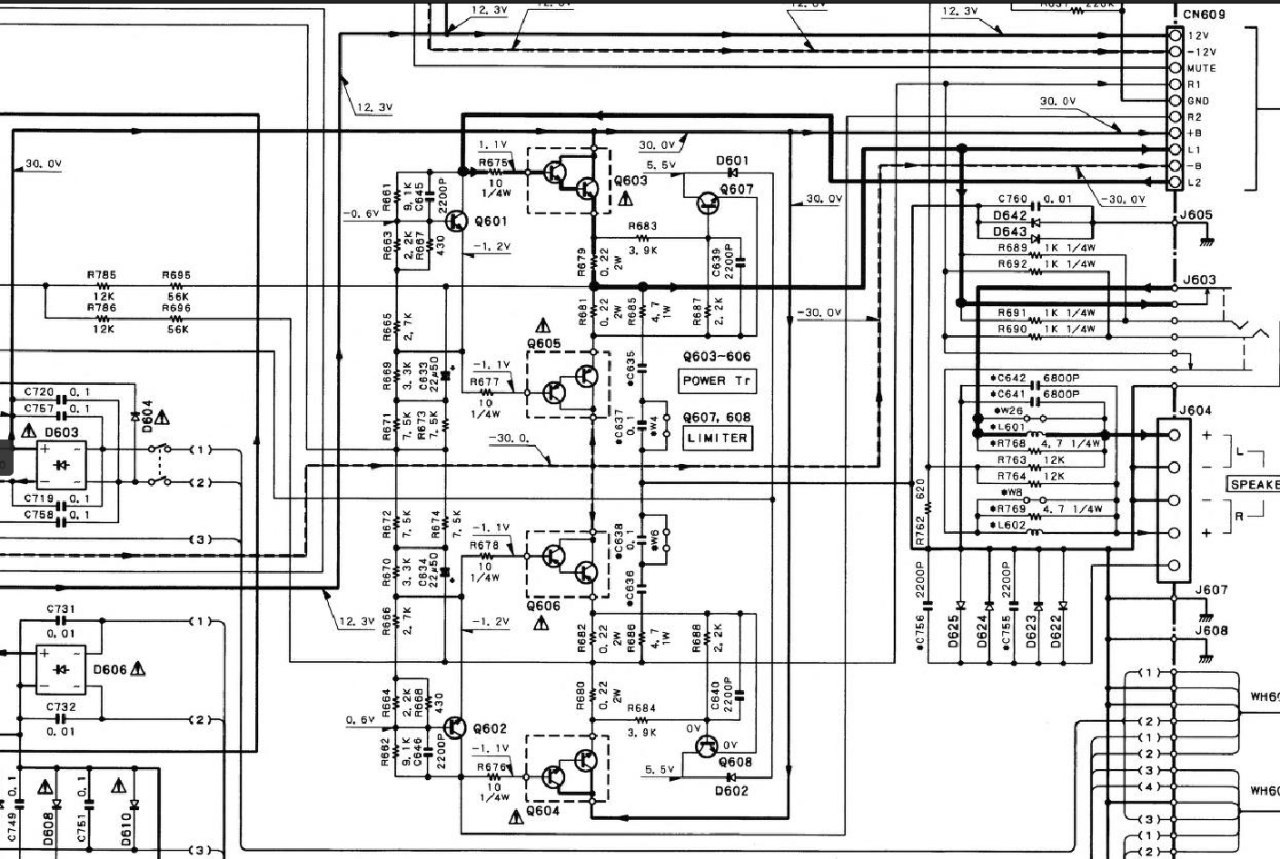

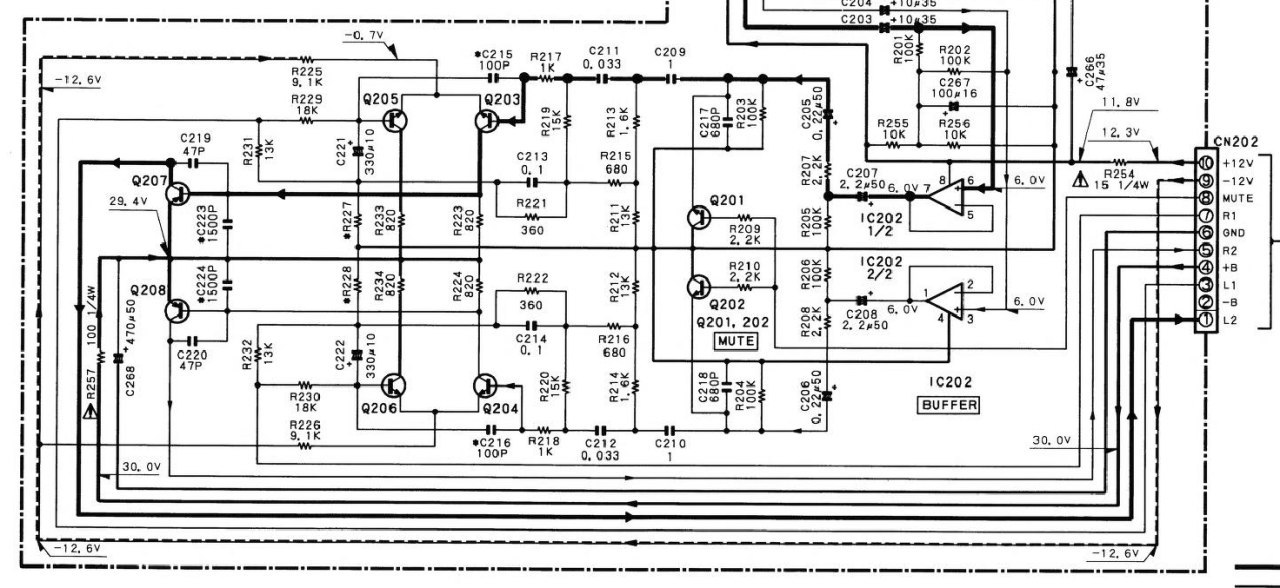

Принципиальная схема печатной платы — это графическое представление электронной схемы, демонстрирующее расположение компонентов и соединений. Не конкретное положение на плате, а условное, сгруппированное так, чтобы его было удобно читать. Лабиринты разгадывал? вот это плохой пример принципиальной схемы.
Skokov
https://docs.kicad.org/8.0/ru/getting_started_in_kicad/getting_started_in_kicad.pdf
Anonim
Чтоб держало одну частоту а так же понижаться могло когда нужно А то если напрямую в биосе делать он всегда под 100% валит
Zoog
Издеваетесь. Камраду хватит карандаша с бумажкой и ластиком.
Aleks
Kicad ставь, смотри примеры
Anonim

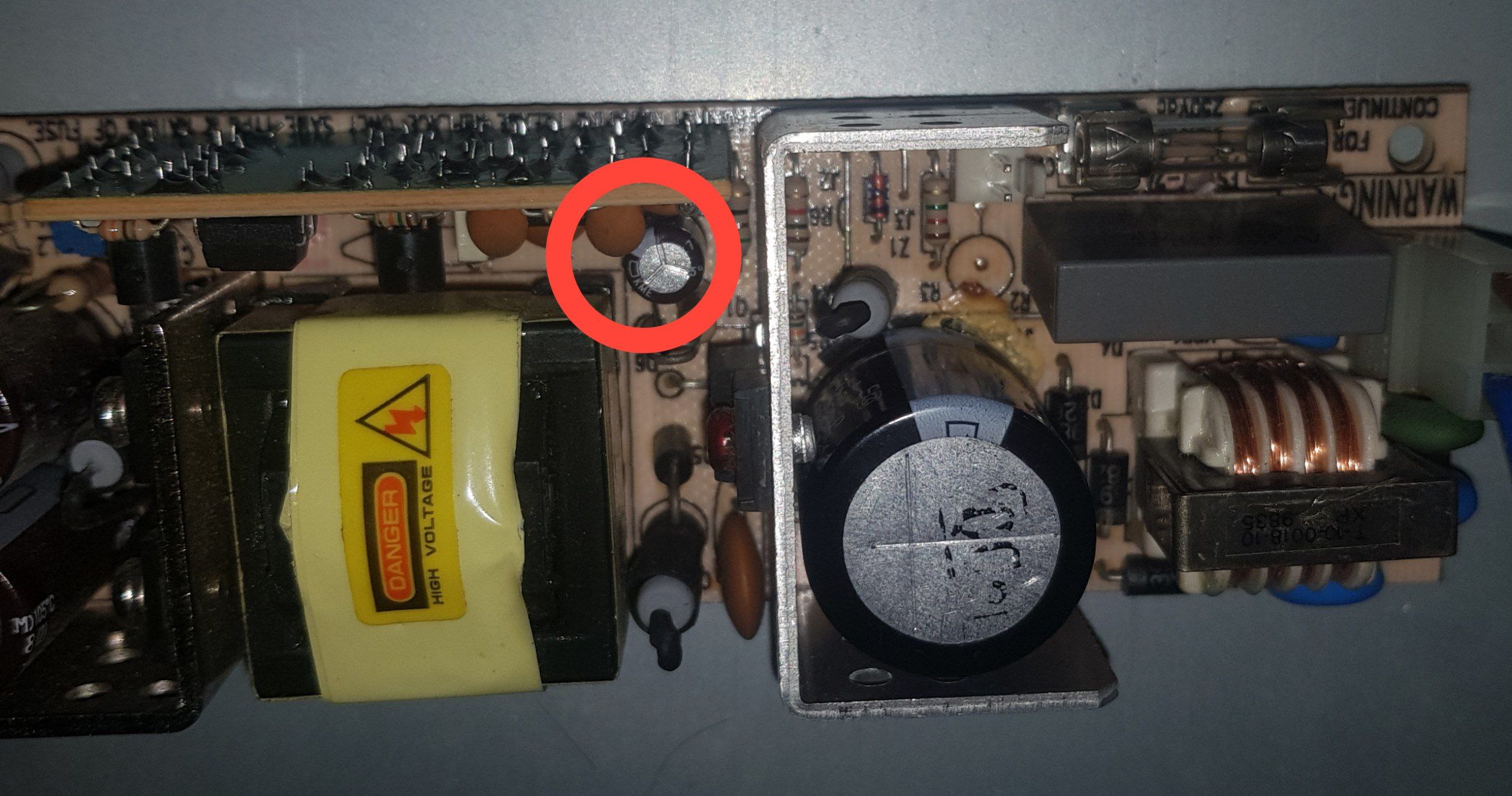

А маленький? Эти дохнут первыми.
Myaso

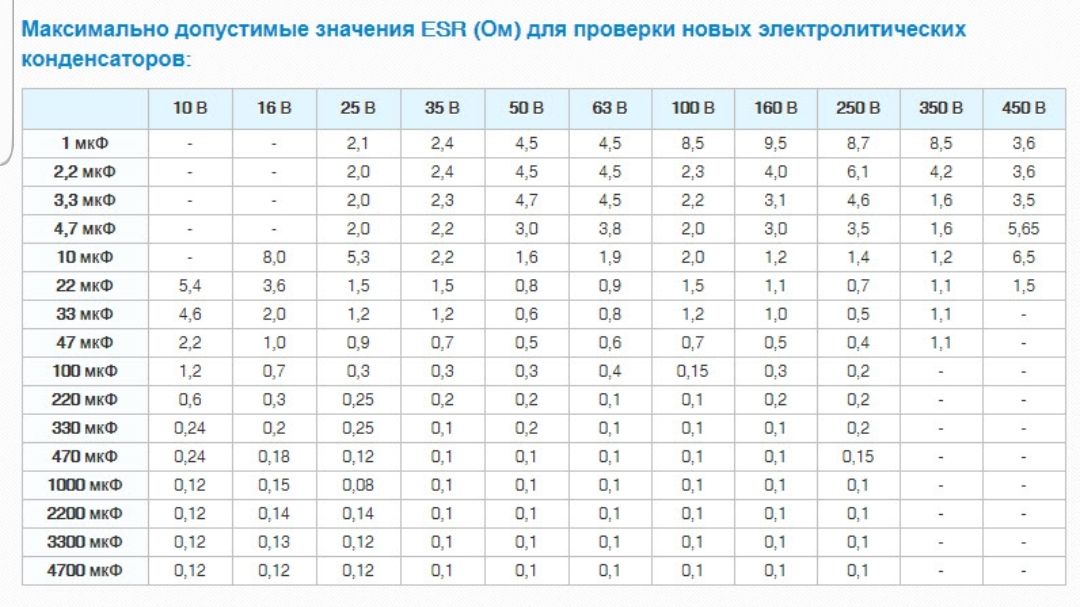

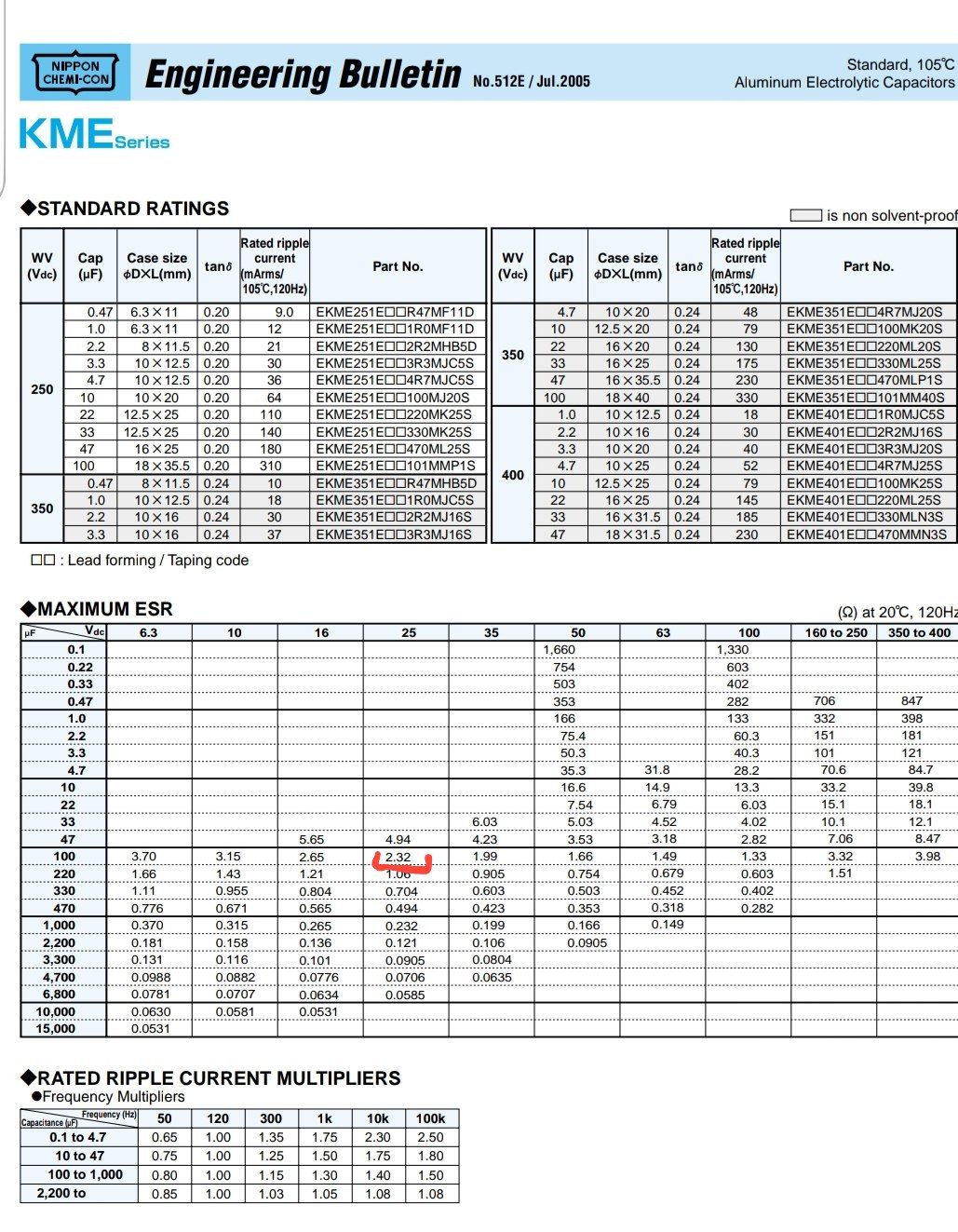

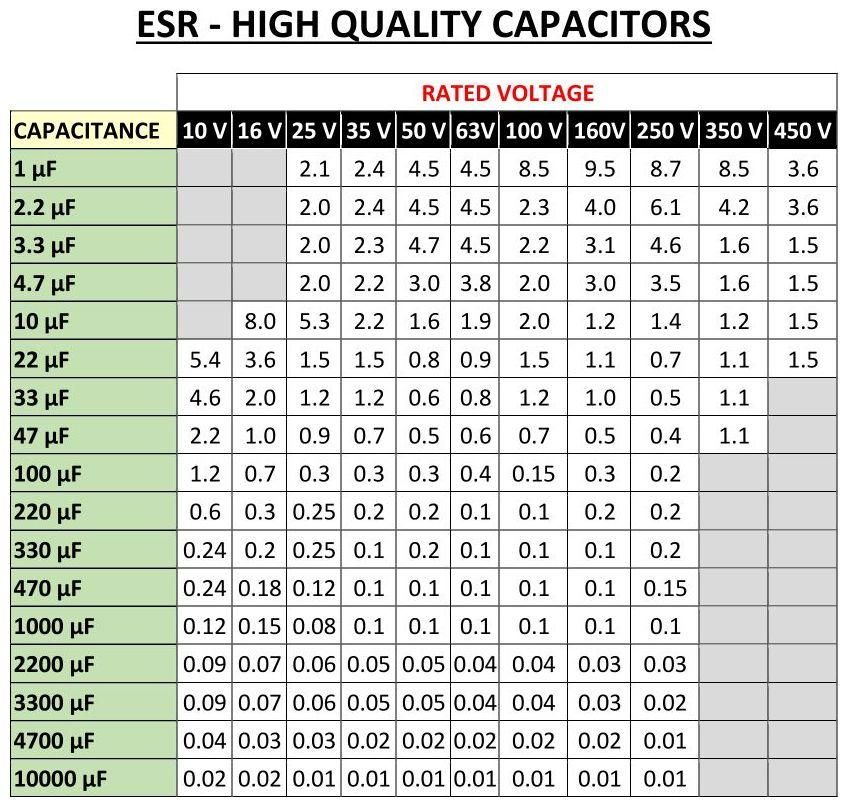

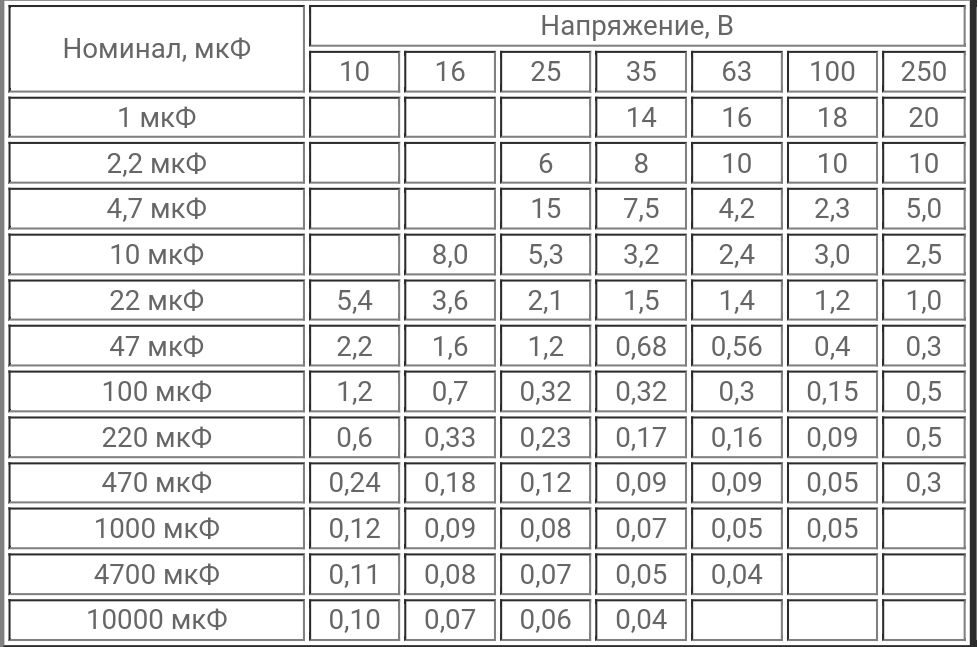

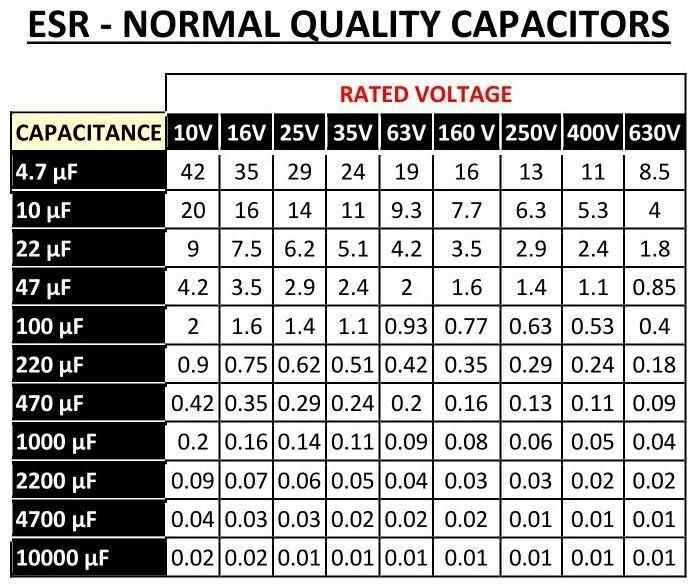

0,76 esr. У меня несколько таблиц, на одном 0,3 допустимый, на другом 1,4. Кому верить
Byte
Только даташиту производителя.
Myaso
Вроде ок
Anonim
Ну это норм. Если он дохлый, то там в килоомах будет или в сотни ом, как минимум. Может оптопара сдохла или шимка сама, или ключи.
Myaso

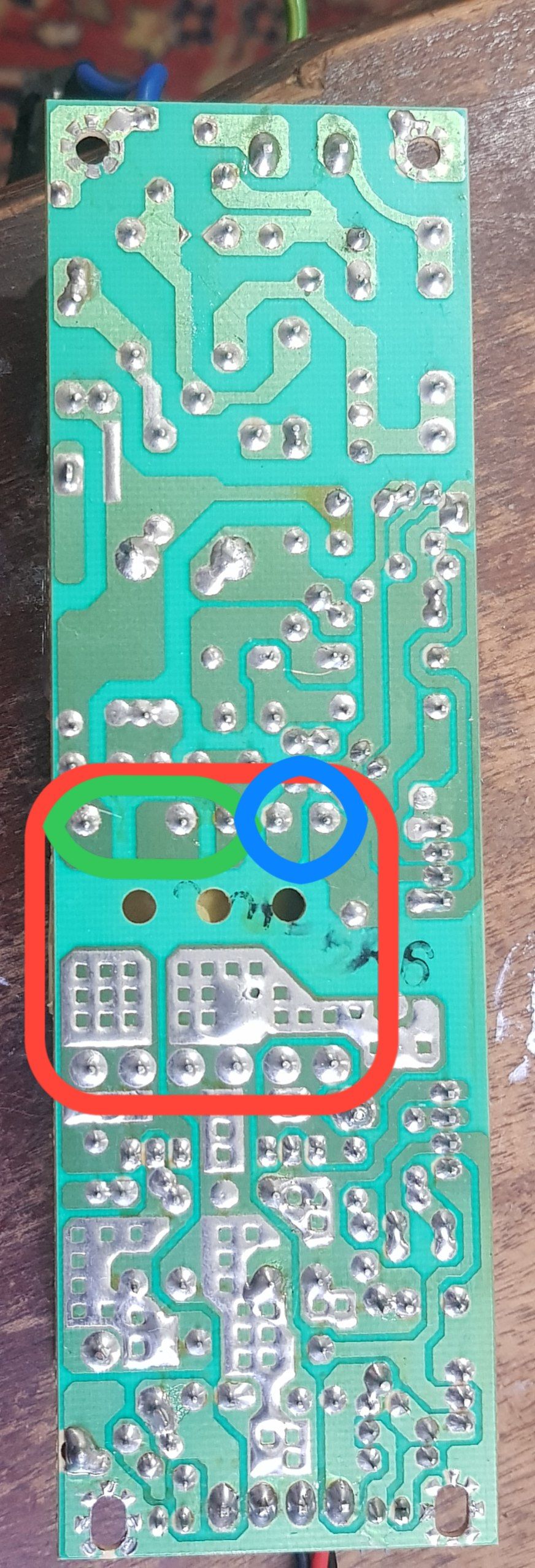

Транс прозванивается нормально. Если один щуп положить на одну из точек в зелёной области, а другой в синей, показывает 300в. На вторичке ничего не показывает. Не знаю значит ли это что нибудь
Anonim
Там точно 0,76 ом а не 0,76 кОм? Мало ли.
Myaso
Точно, я обращал на это внимание 17в
Anonim
А ваще похоже на шимку, то есть, либо для неё питания нет, либо она дохлая, и не может управлять транзистором.
Myaso

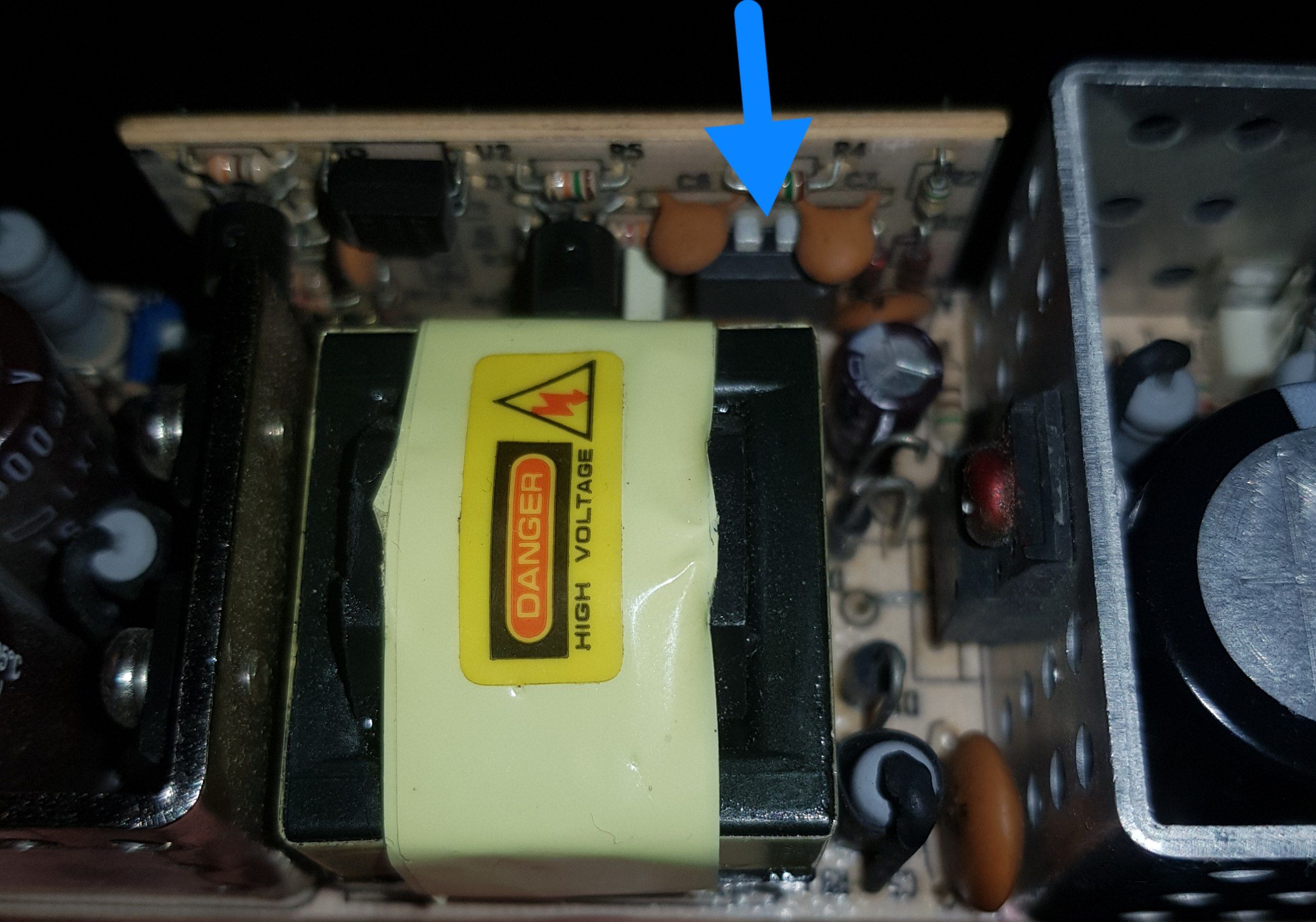

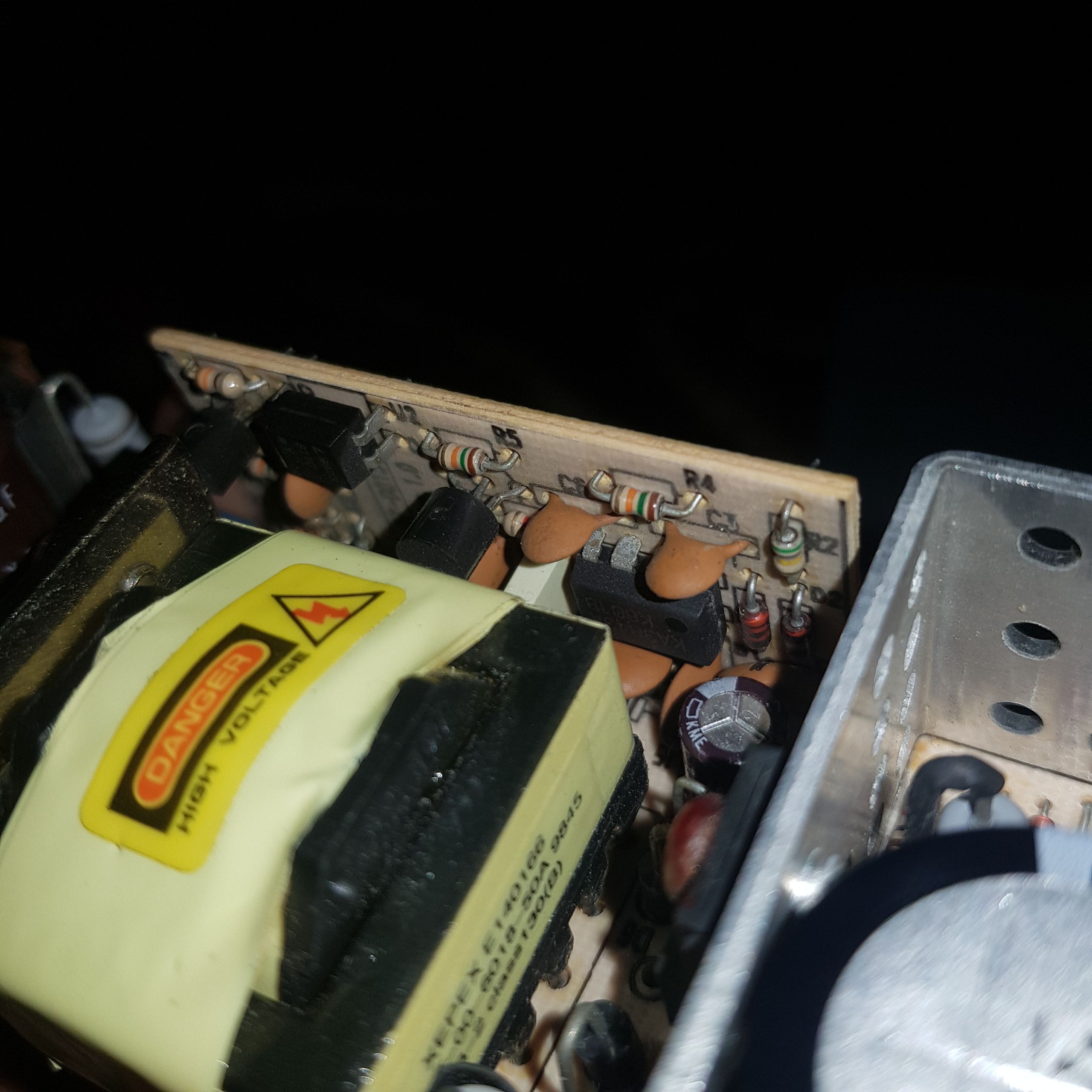

Этот ШИМ? И каким транзом он управляет, тот что на радиаторе или после него? На эту вертикальную платку входят 4 контакта, я их проверил между собой, там нет напряжения. Хотя если только один щуп приложить, показывает 5,5в
Anonim
Который на радиаторе.
Zoog
Первым делом проверяется... эм, если ещё актуально - напишите, накатаю алкортм проверки питателей
Anonim
На 1372 миливольт работает на частоте 4375 стабильно по всем ядрам температура не больше 60 Дальше гоню До 4400 хотя бы надо
Myaso
Да актуально. Только сомневаюсь что пойму как пользоваться этим алгоритмом
Zoog
ок, для начала - какие инструменты и опыт имеются?
Anonim

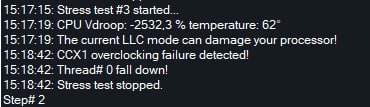

ну капец же на 3 тесте не прошло при меньшем энергопотреблении
Myaso
Есть опыт всё разбирать, начать ремонтировать и не заканчивать. Есть мульт, транзистор тестер. ЛБП нет, есть простые разные БП) есть ещё комп БП, если сделаю его, то попробую переделать в ЛБП
Zoog

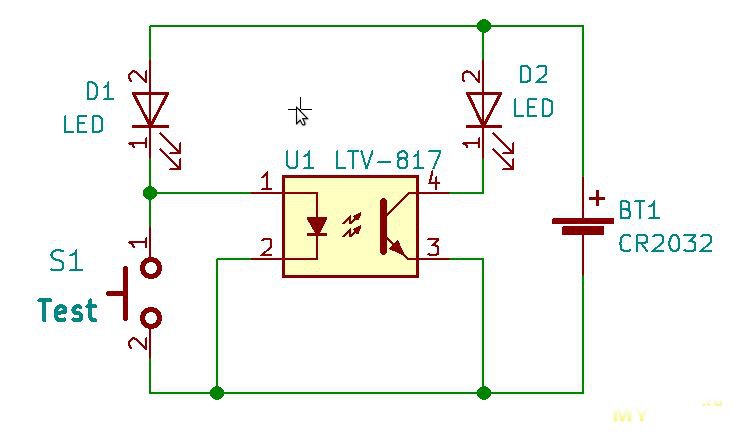

ну тогда сначала силовые диоды, транзистор - проверены? потом в сеть включить осторожно и посмотреть напряжение питания ШИМ если там не 0, но заметно меньше рабочего - желательно его мелким динамиком послушать через ёмкость в 100мкФ ёмкости транзистор-тестером проверить, если он ЭПС смотрит оптопару - на вход подаём 10мА от БП, выход смотрим тестером на диодном пределе
Myaso
На ШИМ по нулям, только в некоторых местах 260мв. Если я вообще правильно замеряю, просто щупы ставлю с разными комбинациями. На эту платку вертикальную,игде ШИМ, только 260мв заходит
Zoog
тогда прозвоните питание ШИМ
Myaso
На выходе диодов нет, только транзисторы. Имеет ли смысл проверять там, если до туда не доходит питание? Я же написал что там нет питания, кроме 260мв Такой ШИМ стоит https://www.alldatasheet.com/datasheet-pdf/view/144230/WINGS/KA3843A.html
Zoog
омметром как определили, что это транзисторы?)
Myaso
Тут ошибся. У радиатора это диоды https://www.alldatasheet.com/datasheet-pdf/view/17482/PHILIPS/BYQ28X.html https://www.alldatasheetru.com/datasheet-pdf/view/44024/SHINDENGEN/SF10SC4.html Тогда узнаю как это все проверяется
Zoog
https://en.wikipedia.org/wiki/Digital_multimeter
Myaso

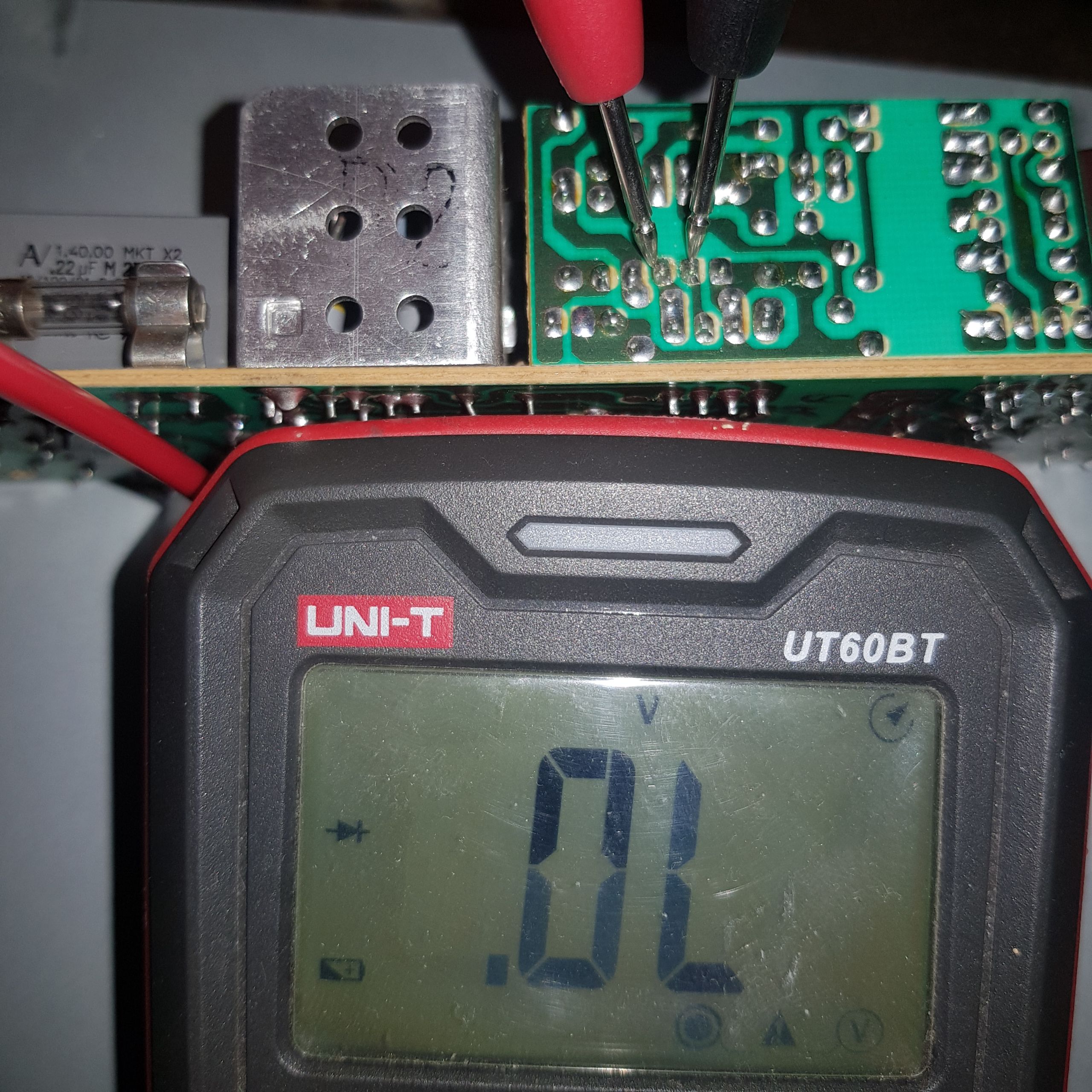

6 и 7? Звонятся во все стороны диоды 6 и 7 показывает мегаомы
Zoog
6 на 0 и 7 на 0 то есть на 0 в обоих направлениях - диод?
Myaso
6 7 = 0 7 6 = 0,7
Zoog
неправду говорите 0 - это сколько?
Zoog
О, если с нуля.. сначала ответь себе - а оно так надо? Хочешь жить, зарабатывая ремонтом или разработкой? Если да - поищи схемы блоков питания похожей техники, ищи похожие места, помечай непохожие.. но не могу советовать это, разве что ты студент или безработный) зависит от серии и номинала ни фига, если умер не год назад - то омы/десятки воможны. иногда проще всего - заменить на новый
Anonim
Так
Anonim
Ну бывает, да. Я обычно с замены этих ремонт начинаю. Да и заканчиваю, лол.
Zoog
то, что меньше 10х15 - можно менять под корень...
Anonim
У меня типовые были 22x63 и 47x50.
Anonim

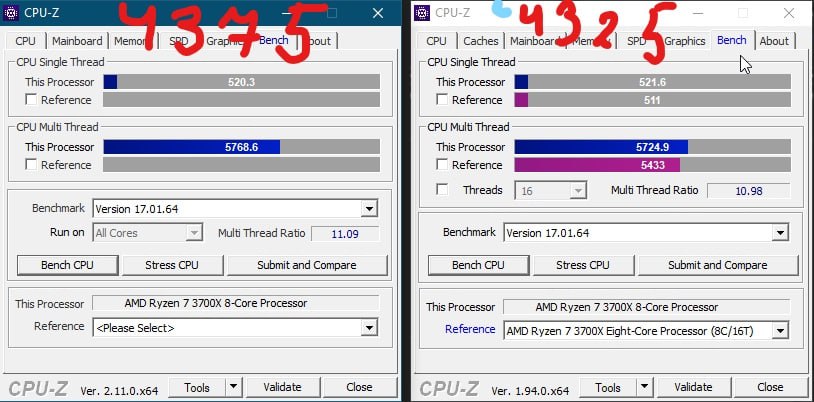

чуть добавил и сразу в многопотоке в среднем баллов больше стало блэ н е то фото
Zoog
я именно про физ. размеры, DxL
Anonim
во 50 мгц ахвхавха разница0) до 4400 надо позже отпишу
Zoog
кукурузен
Anonim
А. Ну да.
