Подскажите, есть 3р автомат, можно ли запитать через него три разные группы светильников на каждый полюс по группе? Если будет однофазное КЗ на одной из групп, то автомат защитит же?
Подскажите, есть 3р автомат, можно ли запитать через него три разные группы светильников на каждый полюс по группе? Если будет однофазное КЗ на одной из групп, то автомат защитит же?
Комментарии: 97
Alex
защитит, но отрубит сразу все 3 линии
Ccc
То есть если автомат на 10А, то каждый полюс рассчитан на 10А условно, без коэффициентов и тд?
Vadim
Да
Vadim
Да, при условии соблюдения соответствия по напряжению. Скажем, если у вас 220VDC питание светильников, то автомат должен тоже быть рассчитан на постоянный ток такого номинала.
Ruslan
Ну дружище перемудрил, 220 vdc питание светильников, это как бы назвать, кунст камера?
Vadim
Ну, раз кое-кто у нас даже специально выпускает релюшки под такой кейс, значит, бывает и такое даже сейчас.
Doctor
Конечно бывает Смысл ставить инверторы на светильники если они прекрасно переваривают постоянный ток Аварийное освещение например бывает на постоянке
Ruslan
Не ну я не против, наверное всякие штуки есть, но чтобы прям светильники на 220 vdc выпускали цирковая история, ИМХО, потому как большинство светильников всё-таки делается на АС220-240, а дальше всё решают диоды, и привязывать защитные устройства к постоянному току не приходится, несмотря на то что именно на постоянном токе лампочка работает
Vadim
Так не про потребителей речь, а про линию.
Ruslan
Ну тогда не понятно зачем вообще поминаешь постоянный ток в том ответе, нафиг оно надо знать тому чувачку, он только сильнее запутается, поправь если я не прав
Vadim
Ну так он же не сказал, что у него за линия. Я и уточнил, что если у него постоянка, то коммутационный аппарат нужен подходящий. :-)
Ruslan
Так то спать уже очень пора, и задавший тот вопрос уже храпит вовсю, а мы такие тут рассуждаем
Roman

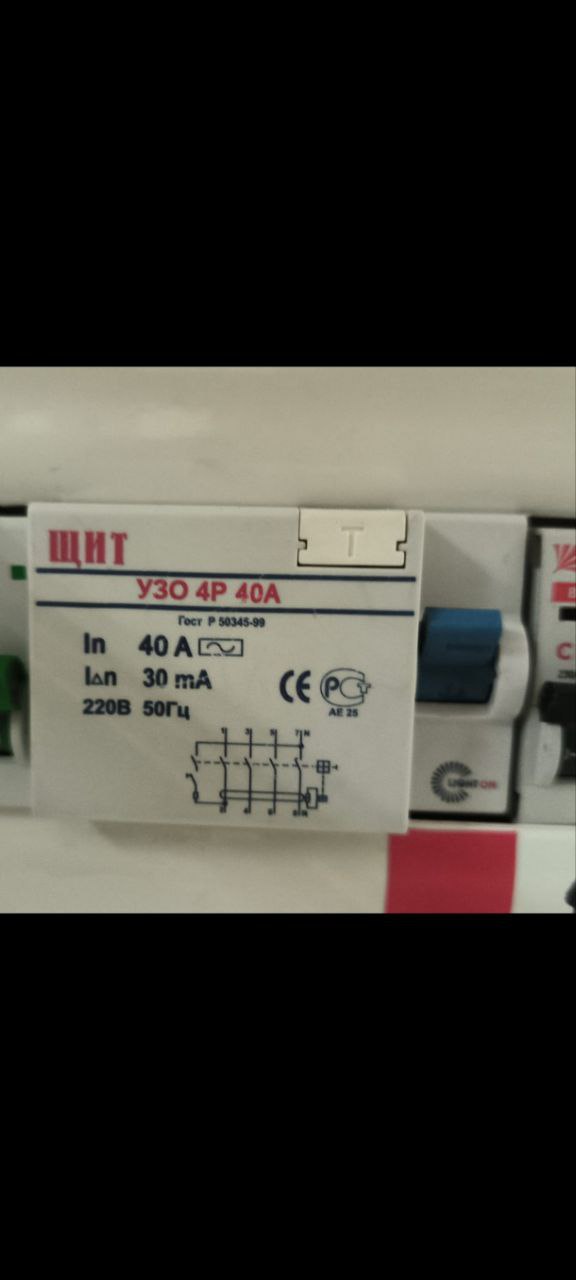

Всем привет. Подскажите, питание с автомата с50 проходит на это узо, его вышибает, входит 3 фазы и ноль, сечение 4мм². И на нём 220 написано. Менять на 380?
Doctor
Электрика позвать
Alex
узо "ЩИТ" я бы поменял в любом случае))
Doctor
Вообще-то нормальные УЗО)
Roman
Так общая схема
Doctor
Оно у вас кстати подгорело
Roman
Хде?
Alex
хм, честно говоря, первое что приходит на ум, говнопереклейка шильдика с самого китайского дешмана)
Roman
После узо 5 стиралок стоит.
Alex
сначала отключите все, что только сможете, лучше прям из розетки и посмотрите, выбивает или нет, затем по одному включать
Doctor
Бывает Работает Сам эксплуатировал Это не Китай)
Ruslan
Просто ни разу не сталкивался, надо загуглить кто хоть их производит
Roman
Походу сняли с производства И главное 220 а не 400 пишут
Doctor
Бля, потому что между фазой и нулём 220 вольт
Roman
Так в него 3 фазы входит
Doctor
Так и ноль тоже.
Roman
На выходе 5 жильный 5*4мм тоже 220 что ли?
Doctor
Между фазой и нолем 220
Ruslan
Ну такое да, а между фазами?
Doctor
Между двумя любыми фазами 380
Vadim
А вдруг там ПЕРЕКОС?!
Doctor
А вдруг нет?
Vadim
Требуется помощь специалиста-таролога
Roman
Я про то и говорю, что через узо идёт 3 фазы, а оно типа на 220 а не на 400. Или я шо то путаю
Doctor
Изоляция всё равно намного больше держит)
Ruslan
А я всегда думал что если пишут то максимально допустимые значения
Doctor
Неправильно думали) Выдержит оно и 600, только производитель в этом случае ничего не гарантирует)
Ruslan
Всмысле? Если написано 220 то 380 тоже неплохо зайдет?
Roman
К дифу подключил гладильный каток 12квт, вышибает раз через раз
Doctor

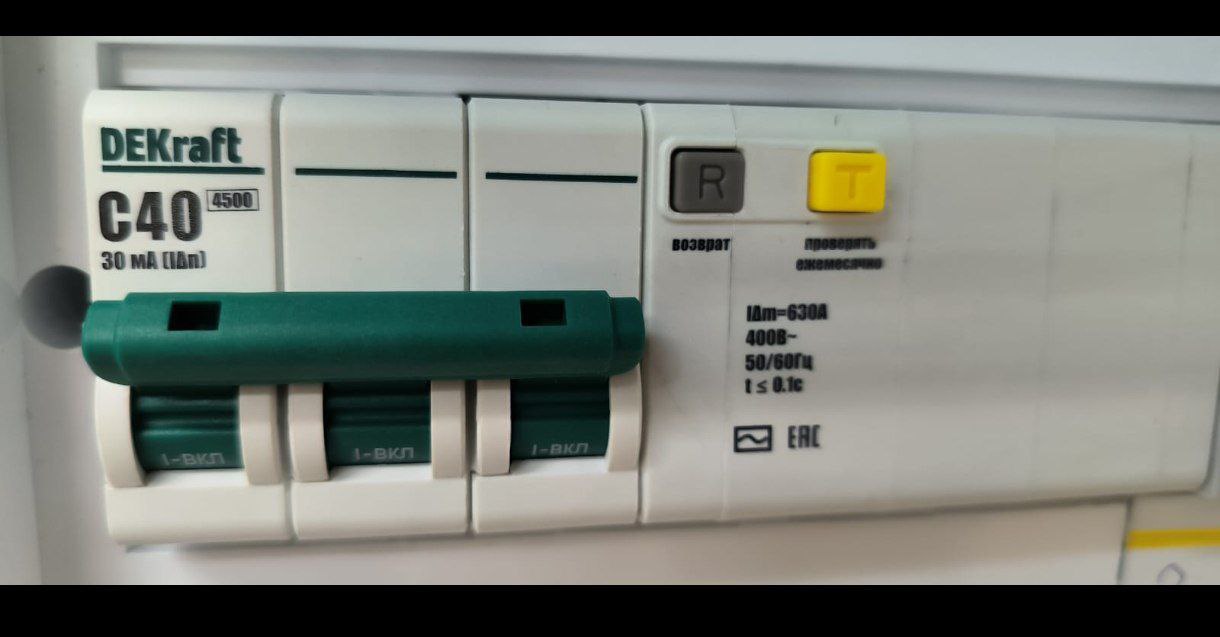

Для трехфазного УЗО да Кнопка возврат вылетает?
Roman
Диф отключается Сходил в ближайшую лавку поставил так Всё работает
Doctor
Когда он отключается кнопка возврат вылетает?
Roman
По-моему нет, ток рычаг поднимал, расскажи поподробнее
Ruslan
Так, вот сейчас поподробнее, то есть везде где написано 220 я могу подавать 380 и в принципе ничего не должно сломаться? Или всё-таки мы говорим о другом
Doctor

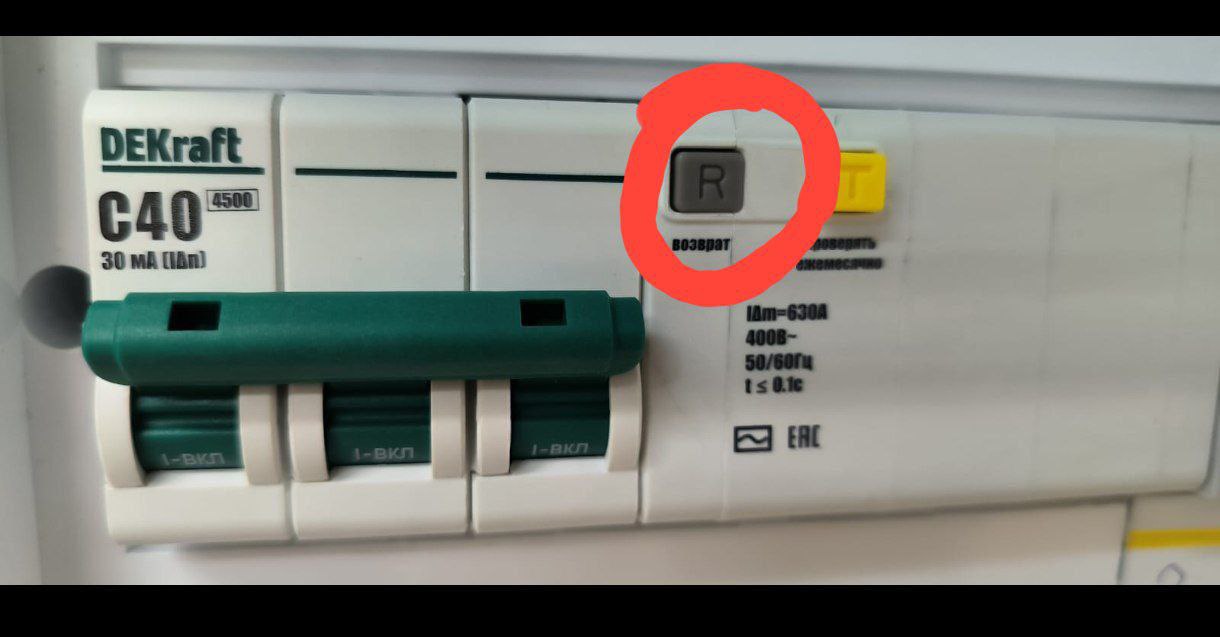

Я говорю только про трёхфазное УЗО Я не говорю про потребителей Когда этот диф отключается по утечке тока, вылетает эта кнопка
Roman
Я просто думал что 3ф узо по умолчанию 400в, а тут пригляделся офигел
Doctor
И без нажатия на эту кнопку его включить повторно невозможно
Roman
Буду знать, спасибо
Doctor
Когда он отключается по тепловой защите или от короткого замыкания то просто падает рычаг У вас он видно отключался от тепловой защиты или КЗ
Roman
Рычаг всегда падал
Doctor
Ну вот значит не было утечки Искать проблему надо А не ставить автомат больше
Roman
Надо...
Doctor
Вы автомат почти на 30кВт поставили
Roman
Ну не каток же перебирать
Doctor
Он же тупо может не сработать И будет у вас пожар
Ruslan
Погоди ка дружище, я не хочу ничего настаивать, НО если на трехфазном УЗО написано 220 то подразумевается что оно на это и рассчитано и никому не интересно что оно может выдержать, поправь меня или поясни, в чём я ошибся
Doctor
А вы давно видели сети с глухозаземлённой нейтралью с линейным 220? У человека выше УЗО работает в сети с напряжением 400В, хотя на нём написано 220
Ruslan
Вот прямо сегодня, на соседней улице тпшка старая и ничего всё работает
Doctor
Это не говорит не о чём? Очень интересно) только там ноля нет.
Ruslan
Кому это мешает?
Doctor
В старых сетях где было линейное 220 не было ноля А вы внимательно прочитайте мой вопрос .
Roman
Фото старое, ноль я уже запустил Правый провод синий теперь
Ruslan
Так стоп, я не пытаюсь никого троллить, я хочу разобраться в вопросе, если узо рассчитано на 220 и на нём это написано, и никаких упоминаний нет о 380-400в, вот я о чём, а то мы тут постоянно людям талдычим о соблюдении всяких норм, нк и о пожароопасности и тд
Roman
Нахера тогда 3 фазы по 6мм² в него заходят Его ставила ещё управляйка млн лет назад, на котёл 1,5квт в туалете. И 2 фазы было свободно, сейчас 2 фазы оставшиеся заняли и оно начало выкл. Может тогда ставили для экономии
Doctor

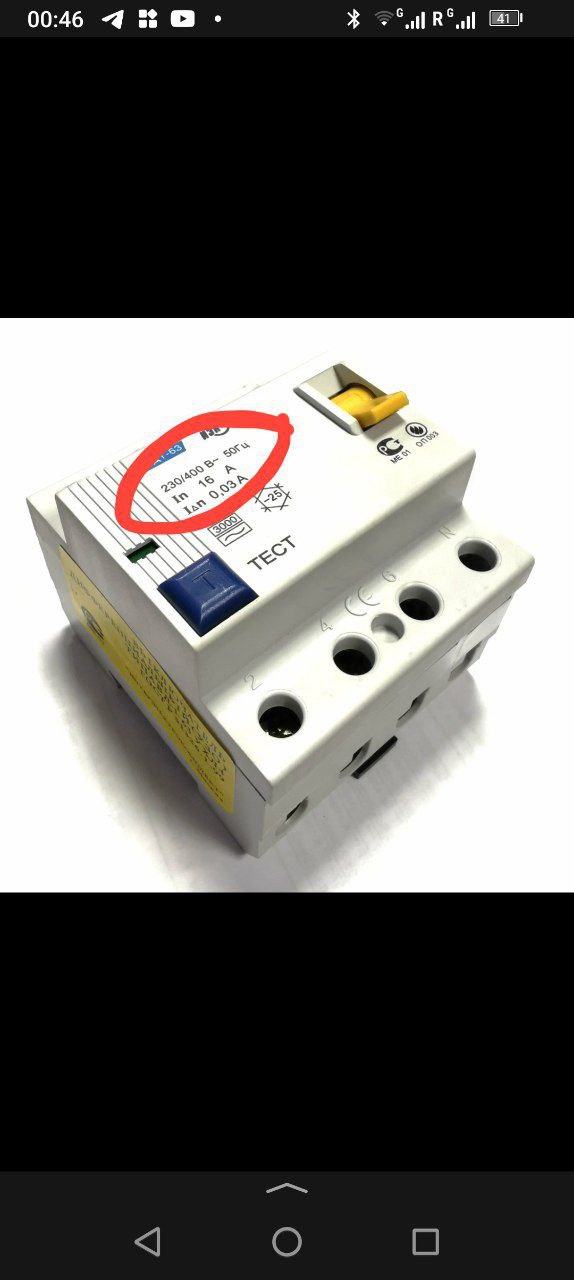

Зачем выпускать УЗО на 220 Вольт которое якобы предназначается для сетей 220 В с изолированной нейтралью, и делать там нулевую клемму? Это просто фазное напряжение производитель написал Все современные трёхфазные УЗО рассчитаны на 400В О чём производитель прямо и пишет
Roman
В общем его уже не производят, я циферки... Присмотрелся и решил вам написать
Doctor
А фирма щит уже канула в лету
Roman
На этом и покончим. В мусорку
Ruslan
Можно и так
Roman

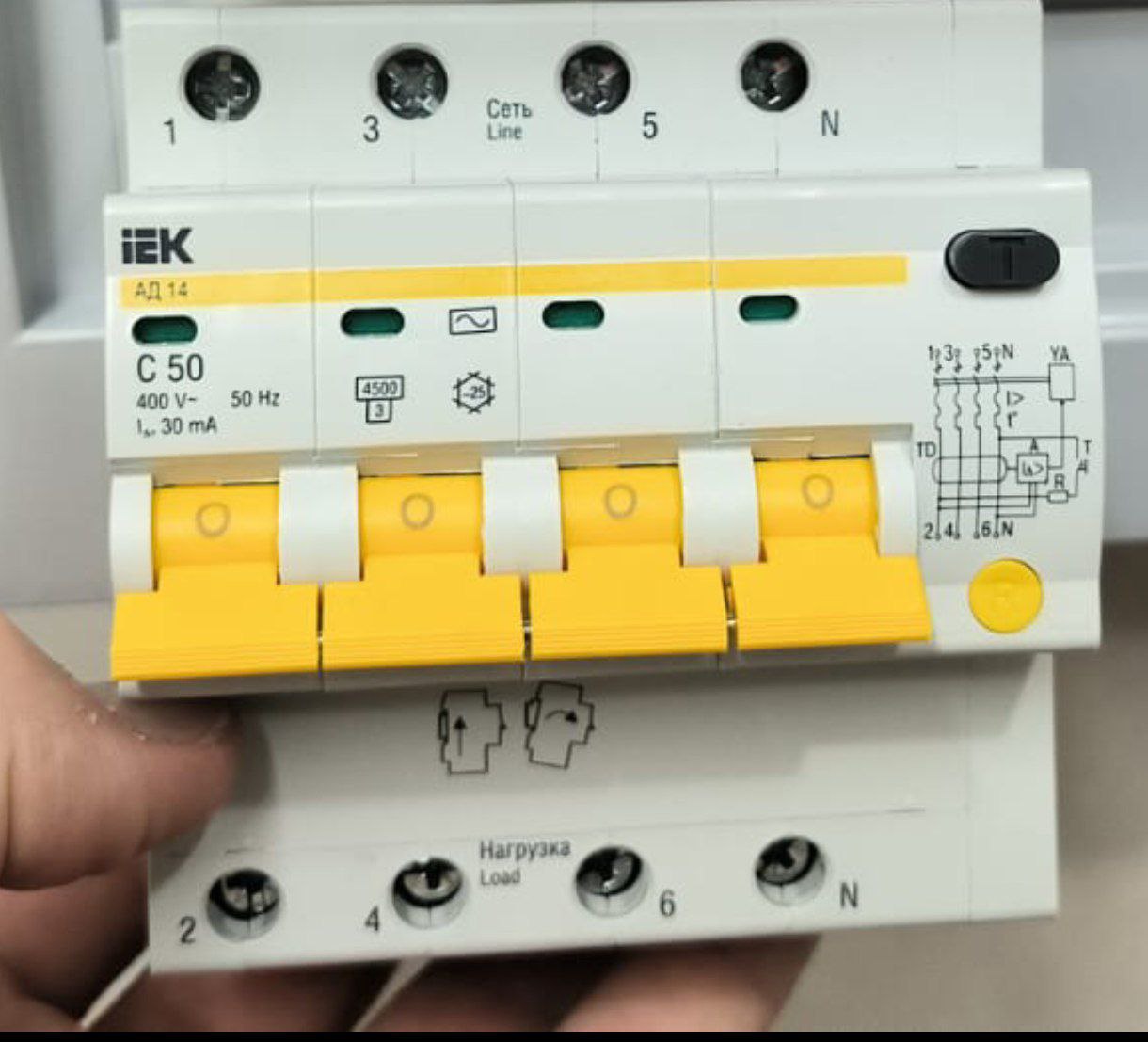

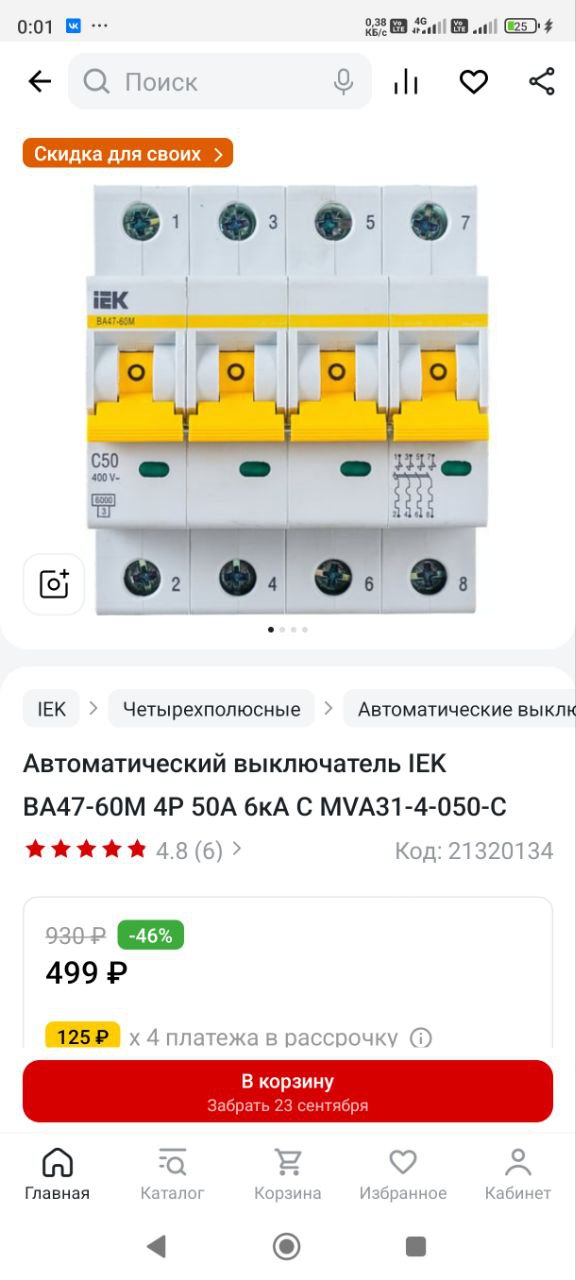

Вот и думаю узо 50а или автомат с50 воткнуть. Ктот пишет что если питающий автомат с50 то узо можно на ступень выше 63а)
Ruslan
Прям отлично, ничего не мешает так делать
Roman

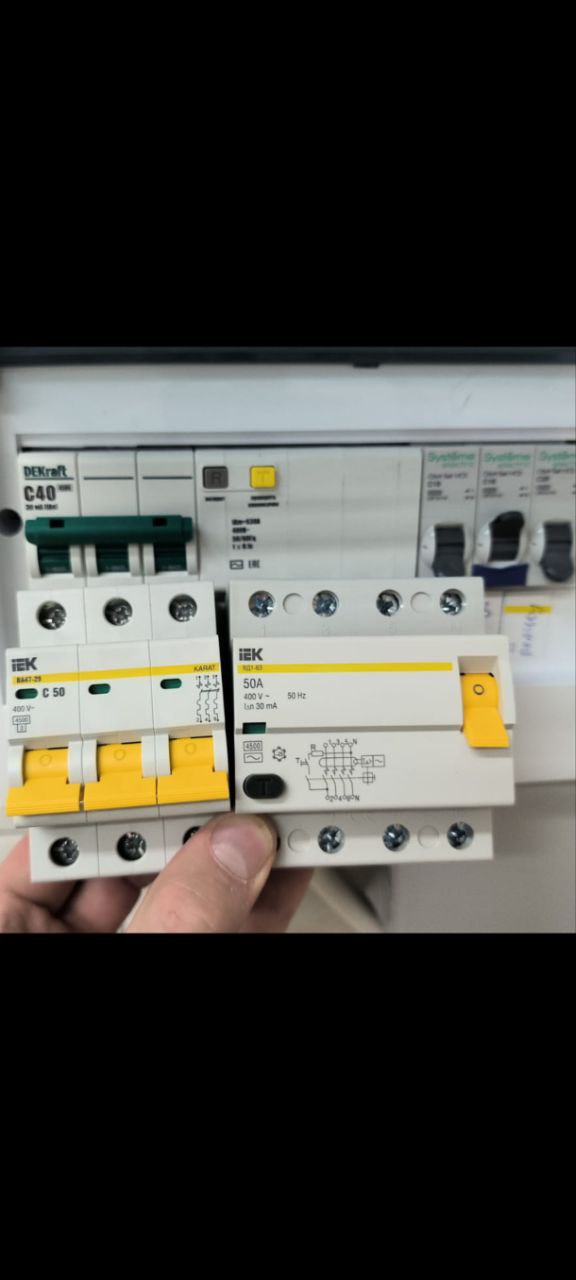

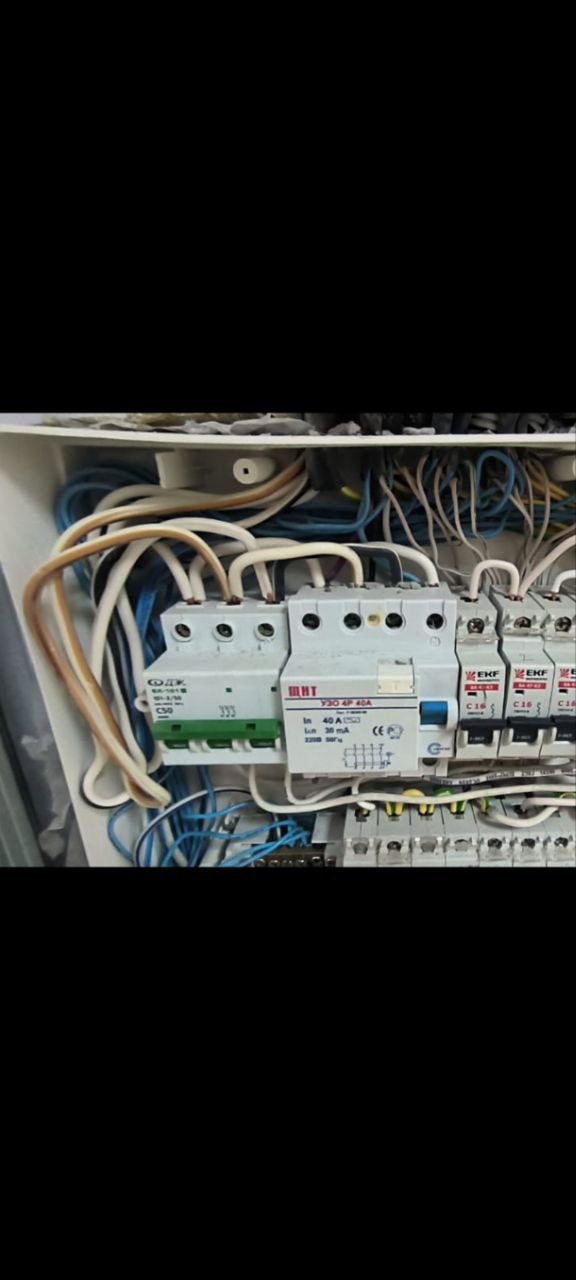

Там после него (шит40а) стоит вообще на 50. И на розетки, ща дам фото. После него такая стояла, и автоматики и на 2 стиралки по 1,5квт и 4 сушилки 0.7квт
Vadim
УЗО можно сколько угодно выше, хоть 100А. Некоторые модели по паспорту даже требуют чтобы их номинал был выше номинала АВ.
Vadim
До первого самореза Забейте на эту надпись. В этом плане всё у вас там нормально.
Ruslan
А вдруг не вдруг?
Ruslan
ЩИТ !!! А что такое бывает? И что работают?
Roman
Шняга мне кажется
Vadim
Может, по делу срабатывает. Может, напутали в подключениях после УЗО. Может, УЗО тупо помирает. Разбираться на месте надо.
Vadim
У меня как раз только стирка закончилась. :-P
Alex
а еще сразу вспоминаются ИЭК/ДЭК )
Ruslan
Если что это не наезд, а попытка разобраться в сути вопроса
Vadim
Это понятно. Как и то, что большей части видов светильников похер, AC или DC.
