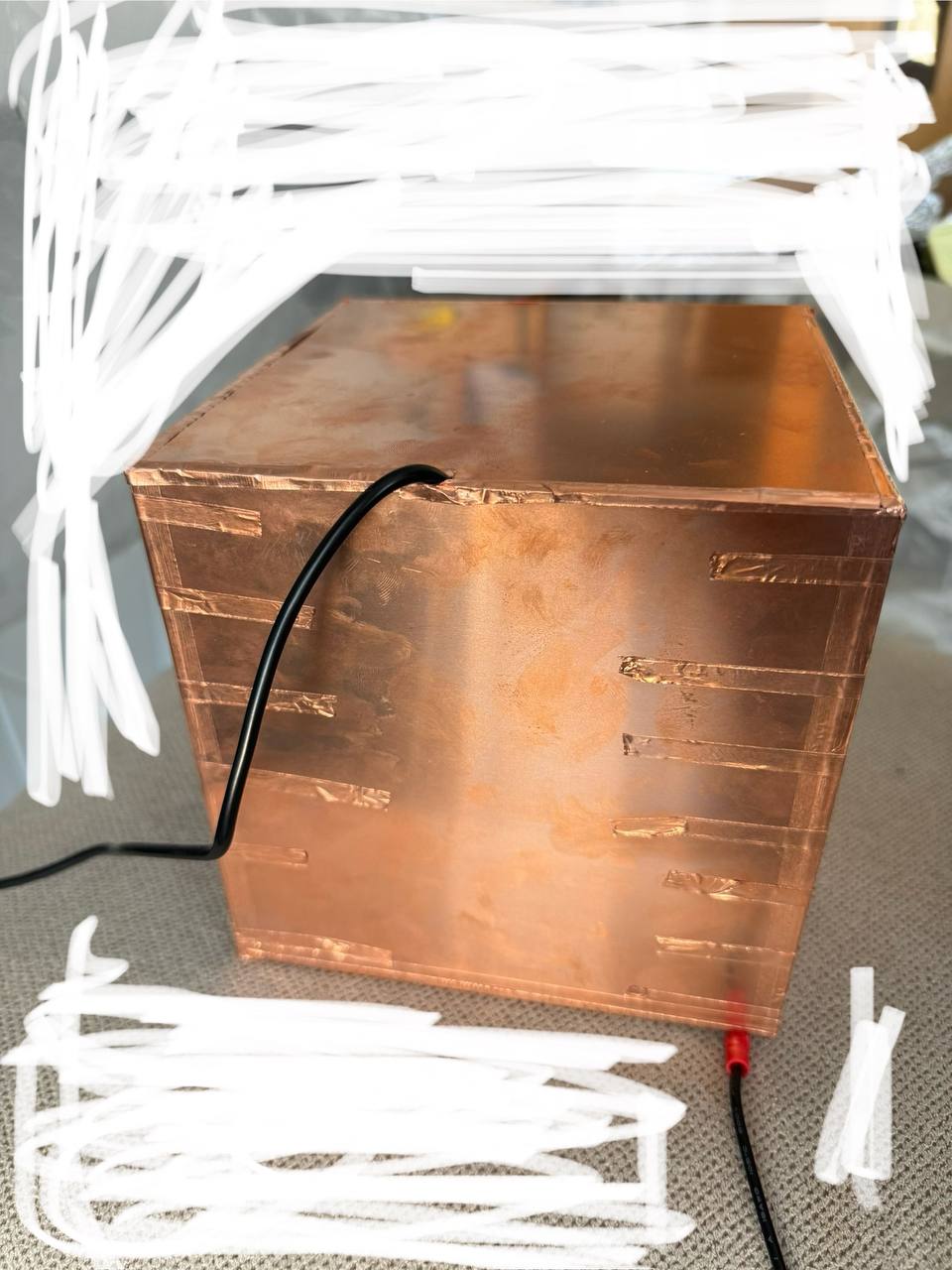

Дайте пожалуйста совет, что можно доделать, улучшить в домашних условиях. На фото куб из медных листов 1мм толщиной, соединен медным скотчем + заземление. Внутри WiFi антенна. Задача экранировать эту антенну от WiFi сетей снаружи куба. Сейчас внутрь пробивает 6 из 12 доступных сетей, а хотелось бы 0.
Комментарии: 20
Denis
А скотч через клей имеет контакт то ? Тестером проверялось ?
Sergey
Хм, спасибо, проверю. На этом месте ничего нет, куплю тестер завтра
Maxim
Соединить куб с оплеткой антенного кабеля, убрав заземление? Возможно хватит и емкостной связи, через хвостик из скотча, как советуют.
Sergey
Да у меня заземление число декоративное Оно не влияет на силу сигнала внутри куба. Либо площадь куба маленькая (стороны по 15см всего), либо я где-то косячу. Первый раз такое делаю, зеленый я
Michael
Для экоанировки от электромагнитного поля заземление не требуется
Maxim
Вот его и убрать, соединив вместо этого куб с "землей" самой антенны. Сигнал-то измеряется относительно неё.
Sergey
Это куда нужно провод от кубика воткнуть получается ? WiFi антенна включена в USB порт компьютера/ноутбука
Denis
У меня от соседей снизу Wi-Fi роутер забивал последние свободные каналы дочери в комнате. Когда делал ремонт под подложку ламината застелил пищевую фольгу внахлёст и заземлил. Помогло.
Michael
По забавному стечению обстоятельств рассчитывал экранирующую камеру от электромагнитного поля. Если этот куб соединен проводом к источнику поля он станет передающей антенной. Лучше провод отключить, толщина листов рассчитывается исходя из необходимой аттенуации, относительно напряженности внутри куба какую надо получить, листов может понадобиться много все зависит от напряженности во вне
Sergey
Волшебной пули нету ? Мне на неделе доедет медь толщиной 1.5мм и ткань фарадея Отдам чтобы спаяли куб Но мне кажется чего то еще не хватает. Мб глупый вопрос, но. Если у меня есть: 1 - медный ящик 2 - «ткань фарадея» 3 - мелкая медная сетка Как было бы разумней это собрать в кучу, нужно ли делать 3 отдельных контору с диэлектриком/воздушным зазором между ними. Или можно медный куб изнутри обмотать тканью а снаружи обмотать медной сеткой или это очень глупо
Michael
чем больше слоев тем лучше, экранировка происходит за счет высокой проводимости по поверхности проводника. Нужно расчитывать кол-во слоев нужной толщины исходя из необходимого значения аттенуации в децибелВольт на метр. Суть в том что создаваемые интерфереционные токи в проводнике от напряженного поля во вне, "обтекают" куб по поверхности его листов. Гораздо более эфективнее сделать множество листов тонких с нужной толщиной что-бы обеспечить эффективную экранировку. Рассчитать коэффициент аттенуации который зависит от удельного сопротивления и магнитной проницаемости, рассчитать сколько слоев надо что-бы понизить напряженность внешнего поля до нужного значения (милливольт на метр например)
Aleks
У тебя только антенна внутри или и передатчик тоже?
Maxim
Первая попытка - обмотать кусок антенного провода медным скотчем в точке входа и соединить с кубом. Если не получится - зачистить антенный провод в точке входа и соединить его оплетку с кубом
Anonim
Полож это в кастрюлю.
Minato
сам кабель работает антеной. Оптический изолятор нужен Передача мощности - фонарик, сеточка как в микроволновке, солнечная панель Передача сигналов - оптопара
Sergey
Эта штука в магазине так и называется «оптический изолятор»? Никогда не видел
Minato
Оптический изолятор - скорее раздел что читать Продается в магазине оптопара, optocoupler
Maxim

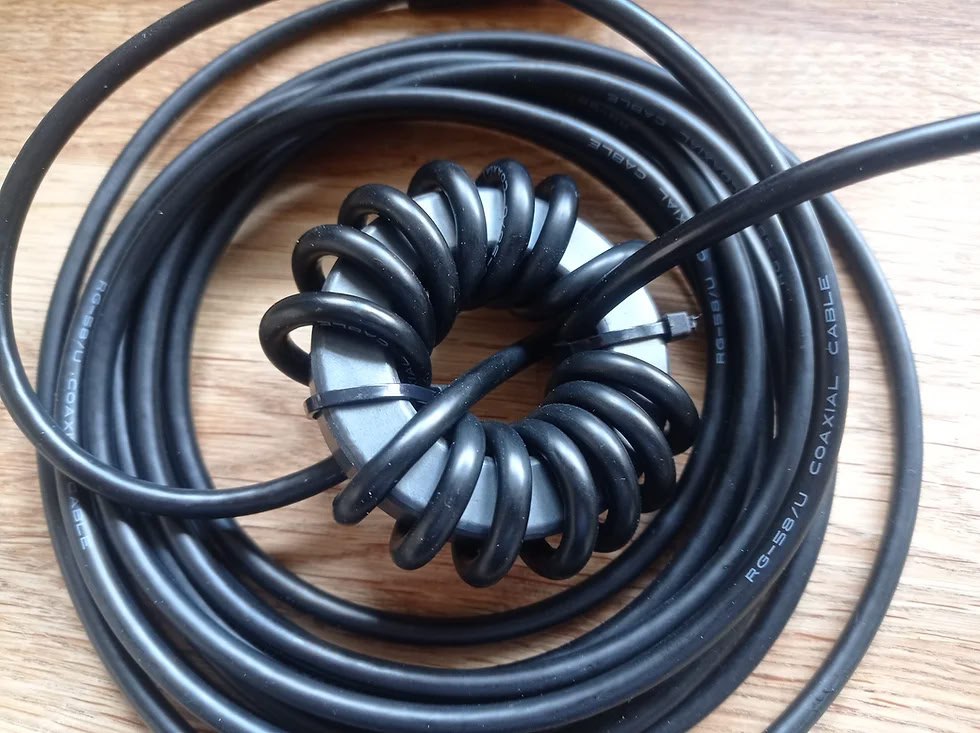

Если в магазине будут ферритовые сердечники - можете синфазный дроссель намотать, как посоветовали. Мотается прямо кабелем от антенны поверх сердечника, выглядит как на картинке. Опять же, располагать максимально близко ко входу куба. Хотя я, если честно, не очень уверен, какая у такой конструкции эффективность на 2.4 ГГц. Может так оказаться, что никакая.
Bars
Если заводите внутрь экранированного объёма кабель, необходимо использовать синфазный фильтр на границе.
Vandal
Любопытно. В свое время имел дело с такими камерами. Чуть побольше объемом... Но там задача стояла не впустить, а не выпустить. Стены были из сварного железа, миллиметров так тридцать. А вся проводка, абсолютно вся, сразу за стенами имела трансформаторную развязку. Камера была заземлена в нескольких точках... У вас задача иная. Ваше техническое решение может сыграть злую шутку. А именно, начать работать как объемный резонатор, входящие провода быть излучателями... И вместо ослабления получите обратный эффект - усиление . Это догадки, только расчеты добротности могут показать кэф усиления куба... Поэтому вопрос. А зачем? Потому что решение может быть, разместить источник ближе к антенне и загрубить прием на максимум?
