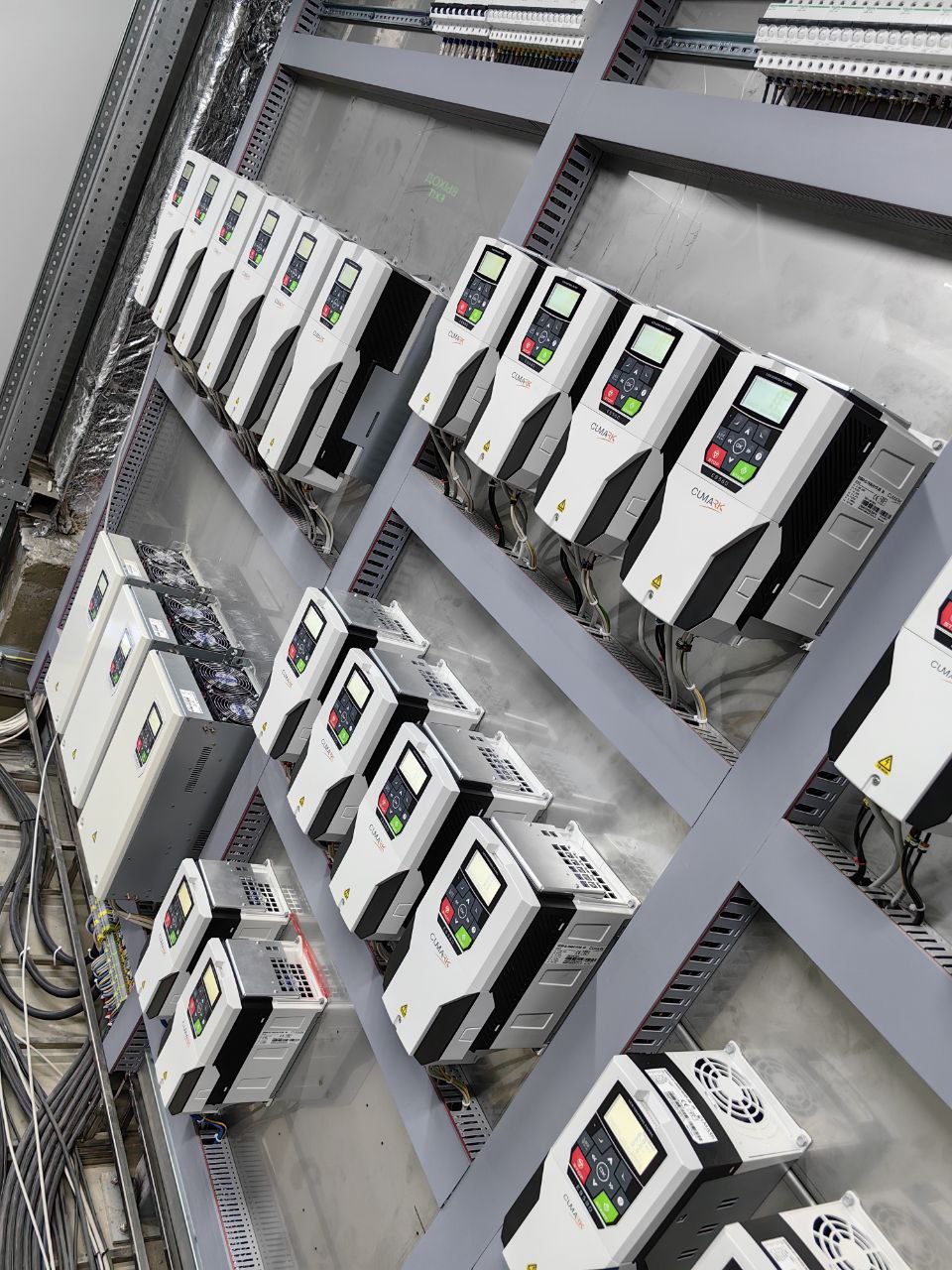

Если говорить о замене ПЧ, а доступен нам сейчас только китай в чистом виде или переименованный под местные бренды. То проще использовать тот же Profinet, карты у многих производителей есть. Из недостатков они самые дорогие(кроме Profibus DP:)) ) из всех вариантов. А вот с казалось бы самым простым Modbus TCP беда, они мало у кого есть, а у тех у кого есть работают зачастую отвратно. По распространённости и самой низкой цене у китайский ПЧ это карты Ethercat Но как по мне для большой интеграции Ethercat вещь бестолковая. Хотя шина крутая и быстрее всего обмен настраивается, просто накидал из каталога в правильной последовательности или отсканировал сеть и все разом добавил. На следующей недели буду обьединять в кольцо 45 девайсов по Ethercat. Пока работают в шинной топологии
Комментарии: 32
Alexey
И помех нет? По-моему без экранов питающие кабели расходятся
Evgeniy
Без проблем, с этими кабелями еще кабель RS485 на линию из 20 расходомеров идет
Alexey
А что это за частотники? Чем они управляют? На каких частотах?
Evgeniy
Ethercat хорошо если это станок или линия и там все работает зависимо Приводы Cumark. В основном насосы, есть дувки, мешалки, барабаны, дозаторы.... Частоты разные, от задач узла, у многих плавают по ПИДу

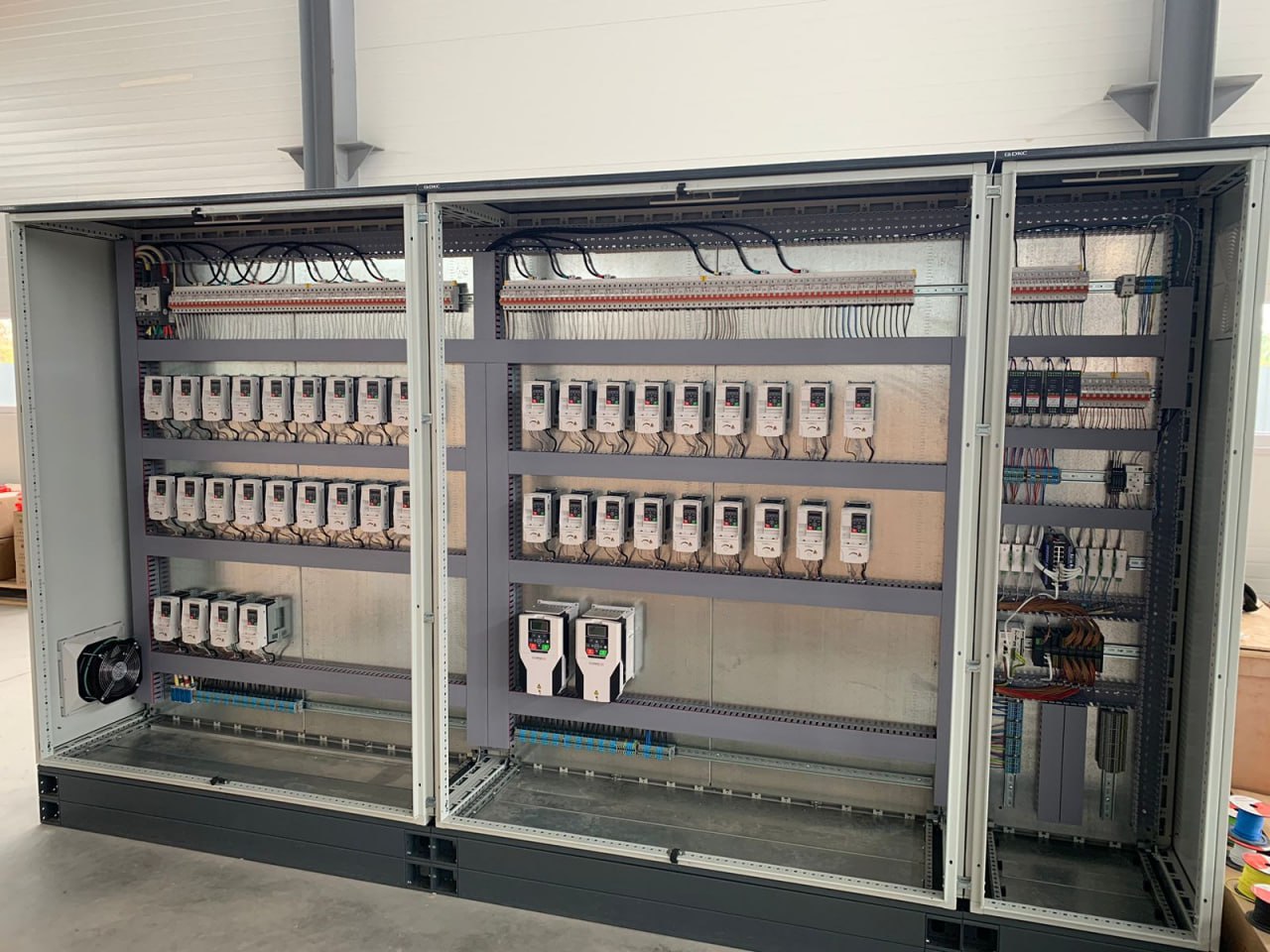

Yyriy
А где двери то? Или оно занавеской будет закрываться? )
Evgeniy
)))) Это изолированная комната-шкаф
Alexey
Это и есть шкаф))
Abc
А почему ethercat бестолковая для большой интеграции?
Sam
Свитчи должны быть замороченые. Ну и сетевые карты ПК тоже не все поддерживают, либо надо искать подходящий драйвер сетевого адаптера. А так шина ну прям очень шустрая
Shakespear
Видел я один проект на сименсе на 50 шкафов и там только мох было миллионов на 15
Evgeniy
Moxa переоценённый бренд. Обычные китайский сетевые устройства по задранным ценам.
Shakespear
так заложил проектировщик
Aero
Похожи на бредлей
Evgeniy
Не, генерация от ABB
Aero
А вот вижу и место под опционалкк

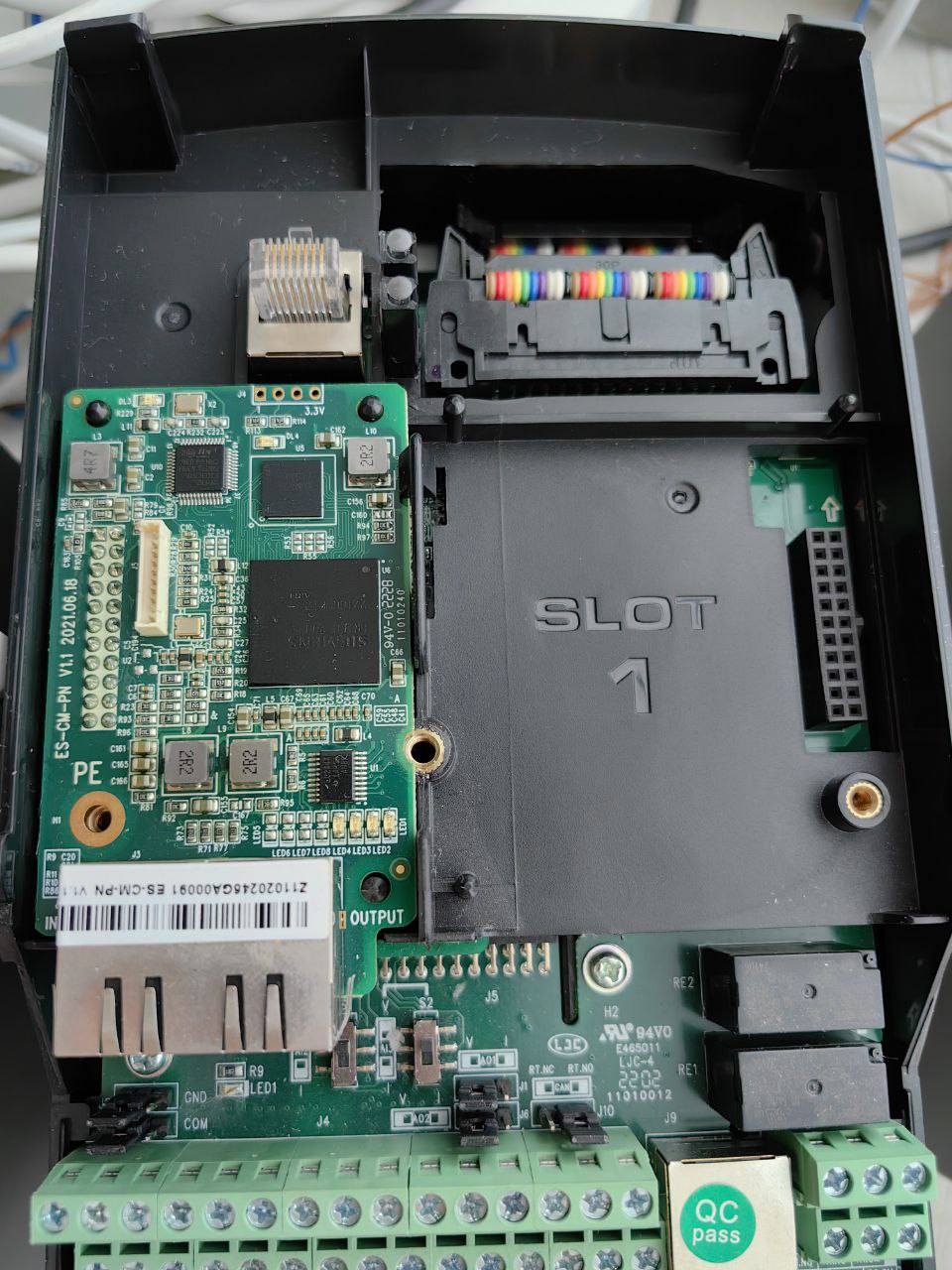

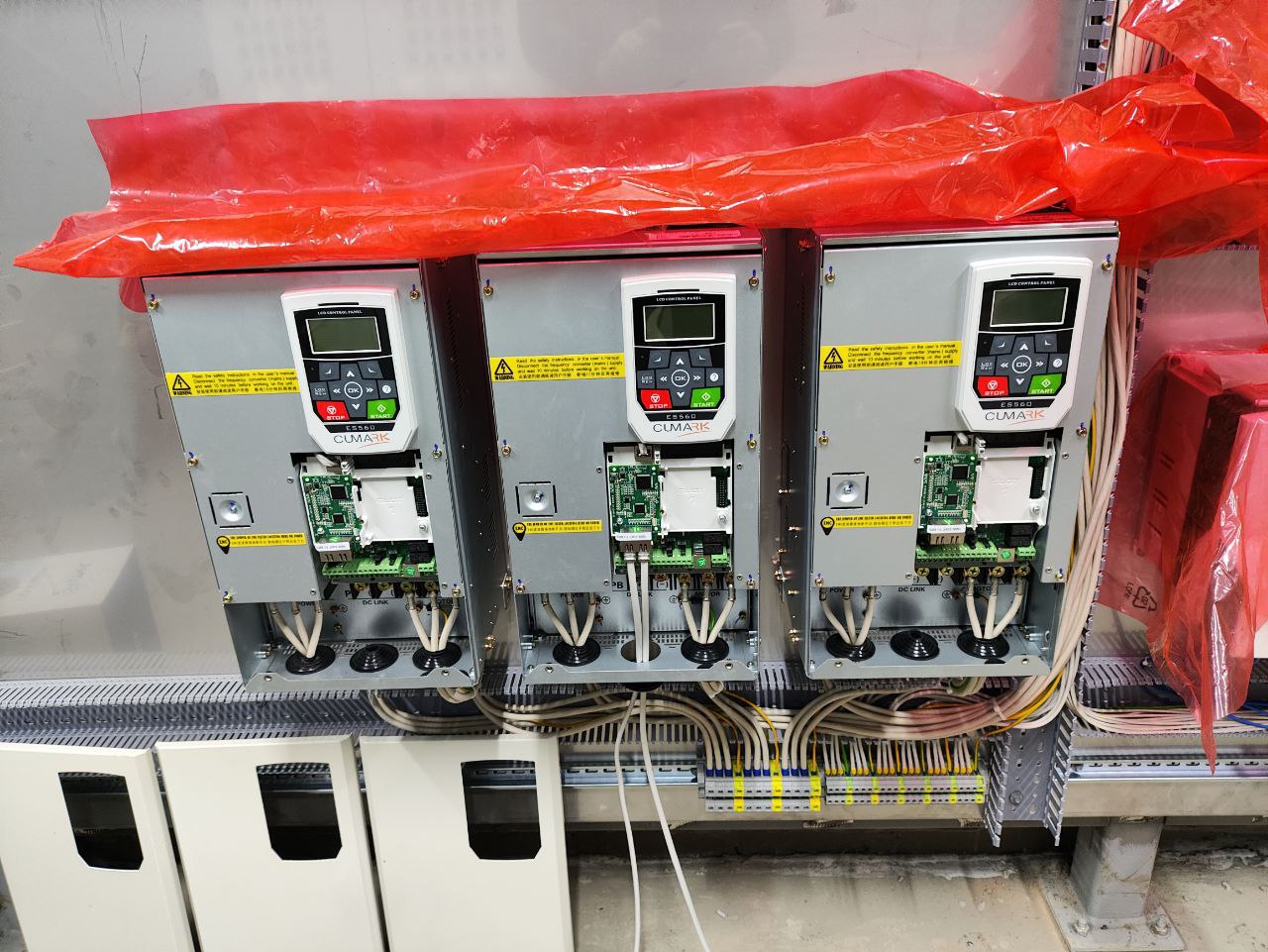

Evgeniy

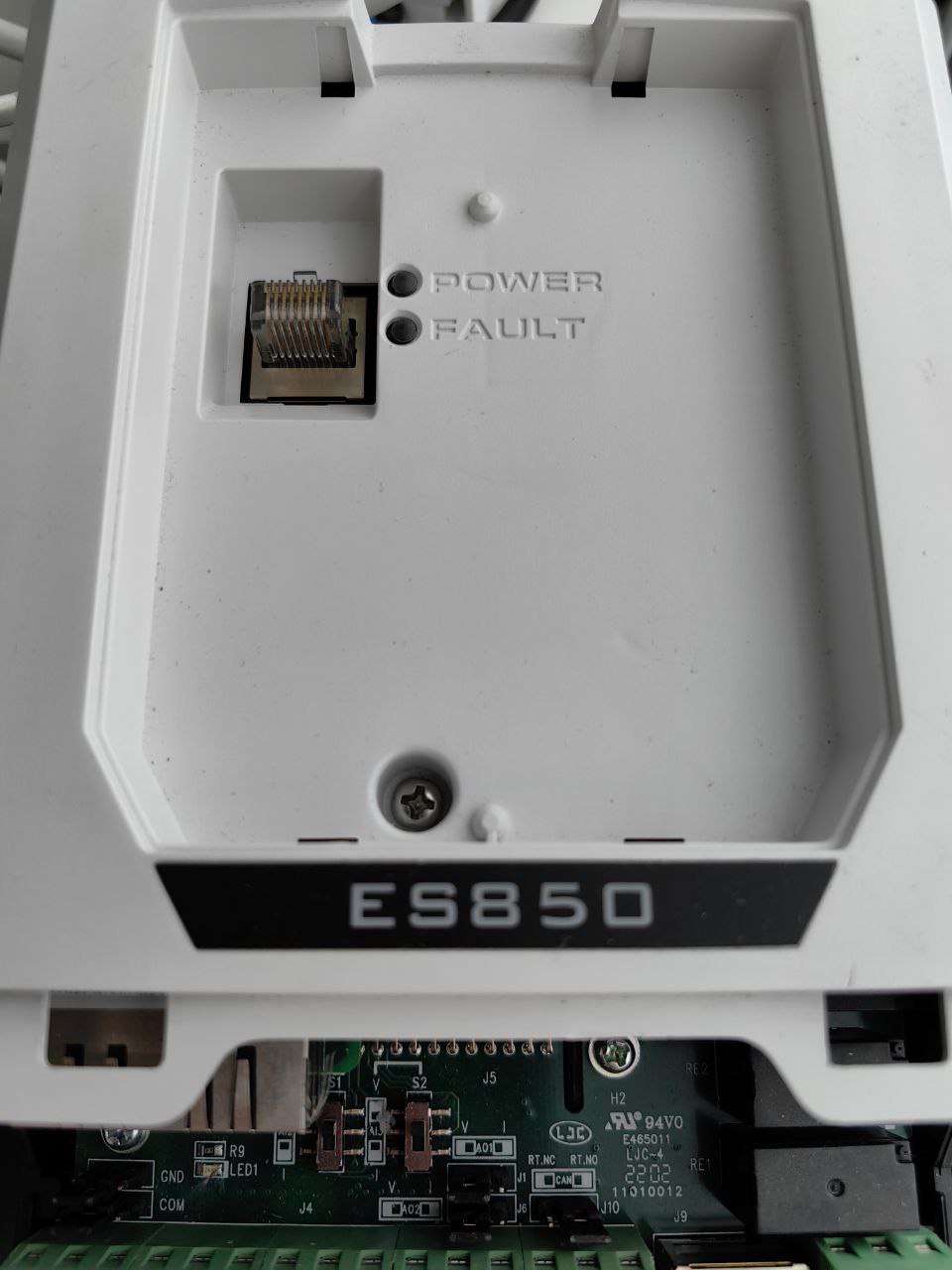

Слева уже опциональная карта Ethercat установлена, справа под энкодеры или IO
Aero
Конвейерное что-то?

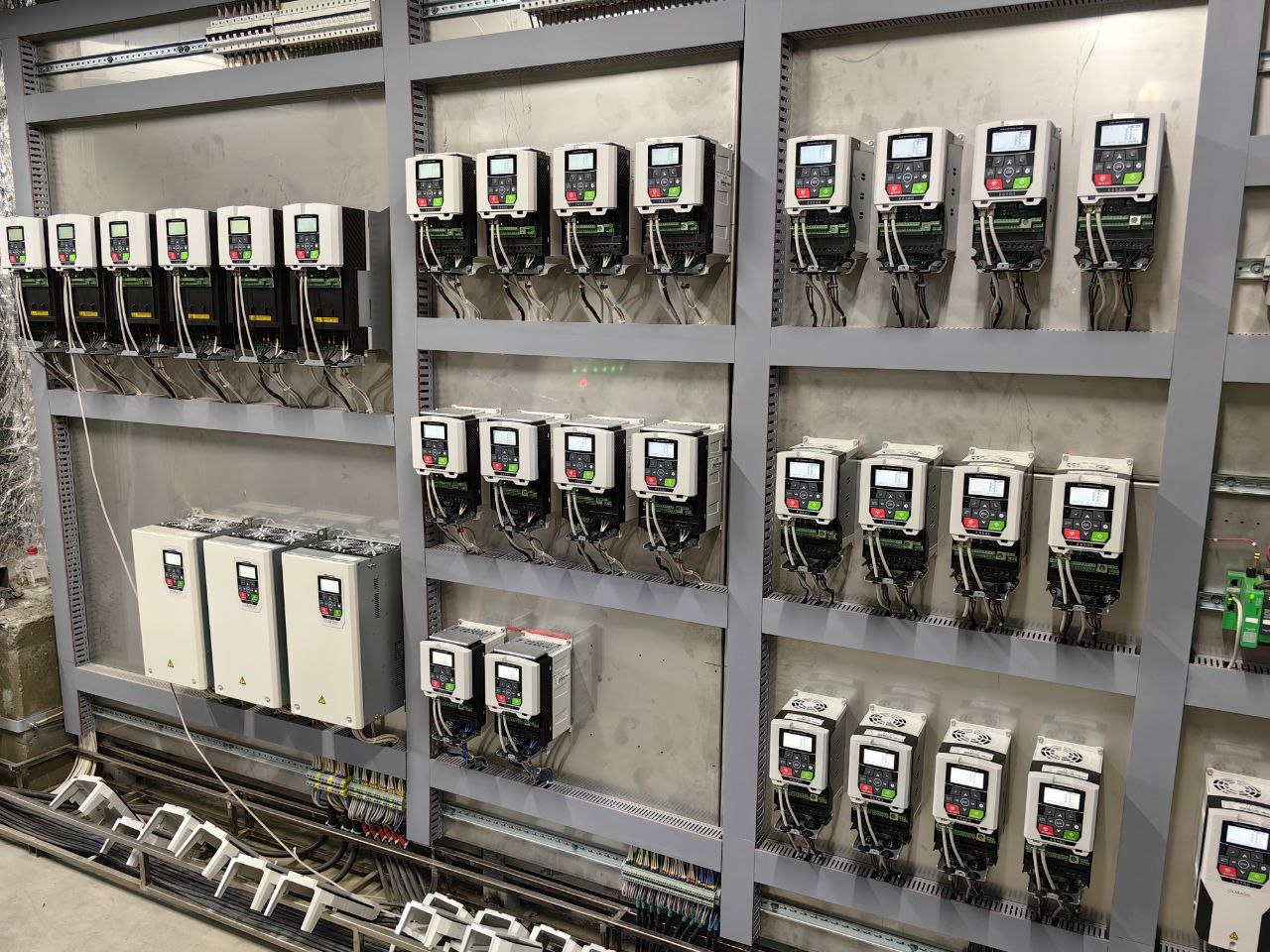

Evgeniy
Карты под разное, а эти фоты с очистных
Aero
А что катом, а не модбасом, что наверху за плк?
Evgeniy

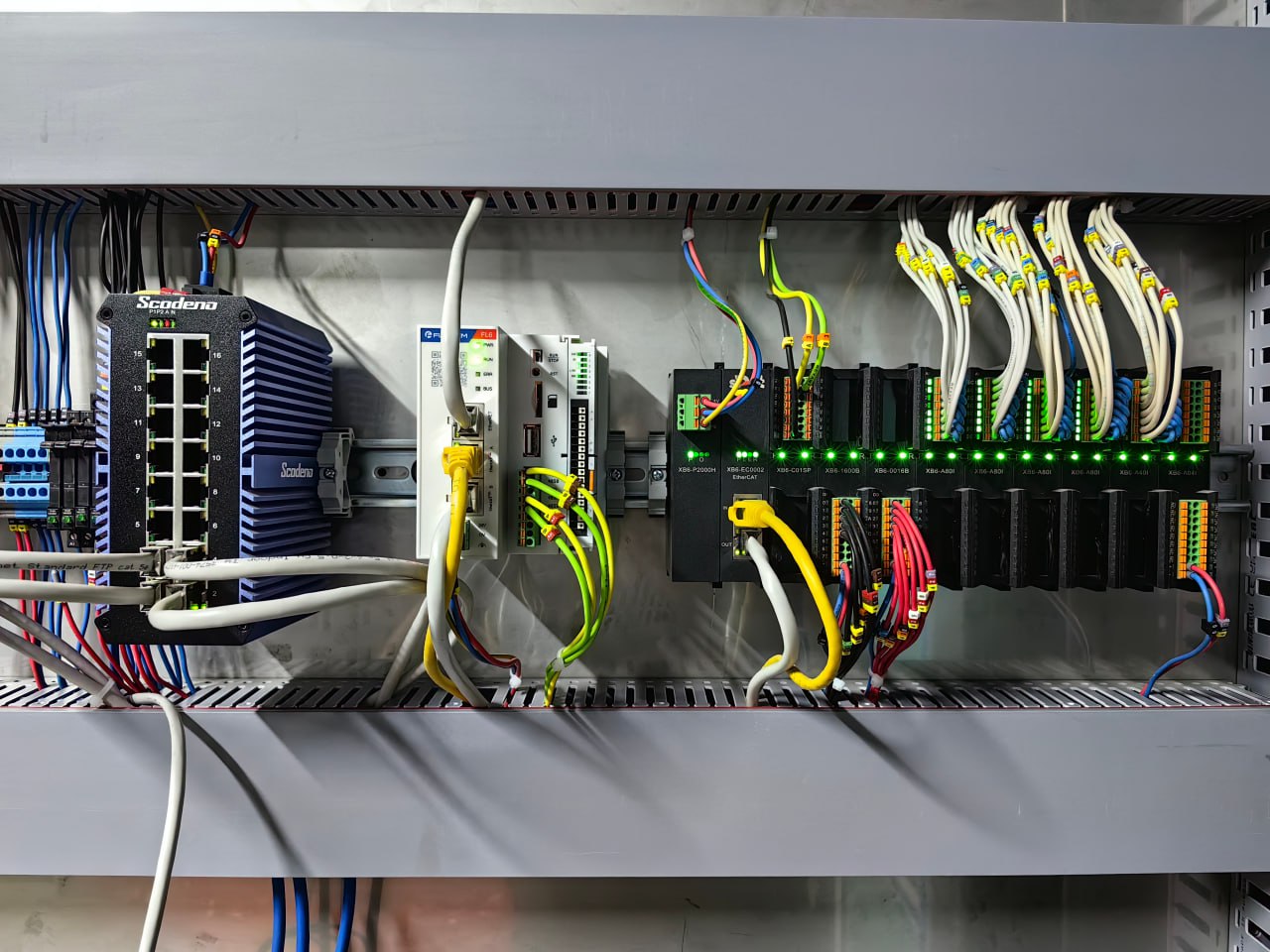

Я стараюсь уходить от Modbus RTU, медленно это, да и помехи и т.д. Хотя на новый обьект ставим младшую серию ES350, а там нет слотов под карты, я заложил по 1 шлюзу TCP/RTU на каждые 5 ПЧ. ПЛК на текущем объекте Flexem FL6 с 2-мя Ethercat с поддержкой резервируемого кольца Точнее у него 1 Ethercat и 1 порт универсальный Etehrnet/Ethercat

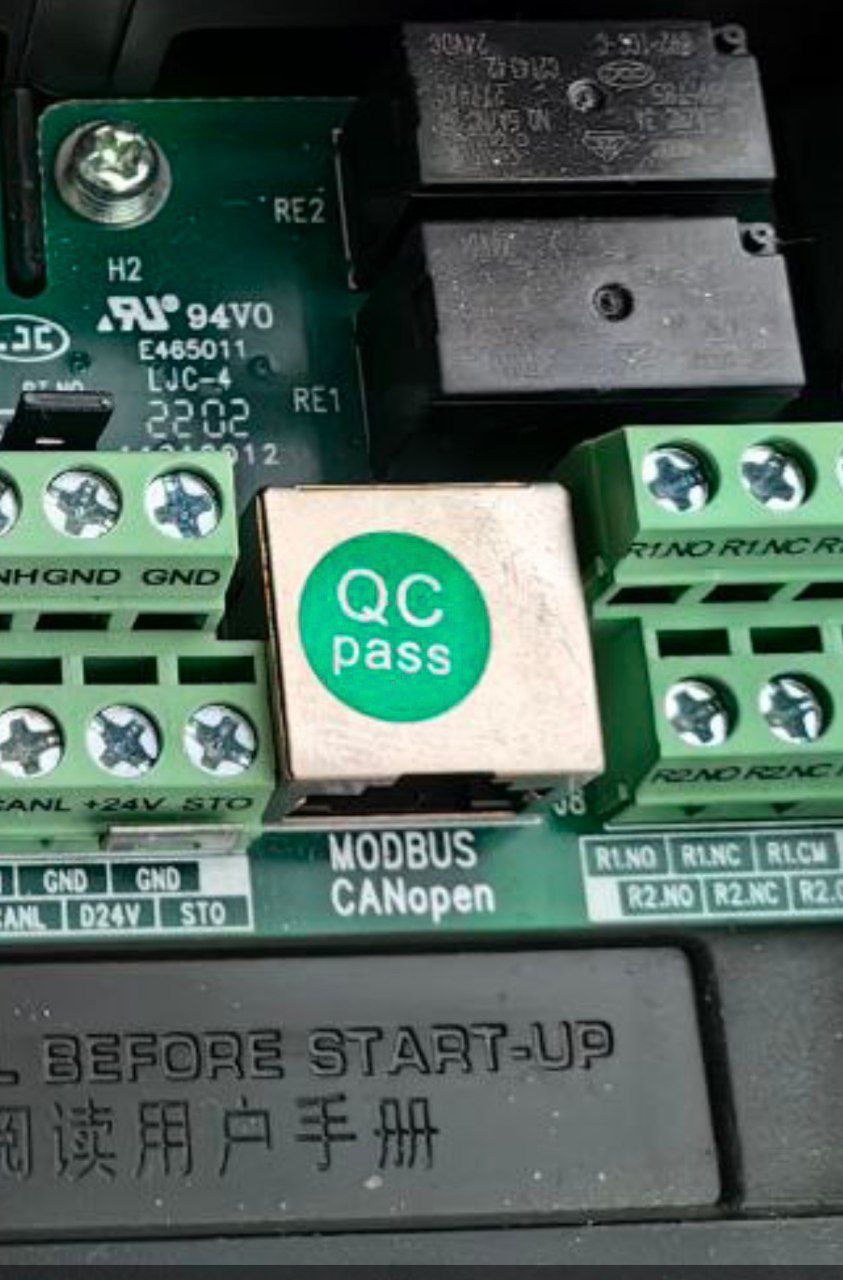

Aero
Это рту?
Evgeniy
Да, RS485 А это на новый обьект собираем
Aero
Панель оператора будет? Закрывать будете, если да то где вытяжка?
Evgeniy
Не, панели не будет, SCADA будет. Может Веб-панель повешаем как клиента SCADA.

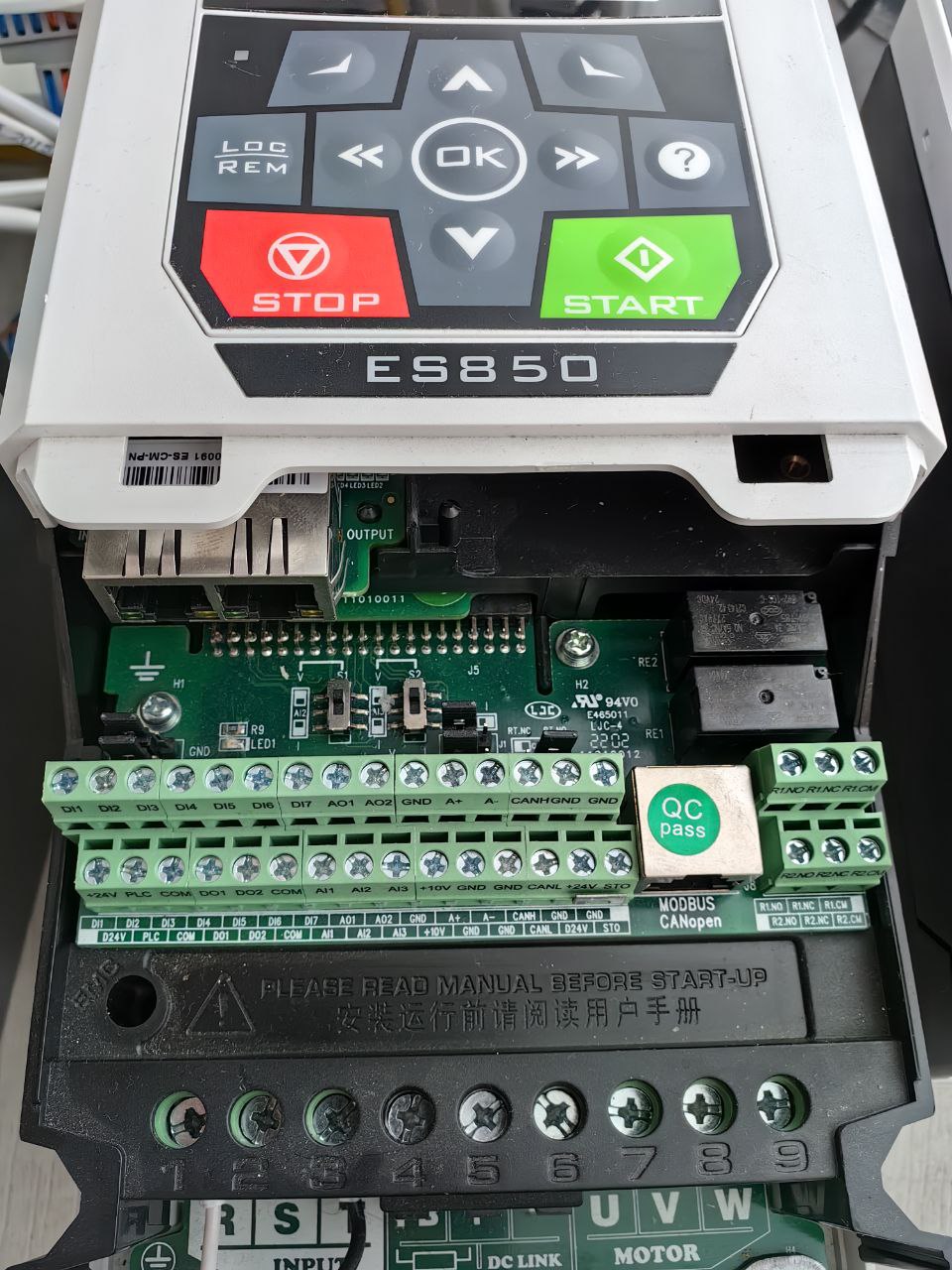

Evgeniy

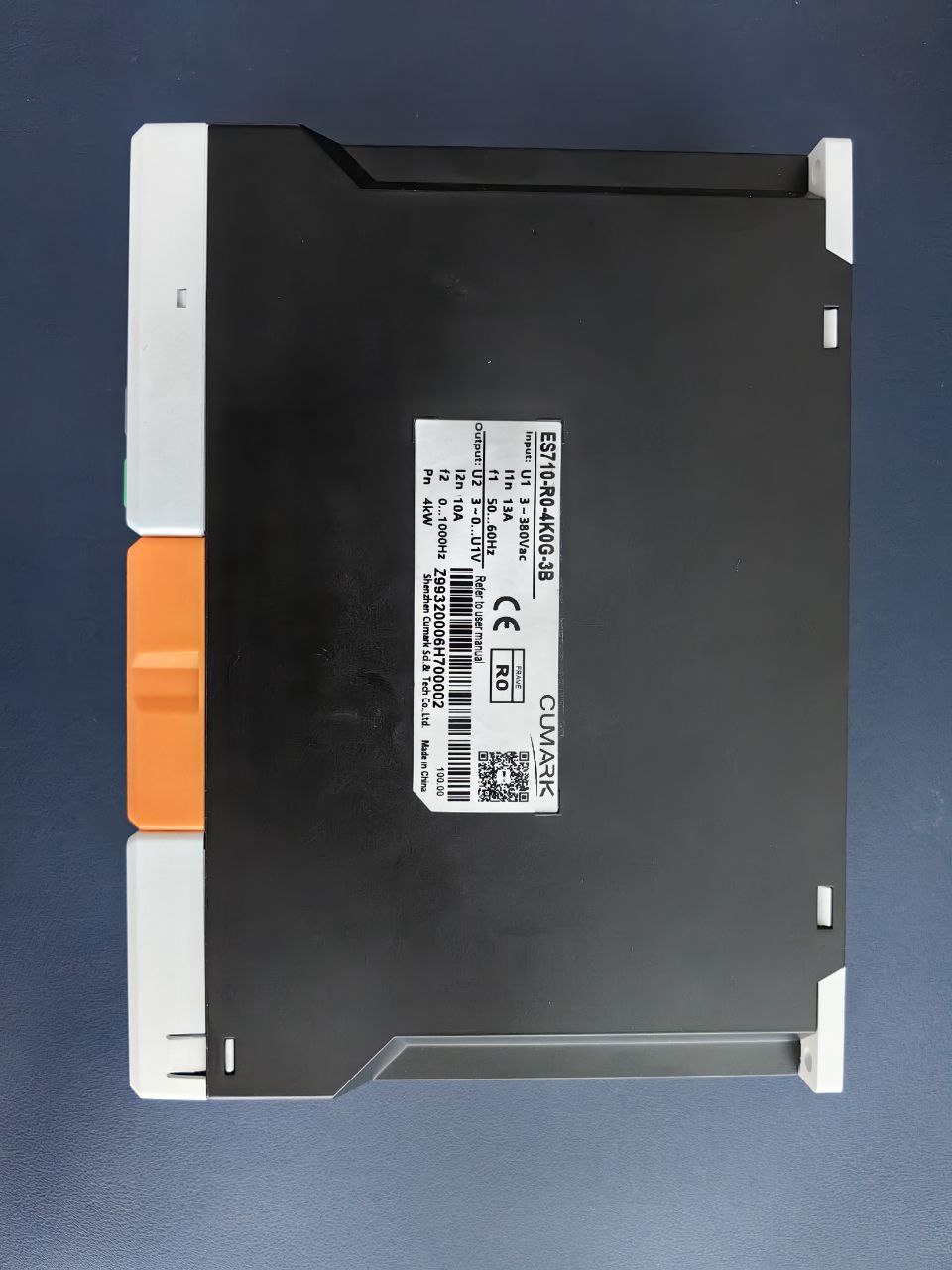

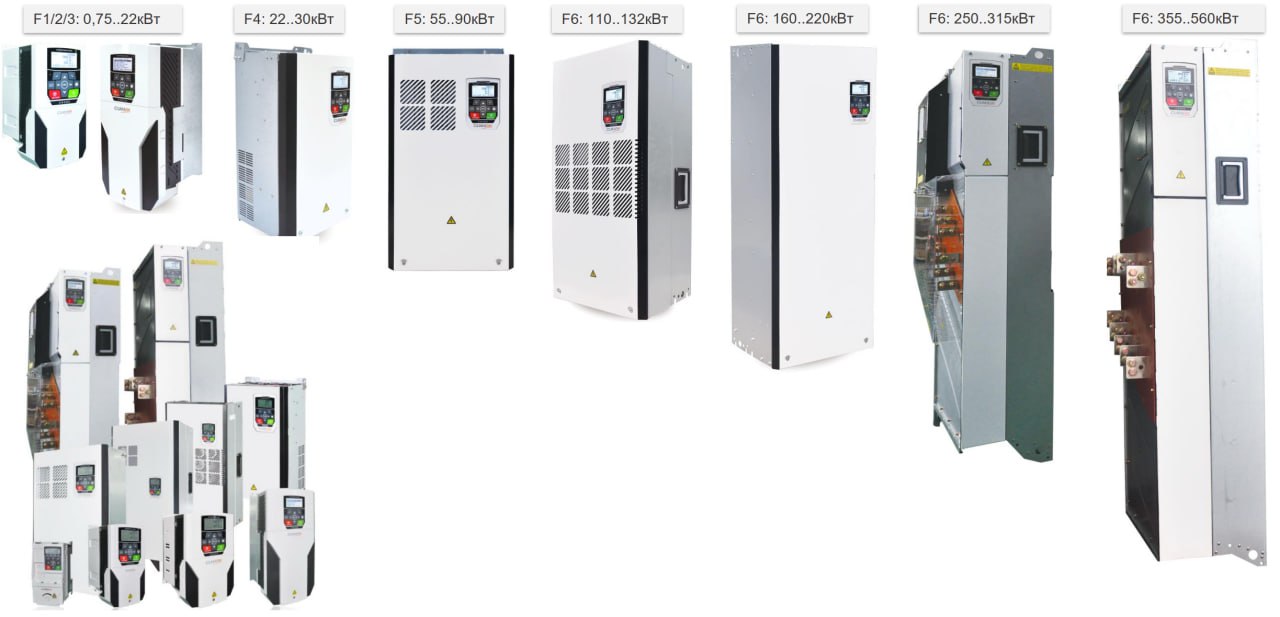

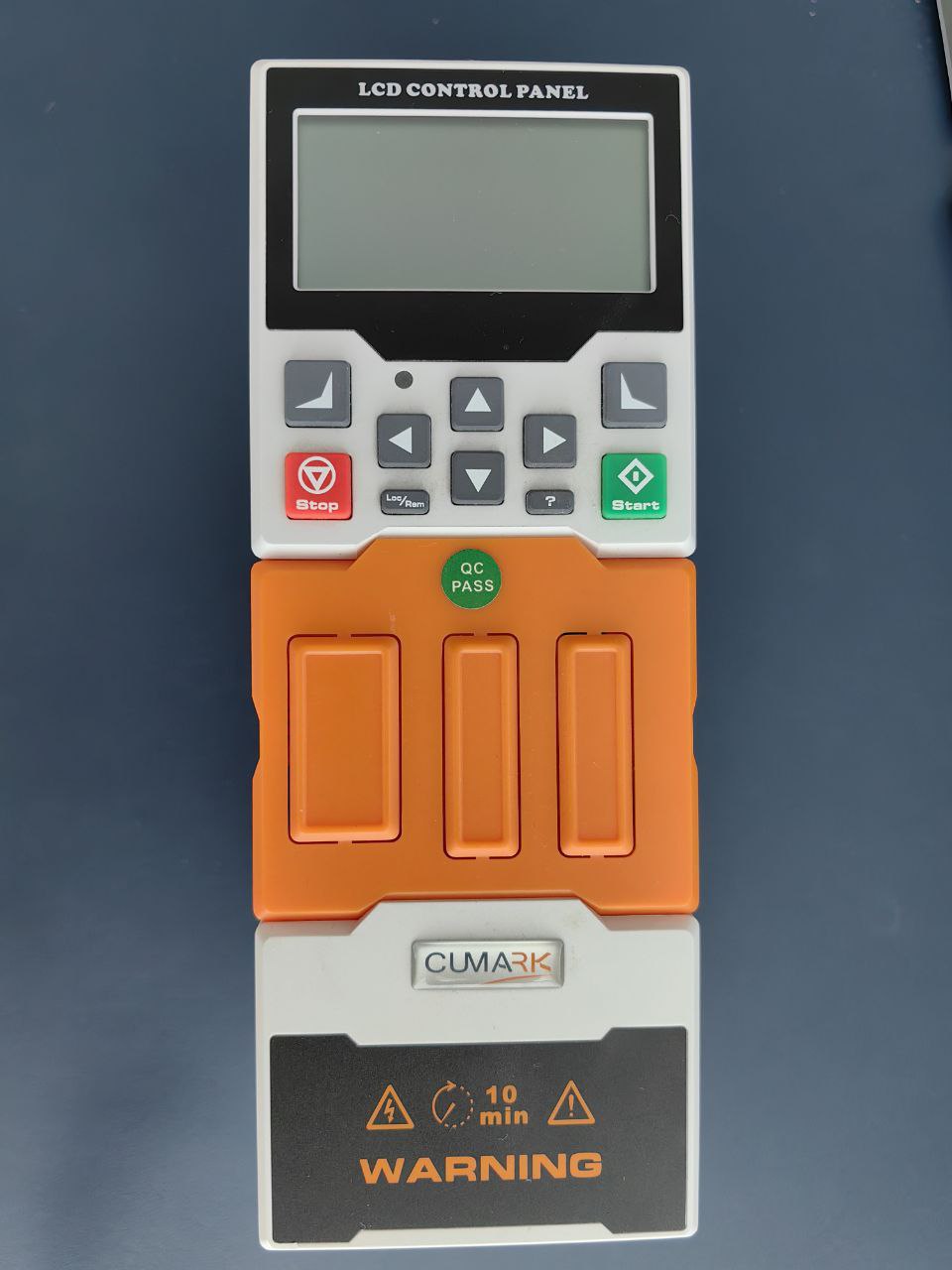

А это новая серия, правда еще не начали ставить
Kirill
Не мелковат вентилятор??
Evgeniy
Нормально, около 40-45% одновременно работающих приводов, многие не на номинале
Anonim
Доброго дня. Чьего производства вы используете маркеры проводов?
Evgeniy
Спросил у коллеги, говорит dks
Evgeniy

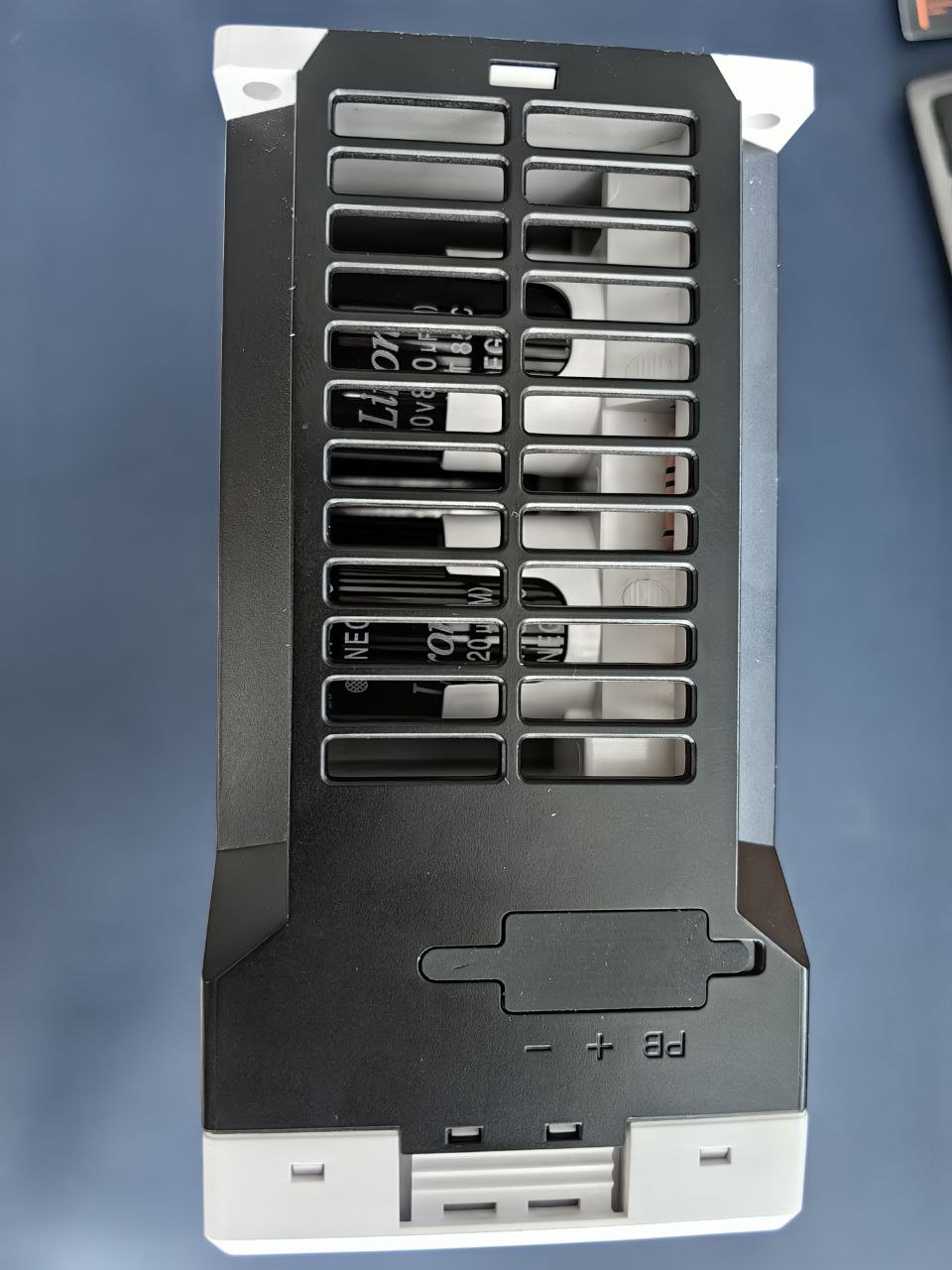

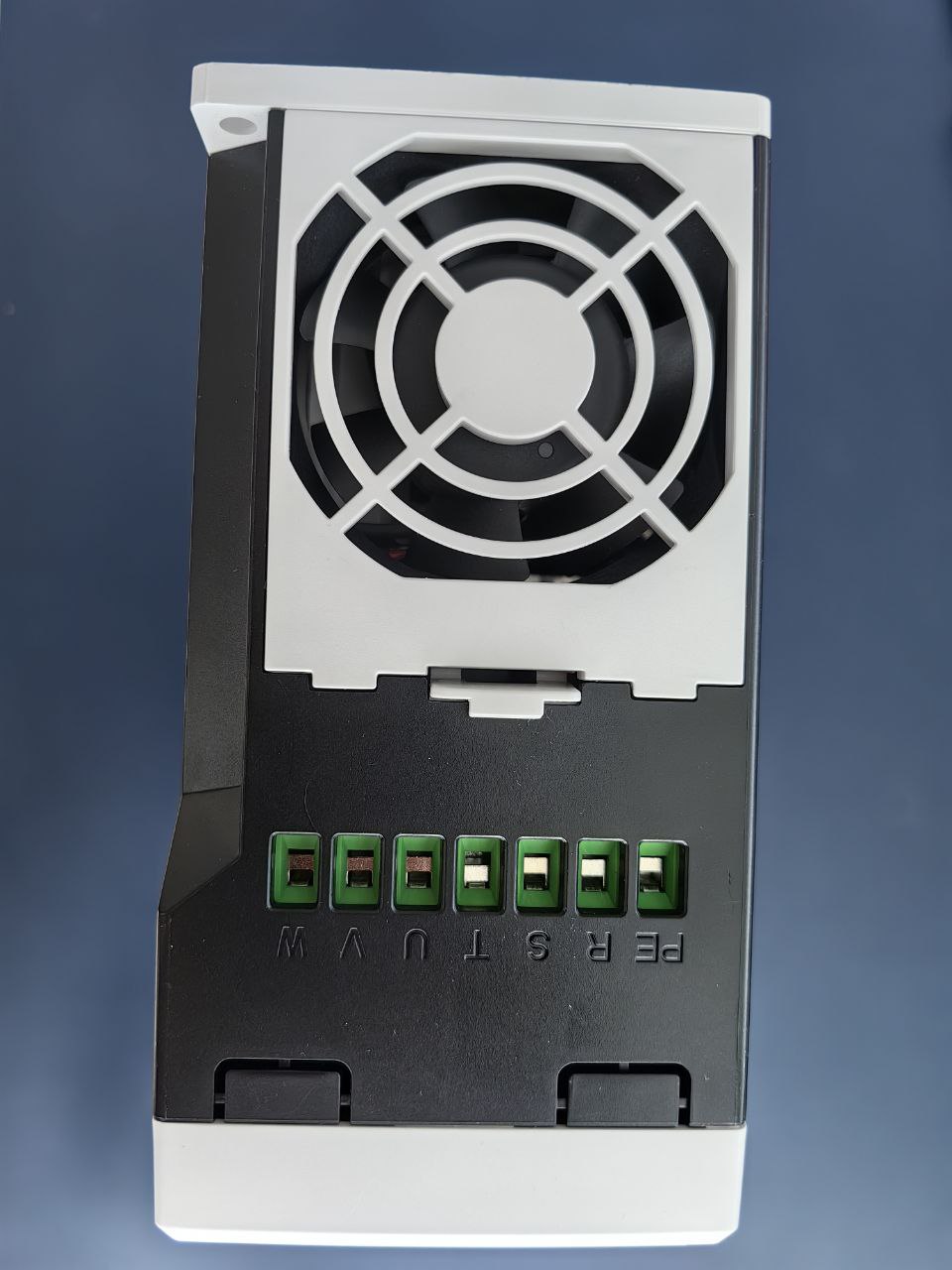

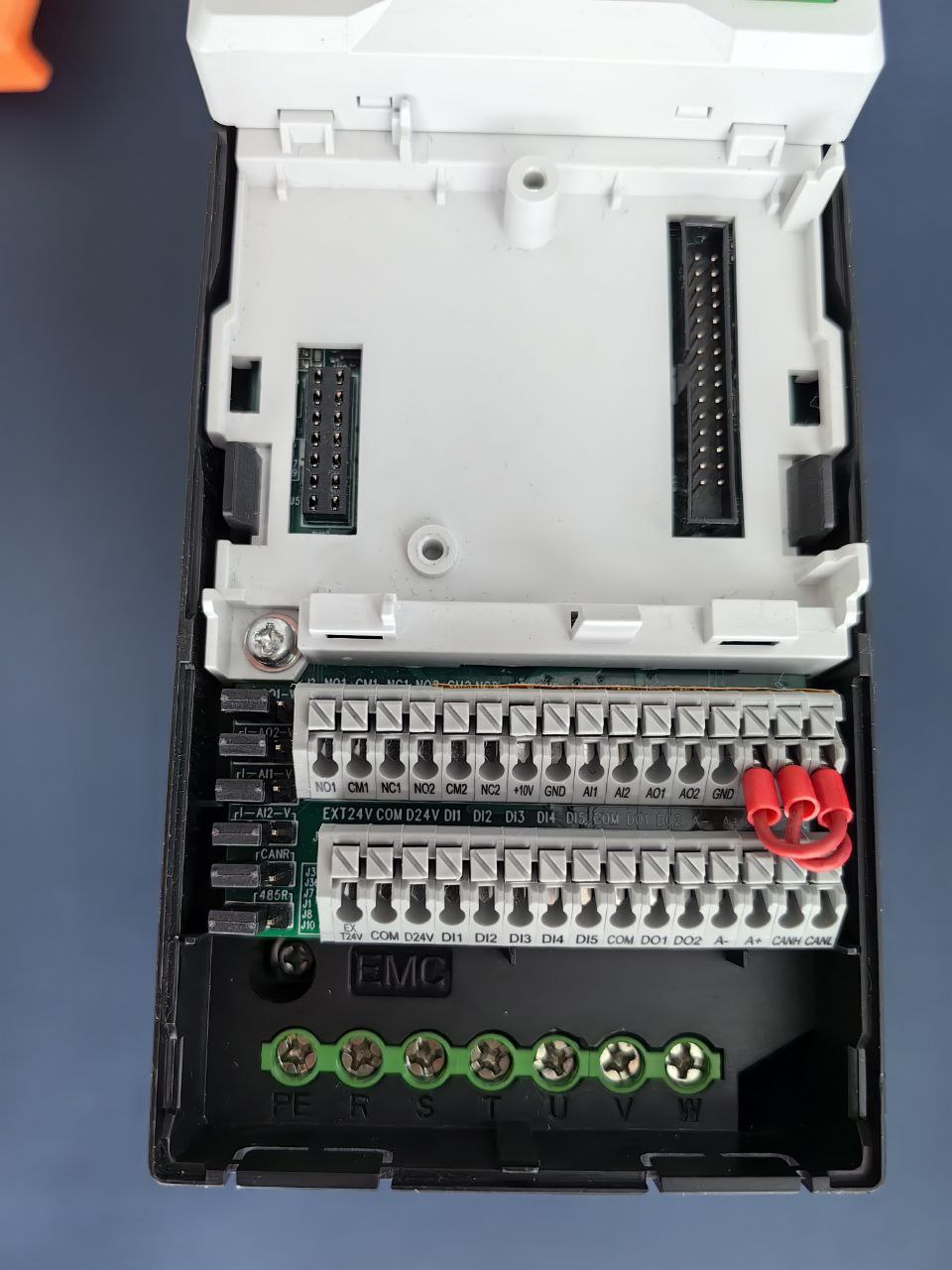

Корпуса до 5.5квт так
Alexey
Они со встроенными фильтрами?
Aero
Выглядит прилично
