Привет, iPhone se 2020 panic mic 1, на плате на разъёме нижнего шлейфа, вывод I2C1_AP_sda имеет заниженое падение напряжения 320 вместо 660. В чем может быть проблема?
Привет, iPhone se 2020 panic mic 1, на плате на разъёме нижнего шлейфа, вывод I2C1_AP_sda имеет заниженое падение напряжения 320 вместо 660. В чем может быть проблема?
Комментарии: 12
Aleksey
Можно еще в ютуб ввести, там все по слоям делают наглядно
Kupariss
Спасибо, просто тут вроде не совсем обрыв, а падение напряжения не то которое должно быть, разница в 340. поэтому решил спросить. Может быть это связано неисправностью какого-то элемента на плате
Aleksey
https://t.me/mobility_apple/594310 В правилах очень много полезной инфы, + правила по написанию сообщений Так вы же уже писали )))
Kupariss
Да я посмотрел, все падения напряжения в норме, все микрофоны работают, но всё равно ребут(
Aleksey
Вы не поняли в чем проблема )) смотрите еще, читайте, все разобрано по слоям и объяснено. Это болезнь всех 2020 и мик1 там не причем
Mark
Настойчивы ) В плате обрывает эту линию Киньте мычки Проверяйте Бывает что мычки не катят, делают свап.
Dmitriy
Я бы для начала шлейф нижний подкинул, часто бывали ребуты но все работает, нижний шлейф помогала замена
Mark

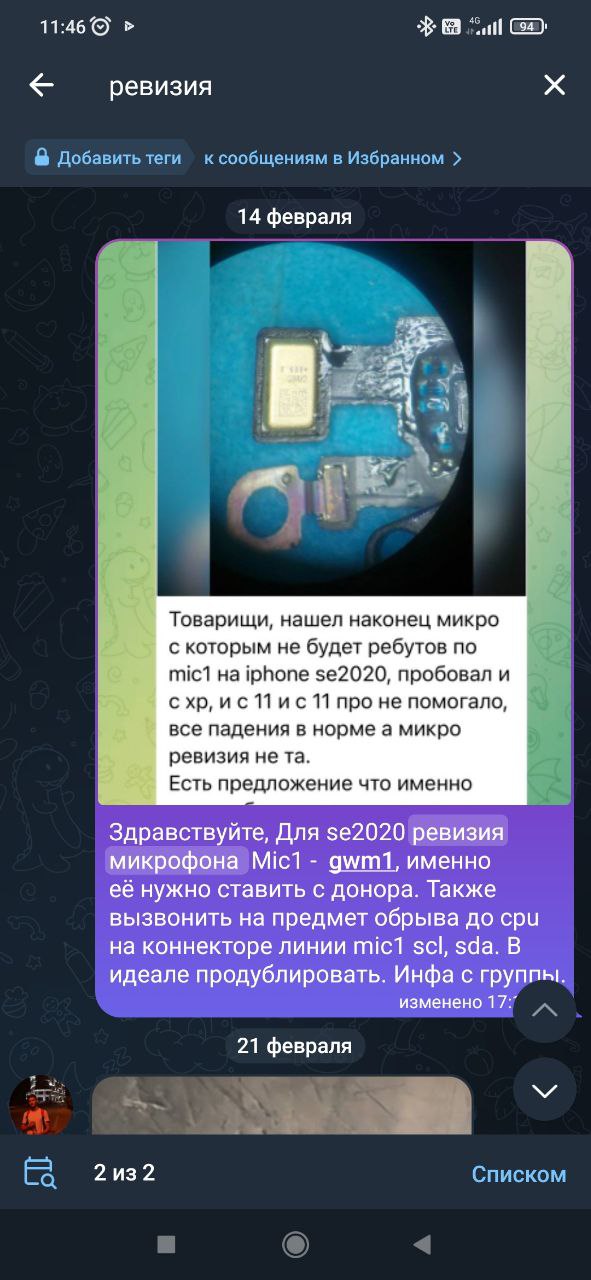

С ревизиями микрофонов охренеть можно Было что 3-4 шлейфа перезаказывал пока не подошёл
Dmitriy
Gvm1 Ну и просто у поставщиков взять снятый именно се2020 Либо китай копию, сколько ставил даже китай отлично работает
Kupariss
Подкидывал 4 шт)
Kupariss
Все равно 3 мин ребут, в панике missing sensor mic 1, падение напряжения на линии clk в норме, мычку кинул(
