Хочу подключить датчики хола в дифф режиме. Датчики 49e, оу lm358. Датчики выдают половину напряжения питания, допустим для 5в это 0-2.5в. Питание однополярное. Не пойму как мне сделать смещение неинвертирующего входа ОУ, чтобы на выходе получить диапазон между 0 и 5в
Комментарии: 21
Hardegor
Зачем? Тогда датчик будет измерять только однополярное поле
Vasil
Никак не получить 0-5В на этом ОУ. Нужен rail-to-rail.
Hardegor

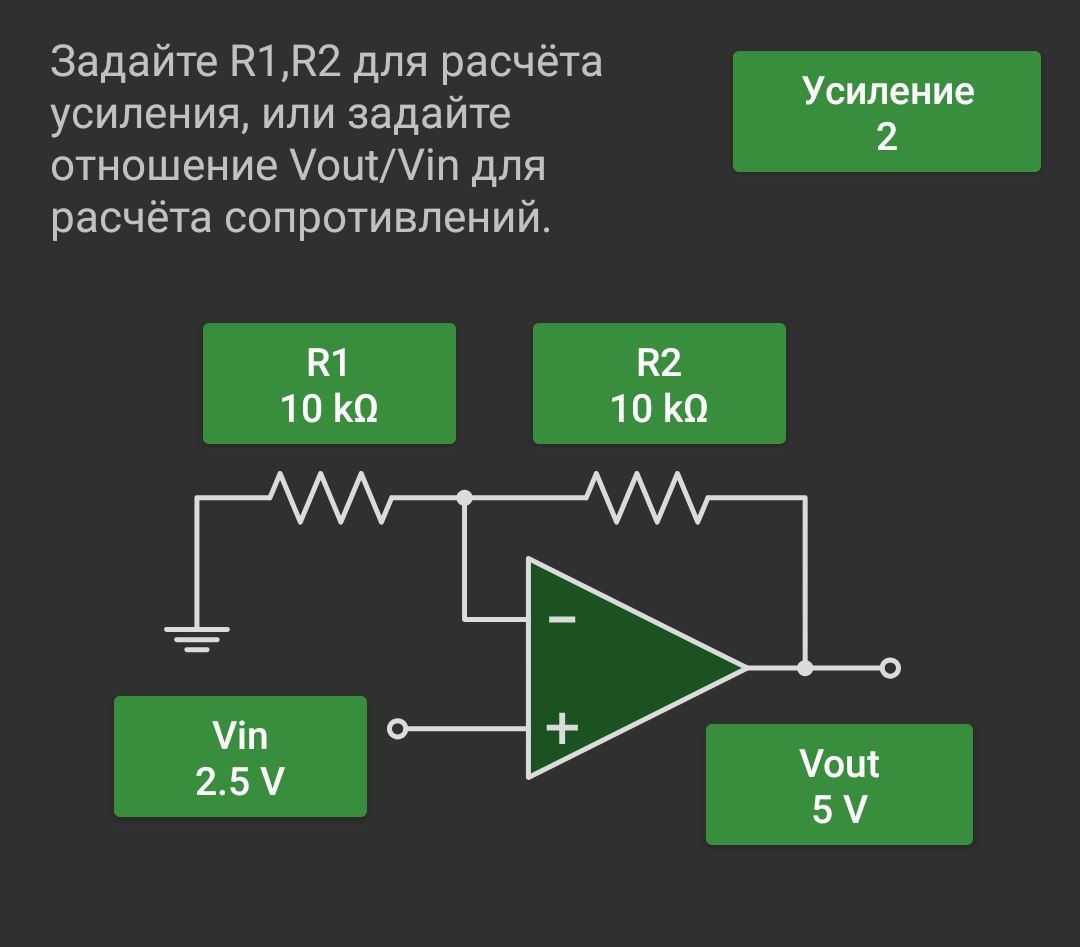

Или надо просто сделать усиление 2?
Anonim
Не?
Gello
Нет, при однополярном питании так нельзя же
Anonim
Да ладно
Gello
Датчиков два оу должен посчитать разность потенциалов, но на инвертирующем входе не должно быть больше чем на неинвертирующем, а накинуть смещение на +2.5 вольта на неинвертирующий нельзя
Anonim
Так по этой схеме так и Будет. Потенциал на инвертирующем будет всегда меньше чем на неинвертирующем. Не так?
Gello
Меньше?
Anonim
Скажу как минимум равное напряжению смещения у ОУ, у LM358 оно порядка 2мВ и чуть больше. Если у тебя датчик, при каких либо условиях будет выплёвывать 500мкВ, то этот ОУ даже не пошевелится. К тому же он не до пределов питания работает.
Alexandr
В "Операционные услители для всех" неплохо расписаны варианты как привести определнный диапазон на входе к диапазону на выходе А какое расстояние между магнитами?
Gello
Это всё не имеет значения, как и rail-to rail не нужен т.к всё равно диапазон работы будет не полный. Из вопроса вообще датчики можно исключить. Просто на входы ОУ может подаваться от нуля до X вольт, при условии однополярного питания. Мне хотелось бы понять что делать в случае, когда напряжение инвертирующего больше.
Anonim
А какие причины имеет этот случай? И что за случай?
Alexandr
Не вижу проблем у усилителей, если сигнал больше - делим на входе, если надо смещаем А растояние имеет значение, т.к. возможно идея лишена смысла просто)
